PTFE 씰 설계는 주로 스프링 하중과 재료 구성의 영향을 받아 다양한 간섭 수준을 나타냅니다.스프링이 없는 PTFE 씰은 일반적으로 더 큰 반경 방향 하중과 샤프트 런아웃을 수용하기 위해 간섭이 심한 반면 스프링이 장착된 디자인은 축 방향 힘 보정을 통해 간섭을 줄입니다.탄소, 흑연, 유리 또는 청동으로 채워진 PTFE와 같은 재료 변형은 씰의 강성과 내마모성을 변경하여 간섭 특성을 추가로 수정합니다.최적의 설계는 씰과 샤프트 모두에 대한 기계적 응력과 씰링 효율의 균형을 유지합니다.
핵심 포인트 설명:
-

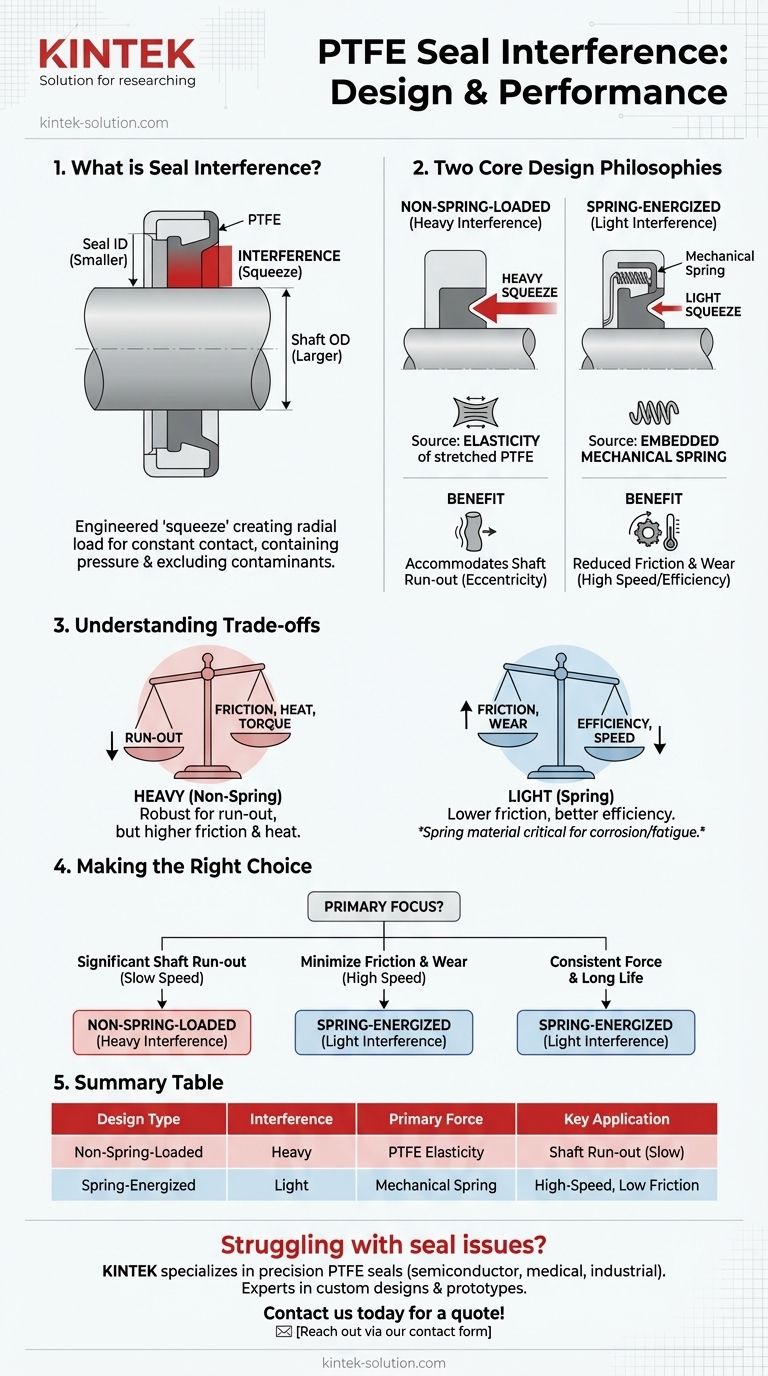

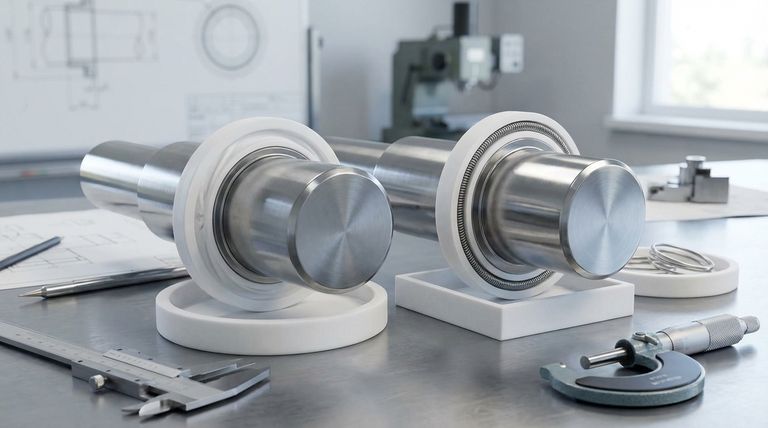

PTFE 씰의 간섭 기본 사항
- 간섭은 씰의 내경(ID)과 샤프트의 외경(OD) 사이의 치수 차이를 말합니다.
- 높은 반경 방향 하중 또는 샤프트 정렬 불량(\"런아웃\")에서 견고한 씰링을 보장하기 위해 스프링이 없는(오일 씰 PTFE)[/topic/oil-seal-ptfe] 설계에서는 간섭이 심합니다.
- 스프링 장착 설계는 축 방향 스프링 힘을 사용하여 씰 접촉을 유지함으로써 간섭을 줄여 샤프트 마모를 최소화합니다.
-
스프링 로딩이 간섭에 미치는 영향
- 비스프링 로드:활동력 부족을 보완하기 위해 더 단단한 간섭이 필요하며, 마찰을 증가시키지만 동적 조건에서 내구성을 향상시킵니다.
- 스프링 장착:스프링의 일정한 압력에 의존하여 간섭을 낮추고 이탈 토크와 열 발생을 줄입니다.
-
소재 종류와 그 효과
- 버진 PTFE:마찰이 적지만 부드러워 간섭이 심할 경우 변형될 수 있습니다.
-
충전 PTFE(탄소/흑연/유리/청동):
- 강성이 증가하여 차가운 흐름을 줄이면서 간섭을 제어할 수 있습니다.
- 예를 들어 청동으로 채워진 PTFE는 더 높은 하중을 견딜 수 있지만, 샤프트에 흠집이 생기지 않도록 정밀한 간섭이 필요할 수 있습니다.
-
설계 트레이드 오프
- 간섭이 높을수록 씰링은 향상되지만 설치력과 마모 위험이 높아집니다.
- 충진 PTFE 등급은 유연성과 부하 용량의 균형을 맞춰 중간 수준의 간섭을 가능하게 합니다.
-
애플리케이션별 고려 사항
- 고속 샤프트의 경우 간섭을 줄이면(스프링이 장착되거나 유리로 채워진 PTFE) 열 축적을 최소화할 수 있습니다.
- 중장비의 경우 수명을 위해 스프링이 없고 간섭이 적은 탄소 충진 PTFE 설계를 우선시할 수 있습니다.
엔지니어는 이러한 요소를 평가하여 운영 요구 사항에 맞게 PTFE 씰 간섭을 조정하여 성능과 서비스 수명을 최적화할 수 있습니다.
요약 표:
| 설계 요소 | 간섭에 미치는 영향 |
|---|---|
| 비스프링 로드 | 높은 반경 방향 하중과 샤프트 런아웃에 대한 간섭이 심하고 마찰과 마모가 심합니다. |
| 스프링 장착 | 축 방향 스프링의 힘으로 간섭 감소, 이탈 토크 및 열 발생 감소. |
| Virgin PTFE | 마찰이 적지만 부드러움으로 인해 간섭이 심할 경우 변형될 수 있습니다. |
| 충전 PTFE | 강성이 증가하여 간섭을 제어하고 냉기 흐름과 마모 위험을 줄입니다. |
