극한 조건에 PTFE 씰을 맞추려면 특정 파손 모드를 방지하기 위해 보어 설계를 수정해야 합니다. 고속 응용 분야의 경우 하드웨어로 고정되는 플랜지형 설계를 사용하여 씰의 회전을 방지해야 합니다. 고압 시나리오의 경우 핵심은 압출에 저항하기 위해 힐을 연장하여 씰의 강성을 높이는 것입니다.
고성능 씰링의 핵심 과제는 물리적 힘을 관리하는 것입니다. 해결책은 PTFE 재료 자체를 변경하는 것이 아니라 씰의 기하학적 구조를 전략적으로 수정하여 회전 응력(속도)에 대해 고정하거나 부하(압력) 하에서 변형되는 것을 방지하는 데 있습니다.
과제: 극한 조건에서 표준 씰이 실패하는 이유
일반적으로 O-링으로 작동되는 표준 PTFE 씰은 광범위한 응용 분야에 탁월합니다. 그러나 이를 속도 또는 압력의 상한선까지 밀어붙이면 기계적 약점이 노출되어 예측 가능한 실패로 이어집니다.
고속의 문제점: 회전 불안정성
매우 빠른 회전 속도에서 씰 립과 움직이는 샤프트 사이의 마찰은 씰 본체를 홈에 고정하는 정적 마찰을 극복할 만큼 충분한 토크를 생성할 수 있습니다.
이로 인해 전체 씰이 보어 내에서 회전하게 됩니다. 이러한 제어되지 않은 회전은 빠르고 불균일한 마모와 치명적인 씰 실패로 이어집니다.
고압의 문제점: 재료 압출
고압 하에서 비교적 부드러운 PTFE 재료는 엄청난 힘을 받습니다. 이 힘은 씰 재료를 정적 및 동적 하드웨어 구성 요소 사이의 작은 간극으로 밀어내려고 합니다.
압출이라고 하는 이 과정은 씰을 영구적으로 손상시켜 누출 경로를 만들고 비효율적으로 만듭니다.
까다로운 응용 분야를 위한 보어 수정
이러한 한계를 극복하기 위해 씰의 기하학적 구조는 가장 필요한 곳에 기계적 안정성을 추가하도록 수정됩니다. 이것들은 특이한 변경 사항이 아니라 씰의 핵심 설계에 대한 근본적인 개선 사항입니다.
고속을 위한 해결책: 플랜지형 설계
고속 회전 서비스의 경우 O-링은 종종 플랜지형 설계로 대체됩니다. 이 수정은 씰의 외경에 반경 방향 플랜지를 추가합니다.
이 플랜지는 조립 시 하드웨어 하우징 두 조각 사이에 기계적으로 고정됩니다. 씰을 제자리에 단단히 고정함으로써 샤프트 속도나 마찰에 관계없이 회전하는 것이 물리적으로 불가능해집니다.
고압을 위한 해결책: 연장된 힐
고압을 처리하기 위해 씰 프로파일은 연장된 힐로 수정됩니다. 이는 씰의 정적, 비접촉 측면에 상당한 재료와 두께를 추가합니다.
이 추가된 질량은 씰의 강성과 안정성을 극적으로 증가시킵니다. 이는 지지대 역할을 하여 압력이 씰을 변형시키고 간극으로 압출하는 것을 방지합니다. O-링 에너지 공급 장치와 결합될 때 이 설계는 최대 10,000 psi의 압력 정격을 달성할 수 있습니다.
절충 사항 이해
이러한 수정은 매우 효과적이지만 성공적인 구현을 위해 중요한 설계 고려 사항이 따릅니다. 객관성을 유지하려면 이러한 요소를 인정해야 합니다.
플랜지형 설계는 더 복잡한 하드웨어를 요구합니다
단순한 프레스 인 씰은 간단한 홈에 맞습니다. 그러나 플랜지형 씰은 필요한 클램핑력을 제공하기 위해 종종 2피스 하우징 또는 볼트식 리테이닝 플레이트가 필요한 더 복잡한 글랜드를 필요로 합니다. 이는 제조 복잡성과 조립 시간을 증가시킬 수 있습니다.
연장된 힐은 씰링 역학을 변경할 수 있습니다
더 단단한 씰 프로파일은 압출에 더 잘 저항하지만 하드웨어 결함에 덜 순응적일 수 있습니다. 증가된 안정성이 씰 립의 효과적인 접촉을 유지하는 능력을 손상시키지 않도록 설계가 신중하게 균형을 이루어야 합니다.
재료 특성은 기본입니다
이러한 기하학적 변화는 저마찰 및 고온 저항(최대 500°F)과 같은 PTFE의 고유한 강점을 활용하기 때문에 효과가 있습니다. 기본 재료가 작동 온도 및 화학 환경에 적합하지 않으면 세상에서 가장 좋은 설계도 실패할 것입니다.
올바른 설계 선택
최종 결정은 해결해야 할 주요 과제와 직접적으로 연결되어야 합니다. 시스템의 작동 조건을 씰 사양의 주요 지침으로 사용하십시오.
- 주요 초점이 고속 회전인 경우: 하드웨어에 기계적으로 고정되어 확실한 역회전 방지 잠금 기능을 제공하는 플랜지형 씰 설계를 선택하십시오.
- 주요 초점이 고압 시스템인 경우: 압출을 방지하는 데 필요한 강성과 안정성을 제공하기 위해 연장된 힐이 있는 씰을 지정하십시오.
- 고속 및 고압을 모두 직면하는 경우: 열과 마모를 관리하기 위해 고급 PTFE 충전재를 필요로 할 수 있는 이러한 원리를 결합하는 엔지니어링 솔루션이 필요할 것입니다.
이러한 특정 기하학적 변화가 별개의 기계적 문제를 어떻게 해결하는지 이해함으로써 보다 강력하고 안정적인 씰링 시스템을 설계할 수 있습니다.
요약표:
| 설계 목표 | 보어 수정 | 주요 이점 |
|---|---|---|
| 고속 응용 분야 | 플랜지형 설계 (고정됨) | 씰 회전 및 마모 방지 |
| 고압 응용 분야 | 연장된 힐 설계 | 압출 저항을 위한 강성 증가 (최대 10,000 psi) |
귀하의 극한 조건에 최적화된 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 부품 제작을 전문으로 합니다. 고속 회전 서비스용 맞춤형 플랜지형 씰이든 연장된 힐이 있는 고압 씰이 필요하든 당사의 전문 지식은 강력하고 신뢰할 수 있는 솔루션을 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 씰이 최고의 성능을 위해 엔지니어링되었는지 확인합니다.
지금 KINTEK에 문의하여 귀하의 응용 분야에 대해 논의하고 견적을 받으십시오.

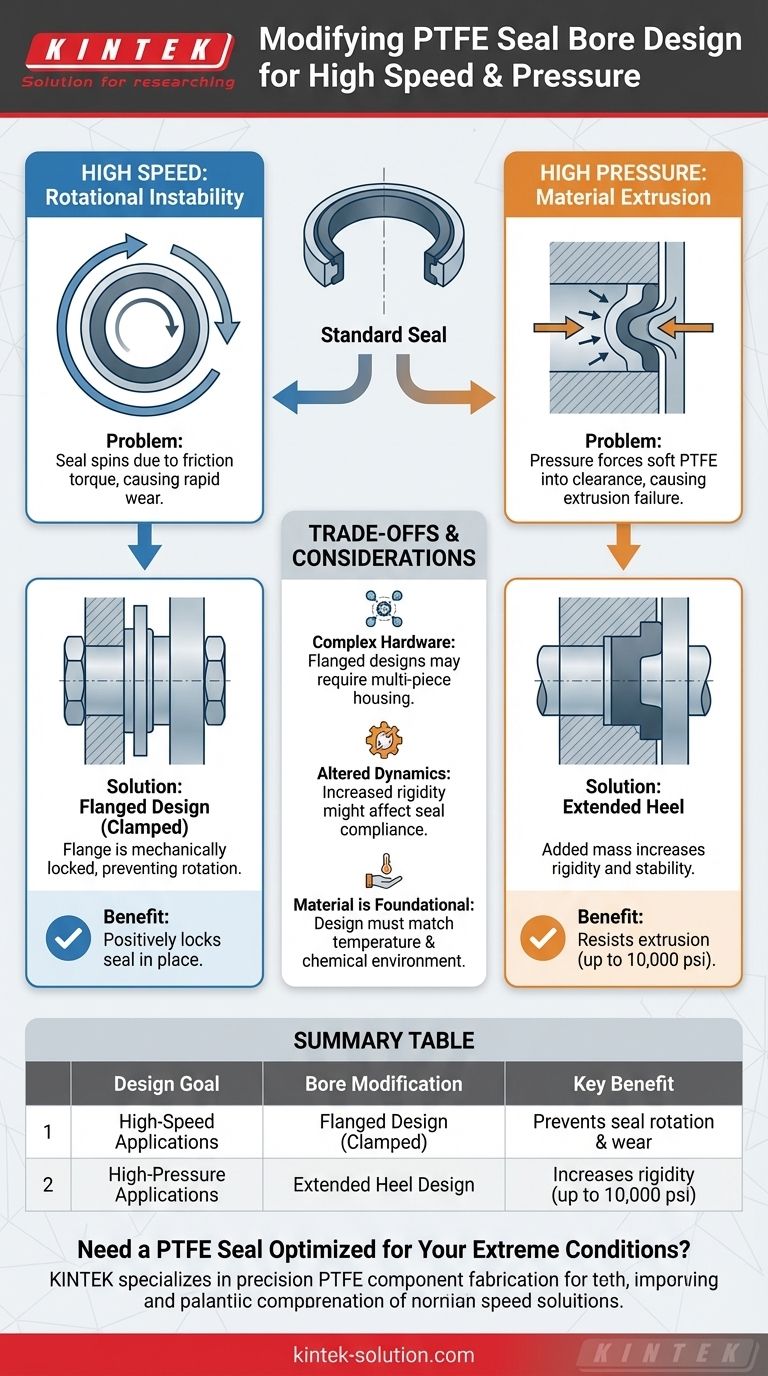

시각적 가이드
