PTFE 와셔의 크리프 및 콜드 플로우를 해결하기 위해, 두 가지 주요 해결책은 강화(충전된) 등급의 PTFE를 사용하거나 구조적으로 지지되는 금속 지지 와셔를 사용하는 것입니다. 이 방법들은 지속적인 하중 하에서 재료의 기계적 안정성을 향상시켜 표준 무충전 PTFE에 내재된 변형을 방지합니다.
핵심 과제는 단순히 PTFE의 변형을 막는 것이 아니라, 새로운 문제를 일으키지 않으면서 그렇게 하는 것입니다. 최적의 해결책은 기계적 안정성에 대한 필요성과 화학적 순도, 맞닿는 부품의 마모, 전기 절연과 같은 기타 중요한 응용 요구 사항 사이의 신중한 상충 관계에 따라 달라집니다.
근본적인 문제 이해: PTFE의 크리프
크리프(또는 콜드 플로우)란 무엇입니까?
크리프는 종종 콜드 플로우라고 불리며, 지속적인 기계적 응력 하에서 고체 재료가 시간이 지남에 따라 영구적으로 변형되는 경향입니다.
이는 특히 PTFE와 같은 부드러운 폴리머에서 두드러지게 나타납니다. 조여진 볼트와 같은 일정한 하중 하에서, 재료 내부의 긴 폴리머 사슬은 서로 미끄러지면서 와셔가 얇아지고 클램핑력이 손실되게 만듭니다.
표준 PTFE가 민감한 이유
순수 PTFE는 매우 낮은 마찰 계수를 가지며, 이는 가장 가치 있는 특성 중 하나입니다. 그러나 이러한 분자적 미끄러움은 상대적인 부드러움과 결합되어 콜드 플로우에 취약하게 만듭니다.
PTFE 크리프를 방지하기 위한 주요 솔루션
이러한 자연적인 경향을 완화하려면 PTFE를 기계적으로 구속해야 합니다. 이는 충전재를 통한 내부적 방법이나 구조적 지지를 통한 외부적 방법으로 달성됩니다.
솔루션 1: 충전재를 사용한 강화
가장 일반적인 전략은 PTFE 수지에 충전재를 추가한 다음 성형하여 복합 재료를 만드는 것입니다. 이러한 충전재는 PTFE 폴리머 사슬의 움직임을 물리적으로 차단하는 내부 매트릭스를 생성합니다.
일반적인 충전재에는 유리 섬유, 청동, 흑연, 스테인리스 스틸 및 이황화 몰리브덴(MoS₂)이 포함됩니다. 각각은 다른 특성 균형을 부여하지만, 모두 크리프 저항성을 극적으로 향상시키는 역할을 합니다.
솔루션 2: 금속 지지대를 사용한 구조적 지지
이 접근 방식은 얇은 PTFE 층을 강성 금속 와셔(일반적으로 강철 또는 청동으로 제작됨)에 접착하는 것을 포함합니다.
이 설계에서 금속 지지대가 기계적 하중을 지지하여 크리프 가능성을 방지합니다. PTFE 층은 응용 분야에 필요한 저마찰, 화학적으로 불활성인 표면을 제공할 뿐입니다.
각 솔루션의 상충 관계 이해
해결책을 선택하려면 잠재적인 단점을 명확히 이해해야 합니다. 크리프 저항성을 향상시키는 것은 종종 다른 특성을 희생해야 하기 때문입니다.
충전된 PTFE의 단점
효과적이지만, 충전재는 재료의 본질을 근본적으로 변화시킵니다.
마모성: 단단한 충전재, 특히 유리 섬유는 알루미늄이나 다른 플라스틱과 같은 더 부드러운 맞닿는 표면의 마모를 증가시킬 수 있습니다.
오염: 충전재 재료는 입자를 방출할 수 있으므로 많은 충전 등급은 식품, 의료 또는 반도체 산업의 고순도 응용 분야에 적합하지 않습니다.
변경된 전기적 특성: 표준 PTFE는 우수한 전기 절연체입니다. 흑연, 청동 또는 스테인리스 스틸과 같은 전도성 충전재를 추가하면 이 특성이 파괴되어 유전 응용 분야에 부적합해집니다.
금속 지지 와셔의 한계
이 설계는 우수한 기계적 안정성을 제공하지만 자체적인 제약 사항이 있습니다.
복잡성 및 비용: 이들은 단순한 성형 와셔보다 제조가 더 복잡하고 비싼 복합 부품입니다.
부식 가능성: 응용 환경이 선택된 금속과 호환되지 않는 경우 금속 지지대는 부식으로 인한 잠재적인 고장 지점을 도입합니다.
응용 분야에 맞는 올바른 선택
최종 결정은 설계에서 가장 중요한 요구 사항에 따라 안내되어야 합니다.
- 최대 하중 용량 및 안정성이 주요 초점인 경우: 금속 지지 와셔는 금속 기판이 전체 기계적 하중을 처리하므로 거의 항상 더 나은 선택입니다.
- 비용 효율적인 성능 균형이 주요 초점인 경우: 유리 또는 청동 충전과 같은 충전된 PTFE는 대부분의 산업 응용 분야에서 크리프 저항성을 크게 향상시킵니다.
- 청정 환경 또는 전기 절연이 주요 초점인 경우: 오염을 유발하지 않고 비전도성인 충전재를 신중하게 선택하거나, 순도와 유전 강도를 손상시킬 수 없는 경우 무충전 PTFE의 고유한 크리프를 받아들여야 합니다.
이러한 상충 관계를 이해함으로써 설계의 다른 중요한 측면을 손상시키지 않으면서 필요한 안정성을 제공하는 와셔를 선택할 수 있습니다.
요약표:
| 솔루션 | 주요 이점 | 주요 상충 관계 | 이상적인 용도 |
|---|---|---|---|
| 충전된 PTFE (예: 유리, 청동) | 비용 효율적인 크리프 저항성 | 잠재적인 마모성 및 오염 | 일반 산업 응용 분야 |
| 금속 지지 와셔 | 우수한 하중 용량 및 안정성 | 더 높은 비용 및 부식 위험 | 고하중, 안정성 중요 응용 분야 |
| 무충전 PTFE | 최대 화학적 순도 및 전기 절연 | 크리프에 대한 높은 민감도 | 클린룸, 유전체 용도 |
하중 하에서 PTFE 와셔 고장으로 어려움을 겪고 계십니까? KINTEK은 반도체, 의료 및 산업 응용 분야를 위한 맞춤형 씰 및 라이너에서 실험실 용품에 이르기까지 정밀 PTFE 부품을 전문으로 합니다. 충전된 PTFE 제형 및 금속 지지형 설계에 대한 당사의 전문 지식은 순도, 마모 또는 절연을 손상시키지 않으면서 와셔가 크리프에 저항하도록 보장합니다. 맞춤형 권장 사항을 위해 오늘 당사의 엔지니어에게 문의하십시오!

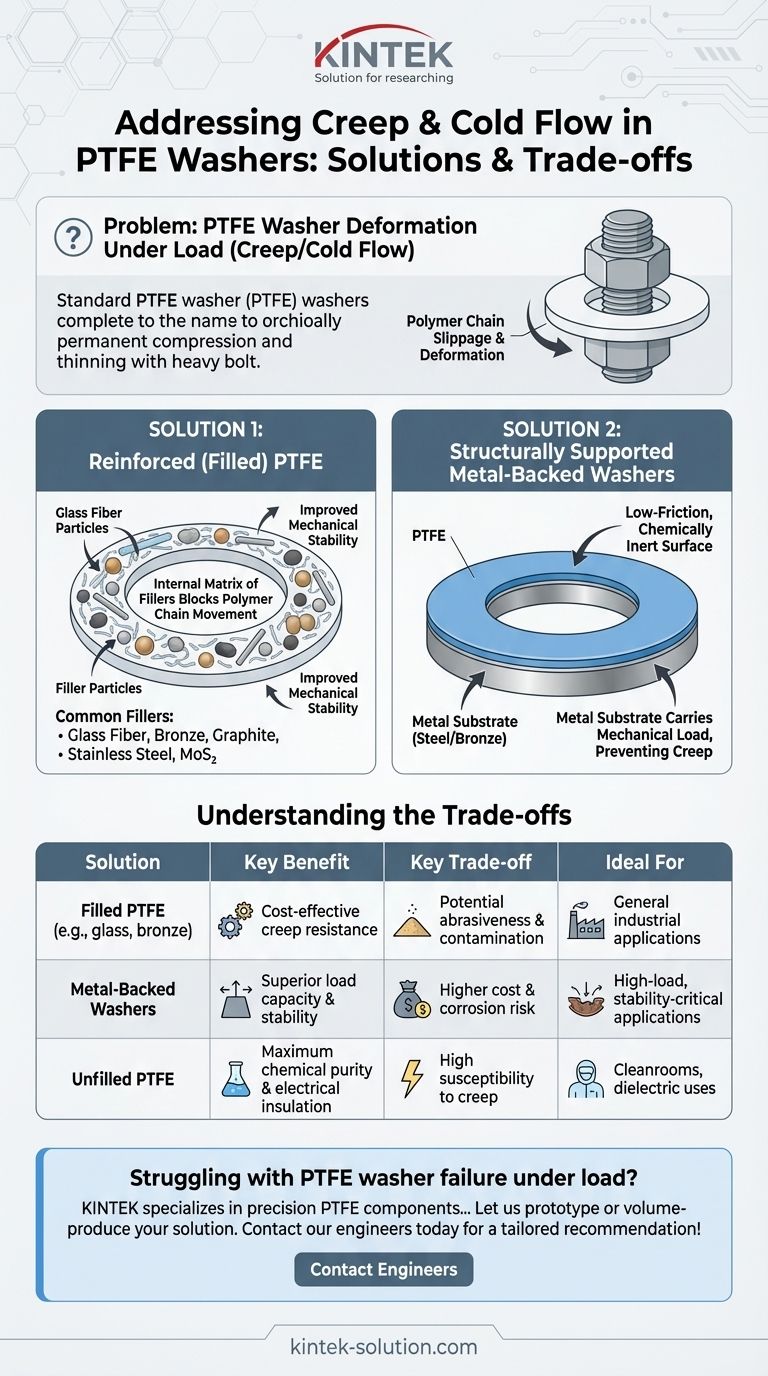

시각적 가이드
