Cnc 가공 Ptfe 부품에서 정밀한 공차는 어떻게 달성할 수 있습니까? 안정적인 부품을 위한 정밀 가공 마스터하기

CNC 가공 PTFE에서 정밀한 공차를 달성하는 것은 재료의 고유한 불안정성을 관리하는 과정입니다. 이는 매우 날카로운 공구, 열 발생을 최소화하기 위한 최적화된 절삭 매개변수, 부드러운 공작물 고정, 그리고 내부 응력을 완화하기 위한 어닐링과 같은 가공 후 안정화 기술의 조합을 필요로 합니다.

핵심 과제는 PTFE를 절삭하는 것이 아니라, 높은 열팽창률, 부드러움, 응력 하에서 변형되는 경향을 제어하는 것입니다. 성공은 절삭 작업 자체보다는 이러한 재료 특성을 관리하는 데 더 달려 있습니다.

핵심 과제: PTFE의 고유한 불안정성

정밀하게 PTFE를 가공하려면 먼저 제어가 어려운 특성을 이해해야 합니다. 재료 자체는 절삭하기 쉽지만, 가공 중 및 가공 후의 물리적 거동이 정밀한 공차 달성을 복잡하게 만듭니다.

높은 열팽창

PTFE는 열팽창 계수가 매우 높습니다. 절삭 중 발생하는 최소한의 열이라도 재료를 상당히 팽창시킵니다. 주변 온도로 다시 냉각되면 수축하므로, 따뜻할 때 정확하다고 측정된 부품은 안정화되면 치수가 작아집니다.

응력 완화 및 크리프(Creep)

PTFE는 응력 완화, 즉 "크리프"에 취약합니다. 바이스나 척에서 재료를 너무 세게 고정하면 압력으로 인해 변형됩니다. 금속과 달리 압력이 해제된 후 원래 모양으로 완전히 복원되지 않아 치수 부정확성을 초래합니다.

재료의 부드러움

PTFE의 부드러움은 쉽게 압축되고 버(burr)가 생기기 쉽다는 것을 의미합니다. 예외적으로 날카롭지 않은 절삭 공구는 재료를 깨끗하게 전단하기보다는 밀고 변형시키는 경향이 있습니다. 이는 조악한 표면 조도를 초래하며 정확한 치수를 유지하는 것을 거의 불가능하게 만듭니다.

CNC 가공 PTFE 부품에서 정밀한 공차는 어떻게 달성할 수 있습니까? 안정적인 부품을 위한 정밀 가공 마스터하기

정밀 가공 전략

PTFE 가공을 위한 성공적인 전략은 공정의 모든 단계에서 위에서 설명한 불안정성을 완화하는 데 중점을 둡니다.

공구 선택 및 형상

극도로 날카로운 공구를 사용하십시오. 고속도강(HSS) 또는 초경 공구가 효과적이지만, 그 상태가 매우 중요합니다. 깨끗한 전단 작용을 보장하기 위해 날카롭고 광택 처리된 절삭날을 가져야 합니다. 또한, 공구가 공작물에 마찰되어 열을 발생시키는 것을 방지하기 위해 적절한 여유각을 제공하는 것이 필수적입니다.

속도 및 이송률 최적화

목표는 깨끗한 절삭과 최소한의 열 입력 사이의 균형을 맞추는 것입니다.

절삭 속도: 일반적으로 300–500 m/min 범위의 중간에서 높은 속도가 효과적입니다.
이송 속도: 0.1–0.25 mm/rev의 높은 이송 속도는 열을 부품에서 멀리 운반하는 더 두꺼운 칩을 생성하는 데 도움이 됩니다.

효과적인 열 관리

온도 제어는 가장 중요한 요소입니다. 열 발생이 심한 작업의 경우, 열팽창으로 인해 치수 정확도가 손상되는 것을 방지하기 위해 냉각수 적용이 필요합니다. 남아 있는 스와프(swarf)가 공작물에 열을 가둘 수 있으므로 효율적인 칩 제거도 중요합니다.

안전하고 부드러운 공작물 고정

응력 완화를 방지하기 위해 고정 압력을 최소화해야 합니다. 넓은 영역에 고정력을 분산시키는 고정 장치를 사용하거나 부품 모양에 맞는 맞춤형 죠(jaw)를 사용하십시오. 목표는 부품을 압축하거나 왜곡하지 않고 안전하게 고정하는 것입니다.

가공 후 및 검증

절삭이 멈춘다고 해서 작업이 끝나는 것은 아닙니다. 최종 부품이 사양을 충족하는지 확인하기 위해 가공 후 단계가 종종 필요합니다.

어닐링의 역할

가장 정밀한 공차를 위해서는 가공 후 어닐링이 종종 필요합니다. 이 과정은 부품을 제어된 방식으로 가열하여 가공 중에 유도된 내부 응력을 완화하는 것을 포함합니다. 이는 부품의 장기적인 치수 안정성을 크게 향상시킵니다.

정밀 측정

PTFE는 부드럽기 때문에 표준 접촉식 측정 도구는 표면을 변형시켜 부정확한 판독값을 제공할 수 있습니다. 비접촉 측정 도구(예: 레이저 마이크로미터 또는 광학 비교기)는 실제 치수 확인을 위해 강력히 권장됩니다.

상충 관계 및 한계 이해

정밀한 공차 달성은 가능하지만, PTFE에 대해 현실적인 기대치를 가지고 그 한계를 확실히 이해하는 것이 중요합니다.

현실적인 공차 규칙

표준 PTFE에 대한 실용적인 경험 법칙은 치수 1인치당 +/- 0.001인치(또는 25mm당 +/- 0.025mm)의 공차입니다. 이보다 더 정밀한 ±0.02 mm와 같은 공차를 달성하는 것은 가능하지만, 전문가 수준의 공정 제어와 종종 더 안정적인 강화 PTFE 등급의 사용이 필요합니다.

재료에 맞춘 설계

가장 성공적인 PTFE 부품은 재료의 특성에 반하는 것이 아니라, 그 특성을 염두에 두고 설계됩니다. 응력을 집중시킬 수 있는 불필요하게 복잡한 형상이나 날카로운 내부 모서리를 피하십시오. 가능하면 애플리케이션이 허용하는 가장 넉넉한 공차로 설계하십시오.

안전 고려 사항

PTFE 분진은 흡입 시 유해할 수 있습니다. 항상 마스크를 착용하거나 분진을 억제하고 안전한 작업 환경을 보장하기 위해 재료를 냉각수 하에서 가공하십시오.

프로젝트에 적용하는 방법

귀하의 접근 방식은 구성 요소의 특정 요구 사항에 따라 결정되어야 합니다.

극도의 정밀도(±0.02 mm 이하)가 주요 초점인 경우: 귀하의 공정에는 가공 후 어닐링, 냉각수를 이용한 세심한 열 제어 및 비접촉 검사 방법이 포함되어야 합니다.
일반적인 기능 부품이 주요 초점인 경우: 날카로운 공구, 최적화된 속도 및 부드러운 고정을 사용한 표준 관행으로 충분하지만, 항상 열 변화를 고려하여 설계하십시오.
새로운 설계를 프로토타이핑하는 경우: 비용과 복잡성을 줄이기 위해 넉넉한 공차로 시작하고, 기능상 절대적으로 중요한 형상에 대해서만 공차를 조이십시오.

재료의 고유한 특성을 존중하고 제어된 공정을 구현함으로써, 정확하고 안정적인 PTFE 구성 요소를 안정적으로 생산할 수 있습니다.

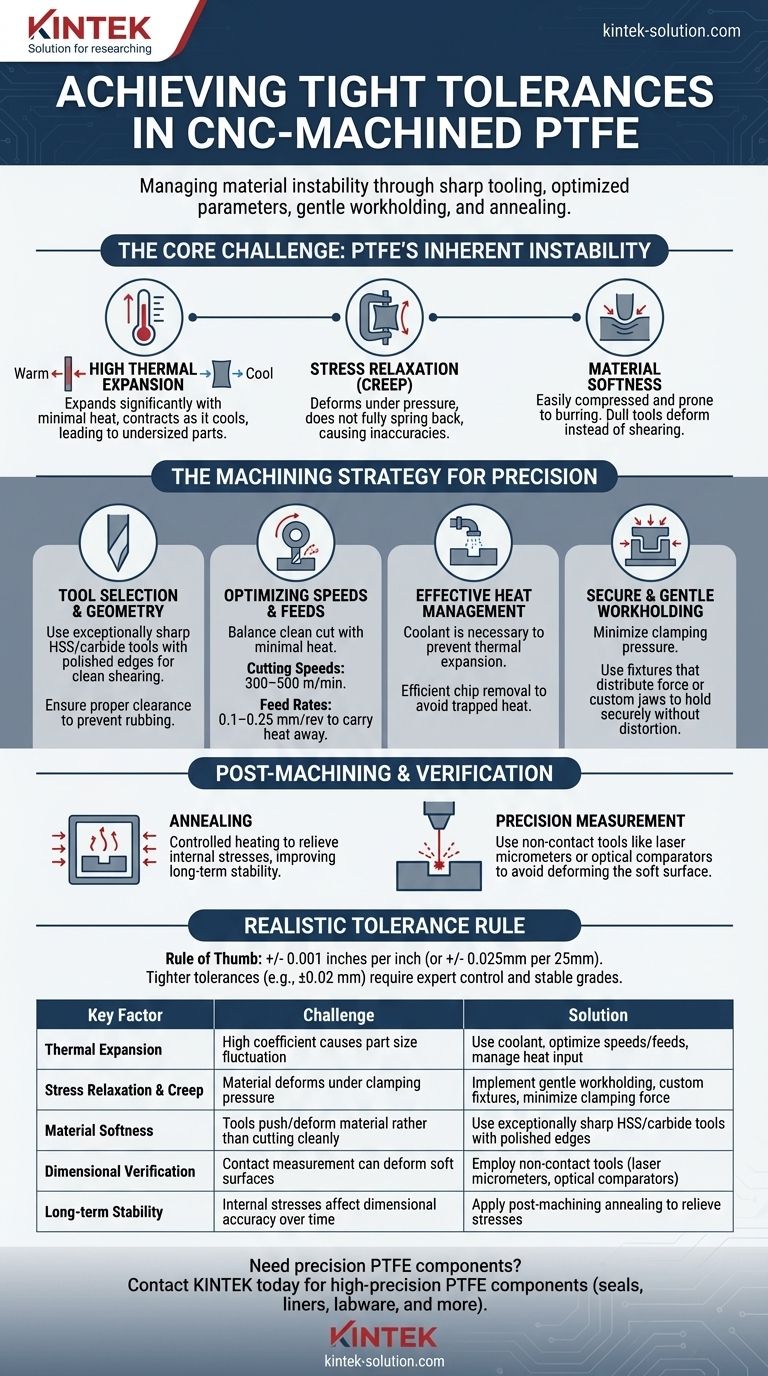

요약표:

핵심 요소	과제	해결책
열팽창	높은 계수로 인한 부품 크기 변동	냉각수 사용, 속도/이송률 최적화, 열 입력 관리
응력 완화 및 크리프	고정 압력 하에서 재료 변형	부드러운 공작물 고정 구현, 맞춤형 고정 장치, 고정력 최소화
재료의 부드러움	공구가 깨끗하게 절삭하기보다 재료를 밀고 변형시킴	광택 처리된 날을 가진 극도로 날카로운 HSS/초경 공구 사용
치수 검증	접촉 측정 시 부드러운 표면 변형 가능성	비접촉 도구(레이저 마이크로미터, 광학 비교기) 사용
장기 안정성	내부 응력이 시간이 지남에 따라 치수 정확도에 영향	응력 완화를 위한 가공 후 어닐링 적용
