본질적으로 CAD/CAM 소프트웨어는 CNC 기계의 디지털 두뇌 역할을 합니다. 이는 완벽하고 치수적으로 정확한 3D 모델을 기계에 대한 명시적인 지침 세트로 직접 변환함으로써 PTFE 부품의 정밀도를 향상시킵니다. 이 자동화된 프로세스는 도면 해석 시 발생할 수 있는 인간의 오류 가능성을 제거하고 모든 절단, 구멍 및 윤곽이 원래 설계 사양과 정확히 일치하도록 보장합니다.
CAD는 완벽한 디지털 청사진을 생성하는 반면, PTFE와 같은 까다로운 재료에 대한 정밀도를 실제로 구현하는 것은 CAM 소프트웨어입니다. 이를 통해 엔지니어는 실제 재료를 절단하기 전에 PTFE의 고유한 열 및 압력 하 변형 경향에 맞춰 모든 기계 움직임을 미리 계획하고 시뮬레이션할 수 있습니다.
디지털 청사진에서 실제 부품까지
CAD/CAM의 핵심 기능은 설계 의도와 제조 결과물 사이에 원활하고 오류 없는 연결을 만드는 것입니다. 이는 두 단계의 프로세스를 통해 달성됩니다.
컴퓨터 지원 설계(CAD)의 역할
프로세스는 CAD 모델에서 시작됩니다. 이는 최종 부품의 수학적으로 완벽한 3D 표현입니다.
모든 치수, 공차 및 기하학적 특징은 이 디지털 환경에서 절대적인 정확도로 정의됩니다. 이 모델은 전체 제조 프로세스에 대한 단일 진실 공급원 역할을 합니다.
컴퓨터 지원 제조(CAM)의 역할
CAM 소프트웨어는 번역가 역할을 합니다. 완벽한 CAD 모델을 가져와 이를 생성하는 데 필요한 최적의 공구 경로와 해당 기계 언어(G-코드)를 생성합니다.
이것은 단순한 변환이 아닙니다. CAM 시스템을 통해 엔지니어는 절삭 공구 유형, 절삭 속도 및 이송 속도와 같은 중요한 변수를 정의할 수 있으며, 이 모든 것은 PTFE와 같은 부드러운 재료를 가공하는 데 필수적입니다.
인간 해석의 제거
통합 CAD/CAM 시스템 이전에는 기계공이 2D 도면을 해석하고 좌표를 수동으로 입력하며 즉석에서 결정을 내렸습니다.
이는 상당한 오류 가능성을 도입했습니다. 지침 세트를 자동화함으로써 CAM은 기계가 의도한 대로 정확하게 설계를 실행하도록 보장합니다.
PTFE의 고유한 과제에 대한 최적화
폴리테트라플루오로에틸렌(PTFE)은 부드러움, 높은 열팽창률 및 낮은 열전도율로 인해 가공하기가 매우 어렵습니다. CAD/CAM 소프트웨어는 이러한 특정 재료 문제를 극복하는 데 필요한 디지털 도구를 제공합니다.
공구 경로 시뮬레이션 및 제어
CAM을 통해 절삭력을 최소화하는 복잡한 공구 경로를 시뮬레이션할 수 있습니다. 이는 PTFE가 공구에서 변형되거나 "밀려나는" 것을 방지하여 치수 정확도를 손상시키는 것을 방지합니다.
엔지니어는 재료에 가해지는 스트레스를 최소화하는 전략을 찾기 위해 가상으로 다양한 전략을 테스트할 수 있습니다.
열 발생 관리
PTFE 가공 시 열은 정밀도의 적입니다. CAM 소프트웨어는 마찰 및 열 축적을 최소화하기 위해 절삭 속도(300–500m/min) 및 이송 속도(0.1–0.25mm/rev)를 정밀하게 제어할 수 있도록 합니다.
공구 경로는 재료와 공구가 냉각될 수 있도록 특별히 설계되어 변형을 방지하고 엄격한 공차(예: ±0.02mm)를 유지할 수 있도록 합니다.
일관된 재료 제거 보장
소프트웨어는 절삭 공구가 항상 맞물리는 정확한 재료 양을 계산하고 제어합니다.
이러한 일관성은 균일한 표면 마감을 달성하고 공구가 부드러운 PTFE 재료를 "잡거나" 찢는 것을 방지하는 데 중요하며, 이는 결함의 일반적인 원인입니다.
피해야 할 일반적인 함정
CAD/CAM은 강력하지만 도구일 뿐 완전한 해결책은 아닙니다. 그 정밀도는 입력의 품질과 물리적 기계 설정에 따라 달라집니다.
"쓰레기가 들어가면 쓰레기가 나온다" 원칙
최종 부품은 초기 CAD 모델만큼만 정확합니다. 설계 단계의 모든 오류나 간과는 CNC 기계에 의해 완벽하고 정확하게 복제될 것입니다.
재료별 매개변수 무시
알루미늄과 같은 금속을 위해 의도된 기본 CAM 설정을 사용하면 PTFE에 대해 재앙적인 결과를 초래합니다. 녹음, 변형 및 불량한 표면 마감을 방지하기 위해 소프트웨어는 PTFE의 고유한 특성에 맞게 올바른 매개변수로 구성되어야 합니다.
물리적 환경 간과
물리적 설정에 결함이 있으면 CAM 프로그램의 디지털 정밀도는 쓸모가 없습니다. 무디거나 잘못된 절삭 공구(날카로운 HSS 또는 카바이드 필요) 사용, 부적절한 공작물 고정(픽스처) 또는 잘못 보정된 기계와 같은 요소는 소프트웨어 기반 정확성을 훼손할 것입니다.
목표에 맞는 올바른 선택하기
PTFE 부품에 대한 CAD/CAM의 이점을 극대화하려면 기본 목표에 맞게 접근 방식을 조정하십시오.
- 가장 엄격한 공차 달성이 주요 초점인 경우: 선택한 공구 경로와 절삭 매개변수가 열 발생과 절삭력을 적극적으로 최소화하는지 확인하기 위해 CAM 시뮬레이션을 광범위하게 사용하십시오.
- 대량 생산에서 반복성이 주요 초점인 경우: 최종 CAD 모델과 CAM 프로그램을 단일하고 변경 불가능한 진실 공급원으로 잠가서 교대 근무 또는 작업자 간의 공정 변동을 제거하십시오.
- 복잡한 형상 가공이 주요 초점인 경우: CAM 소프트웨어의 고급 공구 경로 전략(예: 5축 가공)을 활용하여 수동으로 프로그래밍하는 것은 불가능한 부드럽고 정밀한 윤곽을 생성하십시오.
궁극적으로 CAD/CAM을 마스터하는 것은 PTFE 가공의 어려움을 작업자 기술에 의존하는 예술에서 고도로 정밀하고 반복 가능한 과학으로 변화시킵니다.
요약표:
| CAD/CAM 기능 | PTFE 가공에 대한 이점 | 주요 매개변수 예시 |
|---|---|---|
| 디지털 청사진(CAD) | 수학적으로 완벽한 3D 모델 생성 | 치수와 공차를 절대적인 정확도로 정의 |
| 공구 경로 시뮬레이션(CAM) | 절삭력 최소화를 통한 변형 방지 | 부드러운 PTFE에 가해지는 스트레스를 줄이기 위한 전략 검증 |
| 열 관리 | 변형 방지를 위해 속도 및 이송 제어 | 절삭 속도: 300–500m/min; 이송 속도: 0.1–0.25mm/rev |
| 일관된 재료 제거 | 균일한 표면 마감 보장 및 찢어짐 방지 | PTFE와 공구 맞물림을 정밀하게 제어 |
| 반복성 | 오류 없는 생산 실행을 위해 프로그램 잠금 | 작업자 또는 교대 근무 간의 변동성 제거 |
PTFE 부품에 대한 완벽한 정밀도를 달성할 준비가 되셨습니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고정밀 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 부품 제조를 전문으로 합니다. 당사의 전문가 팀은 고급 CAD/CAM 소프트웨어를 활용하여 귀하의 설계를 완벽하게 가공된 부품으로 변환하고, 프로토타입부터 대량 주문까지 엄격한 공차(예: ±0.02mm)와 최적의 성능을 보장합니다.
오늘 저희에게 연락하여 프로젝트에 대해 논의하고 KINTEK의 차이를 경험해 보십시오! 문의 양식을 통해 연락하십시오.

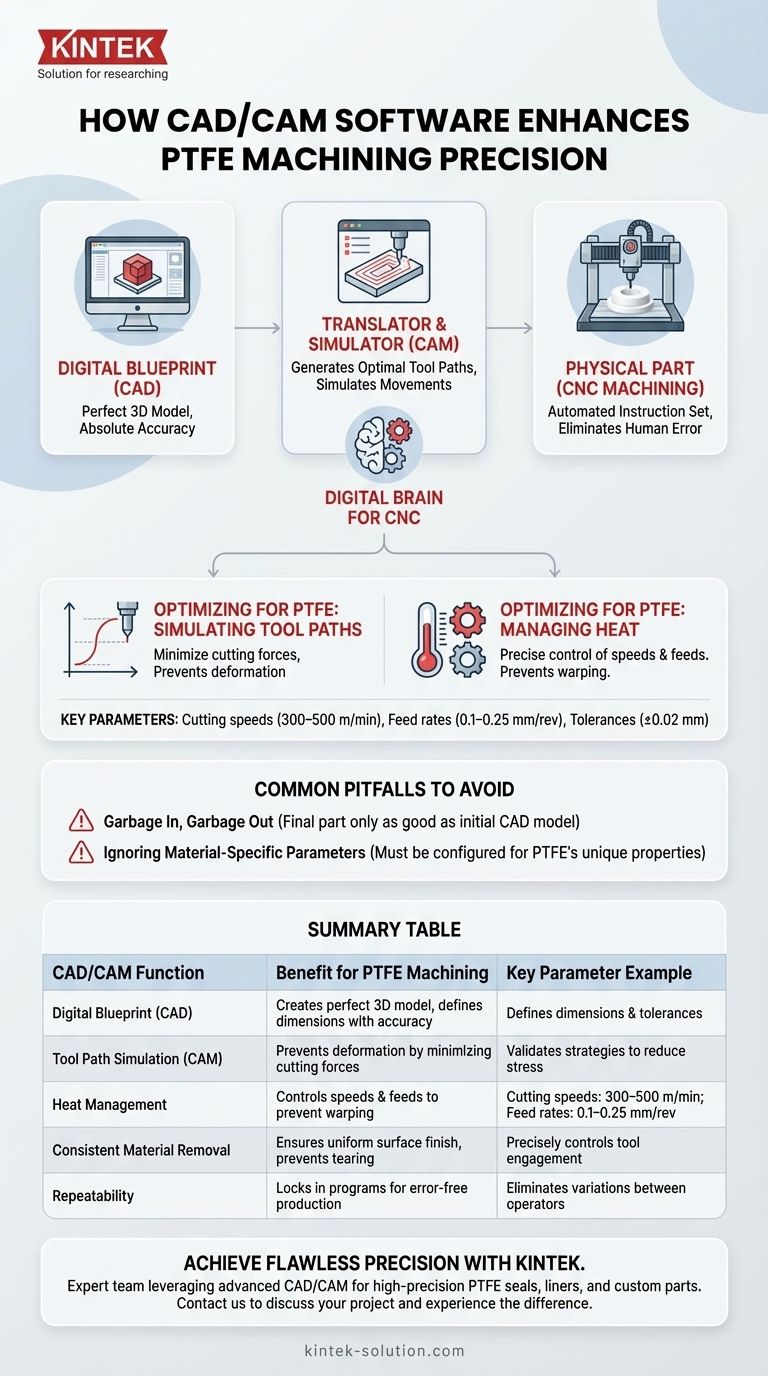

시각적 가이드
