Ptfe 페이스트 압출은 어떻게 작동하는가? 고강도 부품 제조 가이드

PTFE 페이스트 압출은 다단계 제조 공정으로, 미세한 폴리테트라플루오로에틸렌(PTFE) 분말을 튜빙 및 전선 절연체와 같은 고강도 연속 제품으로 변환합니다. 이 공정은 분말에 윤활제를 섞어 페이스트를 형성하고, 이 페이스트를 저온에서 압력 하에 압출한 다음, 2단계 열처리를 통해 윤활제를 제거하고 재료를 단단하고 내구성 있는 최종 형태로 융합함으로써 달성됩니다.

PTFE의 핵심적인 어려움은 녹는점 점도가 매우 높아 일반적인 플라스틱처럼 가공하기 어렵다는 점입니다. 페이스트 압출은 윤활제를 가공 보조제로 사용하여 이 문제를 극복하며, 저온에서 재료를 성형할 수 있게 하고 우수한 성능을 제공하는 강력한 섬유 내부 구조를 생성합니다.

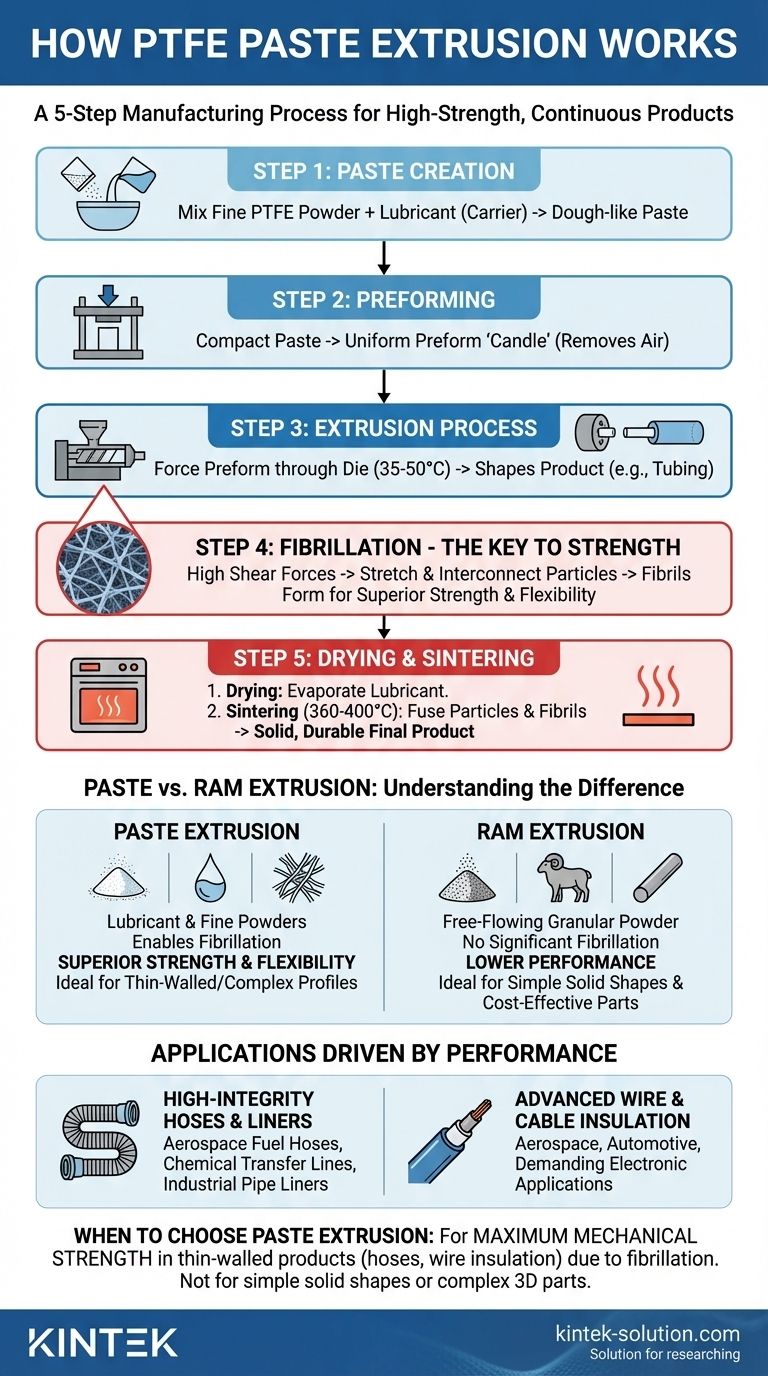

핵심 메커니즘: 분말에서 제품까지

페이스트 압출 공정을 이해하는 가장 좋은 방법은 이를 개별적이고 순차적인 단계로 나누어 살펴보는 것입니다. 각 단계는 최종 재료 특성을 개발하는 데 중요한 기능을 수행합니다.

1단계: 페이스트 생성

이 공정은 매우 미세한 PTFE 분말에 휘발성 윤활제(일반적으로 광물성 정제유 또는 나프타 기반 용매)를 혼합하는 것으로 시작됩니다. 이렇게 하면 응집력 있는 반죽 같은 페이스트가 만들어집니다. 윤활제의 유일한 목적은 운반체 및 가공 보조제 역할을 하여 분말 입자가 압력 하에서 흐를 수 있도록 하는 것입니다.

2단계: 예비 성형체(Preform) 형성

이 페이스트는 압력을 받아 밀도가 높은 원통형 모양으로 압축되는데, 이를 예비 성형체 또는 "캔들(candle)"이라고 합니다. 이 단계는 갇힌 공기를 제거하고 압출기에 적합한 균일한 재료 빌렛을 만듭니다.

3단계: 압출 공정

예비 성형체는 압출기에 장입되어 성형된 다이(die)를 통해 높은 압력으로 밀려 나옵니다. 다른 플라스틱의 용융 압출과 달리, 이 과정은 비교적 낮은 온도인 35-50°C (95-122°F) 사이에서 발생합니다. 다이는 압출물의 최종 모양, 예를 들어 얇은 벽 튜브 또는 와이어 위의 코팅을 결정합니다.

4단계: 섬유화(Fibrillation) - 강도의 핵심

이것이 재료의 최종 특성에 가장 중요한 단계입니다. 윤활 처리된 입자가 다이를 통과하도록 강제될 때, 높은 전단력으로 인해 입자가 늘어나고 서로 연결되어 섬유(fibrils)라고 불리는 강력한 미세 네트워크를 형성합니다. 이 섬유화가 페이스트 압출된 PTFE에 탁월한 인장 강도와 유연성을 부여하는 요소입니다.

5단계: 건조 및 소결

압출 후, 제품은 2단계 열처리 과정을 거칩니다. 먼저, 건조 오븐에서 부드럽게 가열하여 휘발성 윤활제를 증발시킵니다.

다음으로, 건조된 제품은 소결(sintering)이라는 공정에서 360-400°C (680-752°F)의 훨씬 더 높은 온도로 가열됩니다. 이 온도는 PTFE의 녹는점보다 높아 개별 입자와 섬유가 융합되어 단단하고 기공이 없는 균일한 재료가 됩니다.

상충 관계 이해: 페이스트 대 램 압출

PTFE 페이스트 압출과 또 다른 방법인 PTFE 램 압출(Ram Extrusion)을 구별하는 것이 중요합니다. 이들은 서로 다른 목적을 가지며 다른 결과를 생성하기 때문입니다.

페이스트 압출의 특징

페이스트 압출은 윤활제와 미세 분말에 의존하여 섬유화 공정을 가능하게 합니다. 이는 기계적 성능이 가장 중요할 때 고강도, 얇은 벽 또는 복잡한 연속 형상을 생산하는 데 이상적입니다.

램 압출의 특징

램 압출은 윤활제 없이 흐름성이 좋은(과립형) PTFE 분말을 사용합니다. 램이 소량의 분말을 주기적으로 압축하고 재료를 동시에 소결하는 긴 가열 다이를 통해 형상을 밀어냅니다. 이 방법은 더 간단하지만 상당한 섬유화를 유도하지는 못합니다.

성능 차이

페이스트 압출에서 달성되는 섬유화는 우수한 기계적 특성, 예를 들어 더 높은 인장 강도와 유연성을 가진 제품을 만듭니다. 기본적인 로드나 두꺼운 벽 튜브와 같은 램 압출 부품은 일반적으로 성능이 낮으며 고압 항공우주 호스와 같은 까다로운 응용 분야에는 적합하지 않습니다.

성능 기반 응용 분야

페이스트 압출 공정으로 부여되는 고유한 특성은 여러 산업 분야에서 중요한 부품을 제조하는 데 선호되는 방법이 되게 합니다.

고신뢰성 호스 및 라이너

화학적 비활성과 기계적 강도의 조합은 이 공정을 항공우주 연료 호스, 화학 물질 이송 라인 및 산업용 파이프 라이너를 제조하는 데 이상적으로 만듭니다. 이러한 응용 분야는 부식성 또는 고순도 유체를 취급할 때 절대적인 신뢰성을 요구합니다.

첨단 전선 및 케이블 절연

PTFE는 녹는점이 높고 우수한 전기 절연체입니다. 페이스트 압출은 열 및 내화학성이 필수적인 항공우주, 자동차 및 까다로운 전자 응용 분야에 사용되는 전선 위에 얇고 균일하며 내구성 있는 코팅을 입히는 데 사용됩니다.

목표에 맞는 올바른 선택

올바른 제조 공정을 선택하는 것은 최종 제품의 요구 사항에 전적으로 달려 있습니다.

얇은 벽 제품(호스 또는 전선 절연체와 같은)에 대한 최대 기계적 강도가 주요 초점인 경우: 섬유화 공정이 비할 데 없는 강도와 유연성을 생성하므로 페이스트 압출이 확실한 선택입니다.
비용이 중요하고 최고 성능이 요구되지 않는 단순한 고체 형상(두꺼운 로드 또는 기본 튜브와 같은)을 생산하는 것이 주요 초점인 경우: 램 압출이 더 직접적이고 종종 더 경제적인 대안입니다.
밸브 시트 또는 씰과 같은 복잡한 3차원 부품을 만드는 것이 주요 초점인 경우: 두 압출 방법 모두 적합하지 않으며, 대신 PTFE 압축 성형을 고려해야 합니다.

궁극적으로 PTFE 페이스트 압출이 윤활제 보조를 받고 강도를 향상시키는 공정임을 이해하는 것이 가장 까다로운 재료 응용 분야에 이를 활용하는 열쇠입니다.

요약표:

공정 단계	주요 작업	결과
페이스트 생성	미세 PTFE 분말과 윤활제 혼합	가공을 위한 반죽 같은 페이스트 형성
예비 성형	페이스트를 원통형으로 압축	균일한 빌렛 생성, 공기 제거
압출	예비 성형체를 저온에서 다이를 통해 밀어냄	제품 성형 및 섬유화 시작
섬유화	입자가 전단력 하에서 늘어나고 상호 연결됨	우수한 강도를 위한 섬유 네트워크 생성
건조 및 소결	윤활제 제거 후 고온에서 입자 융합	단단하고 기공 없는 최종 제품 생산
