요컨대, PTFE의 비탄성은 밀봉 적용 분야에서 결정적인 한계입니다. PTFE는 압축된 후 원래 모양으로 돌아오지 않기 때문에 근본적으로 "일회용" 밀봉재입니다. 설치 중에 변형되면 조인트가 열리고 다시 닫힐 때 효과적으로 재밀봉하는 능력을 잃어 동적 또는 자주 서비스되는 연결에는 부적합합니다.
PTFE 비탄성의 핵심 문제는 "기억"이 없다는 것입니다. 고무와 달리 다시 튀어 오르지 않고, PTFE는 압력 하에서 흐르고 변형된 상태를 유지합니다. 이는 정적이고 방해받지 않는 밀봉에는 탁월하지만, 반발 또는 재사용이 필요한 적용 분야에서는 실패의 원인이 됩니다.
PTFE의 "압축 영구 변형" 원리
압축력이 제거된 후 재료가 원래 두께로 돌아가지 못하는 현상을 압축 영구 변형이라고 합니다. 모든 재료가 어느 정도 이러한 현상을 보이지만, PTFE의 거동은 극단적입니다.
밀봉에서의 비탄성 대 탄성
고무 O-링과 같은 탄성 중합체 밀봉재는 접촉면에 다시 밀어내는 힘 때문에 효과적입니다. 이 "스프링 같은" 힘은 사소한 진동이나 온도 변화에도 밀봉을 유지합니다.
PTFE는 이러한 탄성 회복력이 부족합니다. 압축되면 홈이나 플랜지의 모양에 맞춰지지만, 동일한 힘으로 다시 밀어내지 않습니다. 단 한 번의 사용 후 100% 압축 영구 변형이 발생한 고무 O-링처럼 작동합니다.
동적 적용 분야에 미치는 영향
이러한 비탄성 때문에 순수 PTFE 밀봉재는 동적 적용 분야나 빈번한 재사용이 필요한 분야에는 전혀 부적합합니다.
예를 들어, 챔버 도어의 밀봉재는 열릴 때 압축 해제되고 닫힐 때 다시 밀봉되어야 합니다. PTFE O-링은 첫 사용 시 납작해지고 두 번째 주기에서는 제대로 밀봉되지 않을 가능성이 높습니다.
이상적인 사용 사례: 정적 면 밀봉재

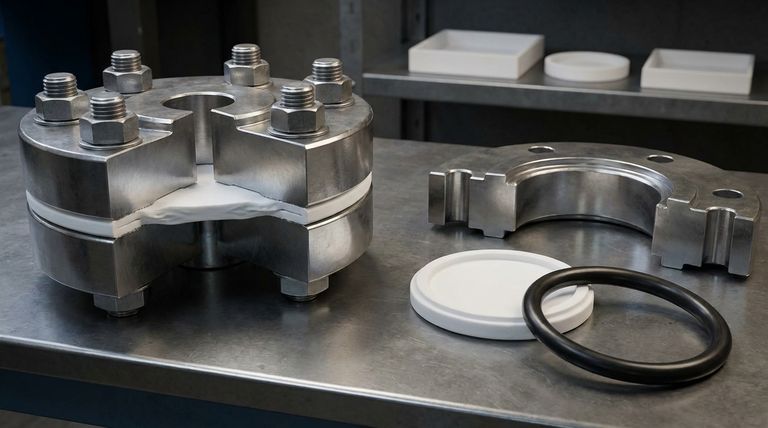

PTFE는 밀봉재가 설치되고 압축된 후 방해받지 않는 상태로 유지되는 정적 면 밀봉재 또는 플랜지 개스킷에 탁월합니다.
이 시나리오에서 재료는 플랜지 면의 미세한 결함 속으로 흘러 들어가 우수하고 넓은 접촉 밀봉을 생성합니다. 장비가 다음 주요 서비스 일정이 잡힐 때까지 이 상태를 유지하며 누출을 효과적으로 방지합니다.
크리프 및 콜드 플로우의 과제
PTFE 비탄성의 직접적인 결과는 크리프 또는 콜드 플로우로 알려진 현상입니다. 이는 시간이 지남에 따라 재료가 압력 지점에서 천천히 변형되고 멀어지는 경향입니다.
크리프가 밀봉 실패로 이어지는 방법
볼트로 조여진 플랜지의 지속적인 압력 하에서 PTFE 재료는 천천히 바깥쪽으로 흐를 수 있습니다. 이 움직임은 밀봉을 생성한 초기 압축 응력을 감소시킵니다.
시간이 지남에 따라 이러한 밀봉력 손실은 특히 압력 또는 온도 주기가 있는 시스템에서 누출을 허용할 만큼 충분히 커질 수 있습니다.
필러로 크리프 완화
콜드 플로우를 방지하기 위해 PTFE는 종종 유리 섬유, 탄소, 청동 또는 흑연과 같은 필러와 혼합됩니다.
이러한 필러는 PTFE 매트릭스 내에서 내부 골격 역할을 합니다. 구조적 강성을 제공하여 재료의 치수 안정성과 크리프 저항성을 크게 향상시켜 더 까다로운 적용 분야에 적합하게 만듭니다.
비탄성을 이점으로 활용
주요 밀봉재의 한계이지만, PTFE의 특성은 고압 시스템에서 중요한 보조 역할에 이상적입니다.
PTFE를 백업 링으로 사용
고압 적용 분야에서 부드러운 탄성 중합체 O-링은 움직이는 부품 사이의 간극으로 압착될 수 있으며, 이를 압출이라고 하는 실패입니다.
단단하고 비탄성인 PTFE 백업 링은 O-링 옆에 설치됩니다. 압력 하에서 O-링은 팽창하지만, 간극으로 밀려 들어가는 것을 막을 만큼 충분히 강한 단단한 PTFE 링에 의해 차단됩니다. 이를 통해 표준 고무 O-링이 훨씬 더 높은 압력에서 작동할 수 있습니다.
절충점 이해
PTFE를 선택하려면 그 고유한 이점과 한계를 인정해야 하며, 이는 종종 동전의 양면과 같습니다.
이점: 우수한 적합성
다시 튀어 오르지는 않지만, PTFE의 흐름 능력은 불규칙한 표면에 완벽하게 적합하게 합니다. 이는 초기 설치 시 틈새를 채우고 넓은 표면 접촉 밀봉을 생성합니다.
이점: 초저 마찰
PTFE의 낮은 마찰 계수는 플랜지가 조여질 때 적용된 힘이 개스킷 압축에 직접 사용되도록 합니다. 마찰을 극복하는 데 낭비되지 않아 밀봉재가 찢어지거나 변위될 수 있는 것을 방지합니다.
한계: 고압 및 낮은 강도
순수 PTFE는 인장 강도가 낮습니다. 고압 시스템에서는 필러나 견고한 백업 링 설계의 지지 없이는 변형되거나 제자리에서 밀려날 수 있습니다.
목표에 맞는 올바른 선택
귀하의 적용 분야에 따라 PTFE의 비탄성이 자산이 될 수도 있고 부채가 될 수도 있습니다.
- 재사용 가능하거나 동적인 밀봉(예: 뚜껑 또는 접근 도어)이 주요 초점인 경우: 순수 PTFE는 부적합합니다. 각 주기 후에 반발할 수 있는 Viton™ 또는 실리콘과 같은 탄성 중합체 재료가 필요합니다.
- 까다로운 정적 밀봉(예: 고압 화학 플랜지)이 주요 초점인 경우: 크리프에 저항하고 장기적인 밀봉을 유지하려면 충전된 PTFE 개스킷이 올바른 선택입니다.
- 고압에서 밀봉 압출을 방지하는 것이 주요 초점인 경우: PTFE 백업 링을 사용하여 기본 탄성 중합체 밀봉재를 지지하여 두 재료의 최상의 특성을 결합합니다.
PTFE의 비탄성 특성을 이해함으로써 동적 적용 분야에서의 실패를 피하면서 탁월하게 신뢰할 수 있는 정적 밀봉을 위해 고유한 특성을 활용할 수 있습니다.
요약표:
| PTFE 특성 | 밀봉 적용에 미치는 영향 | 이상적인 사용 사례 |
|---|---|---|
| 비탄성 / 기억 없음 | 압축 후 재밀봉 불가; 동적 또는 재사용 가능한 밀봉에 부적합. | 정적 면 밀봉재 및 플랜지 개스킷. |
| 크리프 / 콜드 플로우 | 압축력 손실로 인해 시간이 지남에 따라 밀봉 실패로 이어질 수 있음. | 충전된 PTFE(유리, 탄소, 청동) 사용으로 완화. |
| 우수한 적합성 | 설치 시 불규칙한 표면에 완벽하고 넓은 접촉 밀봉 생성. | 높은 내화학성이 요구되는 정적 밀봉. |
| 초저 마찰 | 적용된 힘이 찢어짐 없이 밀봉을 효율적으로 압축. | 쉬운 설치가 중요한 플랜지 개스킷. |
| 낮은 인장 강도 | 지지 없이는 고압에서 변형되거나 압출될 수 있음. | 고압 시스템에서 탄성 중합체 밀봉재를 지지하는 단단한 백업 링으로 사용. |
까다로운 적용 분야를 위한 신뢰할 수 있는 PTFE 밀봉재가 필요하신가요?
PTFE의 절충점을 이해하는 것이 올바른 밀봉재를 선택하는 첫 단계입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 부품(밀봉재, 라이너 및 맞춤형 실험실 용품 포함) 제조를 전문으로 합니다.
저희는 다음과 같은 방법으로 PTFE의 강점(우수한 내화학성 및 적합성 등)을 활용하고 한계를 완화하도록 돕습니다.
- 맞춤형 제작: 프로토타입부터 대량 주문까지, 귀하의 특정 정적 또는 고압 요구 사항에 맞춰 솔루션을 설계합니다.
- 전문 재료 선택: 크리프를 방지하고 성능을 향상시키기 위해 충전된 PTFE 화합물을 추천하고 공급합니다.
- 정밀 생산: 엄격한 표준에 따라 제작된 부품으로 매번 완벽하고 신뢰할 수 있는 밀봉을 보장합니다.
밀봉 실패로 인해 공정이 손상되지 않도록 하십시오. 지금 KINTALK에 문의하여 귀하의 적용 분야에 대해 논의하고 장기적인 신뢰성을 제공하는 솔루션을 얻으십시오.

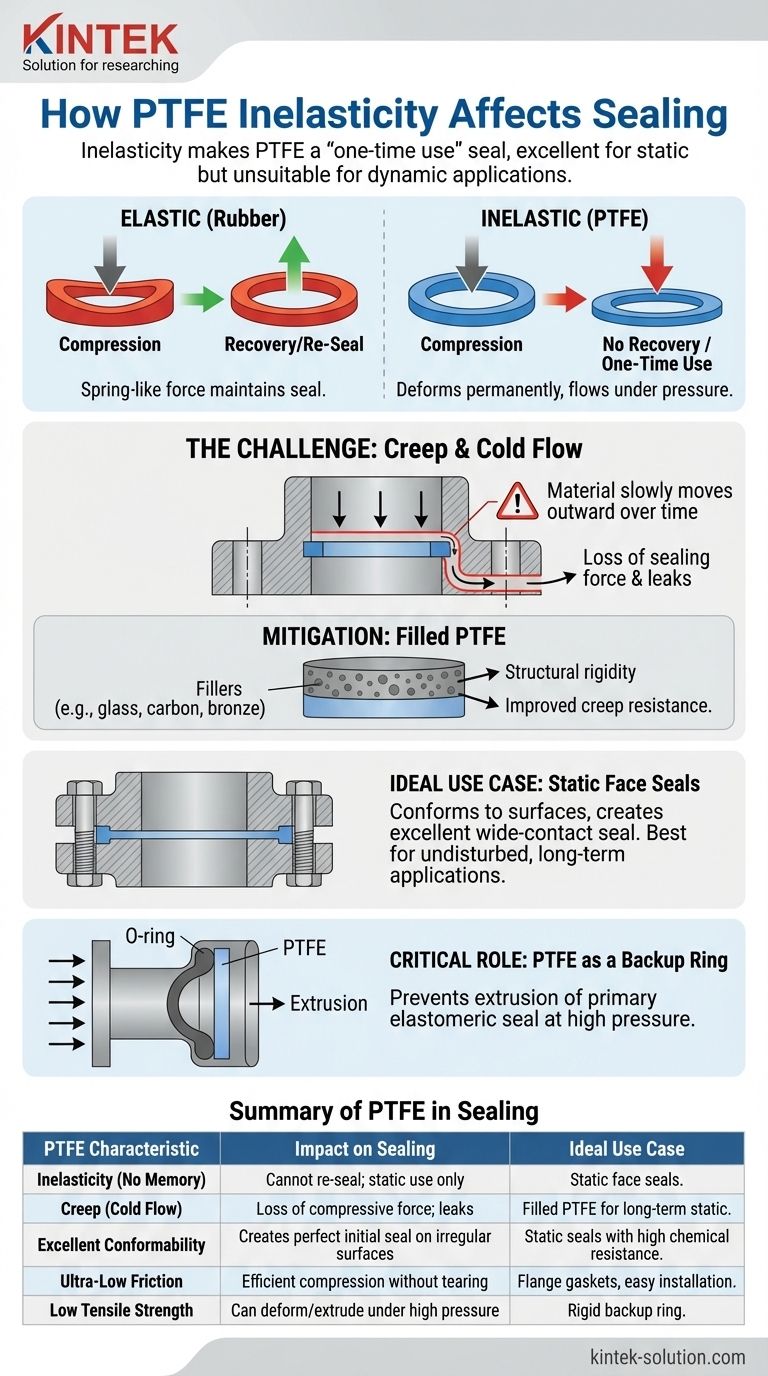

시각적 가이드
