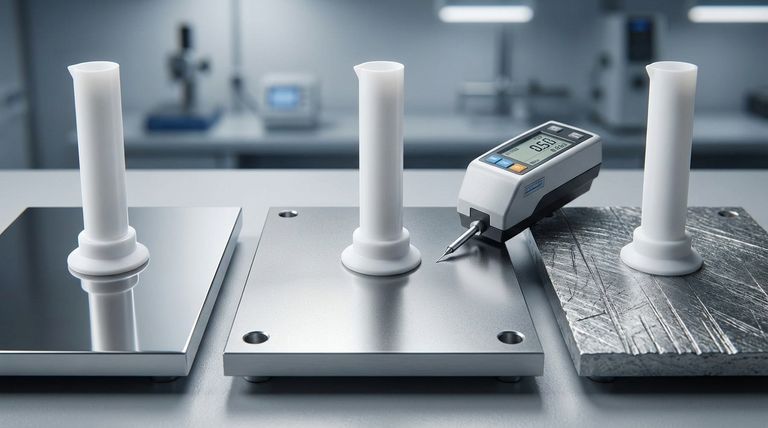

PTFE와 접촉하는 소재의 표면 거칠기는 마찰 특성을 결정하는 데 중요한 역할을 합니다.최적의 표면 거칠기 범위(Ra 0.2-0.4 µm)는 낮은 마찰과 마모의 균형을 이루는 반면, 너무 매끄럽거나 너무 거칠면 각각 스틱 슬립 동작 또는 마모 증가로 이어집니다.압력, 슬라이딩 속도 및 온도와 같은 다른 요인도 PTFE의 마찰 계수에 영향을 미치며, 일반적으로 낮은 수준(저속에서 ~0.1)으로 유지되고 다양한 조건에서 안정적으로 유지됩니다.
핵심 포인트 설명:
-

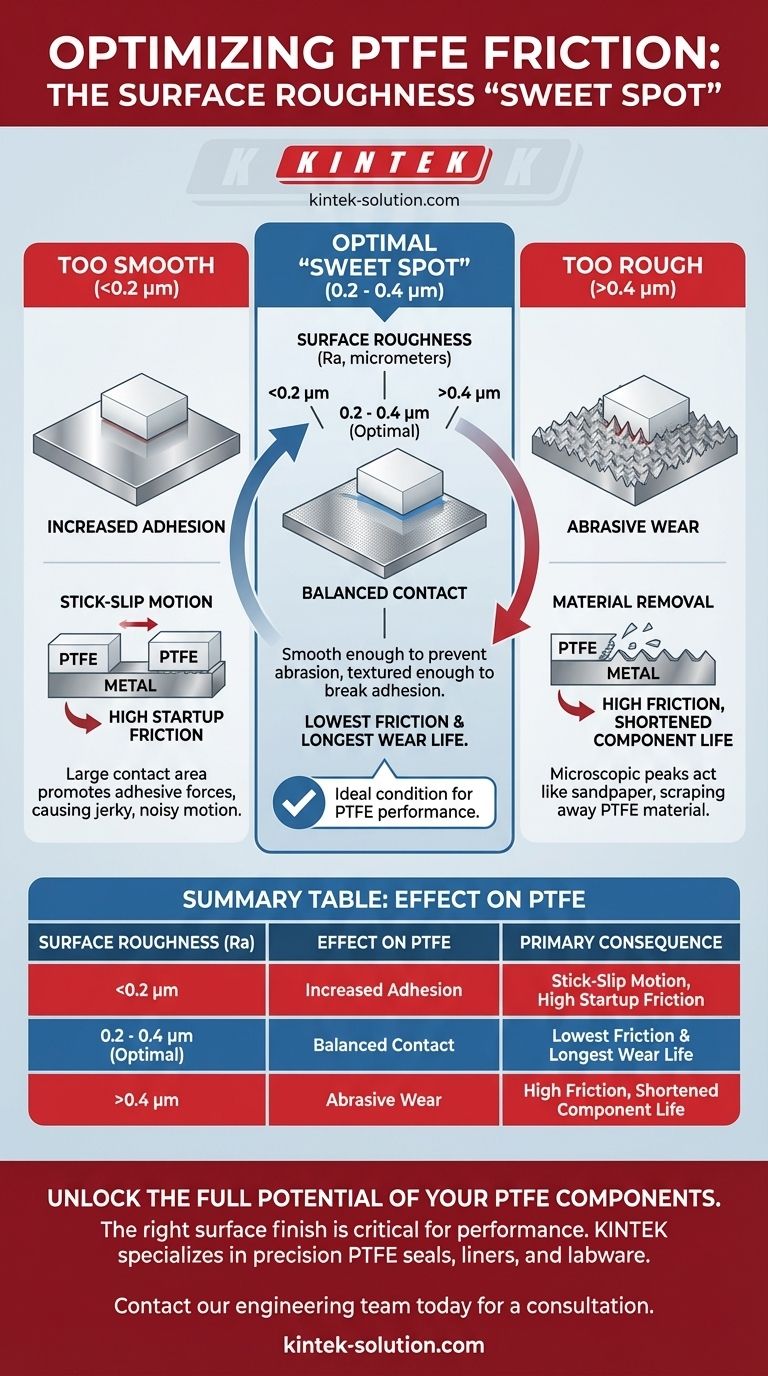

표면 거칠기와 마찰 관계
- 너무 매끄러움(Ra < 0.2 µm):간헐적으로 달라붙고 흔들리는 동작이 예측할 수 없이 마찰을 증가시키는 스틱 슬립 동작을 유발합니다.
- 너무 거침(Ra > 0.4 µm):기계적 연동으로 인해 PTFE가 마모되고 마모가 가속화되며 마찰이 증가합니다.
- 최적 범위(Ra 0.2-0.4 µm):PTFE가 과도한 접착이나 마모 없이 매끄러운 전사 필름을 형성하여 가장 낮은 마찰을 달성합니다.
-
마찰에 영향을 미치는 추가 요인
- 압력:압력이 높을수록 더 나은 필름 형성을 촉진하여 PTFE의 마찰을 줄입니다.
- 슬라이딩 속도:저속(10피트/분 미만)은 안정적이고 낮은 계수(~0.1)를 유지하지만, 속도가 빠르면 전사 층이 손상될 수 있습니다.
- 온도:PTFE의 마찰 안정성은 극한 조건에서도 지속되지만 열팽창으로 인해 표면 접촉 역학이 달라질 수 있습니다.
-
실용적인 시사점 맞춤형 PTFE 부품
- 설계자는 성능을 최적화하기 위해 거칠기가 제어된 결합 표면(예: 광택 처리된 금속)을 지정해야 합니다.
- 실제 압력/속도 조건에서 테스트하면 선택한 거칠기 범위가 의도한 대로 작동하는지 확인할 수 있습니다.
-
표면 준비의 장단점
- 이상적인 범위를 넘어선 연마는 이득 없이 비용을 증가시키며, 불충분한 마무리는 조기 고장의 위험을 초래합니다.
- 동적 애플리케이션(예: 베어링)의 경우, Ra 0.2-0.4 µm를 유지하면 서비스 수명이 연장되고 에너지 손실이 줄어듭니다.
엔지니어는 이러한 요소의 균형을 맞춰 마찰을 최소화하고 내구성을 극대화할 수 있도록 PTFE 인터페이스를 맞춤화할 수 있습니다.기판 경도가 거칠기 효과와 어떻게 상호작용할 수 있는지 고려해 보셨나요?
요약 표입니다:
| 표면 거칠기(Ra) | 마찰 거동 | 마모 영향 |
|---|---|---|
| < 0.2 µm (너무 부드러움) | 스틱-슬립 동작 | 최소 마모 |
| 0.2-0.4 µm(최적) | 낮고 안정적인 마찰 | 균형 잡힌 마모 |
| > 0.4 µm(너무 거칠음) | 마찰 증가 | 높은 마모 |
| 추가 요인 | PTFE 마찰에 미치는 영향 |
|---|---|
| 높은 압력 | 마찰 감소 |
| 낮은 슬라이딩 속도 | 안정적(~0.1 계수) |
| 극한의 온도 | 마찰에 대한 영향 최소화 |
