PTFE 슬라이딩 베어링의 횡방향 움직임은 베어링 어셈블리에 기계적 가이드를 통합하여 제한됩니다. 이를 달성하는 두 가지 주요 방법은 베어링 측면을 따라 가이드 플레이트를 설치하거나, 한 요소에 다월 핀을 사용하여 다른 요소의 해당 종방향 슬롯에 맞추는 것으로, 효과적으로 단일 축 움직임만 허용하는 트랙을 생성합니다.
핵심 원칙은 기본 PTFE 베어링은 본질적으로 자유롭게 떠 있는 저마찰 표면이라는 것입니다. 대부분의 구조 응용 분야에서 유용하려면 이 자유를 특정 방향으로 제약해야 하며, 이는 움직임을 안내하고 원치 않는 횡방향 이동을 방지하는 견고한 기계적 가이드를 추가하여 수행됩니다.
기본 상태: 제약 없는 움직임
표준 PTFE 슬라이딩 베어링은 한 가지 주요 목적, 즉 극도로 낮은 마찰 계수를 가진 표면을 만드는 것을 위해 설계되었습니다. 추가 구성 요소가 없으면 이 표면은 모든 수평 방향으로의 움직임을 허용합니다.
기본 PTFE 베어링의 작동 방식
이 어셈블리는 일반적으로 기계적 특성을 개선하기 위해 충전재가 포함된 PTFE 시트로 구성되며, 강철 백킹 플레이트에 접착됩니다. 이 PTFE 표면은 반대쪽 구조 요소에 용접되는 경우가 많은 고도로 광택 처리된 스테인리스 스틸 플레이트 위에서 미끄러집니다. 이 배열은 상당한 수직 하중을 지지하는 동시에 거의 마찰 없는 수평 움직임을 허용하도록 설계되었습니다.
제어되지 않는 슬라이딩의 문제점
교량, 파이프라인 또는 대형 건물과 같은 응용 분야에서 움직임은 거의 무작위적이지 않습니다. 이는 일반적으로 특정 축을 따라 열 팽창 및 수축의 예측 가능한 결과입니다. 제어되지 않는 횡방향(가로) 움직임은 위험한 정렬 불량을 유발하고, 구조에 의도하지 않은 응력을 유발하며, 베어링의 목적을 무효화할 수 있습니다.
방향 제어를 시행하기 위한 메커니즘
움직임이 의도한 곳에서만 발생하도록 보장하기 위해 엔지니어는 베어링 어셈블리에 물리적 구속 장치를 추가합니다. 이러한 구속 장치는 예상되는 모든 측면 하중을 견딜 수 있을 만큼 충분히 강력해야 합니다.
방법 1: 측면 가이드 플레이트
이 간단한 접근 방식은 슬라이딩 요소의 측면을 따라 강철 가이드 플레이트 또는 바를 고정하는 것을 포함합니다. 이 플레이트는 물리적 장벽 역할을 하여 베어링이 종방향으로만 움직이도록 채널을 형성합니다. 유격을 방지하기 위해 슬라이딩 플레이트와 가이드 사이의 간격은 최소한으로 유지됩니다.

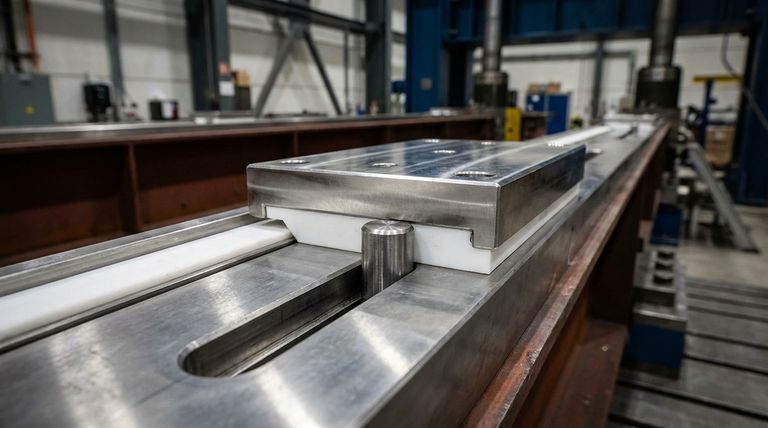

방법 2: 다월 핀 및 슬롯형 플레이트
또 다른 일반적인 방법은 하부 베어링 플레이트에 고정된 하나 이상의 강철 다월 핀을 사용하는 것입니다. 이 핀은 상부 플레이트의 정밀하게 가공된 종방향 슬롯에 맞물립니다. 핀은 슬롯 길이를 따라 이동할 수 있지만 측면으로 움직이는 것은 물리적으로 차단되어 모든 움직임을 단일 축으로 제한합니다.
하중 지지 가이드의 중요성
이러한 가이드 구성 요소는 단순한 정렬용이 아니라는 점을 인식하는 것이 중요합니다. 이는 구부러지거나, 전단되거나, 파손되지 않고 바람, 지진 활동 또는 제동력과 같은 예상되는 모든 횡방향 하중의 전체 힘을 흡수하도록 설계되어야 하는 구조 요소입니다.
절충점 및 설계 제약 조건 이해
움직임을 제한하는 것은 필수적이지만 추가적인 설계 고려 사항을 도입합니다. 베어링의 주요 기능이 손상되어서는 안 됩니다.
주요 기능: 수직 하중 지지
PTFE 베어링의 첫 번째 임무는 수직 압축 하중을 지지하는 것입니다. PTFE 패드의 크기는 이 하중을 기준으로 계산되며, 상당한 안전 계수를 유지하기 위해 일반적으로 150-200 Bar (15-20 MPa)의 작동 압력을 사용합니다. 안내 메커니즘은 이 주요 하중 지지 용량에 영향을 주어서는 안 되는 보조 기능입니다.
회전 대 병진 운동 수용
방향 가이드는 수평 병진 운동을 제어하는 데 탁월하지만 회전은 다루지 않습니다. 약간의 각도 정렬 불량이 예상되는 경우 어셈블리에 엘라스토머 패드(네오프렌 등)를 통합할 수 있습니다. 상당한 회전이 필요한 경우 구형 베어링과 같은 완전히 다른 설계가 필요할 수 있습니다.
구속 및 마찰 증가 위험
가이드가 부적절하게 설계되었거나 충분한 간격 없이 설치되면 슬라이딩 요소와 구속될 수 있습니다. 이는 마찰 계수를 극적으로 증가시켜 베어링이 걸리게 하고 상부 구조물에 의도하지 않은 응력을 전달할 수 있습니다. 따라서 적절한 제작 및 정렬이 매우 중요합니다.
목표에 맞는 올바른 선택
올바른 베어링 구성을 선택하는 것은 구조에 허용하고 제한해야 하는 특정 움직임에 전적으로 달려 있습니다.
- 예측 가능한 단일 축 움직임이 주요 초점인 경우: 다월 핀 또는 측면 플레이트를 사용하는 가이드 베어링은 열 팽창을 수용하기 위한 올바른 선택입니다.
- 약간의 각도 정렬 불량 수용이 주요 초점인 경우: 사양에는 병진 운동에 필요한 모든 방향 가이드 외에도 엘라스토머 요소가 포함되어야 합니다.
- 자유로운 반경 방향 팽창 수용이 주요 초점인 경우: 모든 방향으로 중심점에서 움직임이 발생하는 원형 탱크와 같은 응용 분야에는 안내되지 않은(자유 부동) 베어링이 적합합니다.
이러한 제어 메커니즘을 이해함으로써 선택한 PTFE 베어링이 구조에 필요한 정확한 자유도를 제공하도록 보장할 수 있습니다.
요약표:
| 메커니즘 | 작동 방식 | 주요 고려 사항 |
|---|---|---|
| 측면 가이드 플레이트 | 측면을 따라 고정된 강철 플레이트가 채널을 형성하여 횡방향 움직임을 물리적으로 차단합니다. | 구부러짐 없이 전체 횡방향 하중(바람, 지진)을 견뎌야 합니다. |
| 다월 핀 및 슬롯 | 한 플레이트의 핀이 다른 플레이트의 종방향 슬롯에서 이동하여 단일 축 움직임을 위한 트랙을 생성합니다. | 구속 및 마찰 증가를 방지하기 위해 정밀 가공이 중요합니다. |
구조에 정밀한 방향 제어를 제공하는 PTFE 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이딩 베어링을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 생산 전문 지식은 프로토타입부터 대량 주문까지 베어링이 중요한 수직 하중을 지지하는 동시에 횡방향 움직임을 안정적으로 제한하도록 보장합니다.
프로젝트 성공을 위해 맞춤화된 솔루션을 논의하고 엔지니어링 팀에 문의하십시오.

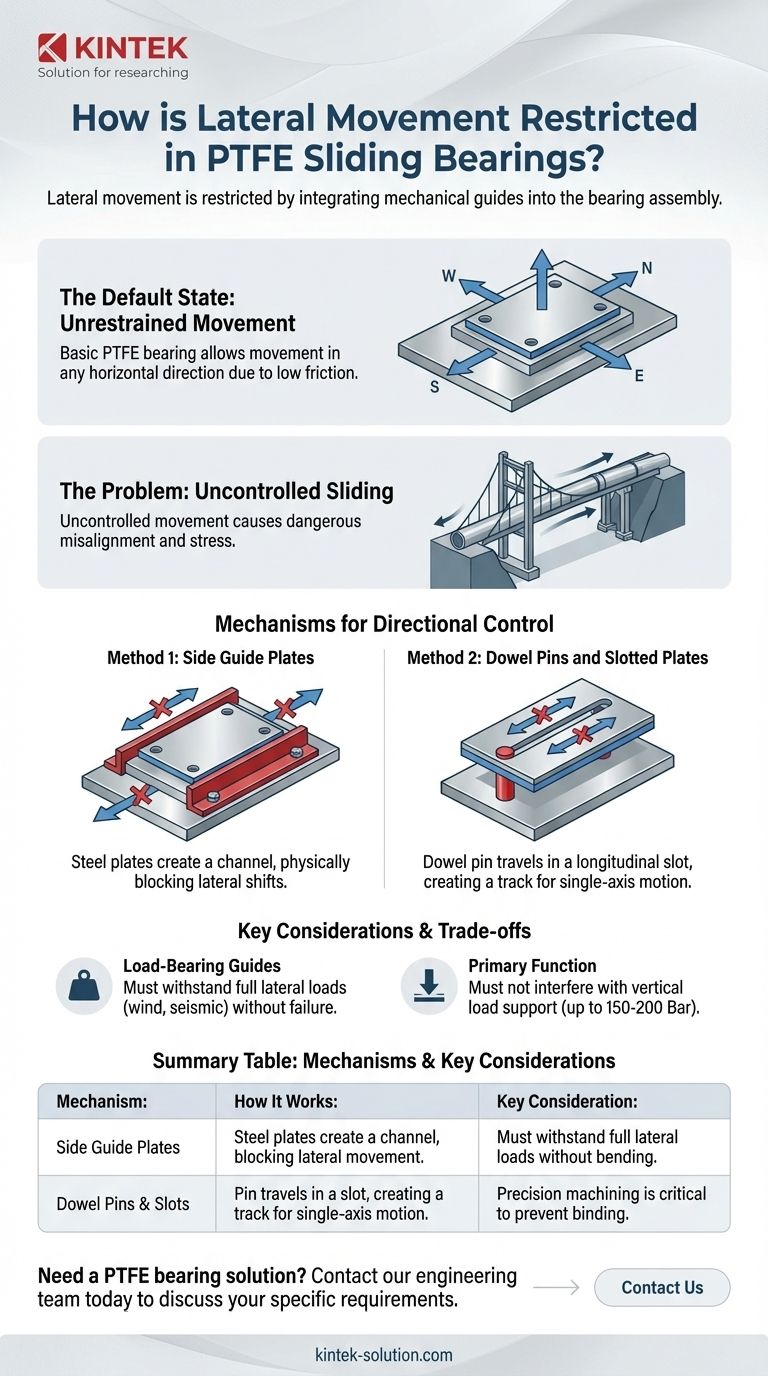

시각적 가이드
