까다로운 항공우주 공학 분야에서, PTFE 스프링 장착 씰은 표준 씰이 실패할 수 있는 곳에서 사용되는 중요 구성 요소입니다. 이러한 씰은 연료 시스템, 극저온 추진 라인, 비행 제어 액추에이터, 제트 엔진 기어박스와 같은 고성능 응용 분야에서 찾아볼 수 있습니다. 이러한 씰이 선택되는 이유는 극저온부터 엔진 열까지의 극심한 온도 변화와 고고도 진공 상태에서 안정적으로 기능할 수 있는 탁월한 능력 때문입니다.
PTFE 스프링 장착 씰이 항공우주 분야에서 널리 사용되는 핵심 이유는 단일 특징이 아니라 재료의 복원력과 기계적 설계의 독특한 조합입니다. 이 씰은 온도, 압력 및 공격적인 유체로 인해 기존 엘라스토머 씰이 열화되고 실패하는 환경에서 지속적이고 안정적인 밀봉력을 제공합니다.
PTFE 스프링 장착 씰이 극한 조건을 극복하는 방법
응용 분야를 이해하려면 먼저 설계를 이해해야 합니다. 이들은 단순한 O-링이 아니라 신뢰성을 위해 설계된 정교한 구성 요소입니다.
PTFE 재킷의 역할
외부 씰 재킷은 놀라운 특성으로 알려진 불소수지인 폴리테트라플루오로에틸렌(PTFE)으로 만들어집니다.
이는 공격적인 제트 연료, 유압유 및 액체 산소나 수소와 같은 극저온 유체에 대한 탁월한 내화학성을 제공합니다.
PTFE는 또한 매우 낮은 마찰 계수를 가지고 있어 윤활이 필요 없이 동적 응용 분야에서 마모와 열 발생을 최소화합니다.
장착 스프링의 기능
고성능 금속 스프링이 PTFE 재킷 내부에 있습니다. 이 스프링이 씰의 동력원입니다.
이 스프링은 일정하고 일관된 반경 방향 힘을 씰 립에 가하여 하드웨어 표면에 단단히 밀착시킵니다.
이는 열팽창 및 수축, 시간이 지남에 따른 씰 립 마모, 광범위한 압력 변동으로 인해 발생하는 재료 변화를 보상하기 때문에 중요합니다. 고무 씰과 달리 "압축 영구 변형"되는 것을 방지하여 전체 수명 동안 단단한 밀봉을 보장합니다.
주요 항공우주 응용 분야 및 요구 사항
PTFE 재킷과 장착 스프링의 조합은 이 씰을 항공기 또는 우주선의 가장 중요한 시스템에 대한 확실한 선택으로 만듭니다.
추진 및 엔진 시스템
이러한 응용 분야에는 터빈 엔진, 기어박스 씰, 보조 동력 장치(APU), 시동기 및 발전기가 포함됩니다.
이러한 시스템은 높은 회전 속도를 수반하며 표면 속도는 10-20m/s에서 100m/s 이상에 이릅니다. 씰은 종종 -53°C에서 177°C(-65°F에서 350°F)의 넓은 온도 범위를 견뎌야 하며 압력 하에서 오일과 윤활제를 포함해야 합니다.
연료 및 유체 관리
이러한 씰은 연료 펌프, 전체 연료 시스템 및 극저온 추진 라인에 필수적입니다.
화학적 불활성은 제트 연료와의 접촉으로 인한 열화를 방지합니다. 극저온 응용 분야에서 이러한 씰은 기존 엘라스토머를 부서지기 쉽고 쓸모없게 만드는 온도에서도 유연하고 효과적으로 유지됩니다.
비행 제어 및 작동
항공기의 제어 표면을 움직이는 플랩 액추에이터 및 기타 유압 또는 공압 시스템에서 이 씰을 찾을 수 있습니다.
PTFE의 낮은 마찰 특성은 최소한의 스틱-슬립으로 부드럽고 반응성이 뛰어난 액추에이터 움직임을 보장하며, 이는 정밀한 비행 제어에 매우 중요합니다. 스프링은 시스템이 가압 상태이든 정지 상태이든 누출 없는 밀봉을 보장합니다.
환경 및 생명 유지
객실 압력 시스템 및 고고도에 노출되는 장비와 같은 응용 분야에서는 두 가지 특성이 가장 중요합니다.
씰은 누출 없이 거의 진공 상태에서 작동해야 합니다. 또한 PTFE 재질은 매우 낮은 가스 방출(outgassing) 특성을 나타내는데, 이는 진공 상태에서 민감한 광학 또는 전자 장비를 오염시킬 수 있는 휘발성 화합물을 방출하지 않음을 의미합니다.
상충 관계 이해
이 씰은 매우 유능하지만 특수한 솔루션입니다. 이들의 선택에는 모든 설계 엔지니어가 이해해야 할 고려 사항이 따릅니다.
더 높은 정밀도 요구 사항
고무에 비해 PTFE의 상대적인 강성은 하드웨어 결함에 덜 관대합니다.
접합면은 적절한 밀봉을 보장하기 위해 미세한 표면 마감과 엄격한 치수 공차를 가져야 하며, 이는 제조 비용을 증가시킬 수 있습니다.
설치 민감도
단순한 O-링과 달리 스프링 장착 씰은 방향성이 있으며 잘못 설치하면 손상될 수 있습니다.
조립 중에는 누출 경로를 만들 수 있는 흠집을 방지하기 위해 씰 립을 날카로운 모서리나 버(burr)로부터 보호하기 위해 주의를 기울여야 합니다.
더 높은 초기 비용
이들은 고급의 다중 구성 요소 씰입니다. 비용은 단순한 엘라스토머 씰보다 상당히 높습니다.
안전, 임무 성공 또는 장비 손상과 관련하여 실패 비용이 용납할 수 없을 정도로 높은 응용 분야에서 사용이 정당화됩니다.
목표에 맞는 올바른 선택
올바른 씰을 선택하려면 해당 특성을 응용 분야의 특정 요구 사항과 일치시켜야 합니다.
- 주요 초점이 고속 회전 씰링인 경우: 엔진 기어박스 및 APU에 최적화된 설계가 필요하며, 열과 마모 관리를 위해 저마찰 PTFE 화합물 및 견고한 스프링 설계에 중점을 둡니다.
- 주요 초점이 극저온 유체 취급인 경우: 극저온에서 성능이 검증된 재료를 사용한 씰을 우선적으로 선택하여 PTFE와 스프링 합금 모두 취성(embrittlement)에 저항하도록 보장해야 합니다.
- 주요 초점이 저마찰 작동인 경우: 부드럽고 반응성이 뛰어난 성능을 보장하고 액추에이터 로드의 마모를 방지하기 위해 씰 프로파일과 경량에서 중형 힘의 스프링을 선택합니다.
- 주요 초점이 진공 또는 우주 응용 분야인 경우: 근처의 민감한 시스템 오염을 방지하기 위해 인증된 낮은 가스 방출 데이터가 있는 PTFE 화합물을 지정합니다.
궁극적으로 PTFE 스프링 장착 씰을 선택하는 것은 실패가 선택 사항이 아닌 조건에서 작동 무결성을 보장하기 위한 전략적 결정입니다.
요약표:
| 응용 분야 | 주요 요구 사항 | 씰 기능 |
|---|---|---|
| 추진 및 엔진 시스템 | 고속, 넓은 온도 범위(-65°F ~ 350°F), 압력 변동 | 오일/윤활제 포함; 열 순환에 내성 |
| 연료 및 극저온 시스템 | 내화학성, 극저온(예: 액체 산소) | 취성 및 열화 방지; 누출 없는 밀봉 보장 |
| 비행 제어 액추에이터 | 저마찰, 정밀한 움직임, 동적 씰링 | 스틱-슬립 감소; 압력 변화 하에서 밀봉 유지 |
| 환경 시스템 | 진공 조건, 낮은 가스 방출 | 오염 방지; 거의 진공 상태에서 성능 발휘 |
항공우주 프로젝트를 위한 고성능 PTFE 씰이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 맞춤형 스프링 장착 씰을 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤형 제작에 대한 당사의 전문 지식은 극한 조건에서 신뢰성을 보장합니다. 귀하의 중요 밀봉 요구 사항을 충족할 수 있는 당사의 솔루션에 대해 논의하려면 오늘 저희에게 연락하십시오!

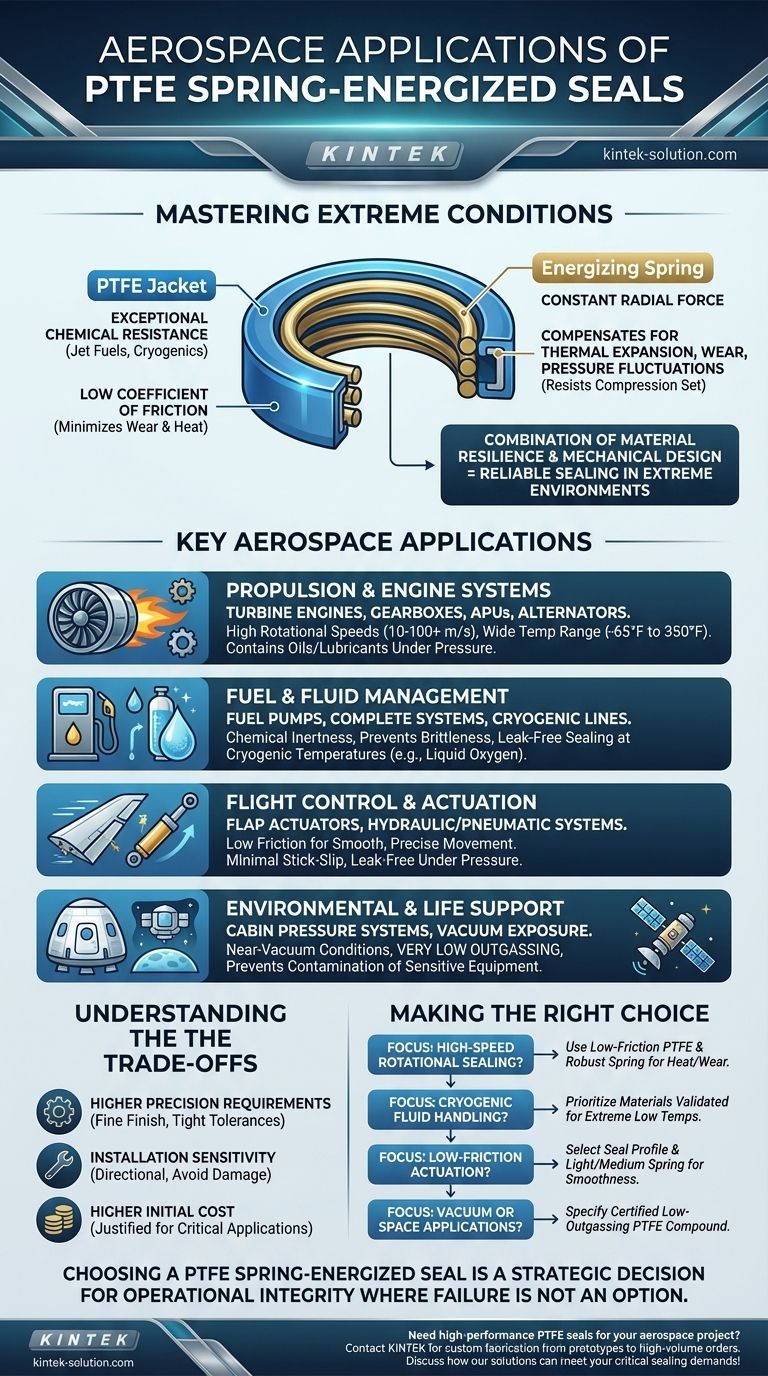

시각적 가이드
