폴리테트라플루오로에틸렌(PTFE)을 성공적으로 가공하려면, 깨끗한 절삭을 위한 날카로운 공구, 열 팽창 관리를 위한 효과적인 냉각, 재료 찢김 방지를 위한 제어된 속도와 이송 속도, 그리고 부품 변형 방지를 위한 최소한의 클램핑 압력을 우선시해야 합니다. 이러한 기술은 단순한 제안이 아니라, 재료의 고유한 무름성과 열 민감성에 대응하기 위한 필수 요소입니다.
PTFE 가공의 핵심 과제는 경도가 아니라 고유한 불안정성입니다. 성공은 압력 하에서 변형되고 열에 의해 팽창하려는 재료의 경향을 관리하는 데 전적으로 달려 있으며, 이는 힘보다는 정밀함에 중점을 두어야 함을 의미합니다.
핵심 과제: PTFE의 거동 이해
PTFE 가공은 처음에는 간단해 보입니다. 부드럽고 쉽게 절삭됩니다. 그러나 치수 정확도를 얻으려면 세 가지 주요 특성에 대한 깊은 이해가 필요합니다.
기만적인 부드러움
PTFE의 낮은 밀도와 부드러움은 절삭 공구에 거의 저항을 제공하지 않습니다. 이는 재료 제거를 쉽게 만들지만, 공구가 완벽하게 날카롭지 않으면 찢어지거나 걸리거나 떨림이 발생하기 쉽습니다.
이러한 부드러움은 부품 모서리에 상당한 버(burr)를 형성하게 하며, 적절한 기능과 조립을 보장하기 위해 최종 디버링 단계에서 신중하게 제거해야 합니다.
극심한 열 팽창
PTFE는 열팽창 계수가 매우 높습니다. 절삭 중 마찰로 인해 발생하는 약간의 열이라도 재료를 상당히 팽창시켜 치수 공차를 망칠 수 있습니다.
부품이 냉각되면 수축하여 절삭 중에 정확해 보였던 치수가 더 이상 규격에 맞지 않게 됩니다. 이로 인해 열 관리가 정밀 PTFE 가공의 주요 전투가 됩니다.
응력 크리프 경향
압력 하에서 PTFE는 시간이 지남에 따라 변형됩니다. 응력 크리프(stress creep)라고 알려진 이 특성은 공작물 고정(workholding)에 있어 주요 과제입니다.
부품을 바이스나 고정구에 너무 단단히 클램핑하면 서서히 압축됩니다. 부품은 완벽하게 가공되었을 수 있지만, 클램핑 압력이 해제되면 왜곡되고 사용할 수 없는 모양으로 되돌아갑니다.
필수 가공 매개변수 및 기술
모든 가공 결정은 재료의 자연스러운 경향을 완화하는 것을 목표로 이루어져야 합니다.
공구 선택: 날카로움은 협상의 여지가 없음
가장 중요한 요소는 절삭 공구의 날입니다. 높은 여유각(rake angle)과 매끄럽게 연마된 표면을 가진 매우 날카로운 공구를 사용하십시오.
고속도강(HSS) 또는 초경 공구가 잘 작동하지만, 공구 재료 자체보다 절삭 날의 날카로움과 형상이 훨씬 더 중요합니다. 무딘 공구는 재료를 밀어내어 과도한 열과 좋지 않은 표면 조도를 생성합니다.
속도 및 이송 속도: 섬세한 균형
목표는 과도한 열을 발생시키지 않으면서 깨끗한 칩을 생산하는 것입니다. 절삭이 아닌 문지름(rubbing)이 열의 주된 원인이므로 피해야 합니다.
보통 분당 200~500 표면 피트(SFM) 사이의 중간 절삭 속도로 시작하십시오.
지속적인 칩을 유지하기에 충분히 빠른 이송 속도, 일반적으로 회전당 0.002~0.010인치(IPR)를 사용하십시오. 이송 속도가 너무 느리면 공구가 문질러져 열과 좋지 않은 표면 조도가 발생합니다.
절삭유의 역할
열 팽창 관리를 위해서는 절삭유를 일관되고 아낌없이 사용하는 것이 필수적입니다. 목표는 부품과 공구에 유체를 넘치게 흘려보내 발생하는 열을 가능한 한 빨리 제거하는 것입니다.
압축 공기는 거친 절삭에는 사용할 수 있지만, 정밀한 공차 유지를 위한 마무리 작업에는 수용성 절삭유가 더 우수합니다.
공작물 고정: 가볍고 일관된 압력
부품을 단단히 고정하는 데 필요한 최소한의 클램핑 압력만을 사용하여 변형을 피하십시오.
넓은 표면적을 가진 고정구 또는 맞춤형 소프트 조(soft jaws)를 사용하여 클램핑력을 균일하게 분산시키십시오. 응력 크리프로 인한 왜곡을 보장하므로 단일 지점에 집중적인 압력을 가하지 마십시오.
함정 및 상충 관계 이해
PTFE의 고유한 특성을 무시하면 일관되게 실패한 부품을 얻게 됩니다. 일반적인 실패 모드에 대한 인식이 예방의 열쇠입니다.
엄격한 공차 유지의 어려움
높은 열 팽창과 크리프 경향으로 인해 PTFE에서 엄격한 공차를 유지하는 것은 악명이 높을 정도로 어렵습니다. 부품 설계는 이를 고려해야 합니다.
설계가 극도로 엄격한 공차를 요구하는 경우, 온도 조절 환경에서 마무리 절삭을 수행하고 최종 측정 전에 재료가 안정화되도록 허용하는 것이 중요합니다.
최종적이고 결정적인 단계: 디버링
PTFE의 부드럽고 섬유질 특성으로 인해 거의 모든 가공된 형상에 상당한 버가 남게 됩니다.
이는 나쁜 가공의 징후가 아니라 재료의 고유한 특성입니다. 철저하고 신중한 수동 또는 자동 디버링 과정은 거의 모든 기능성 PTFE 부품에 필요한 최종 단계입니다.
불균형 또는 얇은 벽 부품
부드러움과 열 발생의 조합은 얇은 벽 또는 불균형 부품 가공을 특히 어렵게 만듭니다. 절삭력과 열은 이러한 형상을 쉽게 변형시키거나 휘게 하여 부정확성을 초래할 수 있습니다.
목표에 맞는 올바른 선택
귀하의 접근 방식은 특정 부품에 가장 중요한 결과에 따라 조정되어야 합니다.
- 가장 엄격한 치수 정확도 달성이 주요 초점인 경우: 무엇보다도 공격적인 냉각과 최소화되고 균등하게 분산된 클램핑 압력을 우선시하십시오.
- 우수한 표면 조도 달성이 주요 초점인 경우: 예외적으로 날카롭고 연마된 공구를 사용하고 문지름 없이 깨끗한 칩을 생성하도록 최적화된 이송 속도에 집중하십시오.
- 부품 변형 방지가 주요 초점인 경우: 전체 공작물을 지지하는 고정구를 설계하고 필요한 최소한의 클램핑 힘을 가하십시오.
궁극적으로 PTFE 가공의 성공은 재료의 특성에 맞서 싸우기보다는 존중하는 것을 의미합니다.
요약표:
| 주요 매개변수 | 권장 사항 | 목적 |
|---|---|---|
| 공구 날카로움 | 매우 날카롭고 높은 여유각 | 찢김, 걸림 및 열 발생 방지 |
| 절삭 속도 (SFM) | 200 - 500 | 재료 제거와 열 제어의 균형 유지 |
| 이송 속도 (IPR) | 0.002 - 0.010 | 깨끗한 칩을 보장하고 문지름 방지 |
| 절삭유 | 수용성 절삭유를 아낌없이 사용 | 극심한 열 팽창 관리 |
| 클램핑 압력 | 최소화되고 균등하게 분산됨 | 응력 크리프 및 부품 변형 방지 |
정밀 가공된 PTFE 부품이 필요하십니까?
PTFE를 정확한 사양으로 가공하려면 전문적인 전문 지식과 재료 특성에 대한 깊은 존중이 필요합니다. KINTEK에서는 반도체, 의료, 실험실 및 산업 분야를 위해 씰 및 라이너에서 복잡한 실험실 장비에 이르기까지 고성능 PTFE 부품 제작 기술을 숙달했습니다.
우리는 엄격한 치수 및 기능 요구 사항을 충족하도록 부품이 보장되도록 정밀 생산과 효과적인 열 관리를 우선시하며, 프로토타입이든 대량 주문이든 상관없습니다.
PTFE 가공의 어려움은 저희에게 맡기십시오. 귀하의 맞춤형 제작 요구 사항에 대해 논의하려면 오늘 저희 전문가에게 문의하십시오.

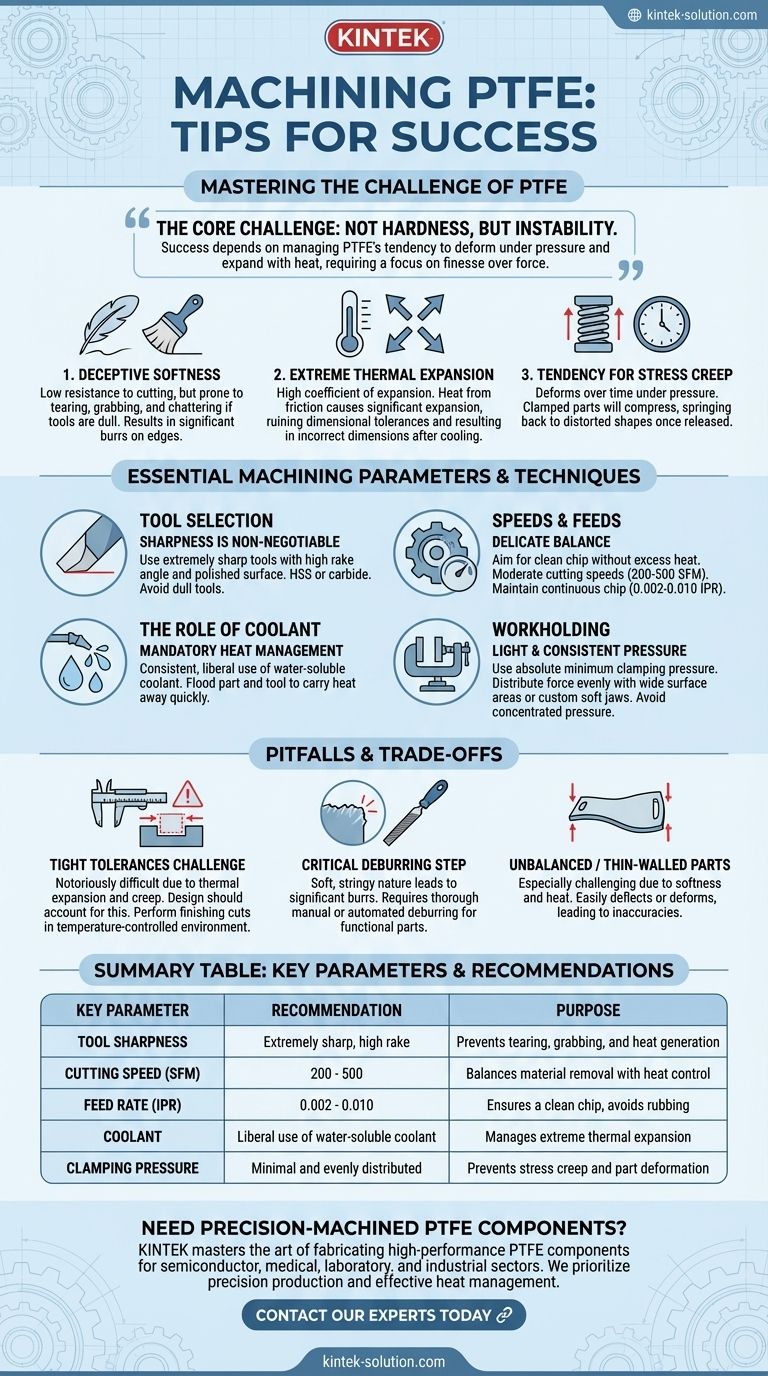

시각적 가이드
