PTFE를 성공적으로 가공하려면 극도로 날카로운 공구, 높은 절삭 속도, 느린 이송 속도, 얕은 절삭 깊이를 사용해야 합니다. PTFE는 부드럽고 열에 의해 상당히 팽창하므로, 온도를 관리하고 변형을 방지하며 엄격한 치수 공차를 달성하기 위해 지속적인 냉각수 공급이 필수적입니다.
PTFE 가공의 핵심 과제는 경도가 아니라 부드러움, 낮은 강도, 높은 열팽창률입니다. 성공은 가공 중 재료의 변형이나 녹는 것을 방지하기 위해 절삭력과 열 발생을 최소화하는 데 전적으로 달려 있습니다.
PTFE 가공의 고유한 과제
폴리테트라플루오로에틸렌(PTFE)은 종종 테플론(Teflon)이라는 상표명으로 알려져 있으며, 고유한 가공 과제를 제시합니다. 이러한 특성을 이해하는 것이 정확한 부품을 생산하기 위한 첫 번째 단계입니다.
부드러움과 변형 관리
PTFE는 예외적으로 부드러운 재료입니다. 이는 무딘 절삭 공구나 고정 장치의 과도한 클램핑 압력에 의해 쉽게 압축되거나 변형될 수 있음을 의미합니다.
깨끗하게 절삭되는 대신, 공구가 충분히 날카롭지 않으면 재료가 밀리거나 "밀려나게" 되어 좋지 않은 표면 조도와 치수 부정확성을 초래할 수 있습니다.
높은 열팽창 계수
PTFE는 온도 변화에 따라 금속이나 다른 많은 플라스틱보다 훨씬 더 많이 팽창하고 수축합니다.
절삭 과정에서 발생하는 약간의 열이라도 공작물이 팽창하게 만들어 중요한 치수를 틀어지게 할 수 있습니다. 부품이 냉각되면 의도한 것보다 작아지므로 공차 관리가 주요 관심사가 됩니다.
필러(유리, 탄소, 흑연)의 영향
기계적 특성을 개선하기 위해 PTFE는 종종 유리, 탄소 또는 흑연과 같은 필러와 혼합됩니다. 이러한 PTFE 복합재는 더 나은 내마모성, 더 큰 안정성 및 부하 하에서의 변형 감소를 제공합니다.
그러나 이러한 필러는 재료를 훨씬 더 마모성 있게 만듭니다. 충전된 PTFE를 가공하면 공구가 빠르게 마모되므로 선명도와 정확도를 유지하기 위해 더 단단하고 내구성이 뛰어난 절삭 공구가 필요합니다.
핵심 가공 전략 및 매개변수
PTFE로 고품질 결과를 얻으려면 PTFE의 고유한 특성에 정면으로 대응하는 신중한 접근 방식이 필요합니다.
공구 선택이 중요합니다
절삭 공구는 극도로 날카로워야 합니다. 날카로운 날은 부드러운 재료를 깨끗하게 자르는 반면, 무딘 날은 찢어지게 만듭니다.
순수 PTFE의 경우 고속도강(HSS) 공구가 작동할 수 있지만, 내구성과 날카로움을 위해 초경 팁 공구가 더 나은 선택입니다. 마모성 충전 PTFE 등급의 경우, 마모에 저항하기 위해 초경이 필수적입니다.
속도 및 이송 속도 최적화
PTFE의 일반적인 규칙은 고속, 저이송입니다.
- 절삭 속도: 일반적으로 200~500m/min 범위(경우에 따라 최대 1000m/min)의 높은 절삭 속도를 유지합니다. 이렇게 하면 상당한 열이 축적되기 전에 재료를 절삭할 수 있습니다.
- 이송 속도: 약 0.1~0.5mm/rev의 느린 이송 속도를 사용합니다. 느린 이송은 재료에 가해지는 절삭력을 줄여 재료의 떨림이나 변형을 방지합니다.
냉각수의 역할
지속적이고 충분한 양의 냉각수 공급은 필수적입니다. 냉각수는 두 가지 주요 기능을 수행합니다.
첫째, 절삭 지점의 열을 관리하여 열팽창을 방지하고 치수 정확도를 유지합니다. 둘째, 끈적해져 공구에 감길 수 있는 칩을 제거하는 데 도움이 됩니다.
절삭 깊이 제어
얕은 절삭 깊이를 사용합니다. 좋은 지침은 절삭 공구 직경의 1/3을 초과하지 않는 것입니다.
이는 공작물에 가해지는 압력을 최소화하여 변형 및 공구 떨림(부드러운 재료에서 흔함)의 위험을 더욱 줄여줍니다.
피해야 할 일반적인 함정
PTFE 가공의 성공은 종종 그 고유한 특성과 관련된 일반적인 실수를 피하는 데 달려 있습니다.
부적절한 공작물 고정
바이스나 클램프를 너무 세게 조이면 첫 번째 절삭이 이루어지기도 전에 PTFE 부품이 쉽게 찌그러지거나 변형될 수 있습니다.
부드러운 조(soft jaws) 또는 진공 고정 장치와 같이 넓은 표면에 클램핑력을 분산시켜 왜곡 없이 공작물을 단단히 고정하는 고정 장치를 사용하십시오.
공구 마모 무시
이는 충전된 PTFE에서 특히 중요합니다. 공구가 마모성 필러로 인해 무뎌지면 절삭력이 증가하고, 열이 축적되며, 표면 조도가 빠르게 저하됩니다.
문제를 일으키기 전에 공구의 날카로움을 정기적으로 검사하고 교체하십시오. 날카로운 공구가 가장 중요한 자산입니다.
목표에 맞는 올바른 선택하기
귀하의 접근 방식은 작업 중인 특정 PTFE 등급과 최종 부품이 요구하는 정밀도에 맞춰져야 합니다.
- 순수(무충전) PTFE 가공에 중점을 두는 경우: 부드러움과 높은 열팽창을 관리하기 위해 극도로 날카로운 공구와 공격적인 냉각을 우선시하십시오.
- 충전된 PTFE(유리, 탄소) 가공에 중점을 두는 경우: 단단하고 내마모성이 뛰어난 초경 공구를 사용하고 마모성 필러로 인한 무뎌짐을 면밀히 모니터링하십시오.
- 고정밀 공차 달성에 중점을 두는 경우: 무엇보다도 공정 안정성을 강조해야 합니다. 단단하지만 부드러운 고정, 일관된 냉각수 흐름, 세밀하게 조정된 속도와 이송이 필수적입니다.
재료의 고유한 특성을 존중함으로써 정확하고 고품질의 PTFE 구성 요소를 안정적으로 생산할 수 있습니다.
요약표:
| 주요 매개변수 | 권장 설정 | 중요한 이유 |
|---|---|---|
| 공구 날카로움 | 극도로 날카로움(초경 선호) | 부드러운 PTFE를 깨끗하게 자름; 찢어짐 및 밀림 방지. |
| 절삭 속도 | 200–500 m/min (높음) | 빠른 절삭으로 열 발생 감소. |
| 이송 속도 | 0.1–0.5 mm/rev (느림) | 절삭력을 최소화하여 부품 변형 방지. |
| 냉각수 | 지속적인 공급 | 높은 열팽창으로 인한 열 관리; 칩 제거. |
| 절삭 깊이 | 얕게 (≤ 공구 직경의 1/3) | 안정성과 정확성을 위해 공작물에 가해지는 압력 감소. |
PTFE 부품 정밀도에 어려움을 겪고 계십니까? KINTEK은 반도체, 의료 및 산업 응용 분야를 위한 고품질 PTFE 구성 요소(씰, 라이너, 실험실 기구) 가공을 전문으로 합니다. 당사는 날카로운 공구, 최적화된 매개변수 및 엄격한 냉각을 결합하여 프로토타입부터 대량 주문까지 정확한 공차와 최소한의 변형으로 맞춤형 부품을 제공합니다. KINTEK의 전문 지식으로 귀하의 PTFE 문제를 해결하십시오. 견적을 원하시면 지금 KINTEK에 문의하십시오!

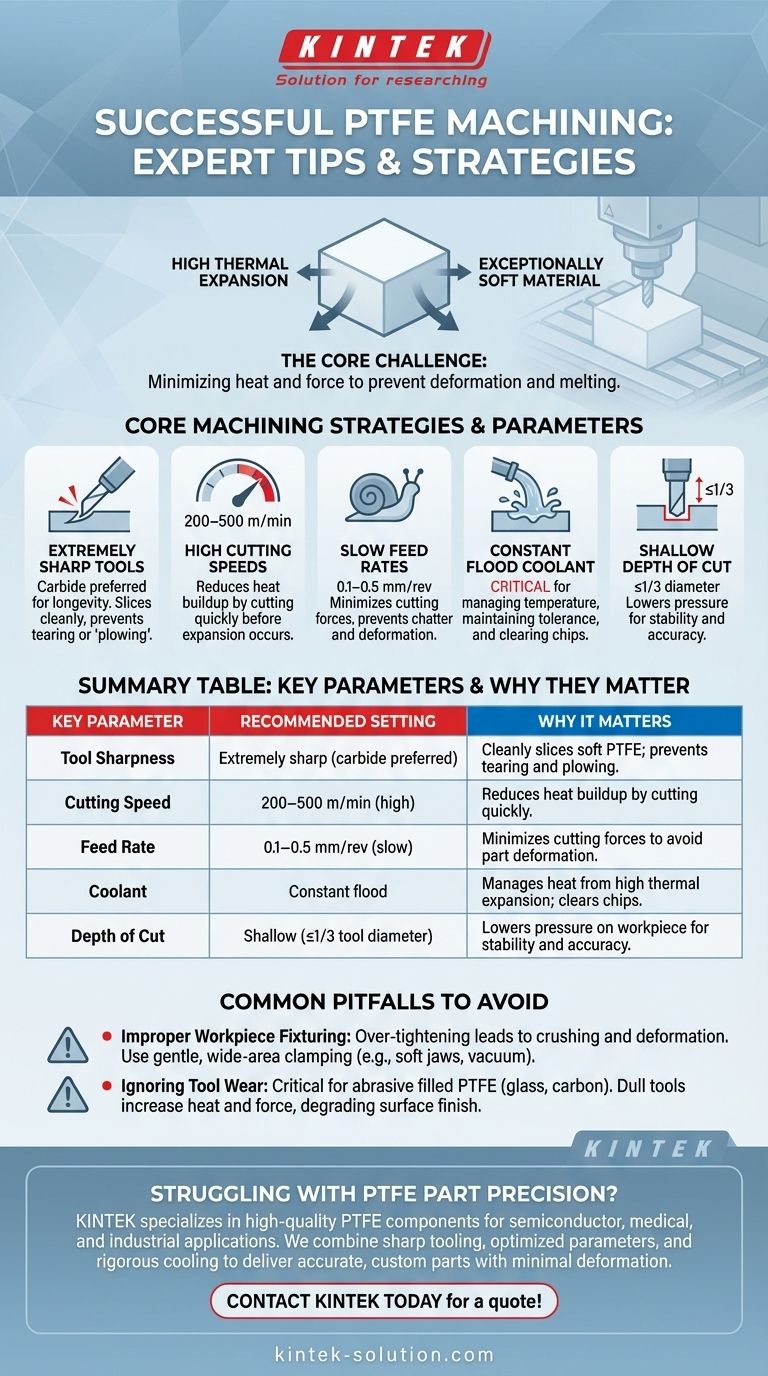

시각적 가이드
관련 제품
- 미세 분석용 내부식성 삼각형 불소중합체 용기, 정밀 가공 맞춤형 PTFE 원뿔형 샘플 셀
- 변환 스토퍼 호환성을 갖춘 맞춤형 폴리테트라플루오로에틸렌(PTFE) 정압 적하 깔때기 내부식성 유체 제어 어셈블리
- 실험실 화학 혼합용 내부식 PTFE 분산 디스크 및 고온 프로펠러 교반 패들
- PFA 플라스크용 맞춤형 PTFE 정압 분액 깔때기 부식 방지 저배경 실험실 기구
- 까다로운 응용 분야를 위한 맞춤형 PTFE 스크레이퍼 및 삽
