고성능 회로 설계에서, 세라믹 충전재는 특히 열 관리 및 고주파 신호 무결성 측면에서 기존의 직조 유리 보강재보다 결정적인 이점을 제공합니다. 이는 우수한 열전도율을 제공하고, 신호를 왜곡하는 섬유 직조 효과를 제거하며, 보다 균일하고 조정 가능한 유전 환경을 가능하게 합니다.
직조 유리가 비용 효율적인 표준인 반면, 세라믹 충전 라미네이트는 열 성능과 고주파 신호 예측 가능성이 필수적인 응용 분야를 위한 우수한 엔지니어링 솔루션입니다. 이는 직조된 직물에 내재된 문제를 해결하는 균질한 재료 구조를 위해 더 높은 비용을 감수합니다.
핵심 차이점: 균질 구조 대 직조 구조
세라믹 충전재의 근본적인 이점은 인쇄 회로 기판(PCB) 라미네이트 재료 내의 물리적 구조에서 비롯됩니다.
직조 유리: 불균일한 구조
FR-4와 같은 표준 PCB 재료는 에폭시 수지에 내장된 유리 섬유의 직조 직물을 사용합니다.
이는 불균일한 유전 매체를 생성합니다. 신호 트레이스가 섬유가 밀집된 "매듭" 또는 수지가 풍부한 "창" 위를 지나갈 수 있으며, 이들은 각각 다른 유전 상수(Dk)를 가집니다.
세라믹 충전재: 균일한 분산
세라믹 충전 라미네이트는 미세한 세라믹 입자가 수지 시스템에 고르게 혼합되어 구성됩니다.
이는 균질하고 등방성인 재료를 만듭니다. 신호 트레이스의 관점에서 볼 때, 유전 특성은 어떤 지점과 어떤 방향에서도 일관됩니다.
고주파 설계를 위한 주요 전기적 이점
고주파(RF, 마이크로파, mmWave) 또는 고속 데이터 속도로 작동하는 회로의 경우, 세라믹 충전재의 균일성은 중요한 성능 이점을 제공합니다.
섬유 직조 효과 제거
직조 유리 직물의 불균일한 Dk는 섬유 직조 효과의 주된 원인입니다.
고속 차동 쌍이 이 불균일한 직조를 가로질러 이동할 때, 한 신호선이 다른 신호선에 비해 빨라지거나 느려질 수 있습니다. 이러한 타이밍 차이를 스큐(skew)라고 하며, 이는 신호 무결성을 심각하게 저하시킵니다.
세라믹 충전 재료는 균질하기 때문에 섬유 직조 효과를 완전히 제거하여 차동 신호가 완벽하게 타이밍을 유지하도록 보장합니다.
안정적이고 예측 가능한 유전 상수(Dk) 달성
세라믹 충전 재료의 균일한 Dk는 회로 성능을 매우 예측 가능하게 만듭니다. 엔지니어는 전자기적 거동을 더 정확하게 모델링할 수 있어, 예상치 못한 신호 무결성 문제 없이 첫 번째 반복에서 예상대로 작동하는 보다 안정적인 설계를 이끌어낼 수 있습니다.
조정 가능한 유전 특성
세라믹 충전재의 종류와 농도는 특정 유전 특성을 달성하도록 설계될 수 있습니다.
이를 통해 유리/수지 시스템으로는 불가능했던 훨씬 더 넓은 범위의 Dk 값을 가진 라미네이트를 만들 수 있으며, 이는 특정 저주파 RF 설계에서 회로 요소의 소형화에 유용할 수 있습니다.
결정적인 열 관리 이점
전기적 성능 외에도 세라믹 충전재는 유리 보강재가 따라올 수 없는 상당한 열적 이점을 제공합니다.
우수한 열전도율
세라믹 재료는 열 절연체인 유리보다 본질적으로 열을 더 잘 전도합니다. 세라믹 입자를 수지 전체에 분산시켜 전체 라미네이트가 열전도성이 높아집니다. 이를 통해 PCB 자체가 방열판 역할을 하여 전력 증폭기나 프로세서와 같은 활성 부품에서 유해한 열을 멀리 끌어낼 수 있습니다.
이 향상된 열 관리는 장치 신뢰성을 개선하고 설계에서 더 높은 전력 밀도를 허용합니다.
상충 관계 이해
세라믹 충전 라미네이트를 선택하는 것은 업계 표준과 비교했을 때의 특정 단점을 고려하는 것을 포함합니다.
비용 및 제조
가장 중요한 상충 관계는 비용입니다. 세라믹 충전 고성능 재료는 직조 유리가 있는 표준 FR-4보다 상당히 비쌉니다.
그 독특한 특성으로 인해 PCB 제조 공정에 대한 조정이 필요할 수도 있습니다.
기계적 강성
직조 유리는 PCB에 탁월한 기계적 강도와 강성을 제공합니다. 세라믹 충전 라미네이트도 견고하지만, 기계적 특성이 다르므로 특정 구조적 성능이 요구되는 설계에서는 이를 고려해야 합니다.
올바른 보강재 선택 방법
선택은 설계의 주요 성능 동인에 직접적으로 달려 있습니다.
- mmWave 또는 고속 디지털 신호가 주요 초점인 경우: 섬유 직조 스큐를 제거하고 신호 무결성을 보장하기 위해 세라믹 충전재가 우수한 선택입니다.
- 전력 장치의 열 관리가 주요 초점인 경우: 세라믹 충전 재료는 열을 효과적으로 관리하고 신뢰성을 향상시키는 데 필요한 열전도율을 제공합니다.
- 비용에 민감한 범용 회로가 주요 초점인 경우: 전통적인 직조 유리 보강재는 가장 실용적이고 경제적인 옵션으로 남아 있습니다.
이러한 근본적인 차이점을 이해함으로써 응용 분야에서 요구하는 정확한 엔지니어링 성능을 제공하는 재료를 선택할 수 있습니다.
요약표:
| 특징 | 세라믹 충전재 | 유리 보강재 |
|---|---|---|
| 구조 | 균질, 등방성 | 직조, 불균일 |
| 열전도율 | 높음 (방열판 역할) | 낮음 (열 절연체) |
| 신호 무결성 | 섬유 직조 효과 및 스큐 제거 | 섬유 직조 효과 및 스큐에 취약 |
| 유전 상수(Dk) | 균일하고 조정 가능 | 불균일 |
| 주요 사용 사례 | 고주파, 고전력, 열 관리 | 비용에 민감한 범용 회로 |
고성능 PCB 응용 분야를 위한 맞춤형 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료 및 산업 분야를 위한 씰, 라이너 및 맞춤형 실험 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 시제품부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 귀하의 설계가 최적의 열 관리 및 신호 무결성을 달성하도록 보장합니다.
지금 문의하여 당사의 PTFE 솔루션이 귀사 제품의 신뢰성과 성능을 어떻게 향상시킬 수 있는지 논의하십시오.

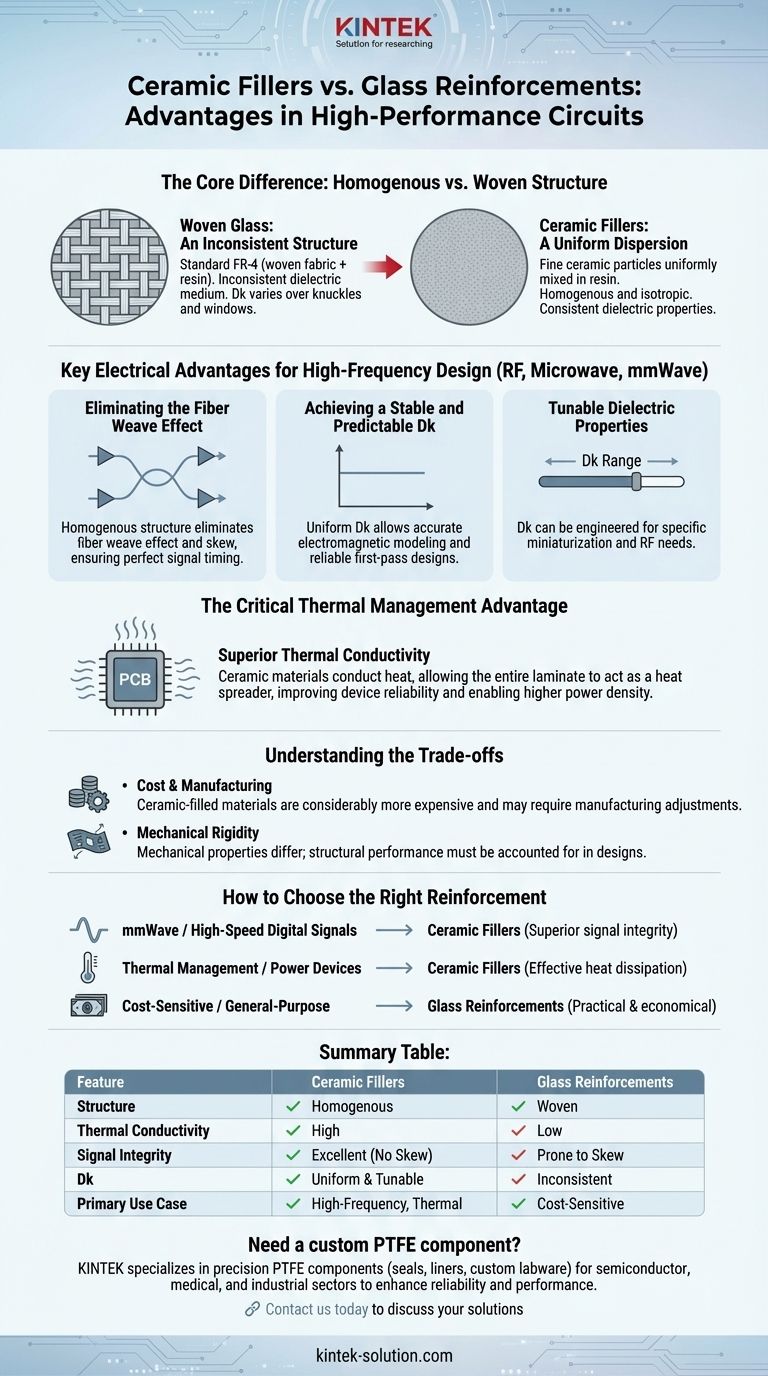

시각적 가이드
