폴리테트라플루오로에틸렌(PTFE) 가공 시 정밀도를 얻으려면, 절삭 매개변수, 열 발생 및 공작물 안정성에 대한 정밀한 제어와 함께 예외적으로 날카로운 공구를 결합해야 합니다. 핵심적인 방법은 HSS 또는 연마된 초경 공구를 사용하고, 제어된 이송 속도(0.1–0.5 mm/rev)로 높은 절삭 속도(200–500 m/min)를 유지하며, 재료의 변형을 방지하기 위해 진공 척과 같은 안정적이고 저압의 고정 장치를 사용하는 것입니다.
PTFE 가공의 중심 과제는 재료를 절삭하는 것이 아니라 고유한 물리적 특성을 관리하는 것입니다. PTFE의 부드러움, 낮은 열전도율, 높은 열팽창률은 성공이 공격적인 재료 제거보다는 변형 및 열 제어에 더 달려 있음을 의미합니다.
핵심 과제 이해: PTFE의 특성
PTFE를 효과적으로 가공하려면 먼저 그 근본적인 특성을 존중해야 합니다. 이러한 특성은 최종 응용 분야에서는 장점이지만 제작 과정에서는 상당한 어려움을 야기합니다.
부드러움과 탄성의 영향
PTFE는 매우 부드러운 재료로, 깨끗하게 전단되기보다는 절삭 공구에 의해 밀려나는 경향이 있습니다.
무디거나 부적절하게 모양이 잡힌 공구를 사용하면 정밀한 절삭 대신 변형, 재료 번짐 및 상당한 버(burr) 발생으로 이어집니다.
높은 열팽창 문제
PTFE는 열팽창 계수가 매우 높습니다. 절삭 마찰로 인한 약간의 온도 상승만으로도 재료가 상당히 팽창할 수 있습니다.
이러한 팽창은 중요한 치수를 벗어나게 하여 열을 세심하게 관리하지 않으면 엄격한 공차를 유지하기 어렵게 만듭니다.
낮은 열전도율의 어려움
금속과 달리 PTFE는 우수한 열 절연체입니다. 절삭 영역에서 열을 잘 방출하지 못합니다.
열이 공구-재료 접합부에 집중되어 빠르게 열팽창, 잠재적인 용융 및 공작물에 스트레스를 유발합니다.
정밀 PTFE 가공의 기둥
PTFE를 마스터하려면 재료의 특성을 네 가지 주요 집중 영역을 통해 다루는 총체적인 접근 방식이 필요합니다.
기둥 1: 공구 선택 및 형상
올바른 공구가 가장 중요한 요소입니다. 목표는 재료를 밀어내는 것이 아니라 썰어내는 것입니다.
극도로 날카로운 절삭날을 사용하십시오. 재료가 밀리거나 변형되는 것을 방지하기 위해 숫돌로 간 날카로운 모서리는 필수적입니다.
올바른 공구 재료를 선택하십시오. 고속강(HSS) 및 초경 공구 모두 효과적이지만, 마찰과 재료 쌓임을 줄이기 위해 초경 공구는 고도로 연마된(래핑된) 표면을 가져야 합니다.
기둥 2: 절삭 매개변수 및 공구 경로
기계 설정은 열 발생과 기계적 스트레스를 최소화하도록 최적화되어야 합니다.
높은 속도와 제어된 이송 속도의 균형을 맞추십시오. 효율적인 절삭을 위해 높은 절삭 속도(200–500 m/min)를 사용하되, 과도한 마찰을 방지하기 위해 적당한 이송 속도(0.1–0.5 mm/rev)를 병행하십시오.
전략적인 공구 경로를 사용하십시오. 일정한 공구 맞물림을 유지하고 진동을 최소화하기 위해 원형 또는 헬리컬 공구 경로를 사용하십시오. 특히 얇은 벽 부분에서는 스트레스를 줄이기 위해 공격적인 전체 폭 절삭을 피하십시오.
기둥 3: 공작물 고정 및 지그
PTFE는 쉽게 변형되므로 공작물을 고정하는 방법은 절삭하는 방법만큼 중요합니다.
클램핑 압력을 최소화하십시오. 표준 바이스를 너무 세게 조이면 재료가 압축되고 왜곡되어 압력이 해제된 후 부정확한 최종 치수로 이어집니다.
완벽한 지지력을 제공하십시오. 변형 없이 최대의 안정성을 보장하기 위해 진공 척이나 부품 모양에 맞게 맞춤 제작된 소프트 조(soft jaw)와 같이 공작물 전체를 지지하는 고정 장치를 사용하십시오.
기둥 4: 열 및 칩 관리
치수 정확도를 유지하려면 온도 제어가 필수적입니다.
적절한 냉각수를 사용하십시오. 집중 냉각수 또는 압축 공기는 절삭 영역에서 열을 제거하고 PTFE가 자주 생성하는 길게 늘어지는 칩을 제거하는 데 도움이 될 수 있습니다.
전략적인 일시 정지를 고려하십시오. 긴 절삭 주기 또는 깊은 절삭의 경우, 주기적인 일시 정지를 프로그래밍하면 재료가 냉각되고 안정화되어 열 축적이 공차를 손상시키는 것을 방지할 수 있습니다.
상충 관계 이해
PTFE로 정밀도를 얻는 것은 상충되는 요인들의 균형을 맞추는 것을 포함합니다. 이러한 절충안을 이해하는 것이 문제 해결 및 공정 최적화의 핵심입니다.
속도 대 열 발생
높은 절삭 속도는 더 나은 표면 마감을 촉진하지만, 이를 너무 높이면 적절한 냉각 없이 과도한 열이 발생하여 부품이 팽창하고 공차를 벗어나게 됩니다. 최적의 속도는 일반적으로 열 효과가 관리 불가능해지기 직전의 최고 속도입니다.
클램핑력 대 부품 안정성
안정적인 부품은 떨림을 방지하고 정확성을 보장합니다. 그러나 PTFE의 부드러움 때문에 금속에서 안정성을 위해 필요한 힘은 상당한 변형을 일으킵니다. 목표는 부품의 움직임이나 진동을 제거할 수 있는 최소한의 클램핑력을 찾는 것입니다.
비용 대 복잡성
최고 수준의 정밀도를 달성하려면 종종 고급 장비가 필요합니다. 다축 CNC 기계는 복잡한 형상을 가능하게 하며, 삼차원 측정기(CMM)는 엄격한 공차를 확인하는 데 필요하여 전체 공정의 비용과 복잡성을 증가시킵니다.
귀하의 프로젝트에 적용하는 방법
귀하의 특정 가공 전략은 부품에 가장 중요한 결과에 따라 안내되어야 합니다.
- 주요 초점이 엄격한 치수 공차인 경우: 냉각수 및 일시 정지를 사용하여 공격적인 열 관리를 우선시하고, 프로그래밍된 치수가 잠재적인 열 팽창을 고려하도록 보장하십시오.
- 주요 초점이 우수한 표면 마감인 경우: 제어되고 일관된 이송 속도로 가능한 가장 높은 스핀들 속도에서 극도로 날카롭고 연마된 공구를 사용하는 데 집중하십시오.
- 주요 초점이 복잡한 형상 가공인 경우: 견고하고 완전 지지되는 공작물 고정에 투자하고 스트레스와 공구 교환을 최소화하는 다축 공구 경로를 활용하십시오.
궁극적으로 PTFE를 정밀하게 가공하는 것은 섬세한 기술의 연습이며, 재료에 대한 깊은 이해가 모든 도구 중에서 가장 중요하다는 것을 증명합니다.
요약표:
| 핵심 실천 | 주요 목표 | 핵심 고려 사항 |
|---|---|---|
| 공구 선택 및 형상 | 깨끗한 전단, 번짐 방지 | 극도로 날카로운 HSS 또는 연마된 초경 공구 사용. |
| 절삭 매개변수 | 열 및 스트레스 최소화 | 고속(200-500 m/min), 제어된 이송(0.1-0.5 mm/rev). |
| 공작물 고정 및 지그 | 변형 방지 | 진공 척과 같은 저압, 완전 지지 방식 사용. |
| 열 및 칩 관리 | 치수 정확도 유지 | 열 제어를 위해 냉각수/공기 및 전략적 일시 정지 사용. |
KINTEK과 함께 PTFE 부품에서 비교할 수 없는 정밀도를 달성하십시오
까다로운 표준에 맞게 PTFE를 가공하려면 전문적인 전문 지식과 힘보다 섬세한 기술에 중점을 두어야 합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험실 기구를 포함한 정밀 PTFE 부품을 제조합니다. 우리는 날카로운 공구, 정밀한 매개변수 및 안정적인 고정 장치라는 중요한 균형을 마스터하여 프로토타입부터 대량 생산에 이르기까지 뛰어난 치수 정확도와 표면 마감을 갖춘 부품을 제공합니다.
귀하의 가장 까다로운 프로젝트에 저희의 깊은 재료 지식을 적용해 보겠습니다. 상담 및 견적을 위해 지금 KINTEK에 문의하십시오.

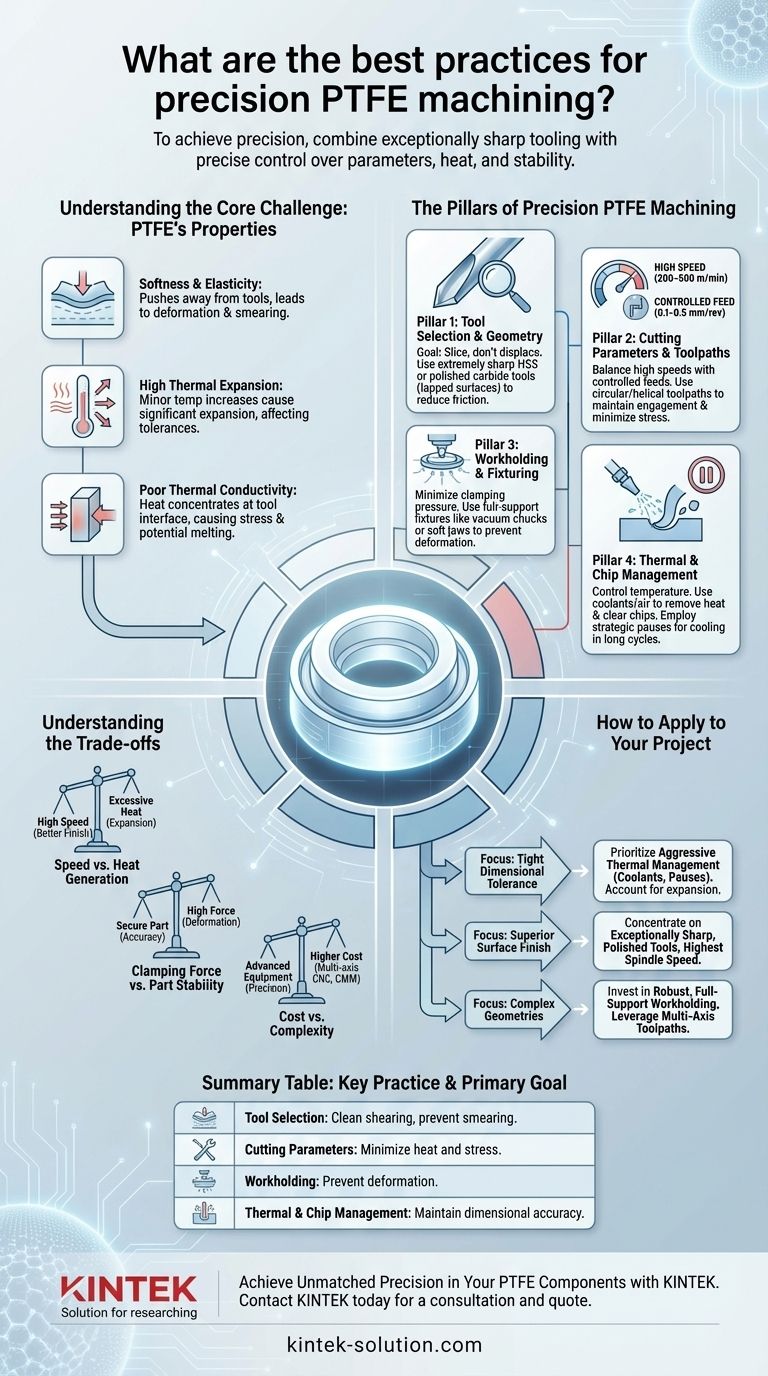

시각적 가이드
