Ptfe의 가공 방법은 무엇인가요? 압축 성형 및 가공 가이드

일반 플라스틱과 달리, 폴리테트라플루오로에틸렌(PTFE)은 녹는 점도가 매우 높아 가열해도 흐르지 않습니다. 이 특성 때문에 사출 성형과 같은 기존의 방법으로는 가공이 불가능합니다. 대신, PTFE 부품은 주로 압축 성형과 후속 가공이라는 두 단계 공정을 통해 만들어집니다.

PTFE 가공의 핵심 원리는 먼저 압축과 열을 통해 원료 분말을 고체 형태의 '스톡 형상(stock shape)'에 가깝게 응집시킨 다음, 표준 가공 기술을 사용하여 해당 형상을 정밀한 최종 부품으로 다듬는 것입니다.

원료 폴리머에서 사용 가능한 형태로

최종 부품을 만들기 전에, 원료 PTFE 재료를 만들고 작업 가능한 고체로 응집시켜야 합니다. 이 초기 단계가 재료의 특성과 잠재적인 응용 분야를 결정합니다.

현탁 중합 대 분산 중합

여정은 중합에서 시작되며, 두 가지 방법이 서로 다른 형태의 원료 PTFE를 생성합니다. 현탁 중합(Suspension polymerization)은 고체 성형 부품의 기초가 되는 과립형 수지 또는 미세 분말을 생성합니다.

반면에 분산 중합(Dispersion polymerization)은 우유 같은 페이스트 형태의 물질을 생성합니다. 이 형태는 논스틱 조리기구에 사용되는 것과 같은 얇은 필름 및 코팅을 만드는 데 이상적입니다.

성형을 위한 분말 준비

현탁 중합으로 생성된 미세 분말은 흐름성이 좋지 않아 취급이 어렵습니다. 이를 극복하기 위해 응집(agglomeration)이라는 공정을 통해 더 큰 펠릿으로 가공됩니다.

여기에는 용매와 함께 분말을 텀블링하여 성형 공정에 이상적인 보다 균일하고 자유롭게 흐르는 과립을 형성하도록 하는 과정이 포함됩니다.

압축 성형: 스톡 형상 만들기

고체 PTFE를 성형하는 가장 일반적인 방법은 압축 성형(compression molding)입니다. PTFE 펠릿을 몰드에 붓고, 고압으로 압축한 다음, 소결(sintering)이라는 공정을 통해 오븐에서 가열합니다.

이 공정은 PTFE 입자를 단단하고 내구성 있는 블록, 로드 또는 튜브로 융합시킵니다. 이러한 "스톡 형상"은 다음 제조 단계의 원료가 됩니다.

최종 부품 성형: PTFE 가공

일단 고체 스톡 형상이 만들어지면, 최종 부품의 정확한 치수와 특징을 얻기 위해 가공해야 합니다.

가공이 필수적인 이유

성형만으로는 복잡한 형상을 얻을 수 없기 때문에, 가공은 거의 모든 복잡한 PTFE 부품에 사용되는 방법입니다. 이를 통해 캐비티, 나사산 및 정밀 공차 기능을 만들 수 있습니다.

주요 가공 기술

표준 CNC(컴퓨터 수치 제어) 장비가 PTFE 성형에 사용됩니다. 가장 일반적인 기술은 다음과 같습니다:

CNC 선삭(Turning): 링, 씰, 샤프트, 와셔와 같은 원통형 부품을 만드는 데 사용됩니다.
CNC 밀링(Milling): 복잡한 패턴, 슬롯 및 비대칭 특징을 가진 더 복잡한 부품을 만드는 데 사용됩니다.
드릴링 및 탭핑(Drilling and Tapping): 부품 내부에 정밀한 구멍과 내부 나사산을 만드는 데 사용됩니다.

마감 및 후처리

가공 후 부품은 후처리 단계를 거칠 수 있습니다. 여기에는 절삭 공구로 남은 거친 모서리를 제거하기 위한 디버링(deburring)과 부품이 모든 품질 및 성능 표준을 충족하도록 보장하기 위한 더 매끄러운 표면 마감을 위한 연마(polishing)이 포함됩니다.

PTFE 가공의 장단점 이해

PTFE는 부드럽고 자르기 쉽지만, 고유한 재료 특성으로 인해 정밀도를 달성하는 것이 어려울 수 있습니다.

열팽창의 어려움

PTFE는 매우 높은 열팽창 계수(coefficient of thermal expansion)를 가집니다. 이는 온도 변화에 따라 크게 팽창하고 수축한다는 것을 의미합니다. 가공 중에 발생하는 열은 부품을 팽창시켜 엄격한 공차 유지를 어렵게 만들 수 있습니다.

응력 크리프(Stress Creep) 문제

PTFE는 또한 응력 크리프(stress creep)에 취약한데, 이는 지속적인 부하 하에서 시간이 지남에 따라 재료가 서서히 변형되는 경향입니다. 이 특성은 최종 응용 분야에서 부품 파손을 방지하기 위해 초기 설계 시 고려되어야 합니다.

응용 분야에 맞는 올바른 선택

최종 목표에 가공 방법을 일치시키는 것이 성공적인 결과를 위해 중요합니다.

단단하고 정밀한 부품(예: 절연체, 밸브 시트 또는 부싱) 제작에 중점을 둔 경우: 스톡 형상을 압축 성형한 다음 CNC 가공하는 경로를 따라야 합니다.
다른 물체에 얇은 논스틱 표면을 도포하는 데 중점을 둔 경우: PTFE 분산 페이스트에서 파생된 코팅이 필요합니다.
대량으로 매우 단순한 모양(예: 기본 와셔)을 생산하는 데 중점을 둔 경우: 최종 모양으로 압축 성형하는 것이 실행 가능하고 비용 효율적인 옵션일 수 있습니다.

궁극적으로 PTFE 부품을 성공적으로 제조하는 것은 그 고유한 특성을 거스르지 않고 그 특성을 염두에 두고 설계하는 데 달려 있습니다.

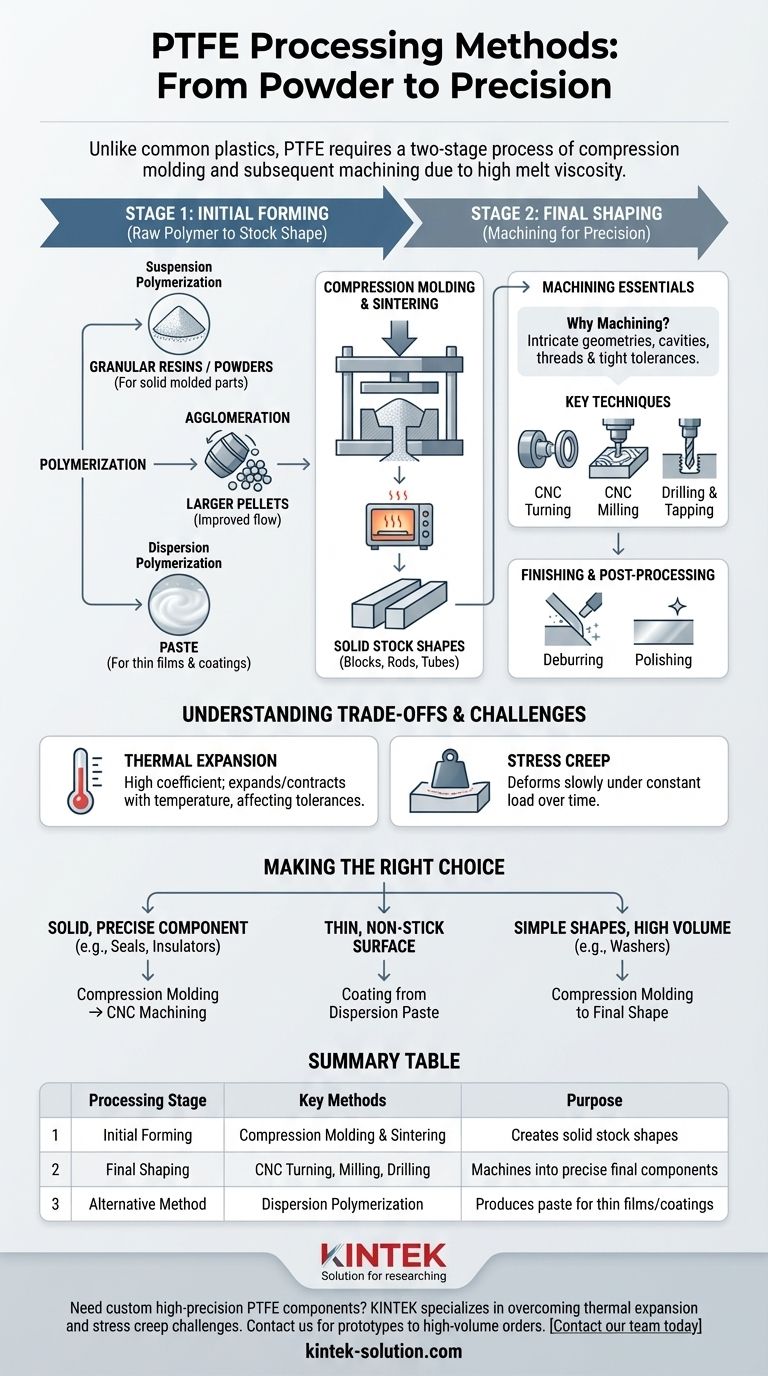

요약표:

가공 단계	주요 방법	목적
초기 성형	압축 성형 및 소결	PTFE 분말에서 고체 스톡 형상(블록, 로드, 튜브)을 생성합니다.
최종 성형	CNC 선삭, 밀링, 드릴링	스톡 형상을 정밀하고 복잡한 최종 부품으로 가공합니다.
대안적 방법	분산 중합	고체 부품이 아닌 얇은 필름 및 코팅용 페이스트를 생성합니다.
