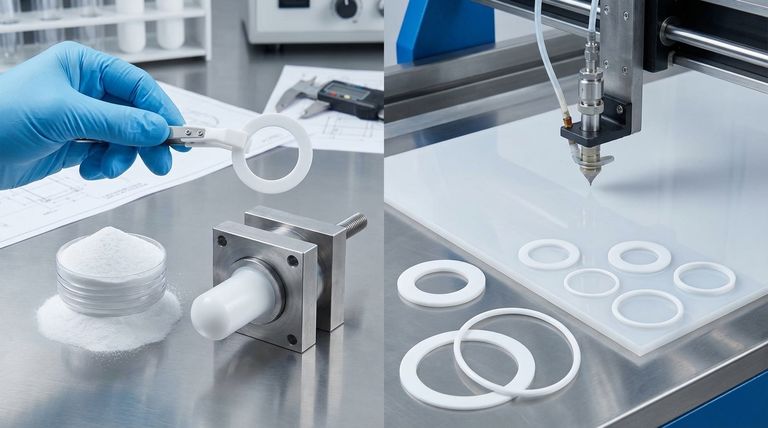

순수 폴리테트라플루오로에틸렌(PTFE) 개스킷을 제조하는 두 가지 주요 방법은 직접 성형(direct molding)과 절삭 가공(subtractive cutting)입니다. 성형은 원료 PTFE 수지 분말에서 직접 개스킷을 형성하는 것을 포함하는 반면, 절삭은 시트나 로드와 같은 사전 제작된 재료 형태에서 개스킷을 가공하는 것을 포함합니다. 각 방법은 최종 제품의 밀도, 유연성 및 치수 정확도에 대해 뚜렷한 영향을 미칩니다.
성형된 PTFE 개스킷과 절삭된 PTFE 개스킷 사이의 선택은 중요한 엔지니어링 결정입니다. 이는 성형 부품에서 발생할 수 있는 불균일한 재료 밀도와 재고 재료에서 절삭된 부품에서 발생할 수 있는 잔류 응력 및 변형 위험 사이의 근본적인 상충 관계를 나타냅니다.
두 가지 핵심 제조 철학
순수 PTFE 개스킷이 어떻게 만들어지는지 이해하는 것은 원료 분말에서 시작하는 것과 고체 재료 블록에서 시작하는 것의 두 가지 뚜렷한 접근 방식을 인식하는 것에서 시작됩니다.
방법 1: 성형(직접 형성)
성형, 특히 압축 성형(compression molding)은 바닥부터 개스킷을 만듭니다. 이 공정에는 순수 PTFE 분말(종종 윤활제와 혼합됨)을 가져와 금형 또는 "예비 성형체(preform)"로 압착하는 과정이 포함됩니다.
이 예비 성형된 모양은 소결(sintering)이라는 공정에서 압력 하에 가열됩니다. 이로써 PTFE 입자가 융합되어 고체 최종 개스킷이 형성되며, 최종 부품이 순 치수(net shape)로 만들어집니다.
방법 2: 절삭(절삭 가공)
두 번째 접근 방식은 시트, 로드 또는 튜브와 같은 크고 사전 소결된 PTFE 재료 조각에서 개스킷을 절단하거나 가공하는 것입니다. 이는 최종 모양을 얻기 위해 재료를 제거하는 절삭 공정입니다.
다양한 절삭 기술이 사용되며, 각각은 다른 요구 사항에 적합합니다:
- 선삭/스키빙(Turning/Skiving): 회전하는 PTFE 로드 또는 실린더에서 얇은 재료 층을 "깎아내거나" 절단하여 얇은 시트나 특정 원형 개스킷 프로파일을 만드는 공정입니다.
- 다이 커팅(Die Cutting): PTFE 시트에서 개스킷을 펀칭하기 위해 날카롭고 맞춤형 모양의 다이를 사용하는 고속 방법입니다. 대량으로 정확하고 복잡한 모양을 생산하는 데 매우 효율적입니다.
- 워터젯 절단(Waterjet Cutting): 이 기술은 고압의 물줄기를 사용하여 PTFE 재료를 절단합니다. 매우 정밀하며 열 응력을 유발하지 않고 매우 두꺼운 개스킷(최대 6인치)을 절단하는 데 이상적입니다.
상충 관계 이해하기
어떤 제조 방법도 완벽하지 않습니다. 각각은 최종 개스킷의 성능에 영향을 미치는 고유한 장점과 단점을 가지고 있습니다.
성형 개스킷의 과제
성형 개스킷의 주요 관심사는 재료의 일관성입니다. 성형 공정은 부품 전체에 불균일한 밀도를 초래할 수 있습니다.
이러한 불일치는 열악하거나 예측할 수 없는 유연성을 초래하고 약점을 만들어 압력 하에서 개스킷의 밀봉 능력을 손상시킬 수 있습니다.
절삭 개스킷의 과제
재고 재료, 특히 선삭 또는 스키빙으로 절단된 개스킷은 일반적으로 균일한 밀도를 가지며, 이는 상당한 성능 이점입니다.
그러나 가공 공정은 재료에 내부 응력을 유발할 수 있습니다. 이로 인해 완성된 개스킷이 변형되거나 휘어질 수 있으며, 이는 설치를 복잡하게 하고 플랜지 표면에 적절하고 균일한 밀봉을 방해할 수 있습니다.
정밀도 및 복잡성
현대의 절삭 방법은 뛰어난 정밀도를 제공합니다. 다이 커팅은 ±0.015인치의 엄격한 공차를 달성할 수 있으며 복잡한 디자인에 탁월합니다.
워터젯 절단은 유사한 정밀도와 반복성을 제공하며, 다른 절단 방법에서 흔히 발생하는 열 변형 없이 매우 두꺼운 재료를 처리할 수 있다는 추가적인 이점이 있습니다.
재료 순도에 대한 참고 사항
질문에서 "순수" PTFE 개스킷을 지정했는데, 이는 버진 PTFE(Virgin PTFE)로 알려진 것과 일치합니다. 이 등급은 첨가제 없이 100% 순수 PTFE 수지로 만들어집니다.
내마모성 향상이나 부하 하에서의 변형 감소를 위해 유리 또는 흑연과 같은 첨가제가 포함된 충전 PTFE(Filled PTFE)와 구별하는 것이 중요합니다. 제조 선택은 때때로 재료가 버진인지 충전인지에 따라 영향을 받을 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷을 선택하려면 제조 방법의 강점을 특정 엔지니어링 목표와 일치시켜야 합니다.
- 재료 일관성과 예측 가능한 밀봉이 주요 초점인 경우: 균일한 밀도를 보장하기 위해 고품질의 응력 완화된 시트 또는 로드에서 절단된 개스킷을 선택하십시오.
- 복잡하고 동일한 부품의 대량 생산이 주요 초점인 경우: 다이 커팅은 규모에 맞는 정밀도와 비용 효율성의 탁월한 균형을 제공합니다.
- 매우 두꺼운 개스킷 또는 특이한 모양이 주요 초점인 경우: 워터젯 절단은 가장 안정적인 정밀도를 제공하며 재료에 열 관련 응력을 유발하는 것을 방지합니다.
궁극적으로 개스킷의 출처를 이해하는 것이 시스템에서 신뢰성을 보장하는 열쇠입니다.
요약표:
| 방법 | 공정 설명 | 주요 장점 | 주요 단점 |
|---|---|---|---|
| 성형(압축) | PTFE 분말에서 직접 소결을 통해 개스킷을 형성합니다. | 순 치수 부품 생성. | 불균일한 밀도 및 약점의 위험. |
| 절삭(절삭 가공) | 사전 제작된 PTFE 시트/로드에서 개스킷을 가공합니다. | 우수하고 균일한 재료 밀도. | 응력을 유발하여 변형을 일으킬 수 있음. |
응용 분야의 요구 사항에 맞춰진 안정적인 PTFE 개스킷 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 개스킷을 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 절삭 개스킷의 재료 일관성이 우선이든 성형 부품의 설계 유연성이 우선이든, 당사의 전문가는 최적의 솔루션으로 안내할 것입니다. 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 성능과 신뢰성을 보장합니다.
프로젝트에 대해 논의하고 견적을 받으려면 지금 문의하십시오!

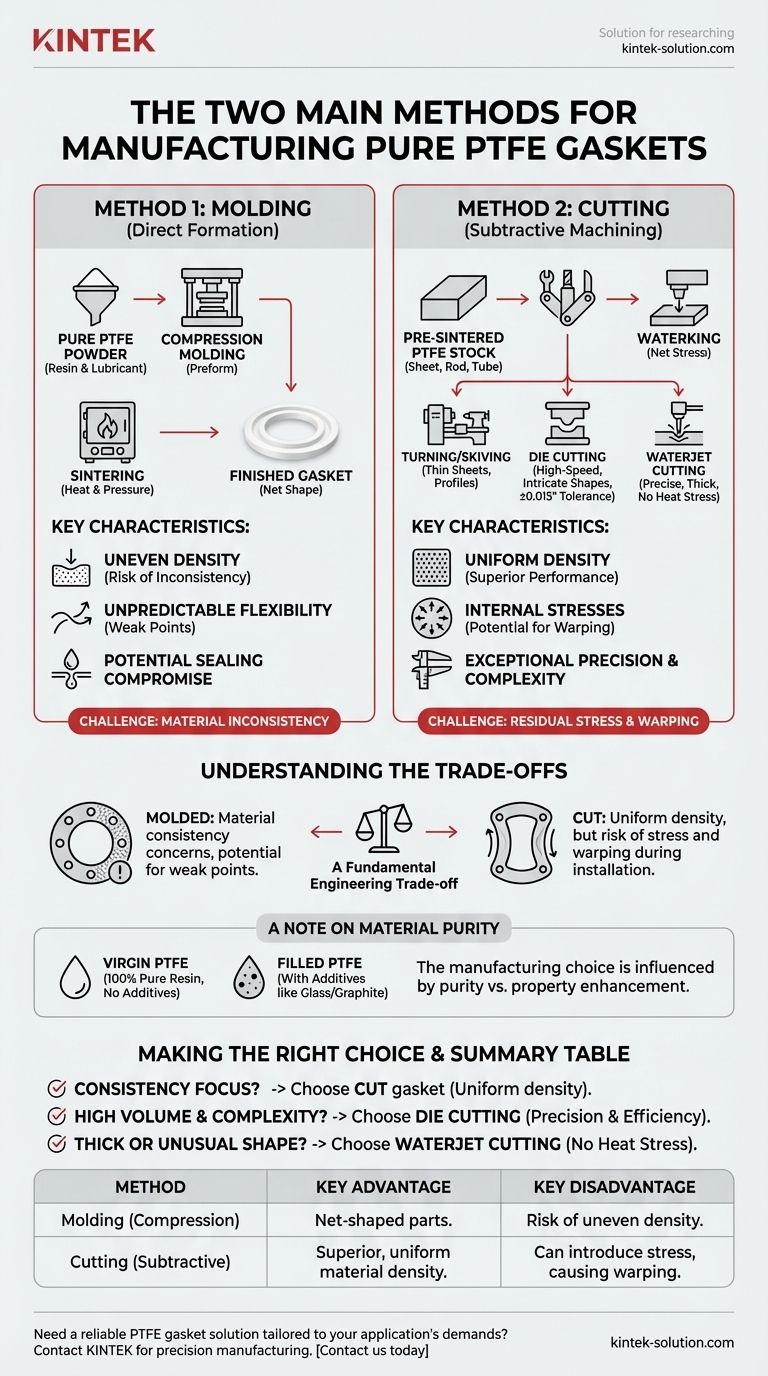

시각적 가이드
