PTFE(폴리테트라플루오로에틸렌) 부품을 가공하려면 낮은 마찰, 높은 내화학성, 열 안정성 등 소재의 고유한 특성으로 인해 특수한 기술이 필요합니다.이 공정에는 다음과 같은 맞춤형 부품을 만들기 위한 정밀 절단, 성형 및 마감이 포함됩니다. 플랜지용 PTFE 개스킷 , 씰 및 복잡한 어셈블리.주요 과제에는 공구 마모, 버 형성 및 치수 정확도 유지가 포함되며, 고급 CNC 가공, 최적화된 공구 선택 및 냉각 전략을 통해 해결되는 경우가 많습니다.
핵심 포인트 설명:
1. 재료 준비
- PTFE는 막대, 시트 또는 블록으로 공급되며 대략적인 치수에 맞게 미리 절단되어 있습니다.
- PTFE의 부드러움으로 인해 가공 중 변형을 방지하려면 적절한 클램핑이 중요합니다.
2. 도구 선택
- 전문 도구:마모를 최소화하려면 카바이드 또는 다이아몬드 코팅 공구(예: 엔드밀, 드릴)를 사용하는 것이 좋습니다.
- 공구 형상:날카롭고 경사각이 높은 공구는 절삭력과 열 발생을 줄여줍니다.
- 윤활:냉각수 또는 공기 분사가 열을 발산하여 재료가 뒤틀리거나 녹는 것을 방지합니다.
3. 가공 기술

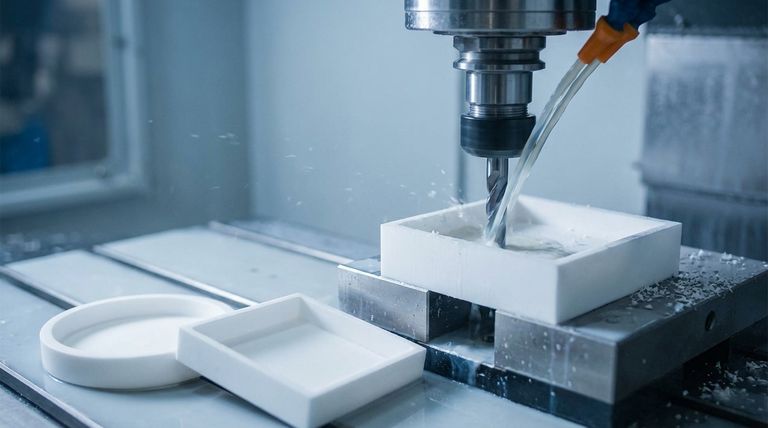

- CNC 가공:다축 CNC 기계로 복잡한 형상을 정밀하게 절단할 수 있습니다.
-
최적화된 매개변수:
- 속도:적당한 스핀들 속도(예: 300-1,000RPM)는 효율성과 공구 수명의 균형을 유지합니다.
- 이송 속도:이송 속도가 높을수록 열 축적이 줄어들지만 찢어지지 않도록 주의 깊게 제어해야 합니다.
- 도구 경로:적응형 도구 경로는 도구의 개입을 최소화하고 잡음을 방지합니다.
4. 과제 및 솔루션
- 버 형성:날카로운 공구와 연마된 모서리로 버를 줄이며, 가공 후 디버링이 필요할 수 있습니다.
- 재료 확장:PTFE의 열팽창에는 공차 허용치가 필요합니다.
- 표면 마감:느리고 미세한 패스로 더 매끄러운 표면을 만들고 스키빙 또는 연마와 같은 2차 공정으로 모서리를 다듬습니다.
5. 마무리 과정
- 청소:PTFE와 호환되는 용매로 가공 잔여물을 제거합니다.
- 검사:마이크로미터 또는 CMM을 사용하여 치수 및 표면 품질을 확인합니다.
- 후처리:어닐링은 필요한 경우 내부 스트레스를 완화합니다.
6. 응용 분야 및 맞춤화
- PTFE 가공은 화학 공정(예: 개스킷, 라이너) 및 의료 기기와 같은 산업에 적합합니다.
- 맞춤형 부품은 공차와 기능을 미세 조정하기 위해 반복적인 프로토타입 제작이 필요한 경우가 많습니다.
이러한 단계를 통합함으로써 제조업체는 PTFE 부품이 엄격한 성능 기준을 충족하는 동시에 재료의 가공 특성을 해결할 수 있습니다.구매자의 경우 이 프로세스를 이해하면 요구 사항을 지정하고 공급업체의 역량을 평가하는 데 도움이 됩니다.

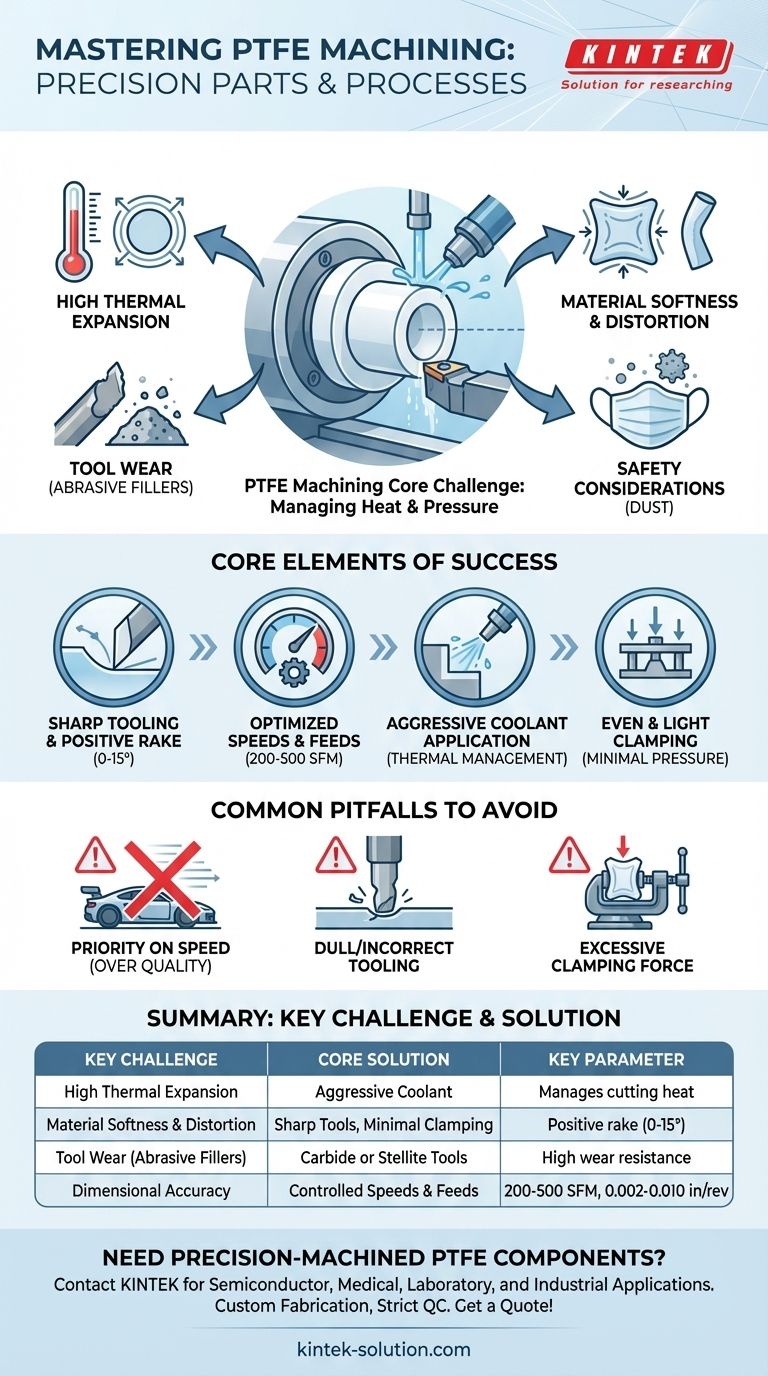

요약 표:
| 주요 단계 | 세부 정보 |
|---|---|
| 재료 준비 | 미리 절단된 PTFE 로드/시트, 변형 방지를 위한 고정 클램핑. |
| 공구 선택 | 카바이드/다이아몬드 코팅 공구, 날카로운 형상, 열 관리를 위한 냉각수. |
| 가공 | CNC 다축 정밀도, 최적화된 속도/이송 속도, 적응형 공구 경로. |
| 도전 과제 | 버 감소, 열팽창 허용치, 미세한 표면 마감. |
| 마감 | 솔벤트 세척, 치수 검사, 응력 완화 어닐링. |
| 애플리케이션 | 맞춤형 개스킷, 라이너, 의료 기기, 반복적인 프로토타이핑. |
