간단히 말해, 열성형은 PTFE 씰의 내부 직경을 일시적으로 확장하여 설치를 단순화하는 제조 공정입니다. 이 공정은 열과 기계적 스트레칭을 사용하여 씰을 더 큰 크기로 고정합니다. 일단 설치되면, 마찰로 인한 작동열이 씰이 "기억"했던 원래의 더 작은 치수로 수축하도록 유도하여 단단하고 효과적인 씰을 만듭니다.
PTFE의 핵심 과제는 이것이 고무와 같은 유연한 엘라스토머가 아니라 단단한 플라스틱이라는 점입니다. 열성형 공정은 PTFE의 고유한 "형상 기억" 특성을 영리하게 사용하여 이 설치 문제를 극복하고, 손상 없는 조립과 최종 적용에서 신뢰할 수 있는 씰링을 보장합니다.
핵심 과제: PTFE의 탄성 부족
열성형이 왜 필요한지 이해하려면 먼저 재료 자체를 이해해야 합니다. PTFE는 고무나 실리콘과 같은 일반적인 씰링 재료와 근본적으로 다릅니다.
표준 씰이 늘어났다가 돌아오는 이유
니트릴이나 바이톤(Viton)으로 만든 O-링과 같은 엘라스토머 씰은 탄성이 매우 높습니다. 샤프트 위로 늘릴 수 있으며, 분자 구조가 자연스럽게 원래 크기로 되돌아가 즉각적인 씰링을 생성합니다.
PTFE의 고유한 강성
PTFE(폴리테트라플루오로에틸렌)는 엘라스토머가 아닌 플라스틱입니다. 탄성이 매우 낮습니다. 표준 PTFE 씰을 샤프트 위로 늘리려고 하면 영구적인 변형, 균열 또는 씰 립의 완전한 파손이 발생할 수 있습니다.
열성형 공정, 단계별
열성형 공정은 설치를 가능하게 하되 최종 씰링 기능은 손상시키지 않도록 PTFE 요소를 수정하는 정교한 해결책입니다.
1단계: 최종 직경으로 성형
먼저, 씰은 최종 작동 상태에 필요한 정확한 내부 직경(ID)으로 제조됩니다. 이것이 씰이 최종적으로 돌아가게 될 "기억" 크기입니다.
2단계: 기계적 스트레칭 및 가열
완성된 씰은 씰의 원래 ID보다 큰 정밀하게 크기가 지정된 맨드릴 또는 콘 위로 늘어납니다. 이 늘어난 위치에 고정된 상태에서 제어된 열이 가해집니다.
3단계: 새 크기로 "고정"하기 위해 냉각
요소는 맨드릴 위에서 고정된 상태로 냉각됩니다. 이 열 사이클은 폴리머 사슬을 새롭고 확장된 위치에 잠급니다. 그 결과, 내부 직경이 의도된 최종 크기보다 의도적으로 더 큰 PTFE 씰이 생성됩니다.
설치 및 활성화: 최종 단계
열성형 공정의 마법은 씰이 공장을 떠난 후에 일어납니다.
설치 용이성
씰의 ID가 일시적으로 확대되었기 때문에 과도한 힘을 가하지 않고도 샤프트 위로 또는 하우징 안으로 쉽고 안전하게 밀어 넣을 수 있습니다. 이는 그렇지 않으면 단단한 씰을 손상시킬 미세한 찢김과 영구적인 늘어남을 방지합니다.
형상 기억 활성화
장비가 작동을 시작하면 샤프트와 씰 사이의 마찰로 인해 열이 발생합니다. 이 작동열이 씰의 최종 변형을 위한 방아쇠 역할을 합니다.
예정된 크기로 복귀
가해진 열은 PTFE의 분자 구조가 원래의 더 안정적인 상태로 되돌아가도록 유도합니다. 씰은 처음에 성형되었던 더 작은 ID로 다시 수축하여 샤프트에 대해 꼭 맞고 매우 효과적인 씰을 만듭니다.
절충점 이해하기
효과적이지만, 열성형 공정은 특정 조건에 의존하며 성공에 중요한 고려 사항을 도입합니다.
온도 의존성
이 공정은 본질적으로 씰을 활성화하기 위해 작동열에 의존합니다. 너무 차갑게 작동하거나 간헐적으로 작동하는 응용 분야에서는 씰이 완전히 또는 일관되게 수축하지 않아 성능이 저하될 수 있습니다.
재료 무결성이 핵심
"형상 기억" 효과의 효과와 예측 가능성은 PTFE 화합물의 품질과 특정 배합에 크게 좌우됩니다. 불순물이나 잘못된 첨가제는 공정을 방해할 수 있습니다.
만능 해결책이 아님
열성형은 뚜렷한 형상 기억을 나타내는 PTFE와 같은 열가소성 수지에 구체적입니다. 이러한 특성을 공유하지 않는 고무와 같은 전통적인 열경화성 엘라스토머에는 적용되지 않습니다.
목표에 맞는 올바른 선택하기
이 공정을 이해하면 까다로운 응용 분야에 적합한 씰을 선택하는 데 도움이 됩니다.
- 주요 초점이 고온 성능인 경우: 열성형 PTFE 씰은 탁월한 선택입니다. 엘라스토머를 파괴할 열이 바로 PTFE 씰을 활성화하고 완벽하게 만드는 열이기 때문입니다.
- 주요 초점이 단단한 씰의 쉽고 손상 없는 조립인 경우: 열성형 공정은 치수적으로 중요한 PTFE 씰의 설치를 실용적이고 신뢰할 수 있게 만드는 핵심 기술입니다.
- 주요 초점이 동적 응용 분야에서의 내화학성인 경우: 열성형을 통해 설치 중 물리적 강성과 싸우지 않고도 PTFE의 우수한 화학적 불활성을 활용할 수 있습니다.
궁극적으로 열성형은 고성능 재료를 설치하기 어려운 부품에서 실용적이고 신뢰할 수 있는 씰링 솔루션으로 변화시키는 중요한 제조 단계입니다.
요약표:
| 공정 단계 | 주요 조치 | 결과 |
|---|---|---|
| 1. 초기 성형 | 씰이 최종 의도된 내부 직경(ID)으로 성형됩니다. | 씰의 영구적인 "기억" 크기를 설정합니다. |
| 2. 스트레칭 및 가열 | 씰이 맨드릴 위로 늘어나고 제자리에 고정된 상태에서 가열됩니다. | 폴리머 사슬이 일시적으로 더 큰 크기로 잠깁니다. |
| 3. 냉각 | 씰이 맨드릴 위에서 냉각됩니다. | 새로 확장된 ID가 "고정"되어 설치가 단순화됩니다. |
| 4. 활성화 | 사용 중 마찰로 인해 열이 발생합니다. | 씰이 원래 ID로 수축하여 완벽한 씰을 만듭니다. |
신뢰할 수 있고 고성능인 PTFE 씰 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 열성형 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 전문 지식은 귀사의 씰이 최고 수준으로 제작되도록 보장하여 가장 까다로운 응용 분야에서 쉬운 설치와 장기적인 신뢰성을 보장합니다.
당사가 제공하는 사항:
- 맞춤형 제작: 프로토타입부터 대량 생산까지.
- 재료 전문 지식: 예측 가능한 형상 기억 및 성능을 위한 최적의 PTFE 배합.
- 정밀 생산: 고객의 정확한 사양에 맞춰 설계된 씰.
가장 어려운 씰링 문제를 해결할 수 있도록 도와드리겠습니다. 지금 KINTEK에 문의하여 상담을 받아보십시오!

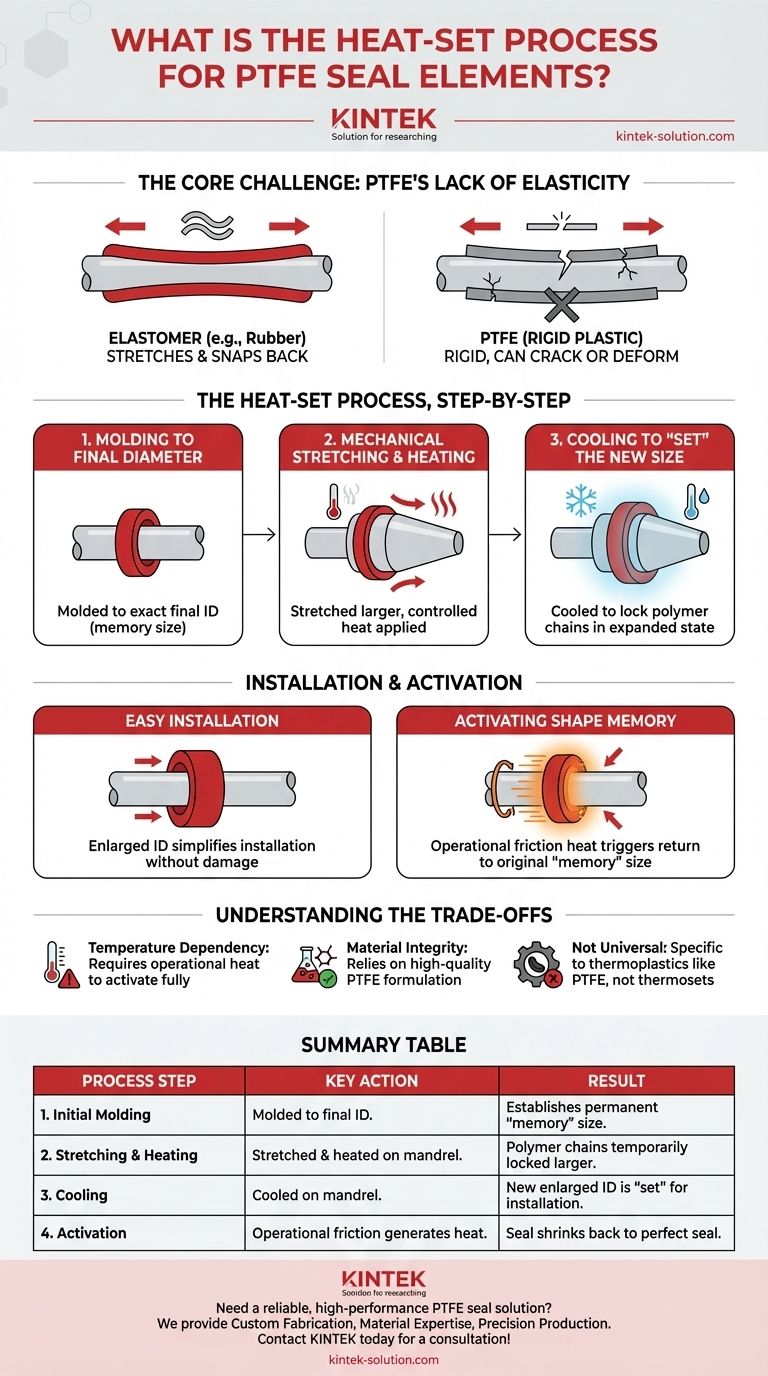

시각적 가이드
