PTFE PCB 제조에는 표준 회로 기판 제작과는 상당히 다른 고도로 전문화된 공정이 필요합니다. 이러한 단계에는 구리 접착을 위해 재료의 비활성 표면을 활성화하기 위한 플라즈마 처리, 부드러운 기판 손상을 방지하기 위한 정밀 레이저 드릴링, 변형을 유발하지 않고 층을 접합하기 위한 신중하게 제어된 고온 라미네이션이 포함됩니다.
PTFE를 다루는 핵심 과제는 뛰어난 전기적 특성과 다루기 까다로운 물리적 특성의 조합입니다. 낮은 유전율은 고주파 신호에 이상적이지만, 그 화학적 불활성과 부드러움 때문에 신뢰성을 보장하기 위해 표준 제조 기술에 대한 완전한 재고가 필요합니다.
표준 PCB 공정이 PTFE에서 실패하는 이유
특수화된 작업 흐름을 자세히 설명하기 전에, FR-4와 같은 재료에 사용되는 기존 방법이 폴리테트라플루오로에틸렌(PTFE)에 부적합한 이유를 이해하는 것이 중요합니다. 재료의 고유한 특성은 모든 단계에서 고유한 장애물을 제시합니다.
화학적 불활성의 과제
PTFE는 설계상 논스틱(non-stick) 재료입니다. 이러한 불활성으로 인해 기존의 접착 방법을 사용하여 구리 포일이 기판과 강력하고 안정적인 결합을 형성하는 것이 거의 불가능합니다.
적절한 표면 처리 없이는 구리 층이 벗겨져 박리라고 하는 치명적인 고장이 발생합니다.
재료 부드러움의 문제
PTFE는 부드러운 재료이므로 기계적 가공에 상당한 문제를 일으킵니다. 표준 드릴링은 구멍 주변에 번짐, 찢어짐 또는 변형을 쉽게 유발할 수 있습니다.
이러한 손상은 회로의 다른 층을 연결하는 데 중요한 도금 관통 구멍의 무결성을 손상시킵니다. 전체 보드의 왜곡을 방지하기 위해 최소한의 클램핑 압력도 사용해야 합니다.
열 특성 관리
PTFE는 고온에서 안정적이지만 구리보다 열팽창 계수가 높습니다. 고온 라미네이션 공정 중 이러한 불일치는 상당한 응력을 유발할 수 있습니다.
제어되지 않은 가열 및 냉각 주기는 보드를 휘거나 뒤틀리게 하여 치수 안정성을 파괴하고 회로를 사용할 수 없게 만듭니다.
특수 PTFE 제조 작업 흐름
이러한 과제를 극복하기 위해 제조업체는 일련의 고도로 제어되고 전문화된 공정을 사용합니다. 각 단계는 PTFE의 고유한 특성에 맞게 특별히 조정됩니다.
1단계: 플라즈마 처리를 통한 표면 활성화
접착 문제를 해결하기 위해 PTFE 표면을 화학적으로 변형해야 합니다. 이는 가장 일반적으로 플라즈마 처리를 사용하여 수행됩니다.
보드를 진공 챔버에 넣고 가스를 플라즈마 상태로 여기시킵니다. 이 플라즈마는 PTFE 표면을 미세하게 식각하여 구리가 강력한 기계적 결합을 형성할 수 있는 앵커 포인트를 만듭니다.
2단계: 정밀 드릴링 및 가공

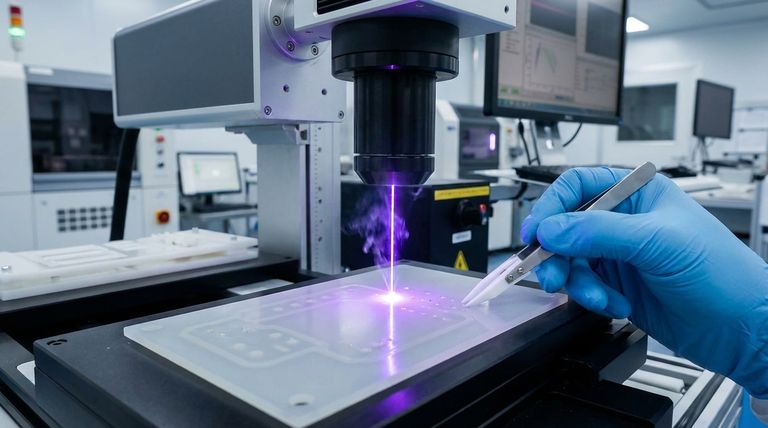

부드러운 재료를 손상시키지 않고 깨끗하고 정밀한 구멍을 만들기 위해 제작자는 고급 기술에 의존합니다. 레이저 드릴링은 재료를 깨끗하게 제거하는 비접촉 공정이므로 종종 선호되는 방법입니다.
기계 드릴링을 사용하는 경우, 열 축적을 최소화하고 재료 번짐을 방지하기 위해 특수 마이크로 드릴 비트, 더 느린 절삭 속도 및 더 높은 공급 속도가 필요합니다.
3단계: 제어된 고온 라미네이션
여러 층의 PTFE와 구리를 접합하려면 매우 높은 온도와 압력에서 수행되는 라미네이션 공정이 필요합니다.
이는 정밀하게 제어되는 가열 및 냉각 주기를 가진 특수 프레스에서 수행됩니다. 목표는 열팽창으로 인한 내부 응력을 최소화하면서 재료가 단단히 결합되도록 하여 뒤틀림을 방지하는 것입니다.
4단계: 최종 마감
핵심 제작이 완료되면 노출된 구리를 보호하고 납땜성을 보장하기 위해 표면 마감이 적용됩니다.
ENIG(무전해 니켈 침금)는 PTFE PCB에 매우 일반적인 선택입니다. 이는 고주파 응용 분야 및 까다로운 환경에 적합한 평평하고 내구성이 뛰어나며 전도성이 높은 표면을 제공합니다.
트레이드오프 이해하기
PTFE 기판을 선택하는 것은 모든 프로젝트에 상당한 영향을 미칩니다. 이러한 트레이드오프를 이해하는 것은 정보에 입각한 결정을 내리는 데 중요합니다.
더 높은 비용 및 더 긴 리드 타임
PTFE 제작에 필요한 전문 장비, 제어된 공정 및 전문적인 취급으로 인해 FR-4와 같은 표준 재료를 사용하는 것보다 훨씬 비쌉니다. 복잡성은 또한 더 긴 제조 리드 타임으로 이어집니다.
경험이 풍부한 제작자의 필요성
모든 PCB 제조업체가 PTFE를 올바르게 처리할 수 있는 장비나 전문 지식을 갖춘 것은 아닙니다. 박리, 불량한 홀 품질 또는 뒤틀림과 같은 제작 오류의 위험은 경험이 부족한 공급업체와 함께 높습니다. 파트너 선택은 성공을 위한 중요한 요소입니다.
제조 용이성을 위한 설계가 중요
설계자는 레이아웃에서 FR-4를 PTFE로 단순히 교체할 수 없습니다. 그들은 재료의 치수 안정성 및 부드러움과 같은 재료의 특성을 고려해야 합니다. 설계 단계 초기에 제작자와 협력하는 것은 비용이 많이 드는 오류를 방지하는 데 필수적입니다.
귀하의 응용 분야에 적합한 선택
PTFE를 사용하기로 한 결정은 엄격한 성능 요구 사항에 의해 주도되어야 합니다. 전문 제조 공정은 수단이며, 재료의 우수한 전기적 기능을 잠금 해제하기 위한 최종 목표입니다.
- RF/마이크로파 회로의 신호 무결성이 주요 초점인 경우: 플라즈마 처리 및 레이저 드릴링에 대한 투자는 PTFE가 약속하는 초저 신호 손실을 달성하기 위해 필수적입니다.
- 가혹한 환경에서의 신뢰성이 주요 초점인 경우: 제어된 라미네이션과 ENIG와 같은 고품질 표면 마감은 박리를 방지하고 열 응력 또는 화학적 노출 하에서 장기적인 성능을 보장하는 데 중요합니다.
- 성공적인 프로젝트 결과가 주요 초점인 경우: 귀하의 설계를 특정 제조 능력 및 제약 조건에 맞추기 위해 경험이 풍부한 PTFE 제작자와 조기에 협력해야 합니다.
궁극적으로 PTFE 제조를 마스터하는 것은 까다로운 재료를 고성능 전자 자산으로 변환하는 것입니다.
요약표:
| 전문 공정 | 목적 | 해결된 주요 과제 |
|---|---|---|
| 플라즈마 처리 | 구리 접착을 위해 비활성 PTFE 표면 활성화 | 박리 방지 |
| 정밀 레이저 드릴링 | 부드러운 기판에 깨끗한 구멍 생성 | 번짐 및 손상 방지 |
| 제어된 라미네이션 | 뒤틀림 없이 고온에서 층 접합 | 열팽창 불일치 관리 |
고성능 PTFE 부품을 위한 신뢰할 수 있는 파트너가 필요하십니까?
KINTEK은 씰 및 라이너부터 복잡한 실험실 장비 및 맞춤형 부품에 이르기까지 PTFE 부품의 정밀 제조를 전문으로 합니다. PTFE와 같은 까다로운 재료를 취급하는 당사의 전문 지식은 반도체, 의료, 실험실 및 산업 분야의 프로젝트가 우수한 신뢰성과 성능을 누릴 수 있도록 보장합니다.
프로토타입부터 대량 주문까지 맞춤형 제작을 제공하며, 귀하의 응용 분야가 요구하는 정밀도와 세심한 주의를 최우선으로 생각합니다.
KINTEK에 오늘 연락하여 PTFE 부품 요구 사항에 대해 논의하고 전문 제조가 가져오는 차이를 경험해 보십시오.

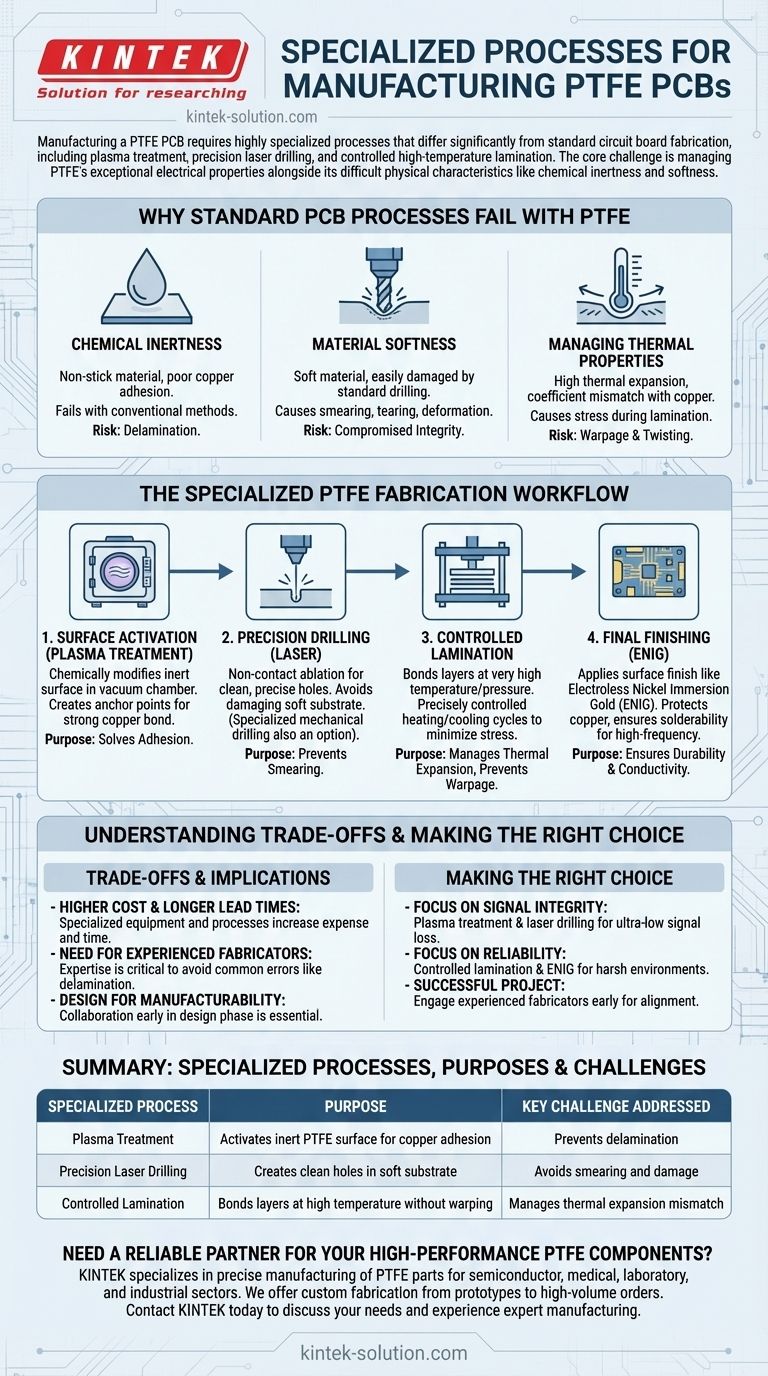

시각적 가이드
