분명히 하자면, PTFE(폴리테트라플루오로에틸렌)는 매우 높은 용융 점도 때문에 기존의 열가소성 수지 방법으로는 사출 성형할 수 없습니다. 대신 금속 사출 성형과 유사한 특수 다단계 공정이 사용됩니다. 여기에는 미세 PTFE 분말을 유동 보조제 역할을 하는 용융 가공 가능한 불소수지 바인더(PFA 또는 FEP와 같은)와 혼합하고, 이 혼합물을 금형에 주입한 다음, 열 공정을 사용하여 먼저 바인더를 제거하고 나머지 PTFE 입자를 소결하여 고체 부품으로 만드는 과정이 포함됩니다.
PTFE 성형의 핵심 과제는 녹았을 때 일반적인 액체처럼 흐르기를 거부한다는 것입니다. 해결책은 재료가 금형을 채울 수 있도록 일시적으로 가공 보조제를 도입하는 것이며, 이는 후속 고온 공정에서 신중하게 제거되어 순수한 고밀도 PTFE 구성 요소만 남게 됩니다.
PTFE에 표준 사출 성형이 실패하는 이유
극심한 용융 점도의 문제
폴리프로필렌이나 폴리카보네이트와 같은 일반적인 열가소성 수지와 달리 PTFE는 녹는점 이상에서 저점도이고 쉽게 흐르는 액체로 변하지 않습니다. 대신 고점도의 투명한 겔을 형성합니다.
이 점도는 일반적인 열가소성 수지보다 수백만 배나 높기 때문에 표준 사출 성형기의 노즐, 러너 및 게이트 시스템을 통해 밀어낼 수 없습니다.
수정된 접근 방식의 필요성
PTFE는 흐르지 않기 때문에 PTFE 입자를 금형 캐비티로 운반하기 위한 캐리어 재료가 필요합니다. 이러한 근본적인 차이로 인해 아래에 자세히 설명된 특수 다단계 공정이 필요합니다.
PTFE 사출 성형 공정: 단계별 안내
1단계: 재료 배합(Compounding)
이 공정은 미세 입자 PTFE 분말을 분말 형태의 용융 가공 가능한 불소수지, 가장 일반적으로 PFA(퍼플루오로알콕시 알칸) 또는 FEP(불소화 에틸렌 프로필렌)와 혼합하는 것으로 시작됩니다.
이 두 번째 폴리머는 희생적인 가공 보조제 또는 바인더 역할을 합니다. 그 목적은 녹아서 고체 PTFE 입자를 운반하여 압력 하에서 흐를 수 있는 슬러리를 만드는 것입니다.
2단계: 주입 및 성형
이 배합된 혼합물은 사출 성형기에서 바인더(PFA/FEP)의 녹는점보다 높지만 PTFE의 분해 온도보다는 낮은 온도로 가열됩니다.
기계는 이제 유동성이 있는 혼합물을 정밀 금형 캐비티에 주입합니다. 이 단계의 결과물은 기하학적으로는 정확하지만 PTFE와 바인더의 복합체인 "그린 파트(green part)"입니다.
3단계: 탈지(Debinding, 바인더 제거)
그린 파트는 금형에서 조심스럽게 배출되어 정밀하게 제어되는 분위기의 고온로에 배치됩니다.
온도는 바인더(PFA 또는 FEP)가 열적으로 분해되어 배기 가스로 배출될 지점까지 서서히 상승됩니다. 부품이 갈라지거나 기포가 생기는 것을 방지하기 위해 이 과정은 천천히 수행되어야 합니다.
4단계: 소결(Sintering)
탈지 단계가 완료된 후, 로의 온도는 PTFE의 녹는점(약 370-380°C)보다 약간 높은 수준으로 추가로 상승됩니다.
이제 느슨하게 연결된 PTFE 입자로만 구성된 부품은 이 온도에서 유지됩니다. 입자들이 서로 융합되고, 공극이 제거되며, 재료는 고체적이고 일관된 구성 요소로 고밀도화됩니다. 이것이 최종 기능성 PTFE 부품입니다.
주요 최적화 전략
올바른 가공 보조제 선택
바인더의 선택은 매우 중요합니다. 성형 중 우수한 흐름성을 제공해야 하지만, 최종 PTFE 특성을 손상시킬 잔류물을 남기지 않고 탈지 과정에서 깨끗하게 연소되어야 합니다. 바인더의 입자 크기와 용융 특성은 사용되는 PTFE 등급과 호환되어야 합니다.
정밀한 열 주기 제어
이것이 성공에 가장 중요한 변수입니다. 탈지 및 소결 중 가열 및 냉각 속도는 엄격하게 관리되어야 합니다. 온도를 너무 빨리 올리면 결함이 발생하고, 부적절한 소결 온도는 약하고 다공성인 부품을 초래합니다.
상충 관계 이해하기
공정 복잡성
이 다단계 공정은 기존 사출 성형보다 훨씬 복잡하고 시간이 많이 소요되며 에너지 집약적입니다. 특수 장비와 깊은 공정 전문 지식이 필요합니다.
다공성 가능성
탈지 및 소결 주기가 완벽하게 최적화되지 않으면 최종 부품에 잔류 다공성이 생길 수 있습니다. 이는 압축 성형으로 제작된 부품에 비해 기계적 특성, 유전율 및 투과성에 부정적인 영향을 미칠 수 있습니다.
적합한 응용 분야
이 방법은 주로 재료 스톡에서 가공하기 어렵거나 불가능한 작고 복잡하며 고정밀 PTFE 부품을 생산하는 데 사용됩니다. 일반적인 예로는 씰, 의료용 카테터, 전자 절연체 또는 커넥터가 있습니다.
응용 분야에 맞는 올바른 선택
PTFE 사출 성형을 사용할지 여부를 결정하는 것은 부품의 형상과 생산량 요구 사항에 전적으로 달려 있습니다.
- 복잡하고 작은 형상이 주요 초점인 경우: 이 공정은 2차 가공의 필요성을 최소화하거나 없애는 정교한 순형상 부품을 생산하는 데 탁월한 선택입니다.
- 정밀 부품의 대량 생산이 주요 초점인 경우: 적합한 부품의 경우, 이 방법은 로드 또는 시트 스톡에서 개별 부품을 가공하는 것보다 더 나은 반복성과 확장성을 제공합니다.
- 최고 수준의 재료 밀도와 성능 달성이 주요 초점인 경우: 압축 성형 후 가공과 같은 전통적인 방법을 고려해야 합니다. 이는 바인더 연소 공정의 복잡성과 잠재적 함정을 피할 수 있기 때문입니다.
궁극적으로 이 특수 공정은 다른 어떤 방법도 적용할 수 없는 곳에서 복잡한 PTFE 구성 요소를 생성할 수 있도록 하여 중요한 제조 격차를 해소합니다.
요약표:
| 공정 단계 | 주요 작업 | 중요 고려 사항 |
|---|---|---|
| 배합 | PTFE 분말과 PFA/FEP 바인더 혼합 | 흐름 및 깨끗한 연소를 위한 바인더 선택 |
| 사출 성형 | 가열된 혼합물을 금형에 주입 | PTFE 분해 방지를 위한 온도 제어 |
| 탈지 | 로에서 바인더를 열적으로 제거 | 부품 결함을 방지하기 위한 느린 승온 속도 |
| 소결 | 고온에서 PTFE 입자 융합 | 최적의 밀도를 위한 정밀 온도 |
복잡한 PTFE 구성 요소에 대한 안정적인 파트너가 필요하십니까? KINTEK은 반도체, 의료 및 산업 분야를 위한 고정밀 PTFE 씰, 라이너 및 실험 기구 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 부품이 우수한 재료 성능으로 정확한 사양을 충족하도록 보장합니다. 정밀 생산 능력을 활용하고 프로젝트에 대해 논의하려면 지금 문의하십시오.

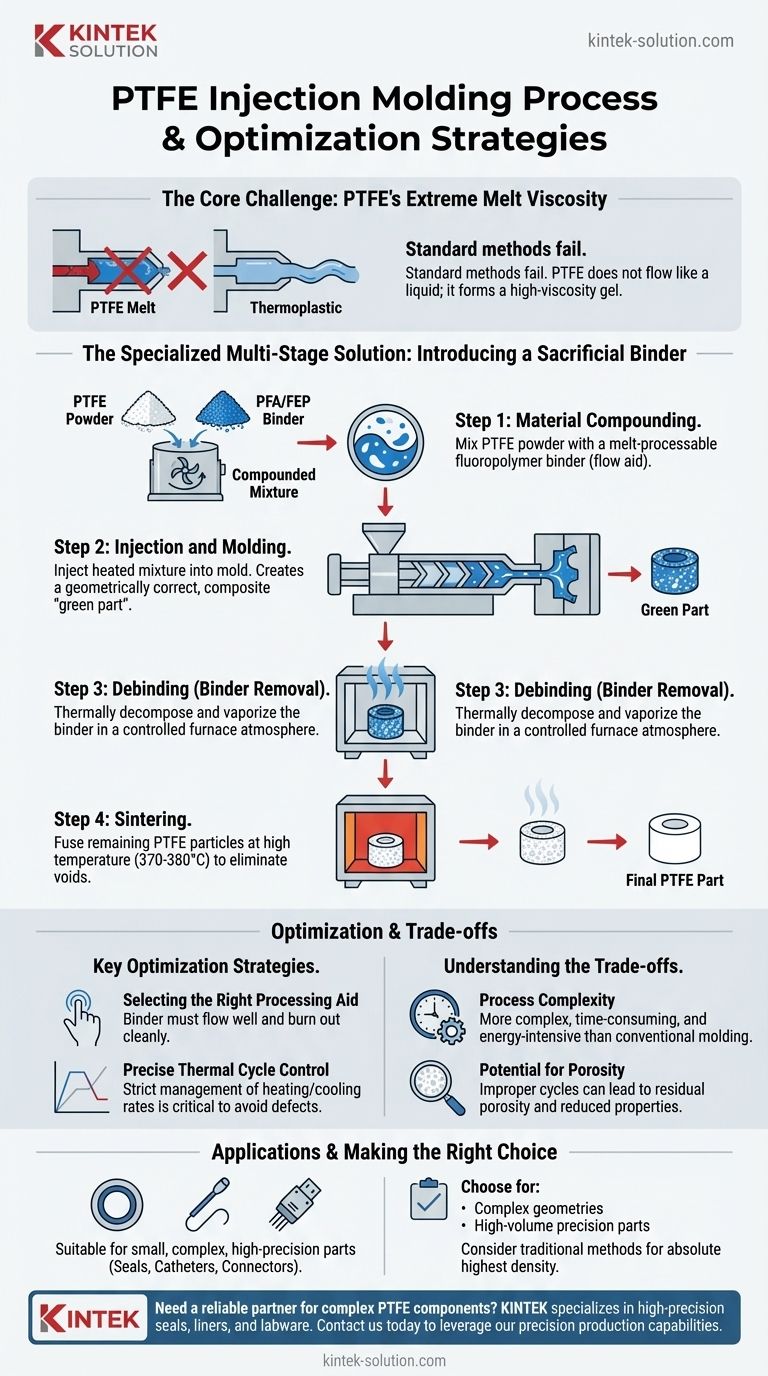

시각적 가이드
