고품질 PTFE 부싱 제조는 세심한 제어와 검증에 기반을 둔 다단계 공정입니다. 이는 원료의 순도를 확인하는 것에서 시작하여 압축 성형 중 온도, 압력, 시간을 정밀하게 모니터링하는 것으로 이어집니다. PTFE 입자가 융합되는 중요한 소결 단계는 성능에 필요한 최종적이고 정밀한 치수를 얻기 위한 고급 CNC 가공 전에 신중하게 제어됩니다.
신뢰할 수 있는 PTFE 부싱의 핵심은 단일 제조 단계가 아니라 엄격한 품질 관리의 연속입니다. 초기 분말의 순도부터 최종 치수 검증에 이르기까지, 각 단계는 다음 단계 위에 구축되어 까다로운 조건에서도 예측 가능하게 작동하는 부품을 만듭니다.
핵심 제조 경로: 분말에서 부품으로
엄격한 엔지니어링 요구 사항을 충족하는 PTFE 부싱을 생산하려면 고도로 제어된 일련의 단계가 필요합니다. 어느 한 지점에서라도 실패 또는 불일치가 발생하면 최종 부품의 무결성이 손상될 수 있습니다.
원료의 순도
공정은 성형이 시작되기 전에 시작됩니다. 평판 좋은 제조사는 기본 PTFE 수지 및 모든 충전재의 순도를 테스트해야 합니다. 이 초기 단계는 재료의 기본적인 특성(예: 내화학성 및 열 안정성)이 오염 물질에 의해 손상되지 않도록 보장합니다.
압축 성형
원료 PTFE 분말은 금형에 넣어져 상당한 압력으로 압축됩니다. 이 "예비 성형품"은 온도, 압력, 사이클 시간이라는 세 가지 중요한 변수를 신중하게 모니터링하고 제어하면서 만들어집니다. 이는 초기 빌렛이 일관된 밀도를 가지며 나중에 고장 지점이 될 수 있는 내부 공극이 없도록 보장합니다.
소결 단계
성형 후, 예비 성형된 부싱은 소결이라는 공정을 거칩니다. 이는 정밀하게 제어되는 오븐에서 녹는점 바로 아래의 온도로 가열됩니다. 이 과정에서 PTFE 입자가 서로 융합되어 단단하고 내구성 있는 덩어리가 됩니다. 원하는 기계적 특성을 얻기 위해서는 소결 온도와 지속 시간의 정확성이 가장 중요합니다.
정밀 CNC 가공
소결 후, 거친 PTFE 부싱은 최종 치수로 가공됩니다. 현대 응용 분야에 필요한 엄격한 공차를 달성하기 위해 고급 컴퓨터 수치 제어(CNC) 장비가 사용됩니다. 이 단계는 부싱의 내경, 외경 및 길이의 최종 정확도를 결정하여 적절한 장착 및 기능을 보장합니다.
품질 검증: 다각적인 검사 프로세스
고품질 부품과 신뢰할 수 없는 부품을 구분하는 것은 생산 후 테스트의 엄격함입니다. 육안 검사만으로는 충분하지 않으며, 제조 공정을 검증하기 위한 경험적 데이터가 필요합니다.
밀도 및 균일성 테스트
아르키메데스 방법 또는 X선 단층 촬영과 같은 기술은 부싱의 밀도를 측정하는 데 사용됩니다. 이는 성형 및 소결 공정이 성공적이었고, 하중 하에서 조기 고장으로 이어질 수 있는 숨겨진 내부 공극이 없는지 확인합니다.
기계적 강도 및 내구성
부싱이 작동 응력을 견딜 수 있도록 보장하기 위해 일련의 기계적 테스트를 거칩니다. 인장, 굽힘 및 마모 테스트는 재료의 강도, 유연성 및 내마모성에 대한 정량적 데이터를 제공하여 의도된 응용 분야에 대한 적합성을 검증합니다.
미세 구조 및 열 분석
가장 까다로운 응용 분야의 경우, 고급 분석은 더 깊은 통찰력을 제공합니다. 주사 전자 현미경(SEM)은 미세 구조를 분석하는 데 사용될 수 있으며, 열중량 분석(TGA)은 부품의 열 안정성 및 고온에서의 성능을 확인합니다.
치수 및 표면 정확도

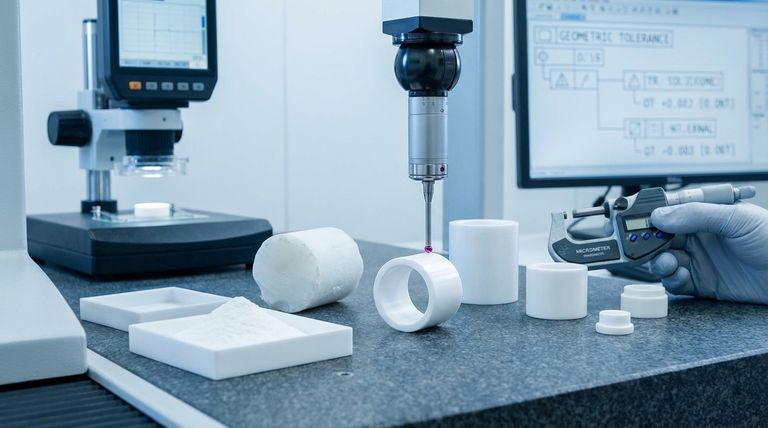

마지막으로, 부싱의 물리적 치수와 표면이 검증됩니다. 좌표 측정기(CMM)는 모든 기하학적 공차가 극도의 정밀도로 충족되었는지 확인합니다. 표면 거칠기 테스트는 마감이 결합 부품에 적합한지 확인하며, 이는 낮은 마찰 성능에 중요합니다.
절충점 이해
PTFE 부싱을 지정하려면 성능 요구 사항과 실제 제약 사이의 균형을 맞춰야 합니다. 내재된 절충점을 이해하는 것이 효과적이고 경제적인 선택을 하는 데 중요합니다.
비용 대 공차
극도로 엄격한 치수 공차는 더 고급 가공과 더 집중적인 품질 관리를 필요로 하며, 이는 부품의 비용을 직접적으로 증가시킵니다. 불필요한 비용을 피하기 위해 응용 분야에 실제로 필요한 정밀도 수준만 지정하는 것이 중요합니다.
표면 처리의 영향
어떤 경우에는 PTFE 부싱이 접착을 위한 더 나은 접착력과 같은 향상된 특성을 필요로 할 수 있습니다. 에칭 또는 플라즈마 처리와 같은 제조 후 표면 처리는 이를 달성할 수 있지만, 공정에 복잡성과 비용을 추가합니다. 이는 필요할 때만 지정해야 합니다.
모든 PTFE가 동일하다고 가정
흔한 함정은 PTFE로 만들어진 모든 부품이 동일하게 작동할 것이라고 가정하는 것입니다. 위에서 설명했듯이, 제조 공정 및 품질 관리 체계는 부품의 신뢰성, 내구성 및 압력 하에서의 성능을 진정으로 정의하는 것입니다. 육안으로는 동일해 보이는 부품도 내부 공극이 있거나 부적절하게 소결된 경우 고장날 수 있습니다.
고품질 PTFE 부싱 지정 방법
최종 사양은 응용 분야의 가장 중요한 측면을 반영해야 합니다. 요구 사항을 사용하여 공급업체와의 논의를 안내하십시오.
- 주요 초점이 기계적 내구성인 경우: 예상 하중을 처리할 수 있도록 인장 및 마모 테스트 데이터를 요청하십시오.
- 주요 초점이 정밀한 장착 및 조립인 경우: 모든 중요한 치수가 지정된 공차를 충족하는지 확인하기 위해 CMM 보고서를 요청하십시오.
- 주요 초점이 고온 성능인 경우: 작동 환경에서 재료의 안정성을 확인하기 위해 열 분석 데이터를 요청하십시오.
- 주요 초점이 화학적 호환성인 경우: 공급업체가 생산에 사용된 원료 PTFE 수지의 순도를 인증할 수 있는지 확인하십시오.
제조 및 품질 관리의 이러한 기둥을 이해하면 자신 있게 PTFE 부품을 지정하고 조달할 수 있습니다.
요약표:
| 주요 제조 단계 | 중요 제어 지점 | 품질 검증 방법 |
|---|---|---|
| 원료 선택 | PTFE 수지의 순도 | 재료 인증 / 테스트 |
| 압축 성형 | 온도, 압력, 시간 | 밀도 테스트 (아르키메데스 방법) |
| 소결 | 정밀한 온도 및 지속 시간 | 미세 구조 분석 (SEM) |
| 정밀 가공 | CNC 정확도 및 공차 | 치수 검사 (CMM) |
| 최종 검사 | 전반적인 부품 무결성 | 기계적 및 열적 테스트 (인장, TGA) |
신뢰할 수 있는 PTFE 부품이 필요하신가요? KINTEK은 반도체, 의료 및 산업 분야를 위한 고성능 PTFE 부싱, 씰, 라이너 및 맞춤형 실험실 장비를 전문적으로 제조합니다. 당사의 엄격한 공정은 모든 부품이 내구성, 정밀도 및 내화학성에 대한 정확한 사양을 충족하도록 보장합니다. 프로토타입이든 대량 생산이든, 저희는 신뢰할 수 있는 품질을 제공합니다. 지금 저희 팀에 연락하여 프로젝트 요구 사항을 논의하십시오!

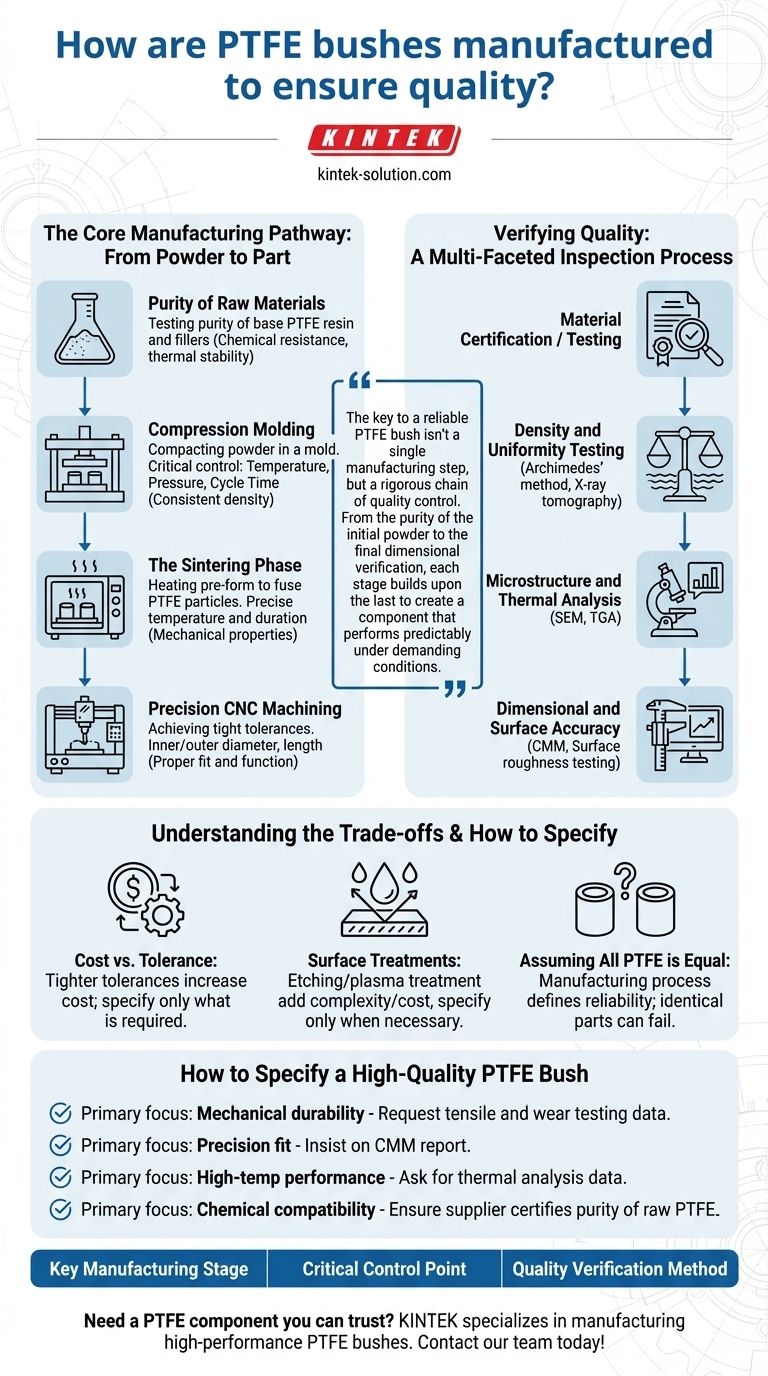

시각적 가이드
