양력 부하를 처리하기 위해, PTFE 슬라이딩 베어링은 T자형 다웰 핀 또는 브래킷과 같은 외부 구속 장치를 사용하여 기계적으로 고정됩니다. 핵심 베어링은 압축 및 슬라이딩만을 위해 설계되었으므로, 이러한 추가 구성 요소는 상부 및 하부 플레이트를 물리적으로 잠가 인장력을 저항하고 강풍과 같은 상황으로 인한 정렬 불량이나 이탈을 방지합니다.
표준 PTFE 슬라이딩 베어링은 양력을 저항하는 고유한 능력이 없습니다. 해결책은 베어링 자체 내부에 있는 것이 아니라, 의도된 슬라이딩 움직임은 허용하면서 베어링 어셈블리를 함께 고정하는 별도의 엔지니어링된 구속 시스템을 추가하는 것입니다.
베어링의 주요 기능 및 취약성
압축 및 슬라이딩을 위해 설계됨
PTFE 슬라이딩 베어링은 간단하면서도 효과적인 시스템입니다. 이는 PTFE 시트를 하부 강철 플레이트에 접착하고, 상부 구조물에 용접된 연마된 스테인리스 스틸 플레이트로 구성됩니다.
이 시스템의 전체 목적은 막대한 수직(압축) 하중을 지지하는 동시에 스테인리스 스틸 플레이트가 저마찰 PTFE 표면 위를 부드럽게 미끄러지도록 허용하는 것입니다. 이는 열팽창과 같은 요인으로 인한 움직임을 수용합니다.
양력에 대한 고유한 약점
설계상 베어링의 상부 및 하부 구성 요소는 서로 연결되어 있지 않습니다. 이들은 지지하는 구조물의 지속적인 하향력에 의해서만 함께 유지됩니다.
바람, 지진 활동 또는 기계적 동역학으로 인해 발생하는 양력이 압축 하중을 초과하면 상부 및 하부 플레이트가 분리되는 것을 막을 수 있는 것이 없습니다. 이는 치명적인 이탈 및 파손으로 이어질 수 있습니다.
양력에 대한 엔지니어링 구속 장치
T자형 다웰 핀
가장 일반적인 해결책은 T자형 다웰 핀을 통합하는 것입니다. "T"의 줄기는 한쪽 플레이트에 고정되고, 머리는 반대쪽 플레이트의 슬롯과 맞물립니다.
이 설계는 두 플레이트를 기계적으로 잠급니다. 양력이 발생하면 핀의 머리가 슬롯을 당겨 분리를 방지합니다. 이 핀은 상당한 인장 하중을 처리해야 하며 종종 고강도 스테인리스 스틸로 만들어집니다.
브래킷 및 키퍼
다른 응용 분야에서는 베어링 옆에 브래킷이나 키퍼 바를 볼트로 고정하거나 용접할 수 있습니다. 이러한 구성 요소는 물리적인 오버행을 만들어 반대쪽 베어링 플레이트를 가두어 T-핀 시스템과 동일한 기능을 수행합니다.
자유로운 움직임 보존이 중요
핵심 설계 과제는 베어링의 주요 슬라이딩 기능을 방해하지 않으면서 양력을 구속하는 것입니다.
다웰 핀을 수용하는 슬롯은 예상되는 종방향 또는 횡방향 움직임을 허용하도록 특정 간격으로 크기가 조정되어야 합니다. 엔지니어링은 구속과 자유 사이의 균형을 완벽하게 맞춰야 합니다.
구속 시스템의 마찰 최소화
구속 메커니즘이 부드러운 슬라이딩을 방해하지 않도록 하려면, 강철 핀과 해당 슬롯 사이에 PTFE 층을 적용할 수 있습니다. 이는 양력 시스템 자체에서 발생하는 2차 마찰을 최소화합니다.
설계 절충점 이해
복잡성 및 비용 증가
표준 베어링은 간단한 구성 요소입니다. 양력 구속 시스템을 통합하면 맞춤형 엔지니어링 어셈블리로 변환됩니다. 이는 설계, 제조 및 설치의 복잡성을 증가시키고, 결과적으로 비용을 증가시킵니다.
공간 및 설치 제약
양력 구속 장치는 물리적인 공간을 필요로 합니다. 혼잡한 포털 플레이트나 좁게 설계된 연결부에서 견고한 핀이나 브래킷을 위한 공간을 찾는 것은 큰 어려움이 될 수 있습니다.
게다가, 프로젝트 제약으로 인해 현장 용접이나 볼팅이 제한될 수 있으며, 이는 더 복잡하고 비용이 많이 드는 사전 제작된 솔루션을 요구합니다.
후기 설계 단계의 영향
베어링은 종종 설계 프로세스 후반에 고려됩니다. 이 단계에서 양력 요구 사항이 발견되면, 최소한의 리드 타임으로 맞춤형 솔루션을 강요하게 되며, 종종 베어링을 프리미엄, 프로젝트별 제품으로 분류하게 됩니다.
설계에 적합한 선택하기
양력 가능성이 있는 환경에서 PTFE 베어링을 성공적으로 구현하려면 신중한 계획이 필요합니다. 주요 목표가 설계 우선순위를 결정할 것입니다.
- 높은 바람 또는 지진 양력 저항에 중점을 둔 경우: 구속 재료(예: 스테인리스 스틸 핀)의 인장 강도와 연결부의 무결성이 가장 중요한 사양입니다.
- 큰 열 움직임 수용에 중점을 둔 경우: 구속 시스템이 팽창 및 수축함에 따라 바인딩되는 것을 방지하기 위해 핀 슬롯과 간격의 치수를 정확하게 정의해야 합니다.
- 프로젝트 비용 및 일정 관리에 중점을 둔 경우: 초기 엔지니어링 단계에서 양력을 포함한 모든 부하 조건을 다루어 처음부터 올바른 베어링 솔루션을 지정해야 합니다.
전용 구속 시스템을 엔지니어링함으로써 베어링 어셈블리가 안전하게 유지되도록 보장하여, 움직임을 허용하면서 하중을 지지하는 필수 기능을 수행할 수 있도록 합니다.
요약표:
| 측면 | 표준 PTFE 베어링 | 양력 구속이 있는 베어링 |
|---|---|---|
| 주요 기능 | 압축 지지 및 슬라이딩 허용 | 압축 지지, 슬라이딩 허용 및 양력 저항 |
| 양력 저항 | 없음 (구성 요소 분리 가능) | 높음 (기계적으로 함께 잠김) |
| 주요 구성 요소 | PTFE 시트, 강철 플레이트 | T-핀, 브래킷 또는 키퍼 바 추가 |
| 설계 복잡성 | 단순한 표준 제품 | 맞춤형 엔지니어링 어셈블리 |
프로젝트의 특정 양력 및 움직임 요구 사항에 맞는 맞춤형 PTFE 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 통합 양력 구속 시스템을 갖춘 맞춤형 슬라이딩 베어링을 포함하여 고성능 PTFE 구성 요소의 정밀 제조를 전문으로 합니다. 초기 프로토타입부터 대량 생산까지 모든 것을 처리하여 귀하의 설계가 안전하고 기능적이며 비용 효율적인지 확인합니다.
프로젝트의 부하 및 움직임 사양에 대해 논의하려면 지금 바로 엔지니어링 팀에 문의하십시오.

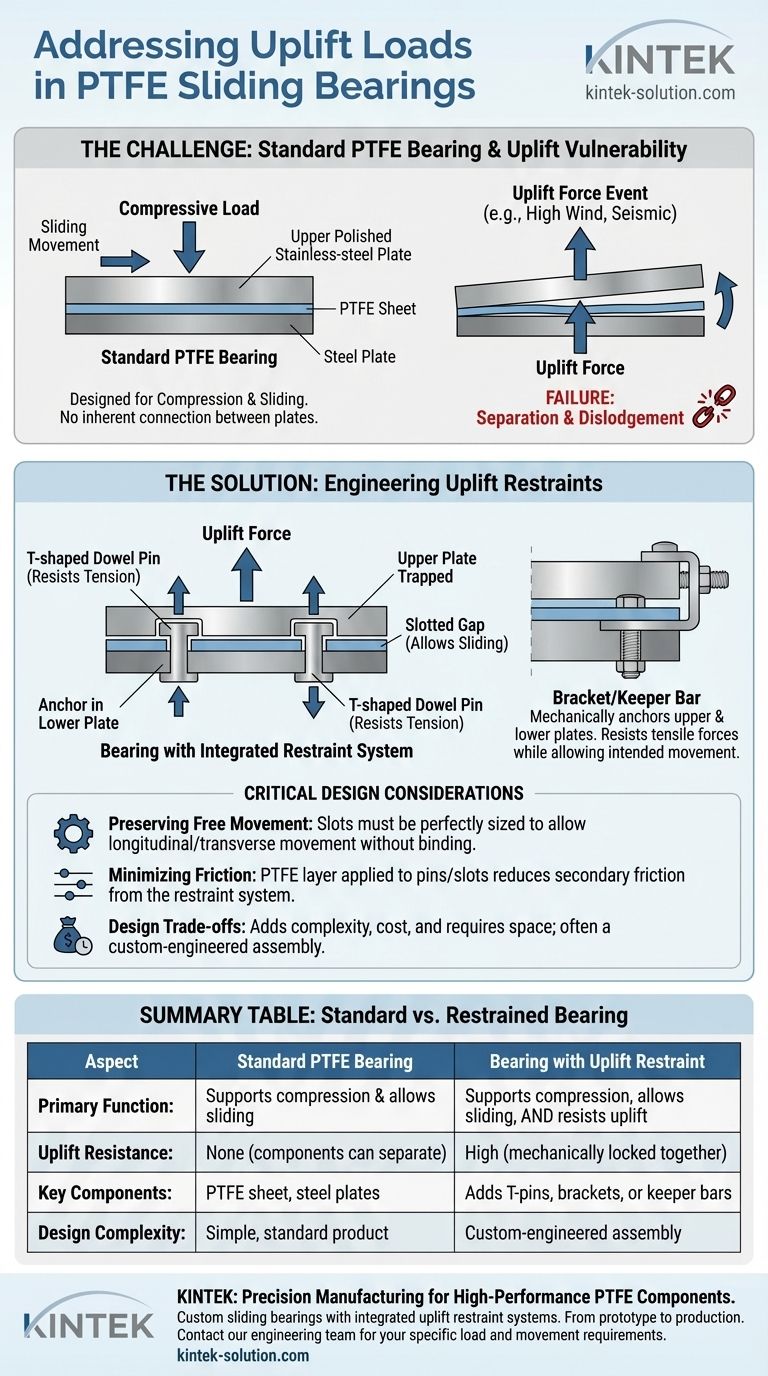

시각적 가이드
