Ptfe 슬라이딩 베어링에서 수직 하중은 어떻게 처리됩니까? 고하중 및 이동을 위한 설계

요약하자면, PTFE 슬라이딩 베어링의 수직 하중은 힘을 PTFE 플레이트의 정밀하게 계산된 영역에 분산시켜 처리됩니다. 이 설계는 PTFE의 높은 압축 강도를 구조 조립체 내에서 활용하며, 여기서 광택 처리된 스테인리스 스틸 플레이트가 하중을 고르게 적용하여 베어링이 수평 이동을 허용하면서도 엄청난 무게를 지탱할 수 있게 합니다.

수직 하중을 처리하는 핵심은 PTFE 재료 자체가 아니라 전체 베어링 조립체입니다. 설계는 PTFE의 압축 한계와 구조적 회전 및 잠재적인 양력과 같은 실제 요인 간의 균형을 맞춰 강력하고 기능적인 시스템을 만들어야 합니다.

PTFE 슬라이딩 베어링에서 수직 하중은 어떻게 처리됩니까? 고하중 및 이동을 위한 설계

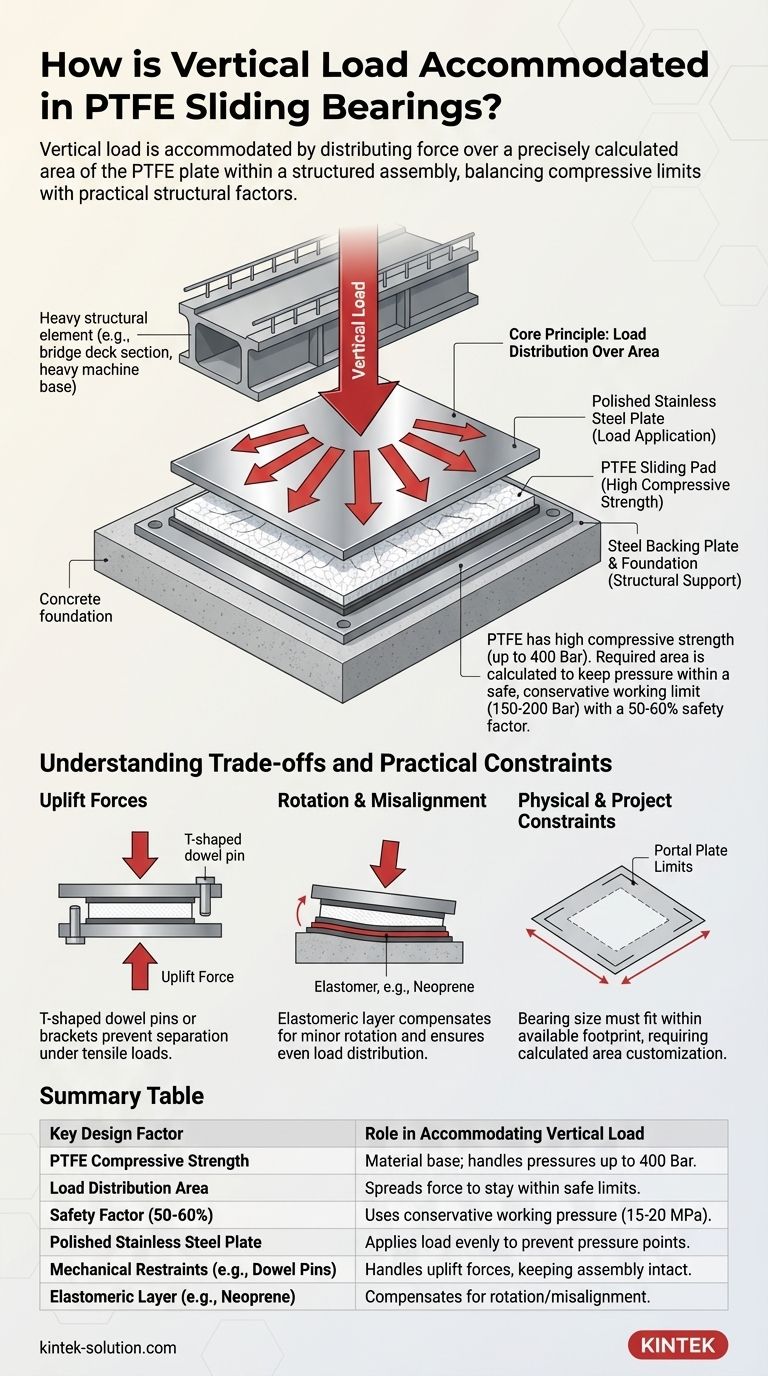

핵심 원리: 면적에 걸친 하중 분산

PTFE 베어링의 기본 설계는 힘, 압력 및 면적 간의 관계를 기반으로 합니다. 수직 하중은 알려진 힘이며, PTFE 재료는 알려진 압력 한계를 가집니다.

압축 강도의 역할

폴리테트라플루오로에틸렌(PTFE)은 매우 높은 압축 강도를 가진 재료입니다. 이론적으로 최대 400 Bar (40 MPa)의 접촉 압력을 처리할 수 있습니다.

이러한 고유한 강도 덕분에 비교적 작은 PTFE 패드가 교량 상판이나 무거운 산업 장비와 같은 거대한 구조 요소를 지탱할 수 있습니다.

필요한 PTFE 면적 계산

엔지니어링 프로세스는 지정된 수직 하중에서 시작됩니다. 그런 다음 압력이 안전 한계 내에 있도록 PTFE 패드의 필요한 표면적이 계산됩니다.

예를 들어, 베어링이 200톤의 힘을 발생시키는 하중을 지지해야 하는 경우, 설계자는 재료의 파손 지점보다 훨씬 낮은 압력을 유지하기 위해 필요한 PTFE의 제곱센티미터를 계산합니다.

안전 계수의 중요성

PTFE는 400 Bar를 처리할 수 있지만, 전문적인 설계는 이 한계에 접근하지 않습니다. 중요한 50-60%의 안전 계수가 적용됩니다.

이는 설계 및 계산 목적으로 최대 허용 압력이 일반적으로 150-200 Bar로 제한됨을 의미합니다. 이러한 보수적인 접근 방식은 예상치 못한 응력을 고려하고 장기적인 내구성을 보장합니다.

하중 지지 조립체의 구조

PTFE 슬라이딩 베어링은 단순한 플라스틱 조각 그 이상입니다. 이는 여러 힘을 동시에 관리하도록 설계된 정교하게 구성된 조립체입니다.

핵심 구성 요소

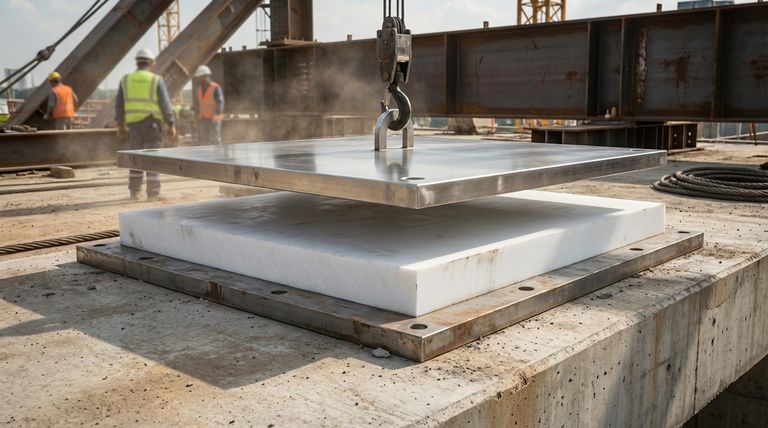

일반적인 조립체는 두 가지 주요 부분으로 구성됩니다. 한쪽에는 PTFE 시트가 영구적으로 접합된 강철 지지판이 있습니다.

다른 쪽 절반은 고도로 광택 처리된 스테인리스 스틸 플레이트로 구성되며, 이 역시 강철 지지판에 용접되어 있습니다. 구조물에서 나오는 수직 하중은 이 스테인리스 스틸 플레이트를 통해 PTFE 표면에 직접 가해집니다.

하중이 전달되는 방식

견고한 강철 플레이트는 매우 중요합니다. 이들은 수직 하중이 PTFE 패드의 전체 표면에 균일하게 전달되도록 보장합니다.

이는 압력 지점과 PTFE를 손상시킬 수 있는 "모서리 부하(edge loading)"를 방지합니다. 광택 처리된 스테인리스 스틸과 PTFE 사이의 매끄러운 접촉면이 엄청난 수직 압력 하에서도 낮은 마찰 슬라이딩 동작을 가능하게 하는 요소입니다.

트레이드오프 및 실제 제약 조건 이해

실제 세계에서 수직 하중을 수용하는 것은 단순한 압축 이상의 것을 포함합니다. 설계는 다른 힘과 물리적 한계를 고려해야 합니다.

양력(Uplift Forces)의 과제

구조물은 강풍과 같은 요인으로 인해 양력 부하를 받을 수 있습니다. 이는 베어링에 인장력 또는 당기는 힘을 생성하여 두 절반이 분리되도록 시도합니다.

이를 상쇄하기 위해 베어링은 종종 T자형 다웰 핀 또는 브래킷으로 설계됩니다. 이러한 기계적 구속 장치는 두 플레이트를 함께 고정하여 장력이 가해지는 상황에서도 이탈하거나 정렬 불량이 발생하는 것을 방지합니다.

회전 및 정렬 불량 수용

구조적 하중이 완벽하게 수직인 경우는 거의 없습니다. 약간의 회전이나 정렬 불량은 하중을 베어링의 한쪽 모서리로 집중시켜 파손을 초래할 수 있습니다.

이를 해결하기 위해 조립체에 네오프렌과 같은 탄성체(elastomer) 얇은 층이 통합되는 경우가 많습니다. 이 유연한 층은 약간 변형되어 사소한 회전을 보상하고 수직 하중이 PTFE 전체에 고르게 분산되도록 보장합니다.

물리적 및 프로젝트 제약 조건

최종 설계는 종종 프로젝트의 물리적 현실에 의해 결정됩니다. 콘크리트 교각 또는 강철 빔( "포털 플레이트")에서 사용 가능한 공간은 베어링의 최대 크기를 제한합니다.

이러한 제약으로 인해 설계자는 계산된 PTFE 면적이 허용된 설치 공간 내에 맞는지 확인하기 위해 역으로 작업해야 하며, 때로는 창의적이거나 맞춤화된 솔루션이 필요할 수 있습니다.

목표에 맞는 올바른 선택하기

성공적인 설계를 보장하기 위해 접근 방식은 프로젝트의 특정 요구 사항과 일치해야 합니다.

순수한 수직 압축이 주요 초점인 경우: 보수적인 작동 압력(150-200 Bar)을 사용하여 올바른 PTFE 표면적을 계산하는 데 집중하여 높은 안전 여유를 보장하십시오.
잠재적인 양력 부하가 관련된 프로젝트인 경우: 인장 하중을 처리하고 분리를 방지하기 위해 T자형 다웰 핀 또는 통합 브래킷과 같은 기계적 구속 장치를 지정해야 합니다.
약간의 회전이나 구조적 정렬 불량이 예상되는 경우: 베어링 조립체에 탄성체 층(예: 네오프렌)을 통합하여 고른 하중 분산을 보장하고 조기 마모를 방지해야 합니다.

이러한 원리를 이해함으로써 구조적 작업에 적합하고 견고하며 안정적인 PTFE 베어링 시스템을 자신 있게 지정할 수 있습니다.

요약표:

주요 설계 요소	수직 하중 처리 역할
PTFE 압축 강도	재료 기반; 최대 40 MPa (400 Bar)의 압력 처리.
하중 분산 면적	계산된 PTFE 표면적이 힘을 분산시켜 안전 한계 내에 있도록 함.
안전 계수 (50-60%)	설계 시 내구성을 위해 보수적인 작동 압력인 15-20 MPa를 사용.
광택 스테인리스 스틸 플레이트	압력 지점을 방지하기 위해 PTFE 표면에 하중을 고르게 적용.
기계적 구속 장치 (예: 다웰 핀)	인장 하에서 조립체를 유지하기 위해 양력 부하 처리.
탄성체 층 (예: 네오프렌)	회전/정렬 불량을 보상하여 고른 하중 분산 유지.
