테프론/Ptfe 가공 시 제한 사항은 무엇입니까? 치수 불안정성 및 크리프 극복

테프론(PTFE) 가공은 주로 근본적인 재료 특성으로 인해 제한됩니다. 재료의 무름성, 낮은 기계적 강도, 높은 열팽창률, 압력 하에서 변형되는 경향(크리프)은 상당한 어려움을 야기합니다. 이러한 요소들이 결합되어 금속이나 더 단단한 폴리머보다 정밀한 치수 공차를 얻고 유지하는 것이 훨씬 더 어려워집니다.

테프론 가공의 핵심 과제는 낮은 마찰, 유연성, 화학적 불활성이라는 응용 분야에서 고유하게 유용한 특성이 제조 중 변형, 팽창 및 절삭 공구로부터 밀려나는 원인이 되는 특성과 동일하다는 점입니다.

핵심 과제: 테프론이 가공 공정에 저항하는 이유

부품을 성공적으로 가공하려면 재료가 안정적이어야 합니다. 재료는 클램핑 압력 하에서 모양을 유지하고 절삭 공구의 열과 힘에 저항해야 합니다. 테프론의 고유한 특성은 여러 가지 주요 방식으로 이러한 안정성에 반하여 작용합니다.

낮은 기계적 강도 및 무름성

테프론은 예외적으로 무른 재료입니다. 절삭 공구가 힘을 가하면 재료가 깨끗하게 전단되기보다는 쉽게 변형되거나 밀려날 수 있습니다.

이러한 무름성은 또한 기계 바이스에서 단단히 고정할 수 없음을 의미합니다. 과도한 클램핑 압력은 원자재를 찌그러뜨리거나 왜곡시켜 부정확한 최종 부품을 초래합니다. 이는 또한 2차 작업에서 제거해야 하는 원치 않는 재료의 얇은 능선인 버(burr) 형성을 직접적으로 유발합니다.

높은 열팽창

PTFE는 열팽창 계수가 매우 높아서 온도 변화에 따라 크게 팽창하고 수축합니다. 절삭 공구의 마찰은 국부적인 열을 발생시킵니다.

테프론은 열전도율도 낮기 때문에 이 열이 빠르게 방출되지 않습니다. 가공되는 부분이 뜨거워지고 팽창한 다음 치수에 맞게 절단됩니다. 부품이 상온으로 냉각되면 수축하여 요구되는 공차를 벗어날 수 있습니다.

크리프 및 콜드 플로우

크리프 또는 "콜드 플로우"는 테프론이 지속적인 부하를 받을 때 상온에서도 서서히 영구적으로 변형되는 경향입니다.

이는 가공 직후에는 부품의 치수가 정확할 수 있지만, 클램핑 압력이나 특정 방향에서 자체 무게에 노출되면 시간이 지남에 따라 모양이 서서히 변할 수 있음을 의미합니다. 이로 인해 많은 고하중 구조 응용 분야에 부적합합니다.

테프론/PTFE 가공 시 제한 사항은 무엇입니까? 치수 불안정성 및 크리프 극복

가공 중 실제적인 결과

이러한 재료 특성은 작업 현장에서 직접적인 문제로 이어지며, 이를 극복하기 위해서는 전문적인 지식과 장비가 필요합니다.

정밀한 공차 달성의 어려움

이것이 가장 큰 결과입니다. 열팽창, 공구 압력 하에서의 변형, 클램핑으로 인한 응력의 조합으로 인해 정밀도가 어려워집니다. 테프론에서 +/- 0.001인치의 공차를 유지하는 것은 금속의 경우 일상적인 일이지만 상당한 도전입니다.

버(Burr) 형성

재료의 무름성으로 인해 절삭 공구로 깨끗하게 절단되기보다는 밀리거나 펴지는 경우가 많습니다. 이로 인해 부품 모서리에 상당한 버가 생겨 부품 표면을 손상시키지 않고 제거하는 것이 어렵고 시간이 많이 걸립니다.

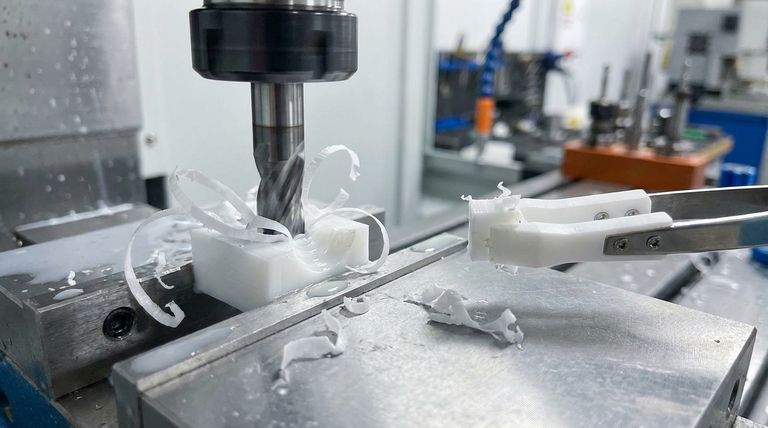

까다로운 공구 요구 사항

테프론을 효과적으로 가공하려면 종종 카바이드나 다이아몬드 팁으로 만들어진 극도로 날카로운 절삭 공구가 필요합니다. 무딘 공구는 재료의 변형 및 번짐 경향을 악화시켜 좋지 않은 표면 조도와 치수 부정확성을 초래합니다. 이러한 날카로운 공구는 사용되는 PTFE의 특정 등급에 따라 빠르게 마모될 수도 있습니다.

작업물 고정의 복잡성

알루미늄이나 강철에 사용하는 것과 같은 힘으로 테프론 블록을 고정할 수 없습니다. 가공업체는 최종 부품을 망가뜨릴 응력이나 왜곡을 유발하지 않으면서 재료를 단단히 고정하기 위해 특수 고정 장치나 매우 가벼운 접촉을 사용해야 합니다.

상충 관계 이해

테프론 부품 가공을 선택하는 것은 비용, 설계 및 제조 복잡성과 관련된 뚜렷한 일련의 절충을 수용하는 것을 의미합니다.

전문성의 비용

테프론 가공을 성공시키려면 작업자 전문 지식, 특수 공구, 그리고 열 발생을 관리하기 위한 더 느린 사이클 시간이 필요합니다. 안정성을 보장하기 위해 가공 전후에 어닐링(내부 응력을 완화하기 위한 제어된 가열 및 냉각 주기)과 같은 공정이 필요할 수 있습니다. 이러한 요소들은 필연적으로 부품당 비용을 증가시킵니다.

중요한 설계 고려 사항

엔지니어는 테프론의 한계를 염두에 두고 설계해야 합니다. 이는 가능한 한 현실적이고 더 느슨한 공차를 지정하는 것을 의미합니다. 더 단단한 재료에서는 쉽게 만들 수 있는 날카로운 내부 모서리, 매우 얇은 벽 또는 복잡한 형상과 같은 기능은 테프론에서 정확하게 생산하는 것이 비실용적이거나 불가능할 수 있습니다.

재료 불안정성은 당연한 것

금속 부품과 달리 가공된 테프론 구성 요소는 결코 완벽하게 안정적이지 않습니다. 설계자와 엔지니어는 최종 조립 및 응용 환경에서 크리프와 열팽창을 고려해야 합니다. 실험실 벤치에서 70°F에서 작동하는 것이 현장에서 100°F에서 작동할 때 작동하지 않을 수 있습니다.

성공적인 PTFE 가공 프로젝트를 보장하는 방법

이러한 제한 사항을 완화하기 위해 접근 방식은 프로젝트의 가장 중요한 요구 사항에 따라 안내되어야 합니다.

치수 정확도가 주요 초점인 경우: 가공 전후 어닐링을 지정하고, 연질 폴리머에 대한 깊은 경험을 가진 가공 공장과 협력하며, 그들이 날카로운 공구와 액체 냉각수를 사용하도록 하십시오.
구조적 무결성이 주요 초점인 경우: 넉넉한 벽 두께와 모서리 반경을 가진 부품을 설계하고, 얇거나 지지되지 않은 기능을 피하며, 테프론을 고하중 지지 응용 분야에 사용해서는 안 된다는 점을 이해하십시오.
비용 효율성이 주요 초점인 경우: 응용 분야가 허용하는 한 공차를 완화하고, 부품 형상을 단순화하며, 필요에 맞는 더 가공하기 쉬운 폴리머가 있는지 확인하기 위해 제조 파트너와 재료 선택에 대해 논의하십시오.

궁극적으로 가공된 테프론을 성공적으로 사용하려면 올바른 응용 분야에서 비교할 수 없는 성능과 이를 올바르게 제조하는 데 필요한 의도적이고 전문적인 접근 방식을 균형 있게 조정해야 합니다.

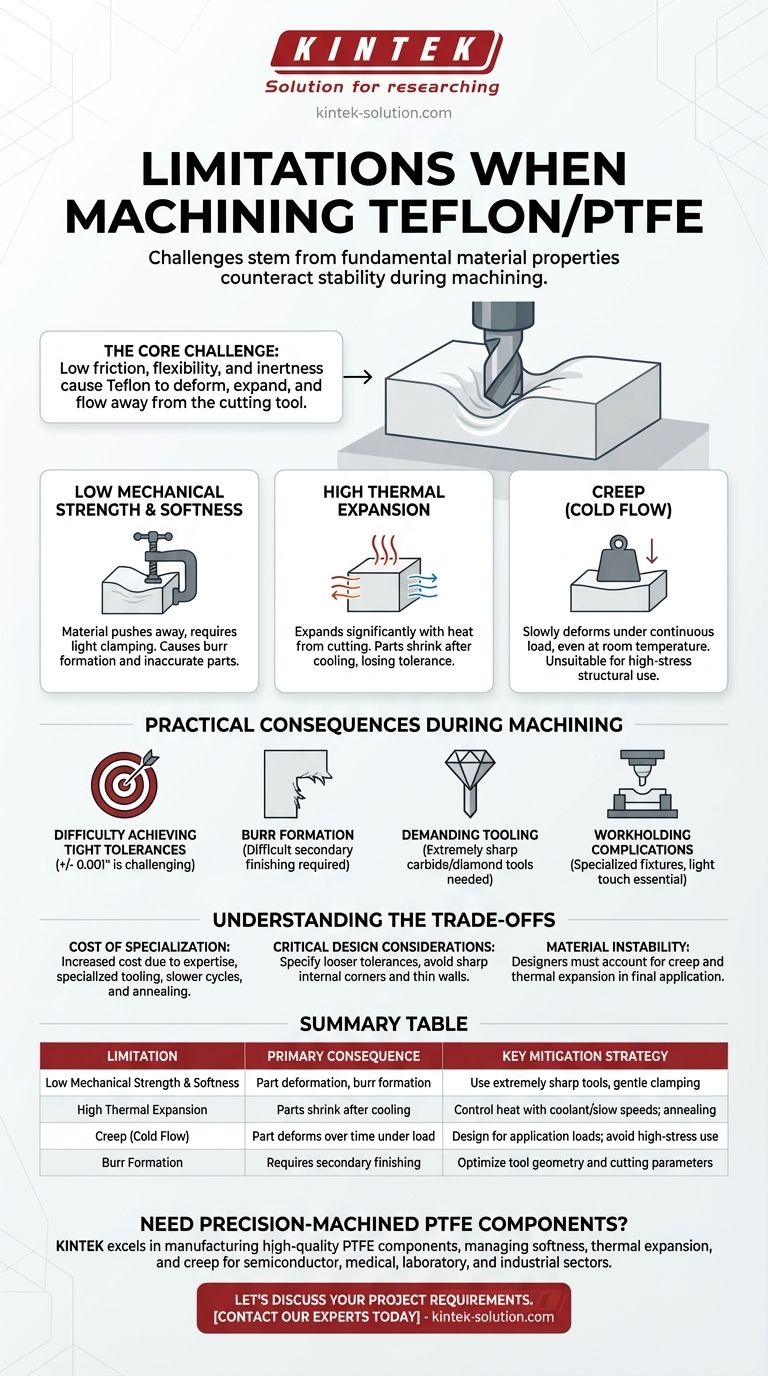

요약 표:

제한 사항	주요 결과	핵심 완화 전략
낮은 기계적 강도 및 무름성	부품 변형, 버 형성, 클램핑 어려움	극도로 날카로운 공구, 특수 고정 장치, 부드러운 클램핑 사용
높은 열팽창	냉각 후 부품 수축, 공차 손실	냉각수/느린 속도로 열 제어; 가공 전후 어닐링
크리프(콜드 플로우)	지속적인 부하 하에서 시간이 지남에 따라 부품 변형	응용 하중에 대한 설계; 고응력 구조적 사용 피하기
버 형성	2차 마감 필요, 비용/시간 증가	공구 형상 및 절삭 매개변수 최적화
