폴리테트라플루오로에틸렌(PTFE)을 가공하려면, 주요 기술은 CNC 선반 가공, CNC 밀링, 드릴링 및 탭핑입니다. CNC 선반 가공은 씰 및 샤프트와 같은 원통형 부품을 만드는 데 이상적이며, CNC 밀링은 공동부와 윤곽이 있는 더 복잡한 모양을 만드는 데 사용됩니다. 드릴링 및 탭핑은 재료 내부에 구멍과 나사산을 만드는 표준 작업입니다.
PTFE 가공의 핵심 과제는 재료의 경도가 아니라 부드러움, 높은 열팽창률 및 낮은 열전도율입니다. 성공은 날카로운 공구, 적절한 속도 및 최소한의 클램핑 압력을 통해 열 발생과 물리적 변형을 관리하는 데 전적으로 달려 있습니다.
핵심 가공 공정 이해하기
적절한 공정은 최종 부품의 원하는 형상에 전적으로 달려 있습니다. 모든 표준 장비를 사용할 수 있지만, PTFE의 고유한 특성에 맞게 접근 방식을 조정해야 합니다.
CNC 선반 가공 (CNC Turning)

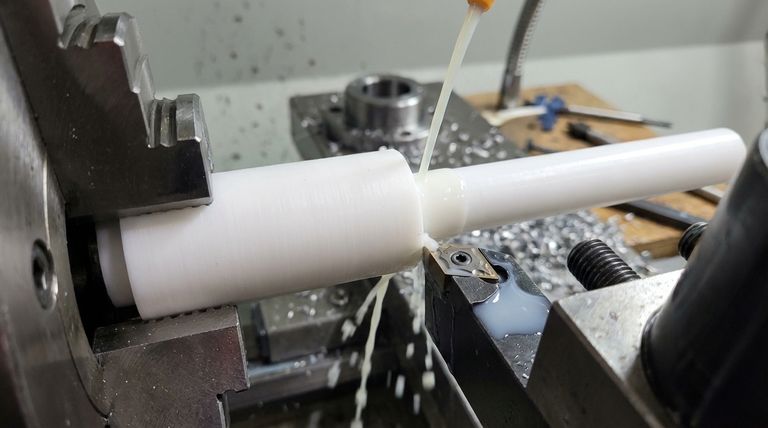

CNC 선반 가공은 PTFE 로드를 회전시키면서 절삭 공구가 재료를 제거하여 원통형 프로파일을 만드는 것을 포함합니다. 이 방법은 링, 씰, 샤프트 및 절연체와 같은 부품을 생산하는 데 매우 효율적입니다.
연속적인 절삭 작업은 재료를 밀거나 찢는 대신 깨끗하게 전단(shear)되도록 공구의 날카로움을 신중하게 관리해야 합니다.
CNC 밀링 (CNC Milling)
CNC 밀링은 회전하는 다점 절삭 공구를 사용하여 고정된 공작물에서 재료를 제거합니다. 슬롯, 포켓 및 복잡한 표면 윤곽과 같은 기능을 가진 복잡한 비원통형 부품을 생산하는 데 선호되는 방법입니다.
복잡한 공구 경로가 발생할 수 있으므로 절삭 지점에서의 열 관리가 재료가 녹거나 공구에 달라붙는 것을 방지하기 위해 매우 중요합니다.
드릴링 및 탭핑 (Drilling and Tapping)
드릴링은 구멍을 만들고 탭핑은 내부 나사산을 만듭니다. 간단해 보이지만, PTFE의 탄성과 "스프링백(spring back)"되는 경향 때문에 이러한 작업에는 특정 고려 사항이 필요합니다.
드릴은 섬유를 깨끗하게 절단하기 위해 매우 날카로워야 합니다. 탭핑 시, 재료가 이완되고 공구를 제거한 후 약간 수축하여 최종 나사산 직경이 더 작아지기 때문에 약간 큰 탭을 사용하는 것이 종종 필요합니다.
PTFE 가공의 핵심 원칙
금속과 달리 PTFE 가공은 재료의 경도가 아닌 열과 변형과의 싸움입니다. PTFE의 고유한 특성은 공구 및 기계 매개변수에 대한 특정 접근 방식을 요구합니다.
공구 선택 및 형상
올바른 공구는 고품질 마감을 위한 가장 중요한 요소입니다. 공구는 재료를 깨끗하게 자르기 위해 예외적으로 날카로워야 합니다.
초경합금 팁(Carbide-tipped) 또는 스텔라이트 팁(Stellite-tipped) 공구는 날카로운 날을 유지하고 마모에 저항하는 능력이 뛰어나므로 강력히 권장됩니다. 양의 여유각(positive top rake angle)(0도에서 15도 사이)은 절삭력을 줄이고 마찰을 최소화하는 데 도움이 됩니다.
열팽창 관리
PTFE는 온도 변화에 따라 상당히 팽창하고 수축하며 열전도율이 낮아 열이 절삭 지점에 집중됩니다.
더 느린 절삭 속도(분당 200~500 표면 피트)와 더 높은 이송 속도(회전당 0.002~0.010인치)를 결합하면 마찰열을 줄이는 데 도움이 됩니다. 공구가 한 지점에서 문지르는 시간이 줄어들고, 더 큰 칩이 공작물에서 더 많은 열을 가져갑니다.
냉각 시스템의 사용은 열을 발산하고 재료가 팽창하여 치수 정확도를 저해하는 것을 방지하기 위해 강력히 권장됩니다.
공작물 고정 및 클램핑
PTFE는 압력 하에서 쉽게 변형되는 부드러운 재료입니다. 이는 실패한 부품의 일반적인 원인입니다.
공작물을 찌그러뜨리거나 왜곡하지 않으면서 단단히 고정하기 위해 최소한의 클램핑 압력이 필수적입니다. 더 넓은 표면적을 가진 고정 장치를 사용하면 클램핑력을 더 고르게 분산시키는 데 도움이 될 수 있습니다.
피해야 할 일반적인 함정
문제가 발생하기 전에 잠재적인 문제를 이해하는 것이 효율적이고 성공적인 PTFE 가공의 핵심입니다.
부품 변형
가장 흔한 실수는 너무 많은 클램핑력을 가하여 부품을 왜곡하는 것입니다. 부품을 놓으면 스프링백되어 가공된 치수가 부정확해집니다. 항상 필요한 최소한의 압력만 사용하십시오.
나쁜 표면 조도
무딘 절삭 공구는 PTFE를 전단하지 않고 찢거나 밀어냅니다. 이로 인해 보풀이 많거나 거친 표면 조도가 발생합니다. 공구의 정기적인 검사 및 재연마는 필수입니다.
부정확한 치수
열팽창을 고려하지 않는 것은 치수 부정확성의 주된 원인입니다. 부품이 따뜻할 때 가공하면 주변 온도까지 냉각된 후에는 너무 작은 부품이 됩니다. 냉각수를 일관되게 사용하는 것이 최선의 해결책입니다.
목표에 맞는 올바른 선택하기
특정 목표에 따라 우선 순위를 두어야 할 가공 원칙이 결정됩니다.
- 엄격한 치수 공차가 주요 초점인 경우: 무엇보다도 열 관리에 우선 순위를 두십시오. 안정적인 냉각 시스템을 사용하고 마무리 절삭을 하기 전에 재료가 일정한 온도에서 안정화되도록 하십시오.
- 고품질 표면 조도가 주요 초점인 경우: 최우선 순위는 공구의 날카로움입니다. 양의 여유각을 가진 전용으로 새로 연마된 초경 공구를 사용하고 공구가 한 지점에 머무르는 것을 피하십시오.
- 부품 불량 방지가 주요 초점인 경우: 적절한 공작물 고정에 집중하십시오. 부품을 왜곡하지 않고 지지하는 고정 장치를 설계하고 가공업체에게 최소한의 균일하게 분산된 클램핑 압력을 사용하도록 지시하십시오.
궁극적으로 PTFE를 부드러운 금속이 아닌 고유한 재료로 취급하는 것이 정확하고 고품질의 부품을 생산하는 열쇠입니다.
요약표:
| 가공 기술 | 최적 용도 | 주요 고려 사항 |
|---|---|---|
| CNC 선반 가공 | 원통형 부품 (씰, 샤프트, 링) | 연속 절삭; 깨끗한 전단을 위해 날카로운 공구 필요. |
| CNC 밀링 | 복잡한 형상 (슬롯, 포켓, 윤곽) | 녹거나 달라붙는 것을 방지하기 위한 중요한 열 관리. |
| 드릴링 및 탭핑 | 구멍 및 내부 나사산 생성 | 재료 이완을 위해 날카로운 드릴 및 약간 큰 탭 사용. |
정밀 가공된 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험실 기구를 포함한 고품질 PTFE 부품 제조를 전문으로 합니다. 우리는 변형을 방지하고 엄격한 공차를 보장하기 위한 PTFE 가공의 중요한 원칙을 이해하고 있습니다.
프로토타입이든 대량 주문이든, 맞춤형 제작에 대한 우리의 전문 지식은 귀하의 애플리케이션이 요구하는 신뢰성을 제공합니다.
정밀도와 전문성을 바탕으로 귀하의 PTFE 프로젝트를 실현하는 방법을 확인하려면 지금 KINTEK에 문의하십시오 견적을 받아보십시오.

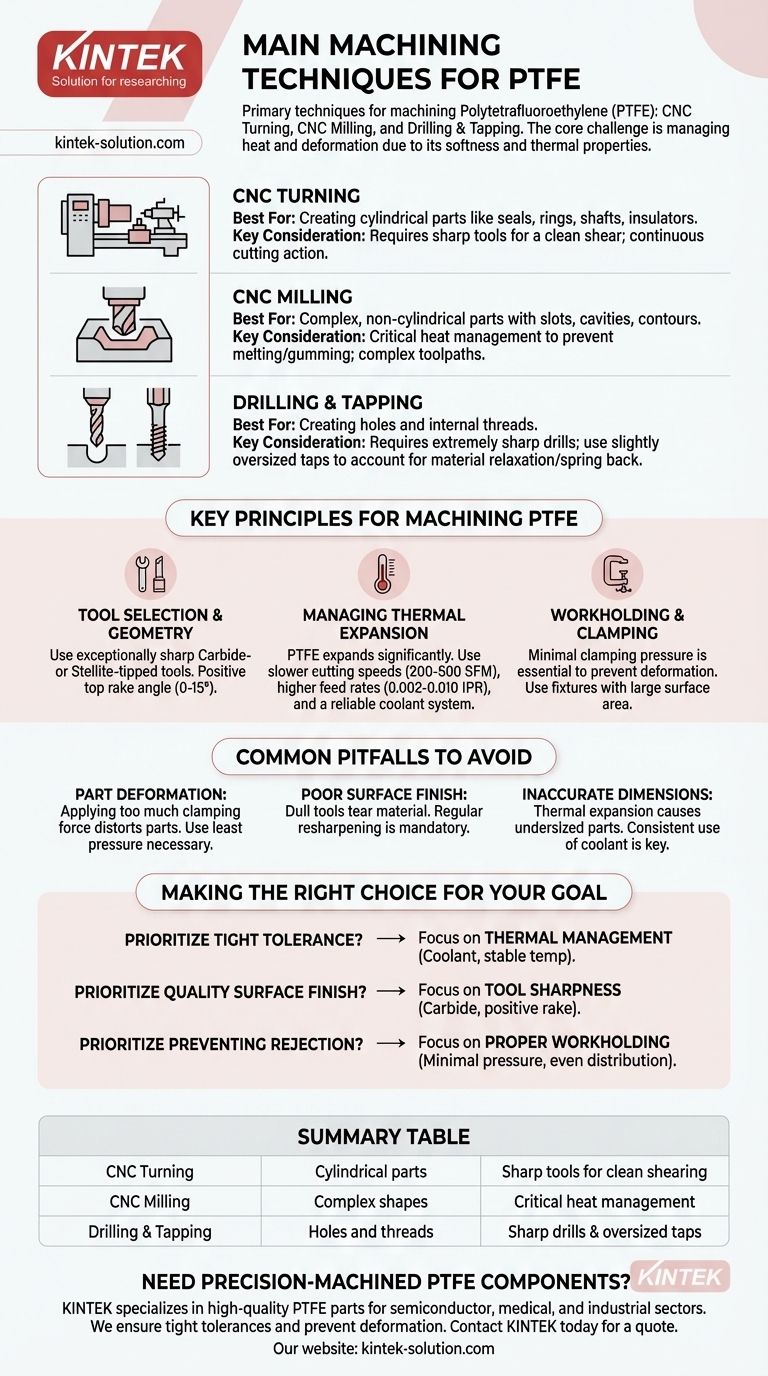

시각적 가이드
