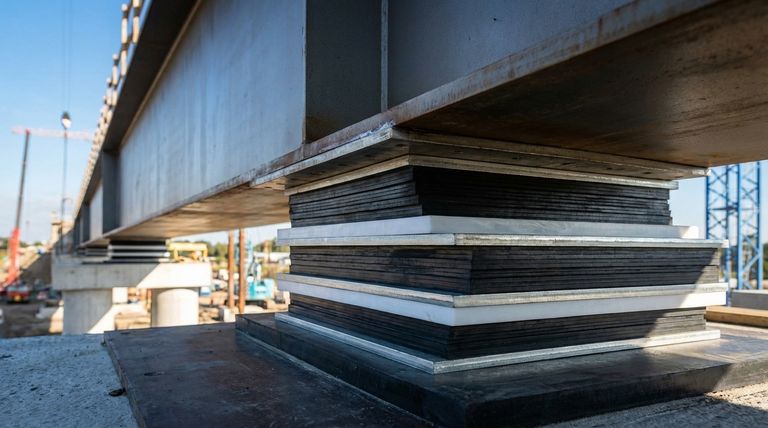

PTFE 고무 베어링 패드 계산의 핵심은 세 가지 주요 기술적 매개변수, 즉 지지해야 하는 수직 하중 지지 능력, 변형에 저항하는 방식을 결정하는 형상 계수, 수용해야 하는 회전 움직임입니다. 이러한 요소들이 함께 작용하여 베어링이 대형 구조물의 힘과 움직임을 안전하게 관리할 수 있도록 보장합니다.
진정한 과제는 이러한 매개변수를 나열하는 것이 아니라 상호 작용을 이해하는 것입니다. 성공적인 설계는 수직 하중을 지지하는 데 필요한 순수한 강도와 미묘하지만 중요한 구조적 회전 및 수평 슬라이딩을 허용하는 데 필요한 유연성 사이의 균형을 맞춥니다.
핵심 계산 매개변수 설명
PTFE 엘라스토머 베어링을 적절하게 설계하려면 특정 응용 분야의 응력 하에서 어떻게 거동할지 분석해야 합니다. 각 매개변수는 구조가 가할 특정 유형의 힘 또는 움직임에 대응합니다.
수직 하중 지지 능력
이것은 가장 기본적인 매개변수입니다. 이는 교량 상판이나 건물 보와 같이 위에 있는 구조물로부터 베어링이 견딜 수 있도록 설계된 최대 하향 힘, 즉 압축 하중을 나타냅니다.
이 계산은 베어링 패드가 고정 하중(구조물 자체의 무게)과 활하중(교통, 바람 등)을 압착되거나 과도하게 압축되지 않고 안전하게 지지할 수 있는 충분한 강도를 갖도록 보장합니다.
형상 계수 (S)
형상 계수는 하중 하에서 팽창(bulging)에 저항하는 베어링의 능력을 정의하는 중요한 비율입니다. 이는 하중이 가해지는 표면적을 팽창이 자유로운 측면 면적으로 나누어 계산됩니다.
더 높은 형상 계수(더 넓고 얇은 패드)는 수직 압축에 대한 저항력을 더 많이 제공합니다. 더 낮은 형상 계수(더 좁고 두꺼운 패드)는 더 유연하지만 더 쉽게 압축됩니다. 이 매개변수는 변형을 제어하는 데 중요합니다.
회전 용량
구조물은 완벽하게 단단하지 않습니다. 교량 보나 거더가 하중 하에서 굴곡될 때 끝 부분이 약간 회전합니다. 베어링 패드는 유해한 응력 집중을 유발하지 않으면서 이러한 각도 움직임을 수용할 수 있어야 합니다.
회전 용량은 베어링의 형상과 엘라스토머 재료의 특성에 의해 결정되며, 의도한 대로 구조물과 함께 유연하게 움직일 수 있도록 보장합니다.
수평 움직임 및 마찰
PTFE 베어링의 특징적인 기능은 원활한 수평 움직임을 허용하는 능력입니다. 이는 폴리테트라플루오로에틸렌(PTFE) 표면의 낮은 마찰 계수에 의해 좌우됩니다.
이 슬라이딩 기능은 구조물의 열 팽창 및 수축을 수용하는 데 필수적입니다. 설계에 따라 베어링은 다음과 같이 분류될 수 있습니다.
- 자유 슬라이딩: 모든 수평 방향으로의 움직임을 허용합니다.
- 가이드 슬라이딩: 움직임을 단일 축으로 제한합니다.
상충 관계 이해: 이론에서 현실로
계산은 이론적 모델을 제공하지만, PTFE 및 고무의 고유한 특성은 고려해야 할 실제적인 문제를 제시합니다. 종이 위의 설계는 제작이 가능하고 수십 년 동안 안정적으로 성능을 발휘해야 합니다.
엄격한 공차의 어려움
PTFE는 열팽창 계수가 높은 비교적 부드러운 재료입니다. 이로 인해 금속보다 정밀 가공이 더 복잡해집니다.
계산에서 지정된 정확한 치수를 달성하려면 가공 중 재료가 과열되거나 압축되는 것을 방지하기 위해 절삭 속도, 공구 날카로움 및 클램핑 압력을 신중하게 제어해야 합니다.
크리프 및 장기 변형
지속적인 하중 하에서 PTFE는 응력 크리프, 즉 시간이 지남에 따라 느리고 점진적인 변형을 보일 수 있습니다.
엔지니어는 장기 계산에서 이러한 현상을 고려해야 합니다. 베어링의 초기 처짐이 최종 상태는 아니며, 이 느린 변화는 구조물의 전체 서비스 수명 및 성능에 반영되어야 합니다.
재료 무결성 및 내구성
PTFE는 화학적 및 환경적 열화에 매우 강하지만, 그 물리적 특성은 무한하지 않습니다. 설계는 하중, 움직임 및 회전의 조합이 재료의 전단 용량 또는 탄성 한계를 초과하지 않도록 보장해야 합니다.
이를 통해 베어링이 예측 가능하게 작동하고 조기 파손을 방지하여 구조물의 수명 동안 의도된 충격 흡수 및 완충 기능을 제공하도록 보장합니다.
응용 분야에 맞는 올바른 선택
설계 우선순위에 따라 가장 중점을 두어야 할 매개변수가 결정됩니다. 성공적인 베어링 패드는 해당 위치의 특정 요구 사항에 정밀하게 조정된 것입니다.
- 하중 지지 능력에 중점을 두는 경우: 형상 계수 및 수직 하중 계산이 압축으로 인한 파손을 방지하기 위한 가장 중요한 출발점입니다.
- 움직임 수용에 중점을 두는 경우: PTFE 층의 마찰 계수와 가이드 슬라이딩 대 자유 슬라이딩 설계가 열 순환을 관리하는 데 가장 중요합니다.
- 장기 내구성에 중점을 두는 경우: 서비스 수명을 보장하기 위해 재료 크리프 및 환경 작동 범위를 계산에 포함해야 합니다.
궁극적으로 PTFE 베어링 패드를 설계하는 것은 이러한 이론적 계산과 재료 자체의 실제적인 현실 사이의 균형을 맞추는 과정입니다.
요약표:
| 매개변수 | 주요 기능 | 설계 영향 |
|---|---|---|
| 수직 하중 지지 능력 | 구조물의 무게와 활하중 지지 | 압착 및 과도한 압축 방지 |
| 형상 계수 (S) | 팽창 및 변형에 대한 저항 제어 | 강성(높은 S) 대 유연성(낮은 S)의 균형 |
| 회전 용량 | 구조적 굴곡 및 끝단 회전 수용 | 유해한 응력 집중 방지 |
| PTFE 마찰 계수 | 열 움직임을 위한 원활한 수평 슬라이딩 가능 | 자유 또는 가이드 슬라이딩 설계 허용 |
특정 요구 사항에 맞게 설계된 PTFE 베어링 패드가 필요하십니까?
하중, 움직임 및 내구성의 완벽한 균형을 계산하는 것은 복잡합니다. KINTEK은 교량 및 대형 구조물용 베어링 패드를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 엔지니어와 협력하여 재료 크리프 및 엄격한 공차와 같은 중요한 요소를 고려하여 이론적 계산을 고성능의 안정적인 제품으로 전환합니다.
프로젝트 요구 사항에 대해 논의하고 장기적인 구조적 무결성을 보장합시다.

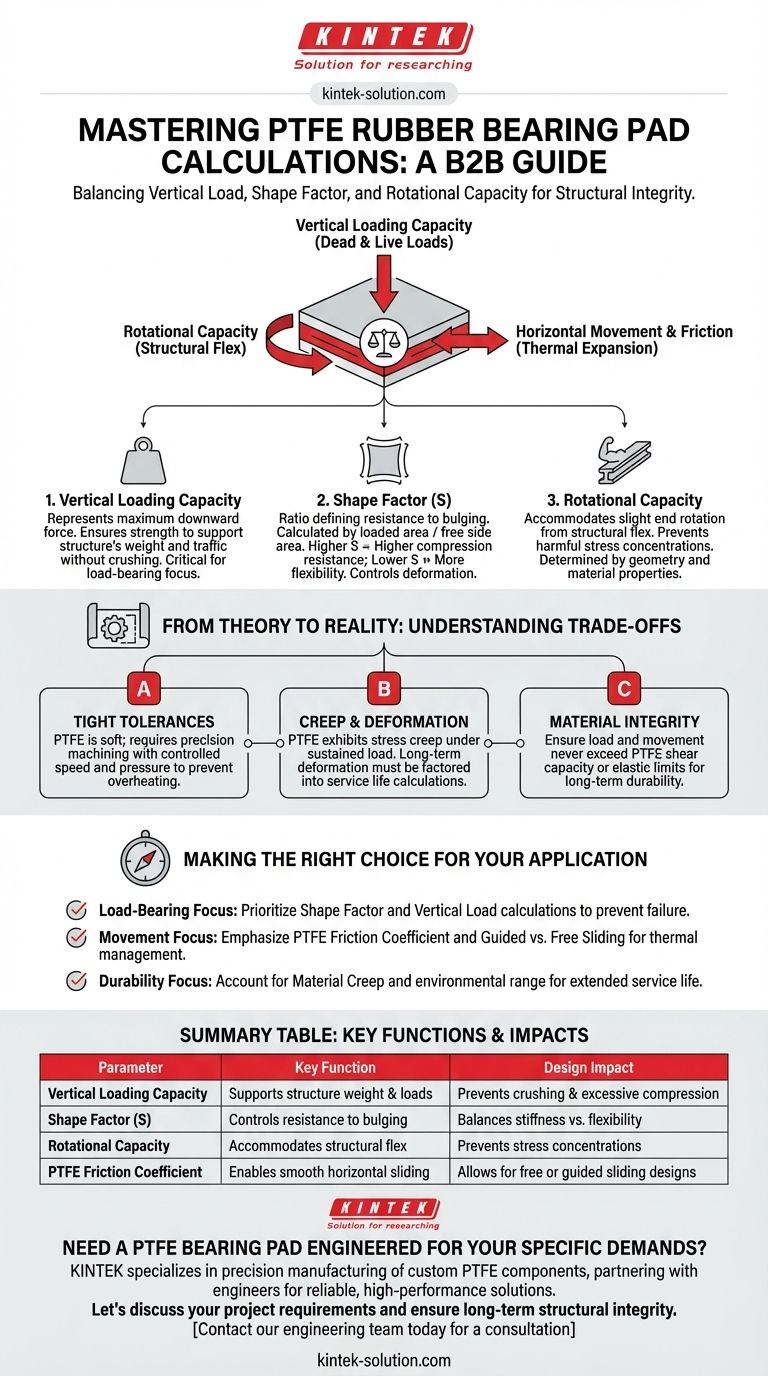

시각적 가이드
