Ptfe 가공을 위한 권장 절삭 조건은 무엇입니까? 적절한 속도, 이송 및 절삭 깊이로 정밀도를 달성하십시오.

PTFE 가공의 경우, 권장 매개변수는 절삭 속도 200–500 m/min(656–1640 ft/min), 이송 속도 0.1–0.2 mm/rev(0.004–0.008 in/rev), 그리고 0.5–1.5 mm(0.02–0.06 in)의 얕은 절삭 깊이입니다. 이러한 설정은 이 재료를 다룰 때 주요 과제인 열 발생을 관리하고 재료 응력을 최소화하도록 설계되었습니다.

PTFE 가공의 핵심 과제는 절삭 공정 자체가 아니라 열과 압력에 대한 재료의 반응을 제어하는 것입니다. 성공은 정확한 수치를 맞추는 것보다 PTFE의 고유한 특성(높은 열팽창 및 부드러움)이 치수 정확도에 어떤 영향을 미치는지 이해하는 데 더 달려 있습니다.

PTFE 가공을 위한 권장 절삭 조건은 무엇입니까? 적절한 속도, 이송 및 절삭 깊이로 정밀도를 달성하십시오.

PTFE 가공이 까다롭게 복잡한 이유

PTFE의 부드러움과 낮은 마찰력은 가공하기 쉬워 보이지만, 고유한 특성으로 인해 독특한 문제가 발생합니다. 이러한 특성을 마스터하는 것이 정확한 부품을 생산하는 열쇠입니다.

높은 열팽창 계수

PTFE는 온도 변화에 따라 상당히 팽창하고 수축합니다. 절삭으로 인한 마찰은 열을 발생시키며, 이는 가공 중 재료를 팽창시키고 냉각 시 수축시켜 최종 치수를 망칠 수 있습니다.

이러한 특성은 과도한 열 축적을 최소화하기 위해 중간 정도의 절삭 속도와 날카로운 공구를 사용하는 주된 이유입니다.

부드러움과 응력 크리프

PTFE는 압력 하에서 쉽게 변형되거나 압축될 수 있는 부드러운 재료입니다. 공격적인 클램핑이나 무거운 절삭력은 가공물을 왜곡시켜 부정확성을 초래합니다.

이 재료는 또한 일정한 하중 하에서 시간이 지남에 따라 서서히 변형되는 "크리프(creep)" 현상이 발생할 수 있으므로, 손상을 주지 않으면서 단단히 고정하는 것이 매우 중요합니다.

낮은 마찰 계수

이 잘 알려진 특성 덕분에 PTFE는 적은 힘으로 쉽게 절삭됩니다. 그러나 칩이 쉽게 부서지지 않고 종종 길고 연속적인 가닥을 형성하여 공구와 가공물 주위로 감길 수 있음을 의미합니다.

권장 가공 매개변수 설명

표준 매개변수는 재료의 자연적인 경향을 완화하여 속도와 품질의 균형을 맞추기 위해 설계된 시작점입니다.

절삭 속도: 200–500 m/min (656–1640 ft/min)

이 범위는 효율적인 재료 제거를 위해 충분히 빠르면서도 과도한 마찰열 발생을 방지하기에 충분히 느립니다. 이 속도를 초과하면 PTFE가 녹아 표면 조도 불량 및 치수 불안정성을 초래할 위험이 있습니다.

이송 속도: 0.1–0.2 mm/rev (0.004–0.008 in/rev)

일정하고 적당한 이송 속도는 공구가 재료를 문지르는 대신 지속적으로 절삭에 관여하도록 보장합니다. 이러한 일관된 제거는 불필요한 열 발생과 재료 찢김을 방지합니다.

절삭 깊이: 0.5–1.5 mm (0.02–0.06 in)

얕은 절삭은 재료에 가해지는 절삭력을 최소화합니다. 이는 부드러운 PTFE가 휘거나 변형되거나 공구에서 밀려나 정확도를 떨어뜨리는 것을 방지하는 데 중요합니다.

필수 공구 및 고정

설정은 절삭 매개변수만큼 중요합니다. 정밀도를 얻으려면 올바른 공구와 공작물 고정 방법이 필수적입니다.

올바른 절삭 공구 선택

항상 매우 날카롭고 광택 처리된 절삭 공구을 사용하십시오. 높은 여유각과 상당한 여유를 가진 무코팅 초경 또는 고속도강(HSS) 공구가 이상적입니다.

날카로운 날은 재료를 뚫고 지나가는 대신 깨끗하게 잘라내어 열과 절삭 압력을 극적으로 줄입니다.

최소 압력으로 고정

부품을 찌그러뜨리거나 변형시킬 수 있는 표준 바이스 조를 피하십시오. 부드러운 재료를 위해 특별히 설계된 고정 장치나 최소 클램핑 압력을 가진 콜릿 척을 사용하십시오.

목표는 왜곡이나 압축을 유발하지 않으면서 가공물을 단단히 고정하기 위해 넓은 표면에 걸쳐 적절한 지지력을 제공하는 것입니다.

상충 관계 및 함정 이해

PTFE로 정밀한 공차를 얻으려면 고유한 거동을 예측하고 관리해야 합니다.

엄격한 공차 확보의 어려움

높은 열팽창과 크리프 경향으로 인해 ±0.005인치(±0.13mm)보다 더 엄격한 공차를 유지하기 어려울 수 있습니다.

많은 응용 분야에서 PTFE의 자연적인 탄력성은 맞닿는 부품에 맞게 조정될 수 있으므로 매우 엄격한 공차는 불필요합니다. 금속처럼 작동하도록 강요하기보다 그 특성을 염두에 두고 설계하십시오.

열 축적은 주된 적

PTFE 가공의 거의 모든 문제—나쁜 표면 조도부터 치수 부정확성까지—는 과도한 열로 거슬러 올라갈 수 있습니다. 녹는 현상이나 끈적한 칩의 징후가 보이면 즉시 절삭 속도를 줄이십시오.

클램핑으로 인한 부품 변형

최종 부품이 사양을 벗어난 경우, 먼저 공작물 고정을 확인하십시오. 고정 장치를 너무 세게 조이는 것이 완벽한 절삭 매개변수에서도 변형과 부정확한 결과를 초래하는 가장 흔한 원인입니다.

목표에 맞는 올바른 선택

생산하는 부품의 특정 요구 사항에 따라 접근 방식을 조정하십시오.

일반 부품이 주요 초점인 경우: 중간 범위의 권장 매개변수에서 시작하고 안정적이고 일관된 결과를 위해 날카로운 공구 사용과 가벼운 클램핑 압력에 집중하십시오.
고정밀 부품이 주요 초점인 경우: 열팽창을 최소화하기 위해 보수적인 절삭 속도에서 시작하고, 가능한 경우 냉각수를 사용하며, 마무리 가공이나 최종 치수 측정 전에 재료가 실온에서 안정화되도록 하십시오.

궁극적으로 성공적인 PTFE 가공은 재료의 특성에 맞서 싸우는 것이 아니라 그 특성과 함께 작업하는 섬세한 과정입니다.

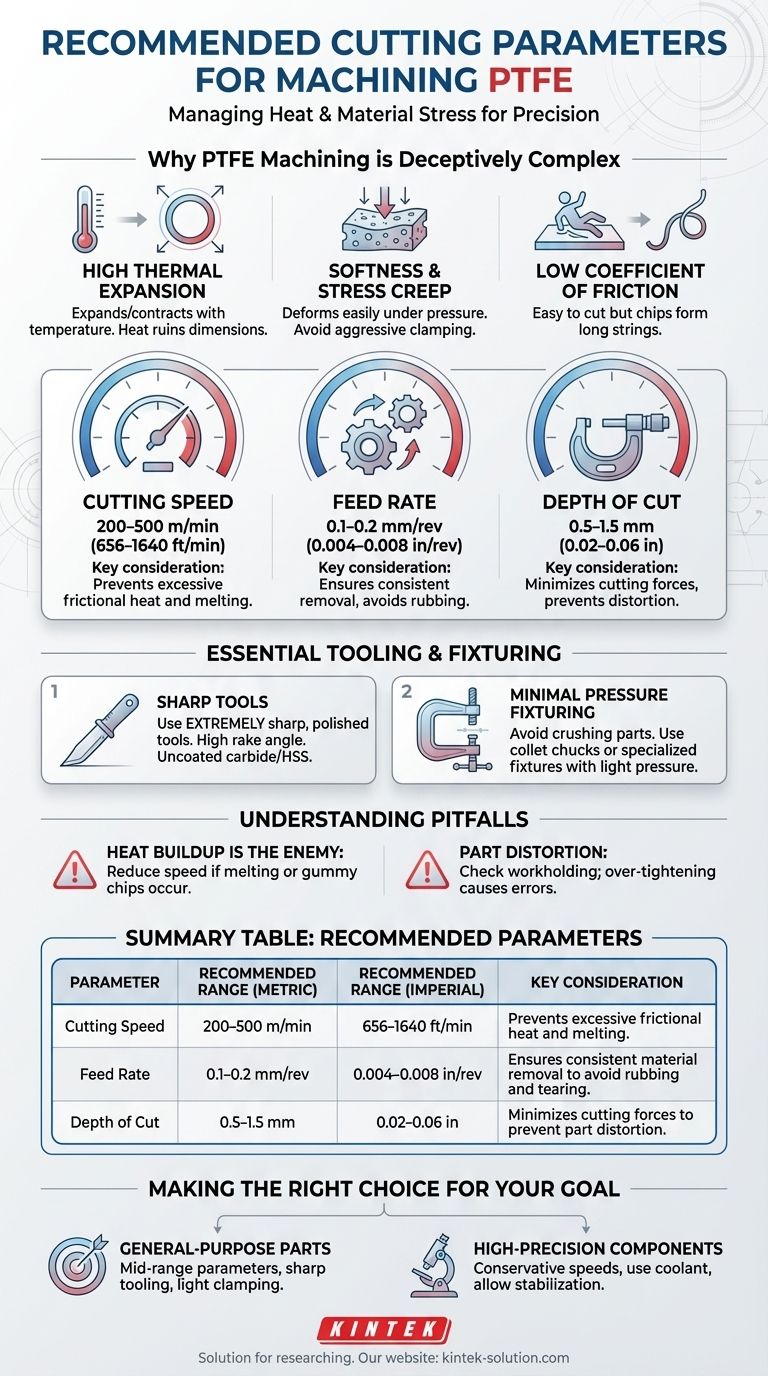

요약표:

매개변수	권장 범위 (미터법)	권장 범위 (인치법)	주요 고려 사항
절삭 속도	200–500 m/min	656–1640 ft/min	과도한 마찰열과 녹는 것을 방지합니다.
이송 속도	0.1–0.2 mm/rev	0.004–0.008 in/rev	문지름과 찢김을 피하기 위해 일관된 재료 제거를 보장합니다.
절삭 깊이	0.5–1.5 mm	0.02–0.06 in	부품 변형을 방지하기 위해 절삭력을 최소화합니다.
