폴리테트라플루오로에틸렌(PTFE) 개스킷 제조의 두 가지 주요 방법은 압축 성형과 절단입니다. 압축 성형은 PTFE 수지 분말을 빌렛(billet)이라고 하는 시트 또는 로드와 같은 고체 형태로 통합하는 과정을 포함합니다. 스키빙(skiving), 다이 커팅(die-cutting), 워터젯 절단(waterjet cutting)과 같은 기술을 포함하는 절단 공정은 이 사전 성형된 원자재에서 최종 개스킷 모양을 제작하는 데 사용됩니다.
제조 방법은 단순한 생산 세부 사항이 아니라 개스킷의 최종 밀도, 치수 정확도 및 전반적인 성능을 결정하는 중요한 요소입니다. 성형이 원료 PTFE 재료를 생성하는 반면, 후속 절단 기술이 개스킷의 정밀도와 의도된 응용 분야에 대한 적합성을 정의합니다.
기초: PTFE가 최고의 개스킷 재료인 이유
제조 방법을 검토하기 전에, PTFE를 밀봉 응용 분야에서 선호되는 재료로 만드는 고유한 특성을 이해하는 것이 중요합니다. 모든 제조 공정의 목표는 이러한 뛰어난 특성을 보존하는 것입니다.
타의 추종을 불허하는 내화학성
PTFE는 반응성이 없으며 거의 모든 산업용 화학 물질 및 부식성 환경에 내성이 있습니다. 이는 다른 재료가 빠르게 열화될 수 있는 공격적인 유체를 포함하는 응용 분야에 이상적인 선택입니다.
넓은 온도 내성
표준 PTFE 개스킷은 일반적으로 -200°C에서 +260°C(-328°F에서 500°F)의 극한 온도 범위에서 안정적으로 작동합니다. 이를 통해 극저온 공정부터 고온 시스템까지 모든 분야에서 사용할 수 있습니다.
낮은 마찰 및 비점착성 표면
PTFE는 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이러한 비점착 특성은 시스템 구성 요소의 마모를 줄이고, 재료 축적을 방지하며, 개스킷을 쉽게 청소하고 유지 보수할 수 있도록 합니다.
방법 1: 압축 성형 (빌렛 생성)
압축 성형은 개스킷이 만들어지는 고체 PTFE 재료를 만드는 근본적인 첫 번째 단계입니다. 이 공정은 기본 재료의 품질과 내부 구조를 결정합니다.
성형 공정 설명
이 공정은 미세한 PTFE 수지 분말을 윤활제와 혼합하여 예비 성형 모양으로 압착하는 것으로 시작됩니다. 그런 다음 이 예비 성형품에 엄청난 압력을 가하여 가열하면 PTFE 입자가 융합되어 빌렛(billet)이라고 하는 단일하고 기포가 없는 블록 또는 실린더가 됩니다.
주요 결과물: 원자재
압축 성형의 직접적인 결과물은 최종 개스킷이 아니라 원자재입니다. 이는 나중에 가공되거나 절단될 시트, 로드 또는 튜브 형태일 수 있습니다.
방법 2: 절단 및 제작 (개스킷 모양 만들기)
PTFE 빌렛이 생성되면 최종 개스킷을 정밀한 치수로 제작해야 합니다. 이는 여러 가지 절단 기술을 통해 달성됩니다.
스키빙 공정
스키빙(Skiving)은 성형된 빌렛에서 날카로운 칼날을 사용하여 PTFE의 얇은 층이나 시트를 "깎아내는" 기술입니다. 이는 개스킷을 절단할 수 있는 크고 얇은 PTFE 시트를 생산하는 일반적인 방법입니다.
기술 조명: 다이 커팅
다이 커팅(Die cutting)은 대량 생산에 이상적인 고속 공정입니다. 날카롭고 맞춤 제작된 도구(다이)를 사용하여 PTFE 시트에서 동일한 모양의 개스킷을 찍어냅니다. 이는 매우 효율적이며 종종 ±0.015인치 정도의 엄격한 공차로 복잡한 모양을 만드는 데 탁월합니다.
기술 조명: 워터젯 절단
워터젯 절단(Waterjet cutting)은 고압의 물줄기(종종 연마재와 혼합됨)를 사용하여 PTFE 시트에서 개스킷을 절단합니다. 이 방법은 예외적으로 정밀하며, 맞춤형 공구가 필요 없고, 우수한 반복성으로 최대 6인치 두께의 매우 두꺼운 재료를 절단할 수 있습니다.
절충점 및 품질 영향 이해
제조 방법의 선택은 최종 개스킷의 품질과 성능에 직접적인 영향을 미칩니다. 제품을 지정할 때 이러한 차이점을 이해하는 것이 중요합니다.
밀도 및 균일성
압축 성형 공정은 PTFE 원자재 전체에 걸쳐 일관된 밀도를 보장하는 데 중요합니다. 부적절하게 성형된 빌렛은 밀도가 고르지 않아 유연성이 떨어지고 최종 개스킷에 누출 경로가 생길 수 있습니다.
치수 안정성 및 응력
빌렛에서 절단되거나 스키빙된 개스킷은 때때로 제조 공정으로 인한 내부 응력을 보일 수 있습니다. 이로 인해 약간의 만곡 또는 뒤틀림이 발생할 수 있으며, 이는 설치를 복잡하게 하고 적절한 밀봉을 보장하기 위해 세심한 취급이 필요할 수 있습니다.
정밀도 대량 생산
다이 커팅은 수천 개의 동일한 부품을 신속하게 생산하는 가장 비용 효율적인 솔루션입니다. 그러나 워터젯 절단은 맞춤형 다이 제작 비용이 부담스러울 수 있는 프로토타입, 소량 배치 또는 두꺼운 재료의 복잡한 설계에 대해 탁월한 정밀도를 제공합니다.
응용 분야에 맞는 올바른 선택
적절한 PTFE 개스킷을 선택하려면 특정 성능 및 작동 요구 사항에 맞게 제조 방법을 일치시켜야 합니다.
- 비용 효율적인 대량 생산 표준 모양이 주요 관심사인 경우: 스키빙된 PTFE 시트에서 다이 커팅된 개스킷은 속도, 재료 효율성 및 반복성의 최상의 균형을 제공합니다.
- 정밀도, 복잡한 형상 또는 두꺼운 개스킷이 주요 관심사인 경우: 워터젯 절단은 맞춤형 공구의 초기 비용 없이 탁월한 정확도와 설계 유연성을 제공합니다.
- 절대적인 재료 무결성과 성능이 주요 관심사인 경우: 압축 성형된 빌렛의 품질에 주의를 기울여야 합니다. 이 기초 단계가 개스킷의 최종 밀도와 내화학성을 결정합니다.
PTFE 개스킷이 어떻게 만들어지는지 이해하는 것은 필요한 대로 작동하도록 보장하는 첫 번째 단계입니다.
요약표:
| 제조 방법 | 주요 공정 | 최적인 경우 | 일반적인 공차 |
|---|---|---|---|
| 압축 성형 | PTFE 분말을 고체 빌렛으로 융합 | 기본 재료 원자재 생성 | 해당 없음 (재료 생성) |
| 다이 커팅 | PTFE 시트에서 모양 찍어내기 | 표준 모양의 대량 생산 | ±0.015인치 |
| 워터젯 절단 | 고압 연마수 절단 | 프로토타입, 복잡한 설계, 두꺼운 재료 | 탁월한 정밀도 |
| 스키빙 | 빌렛에서 얇은 시트 깎아내기 | 추가 가공을 위한 대형 PTFE 시트 생산 | 응용 분야에 따라 다름 |
귀하의 중요 응용 분야를 위한 정밀 엔지니어링 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 응용 분야를 위한 고성능 PTFE 씰, 개스킷, 라이너 및 실험 기구 제조를 전문으로 합니다. 압축 성형 및 정밀 절단 기술에 대한 당사의 전문 지식은 부품이 최적의 밀도, 치수 정확도 및 내화학성을 제공하도록 보장합니다.
맞춤형 프로토타입이든 대량 생산이든, 당사는 귀하의 정확한 사양을 충족하는 솔루션을 제공합니다.
귀하의 PTFE 부품 요구 사항을 논의하고 맞춤형 솔루션 견적을 받으려면 오늘 엔지니어링 팀에 문의하십시오.

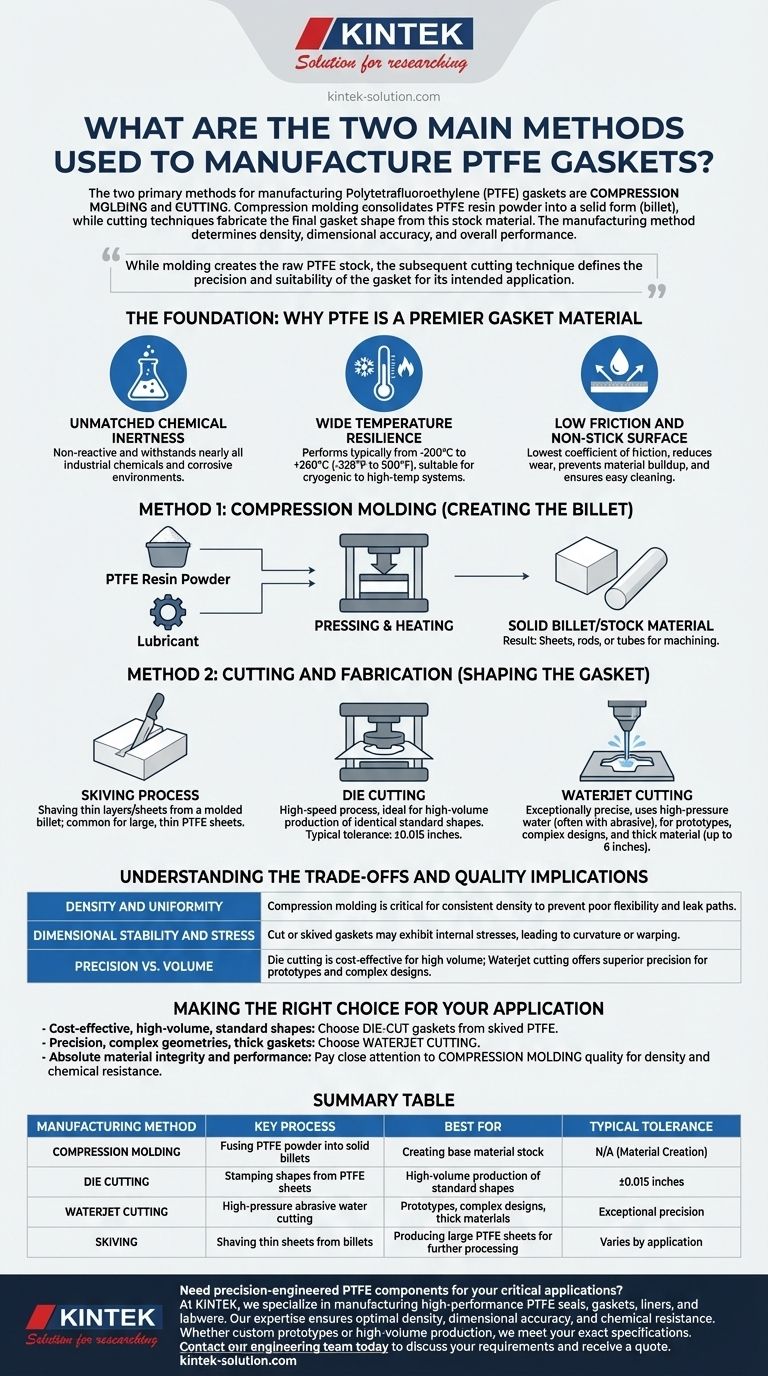

시각적 가이드
