Ptfe 기판 제작과 관련된 어려움은 무엇인가요? 고주파 재료로 정밀도를 마스터하는 방법

PTFE 기판 제작은 재료의 고유한 물리적 특성 조합으로 인해 악명이 높을 정도로 어렵습니다. 주요 어려움에는 가공 중 치수 불안정성 관리, 정확한 드릴 구멍 확보, 솔더 마스크와 같은 표면층의 적절한 접착 보장, 높은 재료 비용 등이 포함됩니다.

PTFE의 핵심 과제는 절단하기 어렵다는 것이 아니라, 고유한 부드러움, 높은 열팽창률, 낮은 표면 에너지로 인해 특수 도구, 공정 및 전문 지식 없이는 정밀도와 신뢰성을 달성하기가 극도로 어렵다는 점입니다.

핵심 과제: 물리적 불안정성 관리

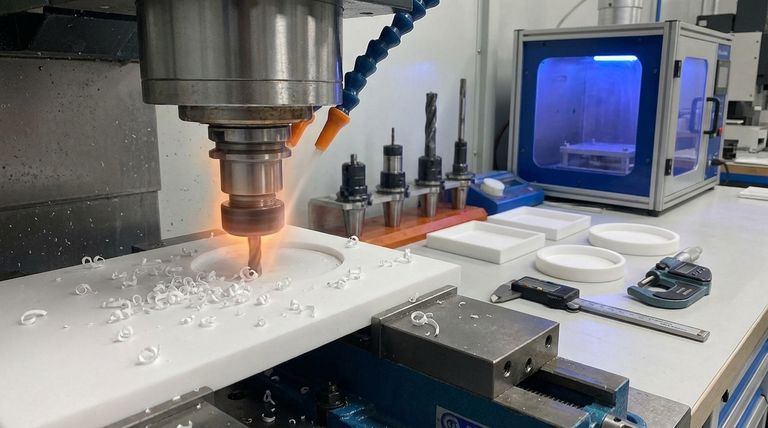

주요 가공 문제는 PTFE의 물리적 특성에서 비롯됩니다. 이는 열과 압력(가공 및 처리 과정에서 피할 수 없는 요소)에 예측 불가능하게 반응하는 부드러운 재료입니다.

높은 열팽창

PTFE는 열팽창 계수가 매우 높습니다. 절삭 공구에서 발생하는 열은 가공 중에 재료를 상당히 팽창시킵니다.

재료가 냉각되면 수축하여 최종 치수가 지정된 공차를 벗어나는 경우가 많습니다. 이를 위해서는 절삭 속도와 냉각수 사용을 신중하게 관리해야 합니다.

응력 크리프 및 압축

이 재료는 부드러워서 압력 하에서 변형되기 쉬운데, 이를 응력 크리프라고 합니다.

가공을 위해 고정할 때 쉽게 압축될 수 있습니다. 이로 인해 기판을 왜곡시키지 않으면서 단단히 고정하기 어려워지며, 이는 절단 또는 드릴 구멍의 정확도에 직접적인 영향을 미칩니다.

공구 및 스와이프(칩) 관리

PTFE의 부드러움 때문에 가공이 쉬워 보일 수 있지만, 극도로 날카롭고 광택 처리된 절삭 공구(가급적 고속도강(HSS) 또는 카바이드)가 필요합니다.

무딘 공구는 깨끗하게 절단하기보다 재료를 찢거나 번지게 할 수 있습니다. 부드러운 칩이 쉽게 쌓여 표면 마감을 손상시킬 수 있으므로 효과적인 스와이프(칩) 제거도 중요합니다.

PTFE 기판 제작과 관련된 어려움은 무엇인가요? 고주파 재료로 정밀도를 마스터하는 방법

PCB 제작의 정밀도 및 접착

전자 제품 및 인쇄 회로 기판(PCB)의 경우, PTFE는 회로 생성 및 내구성 보장과 관련하여 고유한 일련의 문제를 제기합니다.

드릴링 및 레이저 어블레이션

깨끗하고 정밀한 구멍을 만드는 것은 어렵습니다. 기계적 드릴링은 재료 번짐을 유발할 수 있으며, 표준 레이저는 불완전한 어블레이션을 초래할 수 있습니다.

이는 과도한 녹음 없이 재료를 깨끗하게 기화시키는 데 더 적합한 CO2 레이저를 사용하는 것과 같은 특수 공정을 필요로 합니다.

솔더 마스크 접착력 불량

PTFE는 "논스틱(non-stick)" 특성을 부여하는 낮은 표면 에너지로 유명합니다. 이 동일한 특성은 PCB 제작에서 주요 단점입니다.

솔더 마스크, 컨포멀 코팅 및 기타 필수 층은 처리되지 않은 PTFE 표면에 제대로 접착되지 않아 박리 및 회로 고장을 유발합니다.

해결책: 표면 처리

접착력 불량을 극복하기 위해 PTFE 표면을 화학적으로 변경해야 합니다.

이는 일반적으로 미세 수준에서 표면을 식각하는 플라즈마 처리 공정을 사용하여 수행됩니다. 이는 표면 에너지를 증가시키고 솔더 마스크와 강력한 기계적 및 화학적 결합을 허용하는 질감을 만듭니다.

상충 관계 및 비용 이해

PTFE를 선택하는 것은 비용과 복잡성 모두에 상당한 영향을 미치는 결정입니다. FR-4와 같은 표준 재료를 바로 대체할 수 있는 것은 아닙니다.

높은 재료 비용

PTFE 라미네이트의 원자재 비용은 기존 PCB 기판보다 훨씬 높습니다. 이는 가공이 시작되기 전에 높은 기본 비용을 설정합니다.

특수 공정 및 전문 지식

플라즈마 처리, 특수 레이저 및 신중하게 제어되는 가공 매개변수의 필요성은 상당한 운영 비용을 추가합니다.

또한, 성공 여부는 종종 기계공의 기술에 달려 있습니다. 엄격한 공차(예: +/- 0.002인치 이내)를 달성하려면 PTFE의 고유한 거동에 대한 경험이 필요하며, 이는 보편적으로 이용 가능한 것은 아닙니다.

재료에 맞춘 설계

단단한 재료를 위해 의도된 설계를 PTFE에 강요할 수 없습니다. 엔지니어는 PTFE의 고유한 특성을 염두에 두고 설계하여 재료의 팽창 및 크리프 경향을 수용해야 합니다.

귀하의 애플리케이션을 위한 올바른 선택

PTFE 사용을 선택하려면 이러한 어려움과 그것이 프로젝트 목표 및 예산에 미치는 영향에 대한 명확한 이해가 필요합니다.

주요 초점이 고주파 성능인 경우: 가공의 어려움은 PTFE의 탁월한 유전 특성과 낮은 신호 손실을 위한 필요한 상충 관계입니다.
주요 초점이 엄격한 기계적 공차인 경우: PTFE 경험이 있는 가공업체와 협력하고 재료의 열팽창 및 응력 크리프를 수용하도록 부품을 설계해야 합니다.
주요 초점이 비용 효율성인 경우: 재료 및 가공 비용을 합치면 PTFE는 전기적 성능이 절대적으로 필수적인 애플리케이션에만 사용해야 합니다.

궁극적으로 PTFE를 성공적으로 가공하는 것은 그 특성에 맞서 싸우는 것이 아니라 그 특성을 활용하는 것입니다.

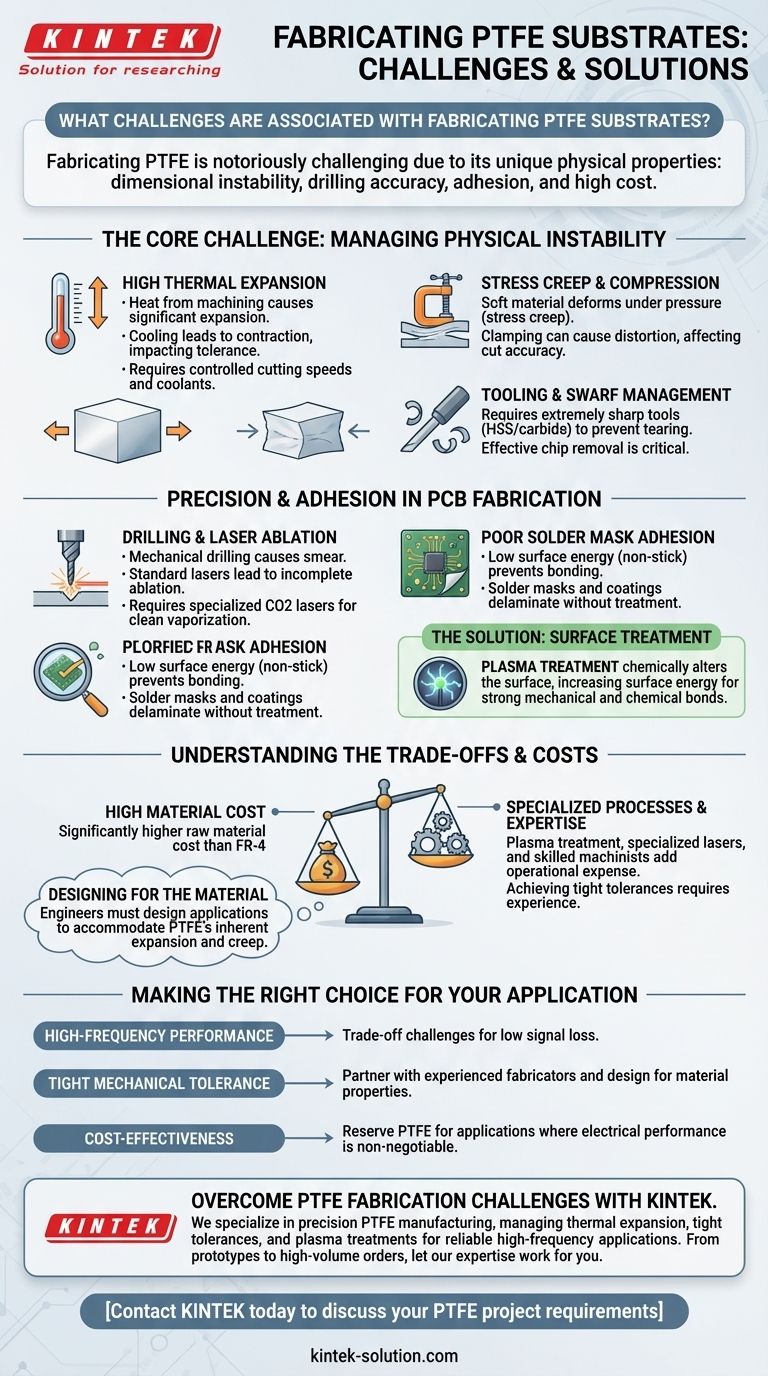

요약표:

과제	주요 문제	가공에 미치는 영향
물리적 불안정성	높은 열팽창 및 응력 크리프	치수 부정확성, 공차 유지의 어려움
정밀 가공	부드러운 재료, 날카로운 공구 필요	찢어짐/번짐 위험, 특수 공구 필요
접착	낮은 표면 에너지(논스틱)	솔더 마스크/코팅 접착 불량, 플라즈마 처리 필요
비용 및 전문 지식	높은 재료 비용 및 특수 공정	프로젝트 비용 증가, 숙련된 가공업체 필요
