PTFE 슬라이딩 베어링을 지정할 때, 고객은 해당 부품이 구조물의 고유한 요구 사항을 충족하도록 정밀한 설계 매개변수 세트를 제공해야 합니다. 이러한 핵심 사양에는 예상되는 수직 하중, 필요한 종방향 및 횡방향 이동, 잠재적인 상향 하중, 그리고 베어링이 수용해야 하는 회전 정도가 포함됩니다. 제조업체는 이 데이터를 사용하여 맞춤형 베어링을 설계하고 엔지니어링 계산을 통해 실현 가능성을 검증합니다.
고객의 역할은 베어링이 견뎌야 하는 외부 힘과 움직임을 정의하는 것입니다. 그러나 부품의 성공은 제조업체가 재료 특성과 종종 간과되는 중요한 생산 문제를 고려하여 해당 사양을 신뢰할 수 있는 설계로 변환하는 능력에 달려 있습니다.
핵심 설계 매개변수 설명
기능적이고 안전한 PTFE 베어링을 설계하려면 제조업체는 작동 요구 사항에 대한 명확한 정의가 필요합니다. 이러한 매개변수는 전체 설계의 청사진을 형성합니다.
수직 하중 및 상향 하중
수직 하중은 베어링이 지지해야 하는 주요 하향 힘 또는 무게입니다. 최대 2,900psi의 압력을 처리할 수 있는 PTFE의 뛰어난 압축 강도는 이 목적에 이상적입니다.
반대로, 상향 하중은 상부 구조물을 베어링에서 들어 올릴 수 있는 힘입니다. 설계에는 지정된 경우 이러한 움직임을 구속하기 위한 메커니즘이 포함되어야 합니다.
병진 이동 (종방향 및 횡방향)
베어링의 주요 기능은 움직임을 허용하는 것입니다. 종방향 이동(앞뒤) 및 횡방향 이동(좌우)은 중요한 사양입니다.
이것이 PTFE가 탁월한 부분입니다. 특히 연마된 스테인리스 스틸판 위에서 미끄러질 때 알려진 고체 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있어 부드럽고 저항이 적은 움직임을 허용합니다.
회전 용량
구조물은 완전히 단단하지 않습니다. 회전은 상부 구조물이 다양한 조건에서 변형되거나 조정될 때 베어링이 허용해야 하는 약간의 비틀림 또는 기울임 움직임을 나타냅니다. 베어링은 응력을 유발하지 않으면서 이러한 회전을 수용하도록 설계되어야 합니다.
사양에서 현실로: 제조업체의 역할
매개변수를 받는 것은 첫 번째 단계일 뿐입니다. 경험이 풍부한 제조업체는 설계를 검증하고 장기적인 실행 가능성을 보장함으로써 가치를 더합니다.
계산을 통한 실현 가능성 확인
제조업체는 제안된 설계가 고객이 지정한 하중과 움직임을 안전하게 처리할 수 있음을 입증하는 계산을 제공할 책임이 있습니다. 이는 PTFE, 스테인리스 스틸 및 지지판의 알려진 재료 특성을 기반으로 합니다.
설계 코드 준수
설계는 확립된 엔지니어링 표준을 준수해야 합니다. 주요 코드는 글로벌 프로젝트의 경우 AASHTO(미국 주 고속도로 및 교통 공무원 협회) 및 BS:5400, 인도에서는 IRC:83 (파트 II)와 같은 지역 표준을 포함합니다.
구성 요소가 함께 작동하는 방식
일반적인 PTFE 슬라이딩 베어링은 시스템입니다. 여기에는 두 개의 강철판이 포함되며, 하나는 PTFE 시트를 수용하고 다른 하나는 고도로 광택 처리된 스테인리스 스틸 표면으로 덮여 있습니다. PTFE와 스테인리스 스틸 사이의 저마찰 인터페이스는 움직임을 허용하는 동시에 강철판은 하중을 분산시킵니다.
일반적인 함정 및 실제 제약 조건
이론적 설계에서 실제 제품으로의 전환은 대부분의 문제가 발생하는 지점입니다. 이러한 문제를 이해하는 것은 비용이 많이 드는 오류와 지연을 피하는 데 중요합니다.
"사후 고려" 문제
베어링은 프로젝트 일정 후반까지 간과되는 경우가 많습니다. 이로 인해 이미 존재하고 종종 제한적인 현장 조건에 맞게 설계를 조정해야 하는 촉박한 요청이 발생합니다.
물리적 및 설치 제약 사항
후기 단계 사양은 제약 사항을 드러내는 경우가 많습니다. 이상적인 포털 플레이트 크기를 위한 공간이 부족하거나, 구조물 사이에 예상치 못한 간격이 있거나, 기존 강철 구조물에 용접하거나 볼트로 고정하는 데 제한이 있어 비용이 많이 들고 복잡한 맞춤형 솔루션이 필요할 수 있습니다.
PTFE 접착의 중요성
제조에서 가장 중요한 측면은 PTFE 라이너를 강철 지지판에 접착하는 것입니다. 이는 전문적인 전문 지식이 필요한 어려운 과정입니다.
부적절하거나 실패한 접착은 라이너가 분리되어 베어링 성능이 급격히 저하되고 최악의 경우 치명적인 구조적 실패로 이어질 수 있습니다.
프로젝트를 위한 올바른 선택
사양 프로세스는 프로젝트의 주요 목표에 따라 안내되어야 합니다.
- 구조적 안전성과 수명에 중점을 두는 경우: 치명적인 실패의 가장 일반적인 지점이므로 PTFE 라이너 접착에 대한 문서화된 경험과 입증된 실적을 가진 제조업체를 선택하는 것을 우선시하십시오.
- 프로젝트 효율성과 예산 관리에 중점을 두는 경우: 예상치 못한 물리적 제약으로 인한 최종 단계 맞춤화를 피하기 위해 설계 프로세스 초기에 베어링 제조업체에 참여하십시오.
- 성능 검증에 중점을 두는 경우: 제안된 베어링 설계가 확립된 엔지니어링 코드에 따라 지정된 모든 하중과 움직임을 수용할 수 있음을 확인하는 상세한 계산서를 받는 것을 주장하십시오.
정확하고 조기 사양은 안정적이고 내구성이 뛰어난 구조 베어링 시스템의 기반입니다.
요약표:
| 매개변수 | 설명 | 주요 고려 사항 |
|---|---|---|
| 수직 하중 | 주요 하향 힘/무게 | PTFE 압축 강도 (최대 2,900 psi) |
| 상향 하중 | 구조물을 베어링에서 들어 올리는 힘 | 지정된 경우 구속 메커니즘 필요 |
| 병진 이동 | 종방향(앞/뒤) 및 횡방향(좌/우) 움직임 | PTFE의 낮은 마찰 계수가 부드러운 움직임을 가능하게 함 |
| 회전 용량 | 기울임 또는 비틀림 움직임 | 응력을 유발하지 않으면서 구조적 변형 수용 필요 |
KINTEK과 함께 더 안전하고 안정적인 구조를 설계하십시오
PTFE 슬라이딩 베어링을 지정하는 것은 복잡하지만 혼자서 헤쳐나갈 필요는 없습니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이딩 베어링을 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다.
저희는 단순히 귀하의 매개변수를 받는 것 이상을 수행합니다. 저희 팀은 귀하의 설계가 실현 가능하고 AASHTO와 같은 관련 코드를 준수하는지 확인하기 위해 중요한 엔지니어링 검증을 제공합니다. 가장 중요하게도, 저희는 치명적인 실패를 방지하는 가장 중요한 요소인 중요한 PTFE 접착 공정에 필요한 전문 지식을 보유하고 있습니다.
프로토타입이 필요하든 대량 주문이 필요하든 구조적 무결성을 우선시하는 제조업체와 협력하십시오.
오늘 KINTEK에 문의하여 상담을 받고 귀하의 사양을 내구성이 뛰어난 고성능 베어링 솔루션으로 전환하는 데 도움을 받으십시오.

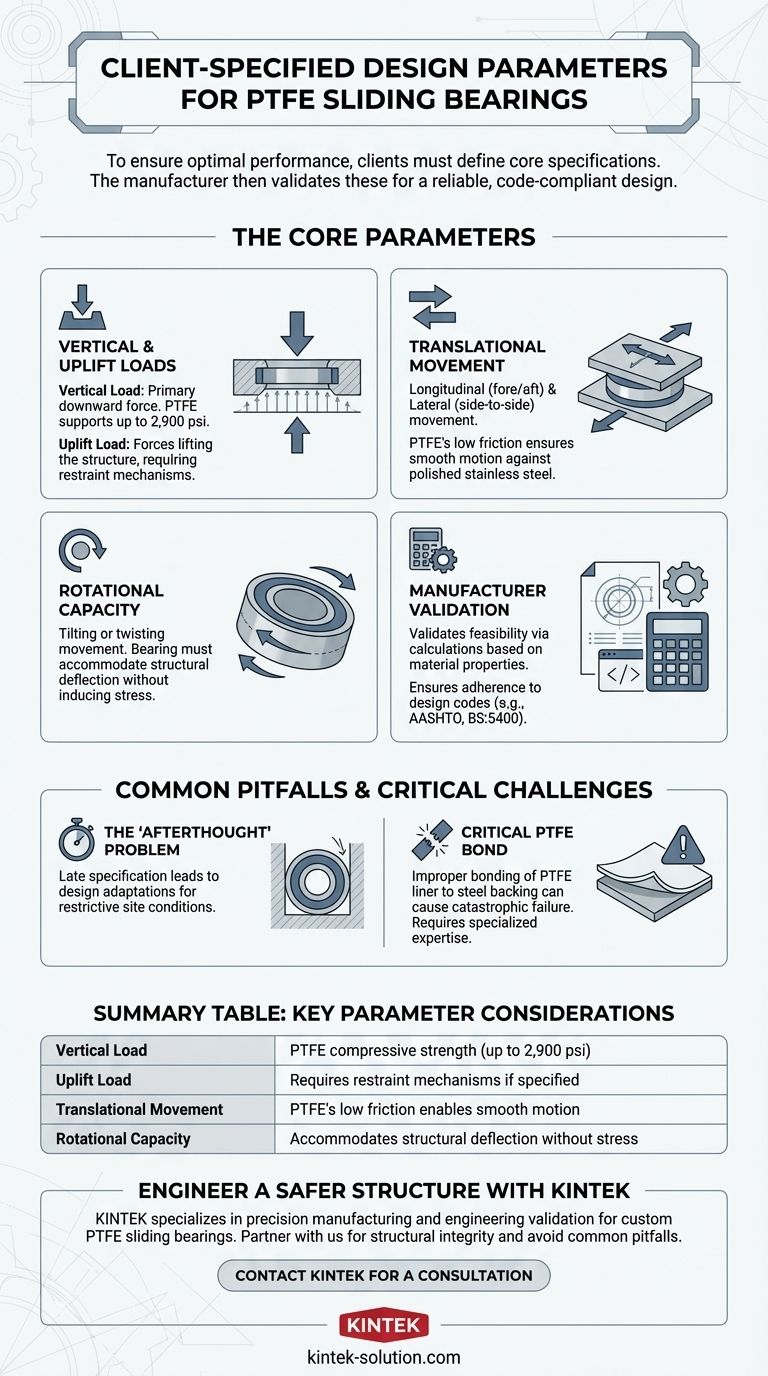

시각적 가이드
