압축 성형 PTFE 부품의 최종 특성은 네 가지 상호 연결된 가공 매개변수에 의해 근본적으로 제어됩니다. 이들은 원료 분말에 가해지는 예비 성형 압력, 소결 온도 및 지속 시간, 그리고 부품이 냉각되는 속도입니다. 이러한 단계들 간의 상호 작용을 마스터하는 것이 원료 PTFE 분말을 예측 가능한 특성을 가진 고성능 부품으로 변환하는 핵심입니다.
PTFE의 압축 성형은 단순한 성형 공정이 아닙니다. 그것은 신중하게 조율된 열적 및 기계적 주기입니다. 초기 압축부터 최종 냉각까지 각 단계는 재료의 최종 분자 구조, 밀도 및 기계적 무결성을 정의하기 위해 이전 단계에 기반을 둡니다.
PTFE 성형의 네 가지 기둥
느슨한 분말에서 단단하고 기능적인 부품으로의 여정은 일련의 중요한 단계를 포함합니다. 이러한 단계 중 하나라도 오류나 불일치가 발생하면 최종 제품의 품질과 성능에 직접적인 영향을 미칩니다.
기둥 1: 재료 특성 및 예비 성형 압력
공정은 미세 분말인 순수 PTFE 수지로 시작됩니다. 이 분말은 금형에 로드되어 일반적으로 10에서 50 MPa 사이의 고압을 받습니다.
이 초기 압축은 느슨한 분말을 "그린 바디(green body)"라고 알려진 깨지기 쉬운 고밀도 압축체로 변환합니다. 압력의 양은 초기 밀도에 직접적인 영향을 미치고 입자 사이의 공극을 제거하는 데 도움이 되어 효과적인 소결 공정을 위한 기반을 마련합니다.
기둥 2: 소결 온도
그린 바디는 PTFE의 녹는점인 326°C보다 높은 360°C에서 380°C 사이의 온도로 정밀하게 제어되는 오븐에서 가열됩니다.
소결 과정에서 개별 PTFE 입자는 분자 수준에서 융합됩니다. 이 과정은 예비 성형 후 남아 있던 미세한 공극을 제거하여 부품의 밀도, 강도 및 전반적인 무결성을 크게 증가시킵니다.
기둥 3: 소결 유지 시간
부품은 특정 시간(유지 시간) 동안 최고 소결 온도에서 유지되어야 합니다.
이것은 서둘러서는 안 되는 단계입니다. 충분한 유지 시간은 부품의 전체 단면이 균일한 온도에 도달하여 완전한 입자 융합을 가능하게 합니다. 부적절한 유지 시간은 외부가 잘 소결되었지만 약하고 다공성인 코어를 가진 부품을 초래할 수 있습니다.
기둥 4: 냉각 속도
소결 후 부품은 실온으로 냉각됩니다. 이것은 틀림없이 가장 중요하고 종종 간과되는 단계입니다.
느리고 제어된 냉각 속도는 내부 응력 축적을 방지하는 데 필수적입니다. 급속 냉각은 열 충격을 유발하여 균열, 뒤틀림 및 불량한 치수 안정성을 초래할 수 있습니다. 냉각 프로파일은 또한 재료의 최종 결정도를 직접적으로 결정합니다.
절충점 이해
성형 공정 중에 이루어지는 선택은 상충되는 특성들의 균형을 맞추는 것을 포함합니다. 이러한 절충점을 이해하는 것은 의도된 용도에 최적화된 부품을 생산하는 데 필수적입니다.
결정성 대 내부 응력
느린 냉각 속도는 고분자 사슬이 고도로 정렬된 결정 구조로 조직화될 시간을 더 많이 허용하여 일반적으로 부품의 결정도를 증가시킵니다(최대 94%). 높은 결정도는 종종 경도 및 크리프 저항과 같은 기계적 특성을 향상시킵니다.
그러나 느린 냉각의 주요 목표는 부품 전체의 열 구배를 최소화하는 것입니다. 이는 2차 가공 후 특히 파손 또는 뒤틀림을 유발할 수 있는 고정 응력의 근본 원인입니다.
밀도 대 다공성
최대 밀도(최대 2.2 g/cm³)를 달성하는 데는 최적의 예비 성형 압력과 철저한 소결 주기가 중요합니다.
압력이 너무 낮거나 소결이 불완전하면 결과 부품은 더 높은 다공성을 가질 것입니다. 대부분의 응용 분야에서는 바람직하지 않지만, 이는 특수 용도를 위해 이론적으로 조작될 수 있지만, 이는 기계적 강도와 내화학성 손실을 수반합니다.
응용 분야에 맞게 공정 조정
이상적인 가공 매개변수는 전적으로 구성 요소의 최종 요구 사항에 따라 달라집니다. 원하는 결과를 얻으려면 다음 지침을 고려하십시오.
- 최대 밀도 및 화학적 불활성에 중점을 둔다면: 최적의 소결 주기(온도 및 시간)와 느리고 제어된 냉각 프로파일을 우선시하십시오.
- 기계적 강도 및 크리프 저항에 중점을 둔다면: 재료의 결정도를 최대화하기 위해 정밀하고 매우 느린 냉각 속도에 집중하십시오.
- 가공 후 치수 정확도에 중점을 둔다면: 재료 제거 시 뒤틀림의 주요 원인인 내부 응력을 최소화하기 위해 극도로 느리고 제어된 냉각 공정을 강조하십시오.
이러한 근본적인 변수들을 의도적으로 제어함으로써, PTFE 부품을 엄격한 성능 표준을 충족하도록 안정적으로 설계할 수 있습니다.
요약표:
| 매개변수 | 최종 부품에 대한 주요 영향 |
|---|---|
| 예비 성형 압력 | 초기 밀도, 공극 제거 |
| 소결 온도 | 입자 융합, 강도 및 무결성 |
| 소결 유지 시간 | 균일한 융합, 약한 코어 방지 |
| 냉각 속도 | 최종 결정도, 내부 응력, 치수 안정성 |
최고 성능을 위해 설계된 PTFE 부품이 필요하십니까? KINTEK에서는 정밀 압축 성형을 전문으로 하며, 압력부터 냉각까지 모든 매개변수를 세심하게 제어하여 귀하의 응용 분야에 필요한 정확한 밀도, 강도 및 치수 안정성을 가진 부품을 제공합니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 프로토타입부터 대량 주문까지 당사의 맞춤형 제조 서비스는 귀하의 사양을 충족시킵니다.
함께 솔루션을 설계합시다. 오늘 전문가에게 문의하여 프로젝트에 대해 논의하십시오!

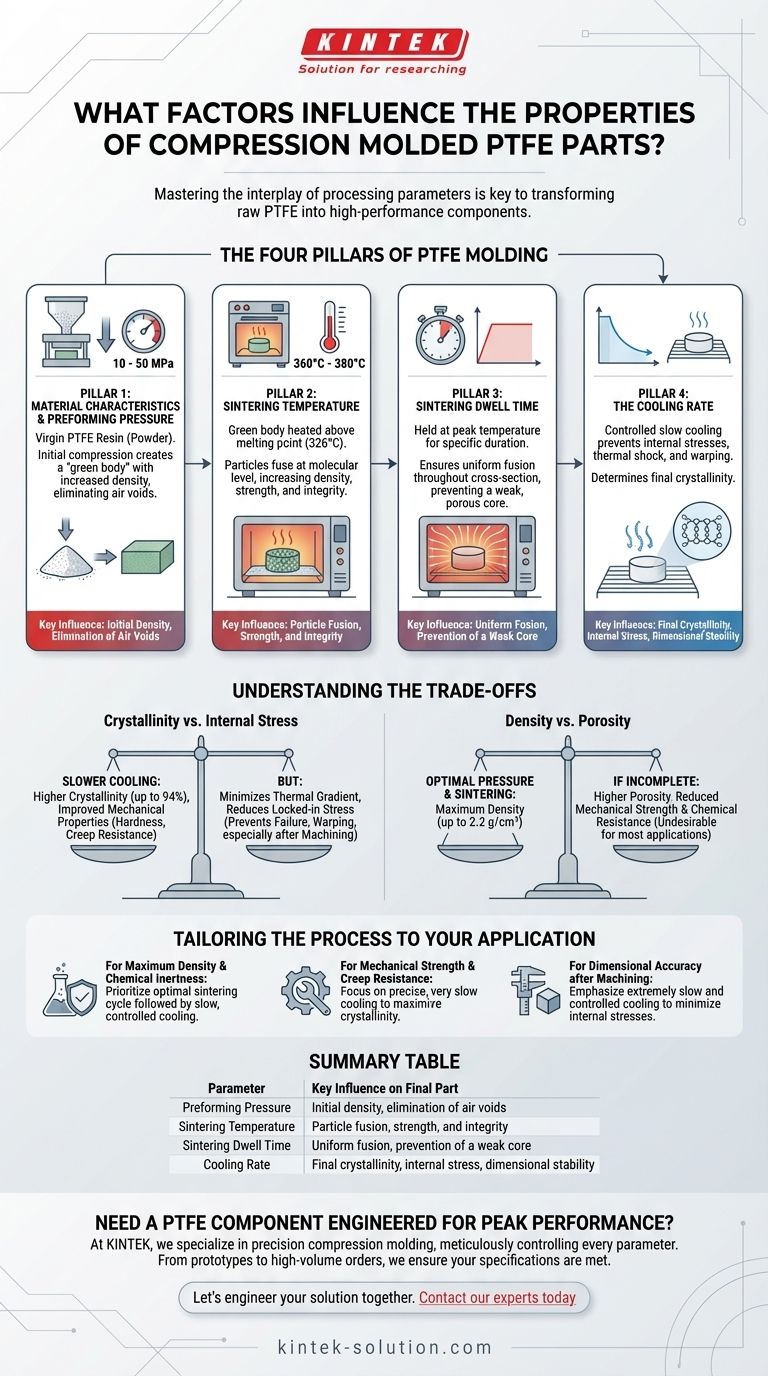

시각적 가이드
관련 제품
- 내열성 TFM 절연 배플 및 사용자 정의 기공 패턴이 가능한 초청정 실험실 PTFE 칸막이
- 테프론 용기 및 부품을 위한 맞춤형 PTFE 부품 제조업체
- 테프론 부품 및 PTFE 핀셋을 위한 맞춤형 PTFE 부품 제조업체
- 첨단 응용 분야를 위한 맞춤형 PTFE 슬리브 및 중공 로드
- 고급 산업 응용 분야를 위한 맞춤형 PTFE 로드
