CNC 가공 폴리테트라플루오로에틸렌 테플론 (PTFE)은 컴퓨터로 제어되는 정밀한 재료 제거를 통해 높은 치수 정확도를 갖춘 맞춤형 부품을 제작합니다.이 공정은 특수 기술을 활용하여 열팽창 및 부드러움과 같은 테프론의 고유한 특성을 극복하는 동시에 설계 유연성 및 재료 효율성과 같은 이점을 제공합니다.
핵심 포인트 설명:
1. 테프론의 CNC 가공 방법
- CNC 밀링:회전하는 다축 도구를 사용하여 복잡한 모양(예: 인클로저, 기어)을 조각합니다.복잡한 디자인에 이상적이지만 버를 최소화하기 위해 날카로운 카바이드 공구가 필요합니다.
- CNC 터닝:고정된 공구에 대해 공작물을 회전시켜 원통형 부품(예: 씰, 부싱)을 생산합니다.대칭형 부품에 가장 적합하지만 변형을 방지하기 위해 저속이 필요합니다.
- 다축/5축 가공:고정밀 3D 형상(예: 의료용 임플란트)을 위해 밀링과 선삭을 결합합니다.설정 시간이 단축되지만 고급 프로그래밍이 필요합니다.
2. 주요 프로세스 단계
-
디자인 및 준비:
- 테프론의 최대 4% 열팽창을 고려한 허용 오차로 3D CAD 모델을 생성합니다.
- 적합한 PTFE 등급(예: 순도를 위한 버진, 강성을 위한 유리 충전)을 선택합니다.
-
가공 실행:
- 도구 선택:마찰과 열을 줄이기 위해 모서리가 연마된 카바이드 커터.
- 냉각:재료 흡수를 방지하기 위해 액체가 아닌 압축 공기를 사용하십시오.
- 속도/이송 속도:낮은 RPM(예: 밀링의 경우 300-1,000)으로 녹는 것을 방지합니다.
-
후처리:
- 미세 입자 샌딩 또는 극저온 방식으로 디버링.
- 중요 치수에 대해 3차원 측정기(CMM)를 통한 검사.

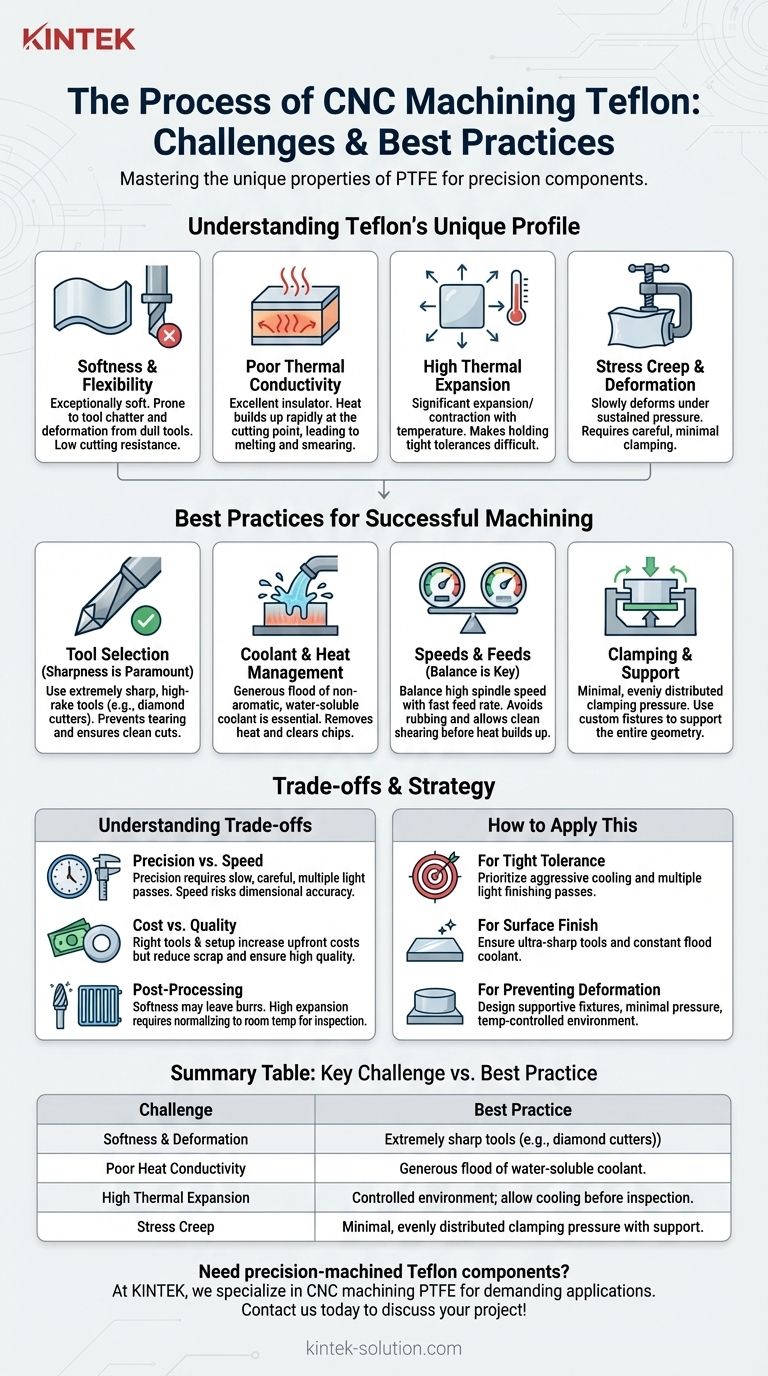

3. 도전 과제 및 솔루션
- 소재의 부드러움:공구 자국 발생; 높은 경사각의 공구와 최소한의 클램핑 압력으로 완화됩니다.
- 열 감도:간헐적 절단 및 칩 배출 전략이 필요합니다.
- 스트레스 크리프:가공 후 축소되는 약간 큰 크기의 피처를 설계하여 보정합니다.
4. CNC 가공 테프론의 장점
- 정밀도:항공 우주와 같은 중요한 애플리케이션에서 최대 ±0.001\"의 허용 오차를 달성합니다.
- 폐기물 감소:네스팅 소프트웨어는 원자재 사용을 최적화합니다.
- 다용도성:프로토타입부터 대량 생산까지 일관된 결과로 처리합니다.
5. 애플리케이션
- 의료:수술 도구, 카테터 구성품(생체 적합성 등급).
- 산업:내화학성 개스킷, 절연 스페이서.
제조업체는 이러한 뉘앙스를 이해함으로써 CNC 가공을 활용하여 고성능 테프론 부품을 생산하면서 그 특성을 완화할 수 있습니다.공구 경로를 최적화하면 특정 응용 분야의 표면 조도를 더욱 향상시킬 수 있을까요?
요약 표입니다:
| 측면 | 주요 세부 정보 |
|---|---|
| CNC 방법 | 밀링(복잡한 형상), 선삭(원통형 부품), 다축(3D 형상) |
| 공정 단계 | 설계 준비, 가공 실행(공구 선택, 냉각), 후처리 |
| 도전 과제 | 부드러움(공구 자국), 열 민감도, 스트레스 크리프 |
| 장점 | 정밀도(±0.001\"), 폐기물 감소, 다용도성(프로토타입부터 대량 생산까지) |
| 응용 분야 | 의료용(수술 도구), 산업용(내화학성 개스킷) |
