초기 성형 후, 폴리테트라플루오로에틸렌(PTFE) 부품은 최종적이고 정밀한 사양을 달성하기 위해 2차 제조 공정이 자주 필요합니다. 이러한 후처리 단계는 선반 가공, 밀링 및 보링과 같은 포괄적인 CNC 가공 작업부터 레이저 절단, 다이 커팅 및 연삭과 같은 특수 제작 방법에 이르기까지 다양합니다. 공정 선택은 부품이 요구하는 형상, 공차 및 생산량에 전적으로 달려 있습니다.
PTFE 제작의 성공의 열쇠는 사용 가능한 공정을 아는 것뿐만 아니라 재료의 고유한 특성(탄성과 높은 열팽창 등)이 설계 및 가공 전략을 근본적으로 결정하는 방식을 이해하는 데 있습니다.
PTFE 제작에서 가공의 역할
가공은 PTFE 부품을 다듬는 가장 일반적이고 다재다능한 방법입니다. PTFE는 비교적 부드러운 재료이므로 기존 공구로 표준 장비에서 가공할 수 있지만, 그 고유한 특성은 특별한 접근 방식을 요구합니다.
표준 CNC 작업

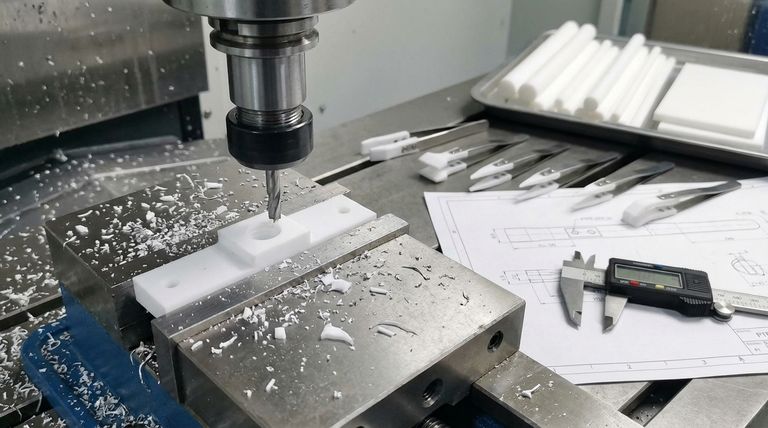

대부분의 복잡한 PTFE 구성 요소는 CNC(컴퓨터 수치 제어) 장비를 사용하여 만들어집니다. 여기에는 원통형 부품을 위한 선반 가공(turning), 복잡한 형상을 위한 밀링(milling), 정밀한 구멍을 만들기 위한 보링(boring), 나사산을 추가하기 위한 탭핑(tapping)과 같은 공정이 포함됩니다.
정밀 연삭
절삭만으로는 달성하기 어려운 매우 엄격한 공차 또는 특정 표면 마감이 필요한 응용 분야의 경우 연삭(grinding)이 사용될 수 있습니다. 이 공정은 연마 휠을 사용하여 매우 높은 정밀도로 재료를 제거합니다.
특수 기능
2차 공정은 부품에 특정 기능적 특징을 추가할 수도 있습니다. 예를 들어, 널링(Knurling)은 향상된 그립감이나 기계적 고정을 위해 구성 요소에 패턴화된 질감 표면을 만드는 데 사용될 수 있습니다.
절단 및 성형 공정
더 간단한 형상의 경우, 특히 PTFE 시트나 필름으로 만든 부품의 경우, 다른 제작 방법이 완전한 CNC 가공보다 더 효율적이고 비용 효율적일 수 있습니다.
다이 커팅 및 스탬핑
개스킷, 씰 또는 와셔와 같이 동일한 평면 부품을 대량 생산할 때 다이 커팅(die cutting) 또는 스탬핑(stamping)이 이상적인 방법입니다. 맞춤 제작된 다이가 PTFE 시트를 눌러 최종 모양을 빠르고 반복적으로 만듭니다.
전단 및 슬리팅
전단(Shearing) 또는 슬리팅(Slitting)은 대형 PTFE 시트나 롤을 더 작고 다루기 쉬운 스트립이나 블랭크로 절단하는 데 사용되는 기본 공정입니다. 이러한 조각은 후속 가공 또는 스탬핑 작업을 위한 시작 재료 역할을 하는 경우가 많습니다.
레이저 절단
다이 커팅으로는 너무 복잡할 수 있는 복잡한 2차원 프로파일을 만들 때 레이저 절단(laser cutting)은 탁월한 정밀도를 제공합니다. 이 공정은 고출력 레이저를 사용하여 재료를 기화시켜 부품에 가해지는 기계적 스트레스를 최소화하면서 깨끗한 모서리를 만듭니다.
상충 관계 이해
PTFE를 성공적으로 가공하려면 고유한 재료 특성을 인식해야 합니다. 이를 무시하면 특히 작동 조건에서 사양을 충족하지 못하는 부품이 발생할 수 있습니다.
열팽창의 과제
PTFE는 열팽창 계수가 매우 높아서 온도 변화에 따라 상당히 팽창하고 수축합니다. 이는 가공 중에 고려되어야 합니다. 한 온도에서 측정된 부품이 다른 온도에서는 허용 오차 범위를 벗어날 수 있습니다.
탄성의 이점
PTFE의 주요 장점은 탄성과 적응 능력입니다. 이는 불필요하게 엄격한 공차를 추구하는 것이 종종 역효과를 낳고 비용을 불필요하게 증가시킨다는 것을 의미합니다. 잘 설계된 부품은 이 속성을 활용하여 극도의 정밀도 없이도 효과적으로 장착되고 밀봉될 수 있도록 합니다.
압축 강도 관리
PTFE는 지속적인 하중 하에서 변형되거나 "크리프(creep)"될 수 있는 부드러운 재료입니다. 가공 중 고정 및 클램핑 압력은 부품을 왜곡시켜 최종 치수를 손상시키지 않도록 신중하게 제어해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 2차 공정을 선택하는 것은 성능, 정밀도 및 비용의 균형을 맞추는 데 중요합니다. 최종 목표가 결정을 안내해야 합니다.
- 복잡한 3D 형상이 주요 초점인 경우: CNC 가공은 가장 많은 설계 자유도를 제공하며 복잡한 특징, 보어 및 나사산이 있는 부품에 필수적입니다.
- 대량의 평면 부품이 주요 초점인 경우: 다이 커팅 또는 스탬핑은 개스킷 및 씰과 같은 구성 요소에 가장 비용 효율적이고 빠른 생산 방법을 제공합니다.
- 비용 관리가 주요 초점인 경우: PTFE의 자연적인 탄성을 활용하는 현실적인 공차로 설계하고, 기능적 가치를 추가하지 않는 과도한 정밀도를 지정하지 마십시오.
제작 전략을 PTFE의 고유한 특성과 일치시킴으로써 성능과 제조 가능성 모두에 최적화된 매우 효과적인 구성 요소를 만들 수 있습니다.
요약표:
| 공정 | 가장 적합한 용도 | 주요 고려 사항 |
|---|---|---|
| CNC 가공(선반, 밀링) | 복잡한 3D 형상, 엄격한 공차 | PTFE의 높은 열팽창 및 부드러움 고려 |
| 다이 커팅/스탬핑 | 대량의 평면 부품(개스킷, 씰) | 반복적이고 단순한 모양에 비용 효율적 |
| 레이저 절단 | 복잡한 2D 프로파일, 정밀한 모서리 | 부품에 가해지는 기계적 스트레스 최소화 |
| 연삭 | 뛰어난 표면 마감, 초정밀 공차 | 표준 절삭만으로는 불충분할 때 사용 |
KINTEK의 정밀 제작으로 PTFE 구성 요소 최적화
높은 열팽창 및 탄성과 같은 PTFE의 고유한 특성을 탐색하려면 부품 성능을 보장하고 비용이 많이 드는 오류를 방지하기 위해 전문적인 전문 지식이 필요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 고품질 PTFE 구성 요소(씰, 라이너, 실험실 용품 등)를 제조합니다. 프로토타입부터 대량 주문까지, 당사의 정밀 생산 및 맞춤 제작 서비스는 PTFE의 장점을 활용하는 동시에 고객의 정확한 사양을 충족하도록 맞춤화되어 있습니다.
성능, 정밀도 및 비용의 균형을 맞추는 올바른 2차 공정을 선택하는 데 도움을 드리겠습니다. 견적 및 상담을 위해 오늘 KINTEK에 문의하세요!

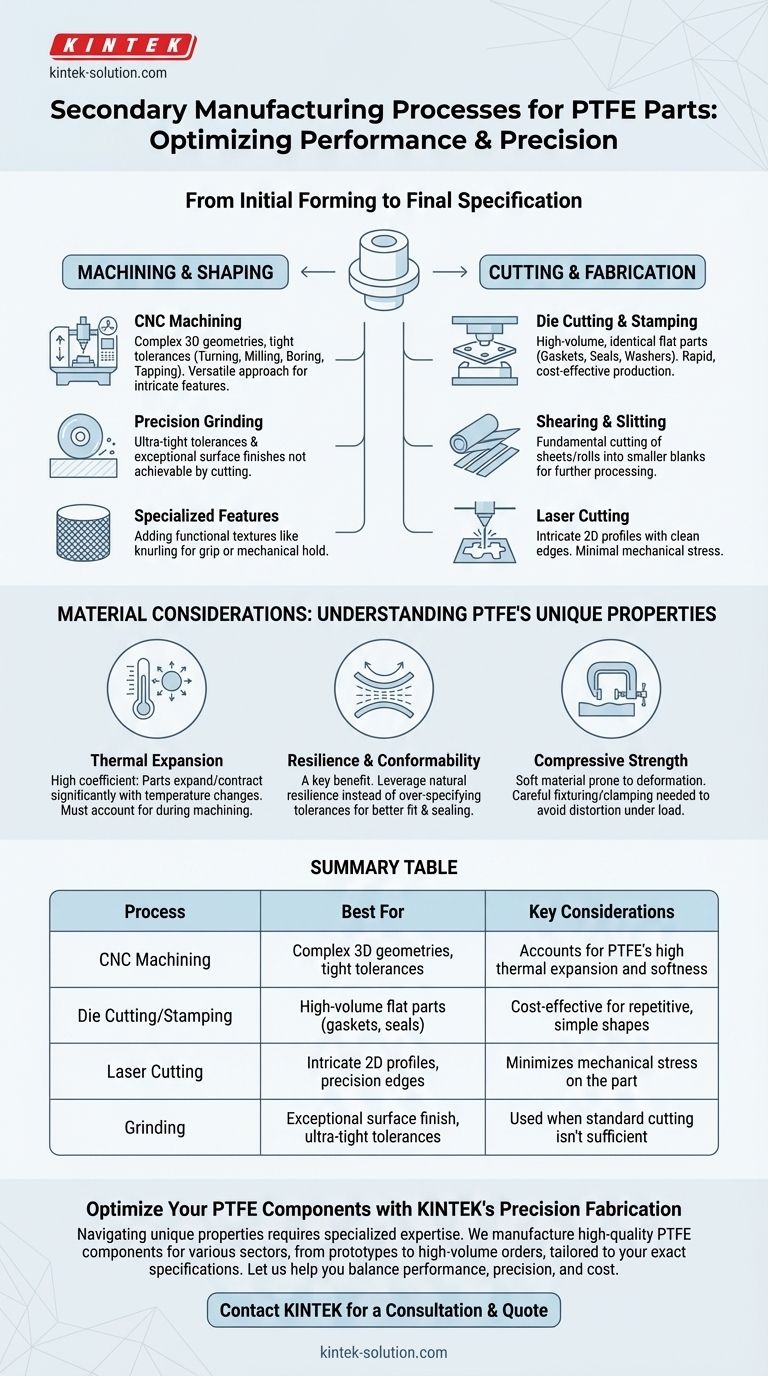

시각적 가이드
