Ptfe 가공에 관련된 도구와 공정은 무엇인가요? 정밀 제조를 위한 가이드

폴리테트라플루오로에틸렌(PTFE) 가공은 CNC 기계와 같은 표준 장비를 사용하여 수행되지만, 성공 여부는 올바른 절삭 공구와 기술을 사용하는 데 달려 있습니다. 이상적인 도구는 매우 날카롭고 코팅되지 않은 초경합금 또는 고속도강(HSS)이며, 이 독특한 재료로 작업할 때 주요 과제인 열 발생과 절삭력을 최소화하도록 특별히 설계된 형상을 갖는 경우가 많습니다.

PTFE의 부드러움은 절삭을 쉽게 만드는 것처럼 보이지만, 높은 열팽창률과 압력 하에서 변형되는 경향 때문에 정밀 가공이 어렵습니다. 전체 가공 공정은 공격적이기보다는 섬세하게 재료를 다루어 열을 관리하고 힘을 최소화하도록 최적화되어야 합니다.

PTFE 가공에 관련된 도구와 공정은 무엇인가요? 정밀 제조를 위한 가이드

PTFE 가공의 기본 원칙

PTFE를 성공적으로 가공하려면 그 핵심 특성을 이해해야 합니다. 금속이나 단단한 플라스틱과 달리 PTFE는 기존 가공 방식에 적절히 대비하지 않으면 실망스러운 결과를 초래할 수 있는 방식으로 거동합니다.

열 관리가 가장 중요합니다

PTFE는 열팽창 계수가 매우 높습니다. 이는 온도 변화에 따라 상당히 팽창하고 수축한다는 것을 의미합니다.

절삭 공정에서 발생하는 마찰은 열을 발생시키며, 이는 가공 중인 부품을 팽창시킬 수 있습니다. 이 팽창은 부품이 절삭 작업 중일 때와 냉각되었을 때 크기가 달라져 부정확한 치수를 초래할 수 있습니다.

절삭력 최소화

PTFE는 부드러워서 압력 하에서 쉽게 변형되거나 "크리프(creep)" 현상이 발생할 수 있습니다. 무딘 공구나 부적절한 형상을 사용하면 재료를 깨끗하게 전단하지 못합니다.

대신, 공구가 재료를 밀어 변형시켜 좋지 않은 표면 조도, 버(burr), 치수 부정확성을 유발합니다. 목표는 재료를 뚫고 나가는 것이 아니라 깨끗하게 잘라내는 것입니다.

날카로운 날 유지

지속적으로 날카로운 절삭날을 유지하는 것이 열과 절삭력 문제를 해결하는 가장 중요한 요소입니다.

날카로운 공구는 마찰을 줄여 열 축적을 최소화합니다. 또한 재료를 깨끗하게 절삭하는 데 필요한 힘이 적어 변형을 방지하고 더 나은 표면 조도를 보장합니다.

적절한 도구 및 장비 선택

표준 기계를 사용하지만, 공구는 특수해야 합니다. 공구 재료, 형상 및 코팅의 올바른 선택은 제안이 아니라 고품질 결과를 얻기 위한 필수 요소입니다.

이상적인 절삭 공구 재료

초경합금 또는 초경합금 팁 공구가 강력히 권장됩니다. 이들은 매우 날카로운 날로 연마될 수 있으며 다른 재료보다 그 날카로움을 더 오래 유지하여 일관된 성능을 보장합니다.

고속도강(HSS)도 효과적일 수 있지만, 매우 날카롭게 유지하고 마찰을 줄이기 위해 연마된 날을 갖추어야 합니다.

중요한 공구 형상

양의 여유각(Positive top rake angle, 0도에서 15도 사이)을 가진 공구가 이상적입니다. 이 형상은 칩을 가공물에서 들어 올려 절삭 압력과 열을 줄이는 전단 작용을 만드는 데 도움이 됩니다.

연마된 날과 홈은 마찰을 더욱 줄여 재료가 공구에 달라붙는 것을 방지하는 데 중요합니다.

코팅된 공구를 피해야 하는 이유

PTFE 가공에는 코팅되지 않은 공구가 선호됩니다. 질화티타늄(TiN)과 같은 코팅은 금속의 경도를 높이지만, PTFE와 같은 부드러운 폴리머를 절삭할 때 마찰을 증가시킬 수 있습니다.

이러한 추가적인 마찰은 더 많은 열을 발생시켜 냉각되고 낮은 힘으로 절삭하는 주요 목표에 정면으로 위배됩니다.

표준 기계, 정밀 제어

PTFE는 선반, 밀링 머신, 라우터 등 모든 표준 장비에서 가공할 수 있습니다.

그러나 CNC(컴퓨터 수치 제어) 가공은 속도, 이송 속도 및 공구 경로에 대한 가장 정밀한 제어를 제공합니다. 이러한 수준의 제어는 열을 관리하고 PTFE 부품이 종종 요구하는 복잡한 형상과 엄격한 공차를 달성하는 데 매우 중요합니다.

상충 관계 및 과제 이해

PTFE를 설계한다는 것은 고유한 한계를 받아들인다는 의미입니다. 재료가 적합하지 않은 공차나 형상을 유지하도록 재료에 강요하는 것은 실패로 이어질 것입니다.

엄격한 공차의 어려움

높은 열팽창률과 변형 경향으로 인해 PTFE에서 극도로 엄격한 공차를 달성하는 것은 상당한 도전입니다.

재료의 복원력은 주변 환경에 순응할 수 있게 하여 씰과 같은 응용 분야에서는 장점이 될 수 있지만, 정확한 치수를 유지하기 어렵게 만듭니다. 부품은 가공 중에는 정확하게 측정되더라도 이후에 크기가 변할 수 있습니다.

재료 응력 및 크리프 위험

가공 후에도 PTFE 부품은 응력 크리프(stress creep)의 영향을 받을 수 있으며, 이는 부하를 받을 때 시간이 지남에 따라 모양이 서서히 변할 수 있음을 의미합니다.

이는 설계 단계에서 고려되어야 합니다. 부품은 PTFE의 특성에 맞서기보다는 그 특성을 활용하도록 설계되어야 합니다.

PTFE 가공 프로젝트 접근 방법

공구 및 공정 선택은 정밀도와 성능에 대한 프로젝트의 특정 요구 사항과 직접적으로 일치해야 합니다.

가장 높은 정밀도와 가장 엄격한 공차 달성에 중점을 둔 경우: 고정밀 CNC 기계에서 날카롭고 코팅되지 않은 초경합금 공구를 우선적으로 사용하여 열과 절삭력을 신중하게 관리해야 합니다.
프로토타이핑 또는 범용 부품에 중점을 둔 경우: 날카롭게 연마된 HSS 공구가 효과적일 수 있지만, 변형을 피하기 위해 절삭날의 날카로움에 지속적으로 주의를 기울여야 합니다.
재료 파손 또는 불량한 표면 조도 방지에 중점을 둔 경우: 재료가 깨끗하게 전단되도록 양의 여유각과 연마된 홈을 보장하여 공구 형상에 가장 주의를 기울여야 합니다.

올바른 도구와 낮은 힘의 접근 방식으로 PTFE의 고유한 특성을 존중함으로써, 이 다용도 재료를 정밀하게 가공된 고성능 부품으로 변모시킬 수 있습니다.

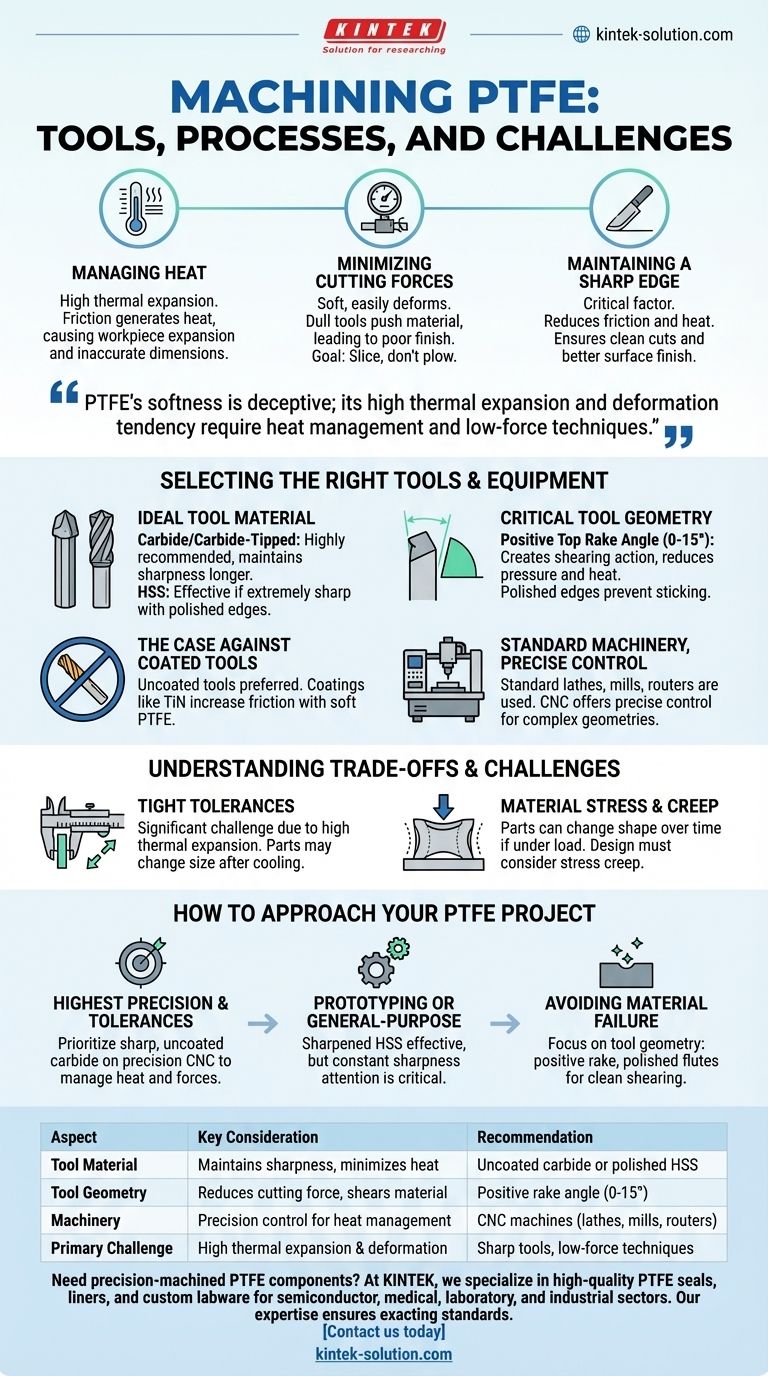

요약표:

측면	핵심 고려 사항	권장 사항
공구 재료	날카로움 유지, 열 최소화	코팅되지 않은 초경합금 또는 연마된 HSS
공구 형상	절삭력 감소, 재료 전단	양의 여유각 (0-15°)
기계 장비	열 관리를 위한 정밀 제어	CNC 기계 (선반, 밀링 머신, 라우터)
주요 과제	높은 열팽창 및 변형	날카로운 공구, 저력 가공 기술
