Ptfe 가공에 권장되는 절삭 공구 유형은 무엇입니까? 깨끗한 절삭과 정밀한 공차 달성

PTFE 가공에 가장 권장되는 공구는 매우 날카롭고 코팅되지 않은 초경 또는 고속도강(HSS) 커터입니다. 이러한 공구는 연마된 날과 크고 양의 여유각을 특징으로 해야 합니다. 이러한 특정 조합은 부드러운 재료를 밀어내는 대신 깨끗하게 전단하도록 설계되어 마찰, 열 발생 및 재료 변형을 최소화합니다.

폴리테트라플루오로에틸렌(PTFE) 가공의 핵심 과제는 경도가 아니라 부드러움, 낮은 열전도율, 높은 열팽창률입니다. 성공은 공구 재질만으로 결정되는 것이 아니라 깨끗한 절삭 작용을 최소한의 열 입력으로 달성하기 위해 최적화된 전체 시스템—공구 형상, 날카로움 및 가공 매개변수—에 달려 있습니다.

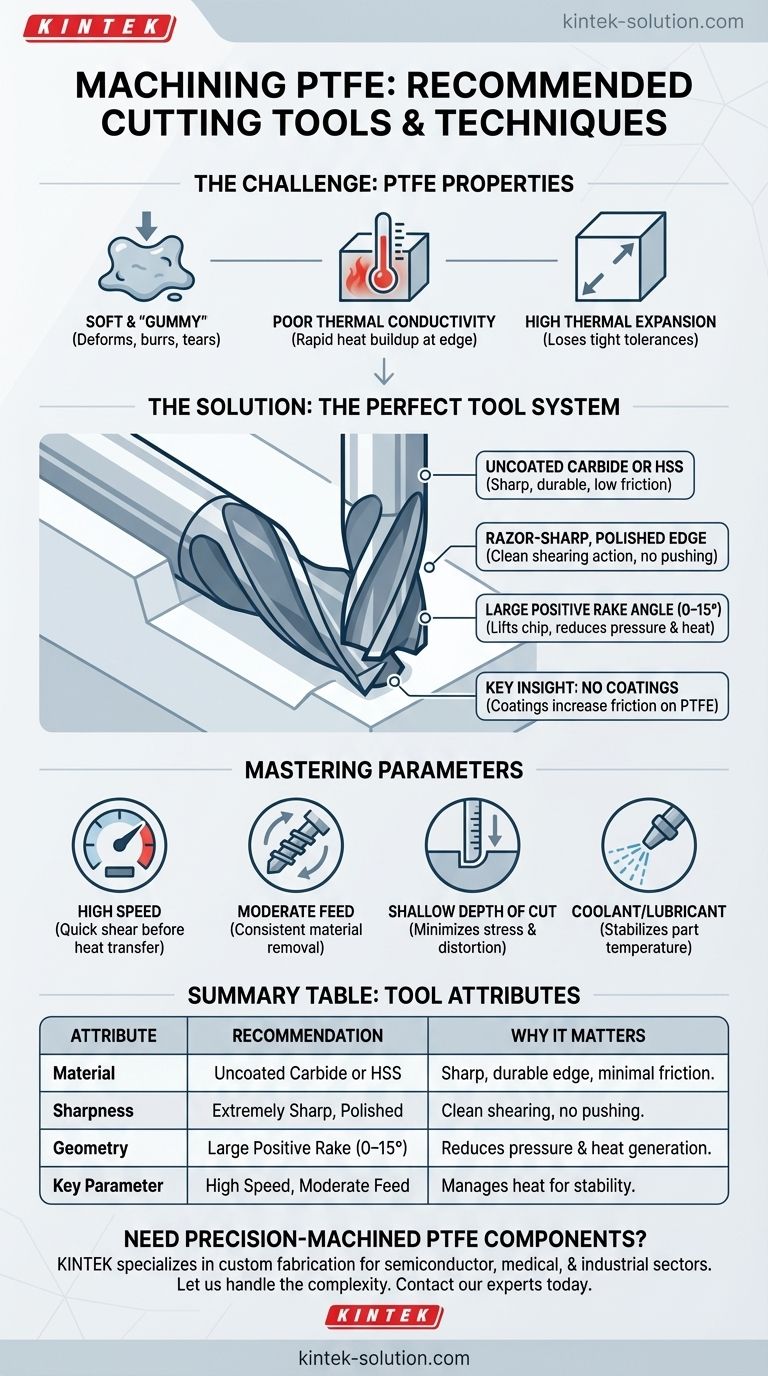

PTFE 가공에 권장되는 절삭 공구 유형은 무엇입니까? 깨끗한 절삭과 정밀한 공차 달성

PTFE 가공이 독특한 도전인 이유

PTFE는 가공 중 금속 및 다른 플라스틱과 매우 다르게 거동합니다. 핵심 특성을 이해하는 것은 특정 공구와 기술이 필요한 이유를 이해하는 데 필수적입니다.

부드럽고 "끈적거리는" 특성

PTFE는 금속처럼 깨끗하게 칩을 내지 않고 압력 하에서 변형되거나 찢어지는 경향이 있는 부드러운 재료입니다. 잘못된 공구는 재료를 "밀고" 지나가 표면 조도가 나쁘고 심한 버(burr)를 생성합니다.

열전도율이 낮음

이 재료는 열을 잘 발산하지 못합니다. 절삭 과정에서 발생하는 모든 마찰은 공구 날 끝에 열이 빠르게 축적되게 하여 PTFE가 쉽게 녹아 커터를 오염시킬 수 있습니다.

열에 의해 크게 팽창함

PTFE는 열팽창 계수가 매우 높습니다. 가공 중 약간의 온도 상승만으로도 부품이 팽창하여 정밀한 치수 공차를 유지하기가 불가능해질 수 있습니다. 부품은 따뜻할 때는 규격 내에 있지만 식으면 규격 밖이 될 수 있습니다.

올바른 절삭 공구 선택: 심층 분석

PTFE에 이상적인 절삭 공구는 위에서 언급한 문제에 대응하도록 설계되었습니다. 초점은 전적으로 마찰과 절삭력을 줄이는 데 맞춰져 있습니다.

공구 재질: 초경 및 HSS

초경 팁 또는 솔리드 초경 공구가 자주 선호됩니다. 주요 장점은 깨끗한 전단 작용에 필수적인 매우 날카롭고 오래가는 날을 연마할 수 있다는 점입니다.

고속도강(HSS)도 훌륭하고 널리 사용되는 옵션입니다. 초경과 마찬가지로 PTFE에 필요한 날카로움으로 연마될 수 있습니다.

공구 형상의 결정적인 역할

공구의 모양과 상태는 재질보다 더 중요합니다.

극도의 날카로움과 연마된 날은 필수적입니다. 면도날처럼 날카롭고 연마되거나 랩핑된 날은 최소한의 힘으로 재료를 절단하여 마찰과 열을 줄입니다. 무딘 공구는 즉시 문제를 일으킵니다.

양의 여유각이 필수적입니다. 크고 양의 여유각(종종 0~15도 범위)은 PTFE 칩을 들어 올려 가공물에서 효율적으로 멀리 이동시키는 데 도움이 됩니다. 이는 절삭 압력과 열 발생을 크게 줄입니다.

무코팅의 이점은 핵심적인 통찰입니다. 질화티타늄(TiN)과 같은 코팅은 단단한 금속 가공에 유용하지만, 부드러운 PTFE를 절삭할 때는 마찰을 증가시킬 수 있습니다. 단순하고 코팅되지 않았지만 고도로 연마된 공구 표면이 이 응용 분야에 더 우수합니다.

가공 매개변수 숙달

올바른 공구는 올바른 공정 매개변수와 결합될 때만 효과적입니다. 목표는 열이 부품에 축적될 기회를 갖기 전에 공구를 절삭 부위 안팎으로 빠르게 이동시키는 것입니다.

고속 및 적당한 이송 속도

높은 절삭 속도(예: 200–500 m/min 또는 656–1640 ft/min)가 권장됩니다. 이는 날카로운 날이 열이 가공물로 전달되기 전에 깨끗한 전단을 수행할 수 있도록 합니다. 이 속도를 적당한 이송 속도(예: 0.1–0.2 mm/rev)와 결합합니다. 이는 과도한 열을 발생시킬 수 있는 한 지점에 머무르지 않고 일관된 재료 제거를 보장합니다.

얕은 절삭 깊이

얕은 절삭 깊이(예: 0.5–1.5 mm)를 사용합니다. 가볍게 절삭하면 재료에 가해지는 응력이 최소화되어 변형, 커터로부터의 휘어짐 또는 과도한 열 축적을 방지합니다.

냉각의 중요성

냉각수나 윤활제를 사용하는 것은 발생하는 소량의 열을 관리하는 데 매우 효과적일 수 있습니다. 이는 부품의 온도를 안정화하고 치수 정확도를 향상시키는 데 도움이 됩니다.

피해야 할 일반적인 함정

올바른 설정에서도 PTFE의 고유한 특성으로 인해 실수가 발생하기 쉽습니다.

절삭이 아닌 재료 변형

심한 버(burr)나 "번진" 표면 조도가 보인다면, 공구가 무디거나 형상이 잘못되었다는 분명한 신호입니다. 공구가 재료를 절삭하는 대신 밀어내고 있는 것입니다.

열 축적 및 용융

눈에 띄는 용융이나 칩이 공구에 달라붙는 것은 마찰이 너무 많다는 것을 나타냅니다. 이는 일반적으로 무딘 공구, 잘못된 코팅 또는 잘못된 매개변수(예: 속도가 너무 낮거나 이송 속도가 너무 높음)로 인해 발생합니다.

공차 유지 실패

PTFE는 온도에 따라 움직인다는 것을 기억하십시오. 표준 PTFE의 좋은 경험 법칙은 치수당 +/- 0.001인치의 공차입니다. 이보다 더 정밀한 것을 달성하려면 뛰어난 공정 제어와 안정적인 환경이 필요합니다.

목표에 맞는 올바른 선택

특정 공구 및 공정 선택은 원하는 결과와 일치해야 합니다.

높은 정밀도와 정밀한 공차가 주요 초점이라면: CNC 기계에서 매우 날카롭고 코팅되지 않은 초경 공구를 사용하고 열 안정성을 유지하기 위해 냉각수를 적용하십시오.
우수한 표면 조도 및 일반적인 제작이 주요 초점이라면: 면도날처럼 날카로운 HSS 또는 초경 공구에 높은 양의 여유각을 적용하고 절삭 속도가 높도록 확인하십시오.
용융이나 심한 버(burr) 현상이 발생하는 경우: 첫 번째 단계는 항상 공구의 날카로움을 확인하고 코팅되지 않았는지 확인한 다음 속도와 이송 속도를 확인해야 합니다.

궁극적으로 성공적인 PTFE 가공은 힘보다 날카로움과 열 관리를 우선시하는 섬세한 공정입니다.

요약표:

공구 속성	PTFE 권장 사항	중요한 이유
재질	무코팅 초경 또는 HSS	최소한의 마찰로 날카롭고 내구성 있는 날을 제공합니다.
날카로움	극도로 날카롭고 연마된 날	재료를 밀어내는 대신 깨끗하게 전단하는 작용을 보장합니다.
형상	큰 양의 여유각 (0–15°)	칩을 효율적으로 들어 올려 절삭 압력과 열 발생을 줄입니다.
핵심 매개변수	고속, 적당한 이송, 얕은 절삭	치수 안정성을 유지하기 위해 열 축적을 관리합니다.
