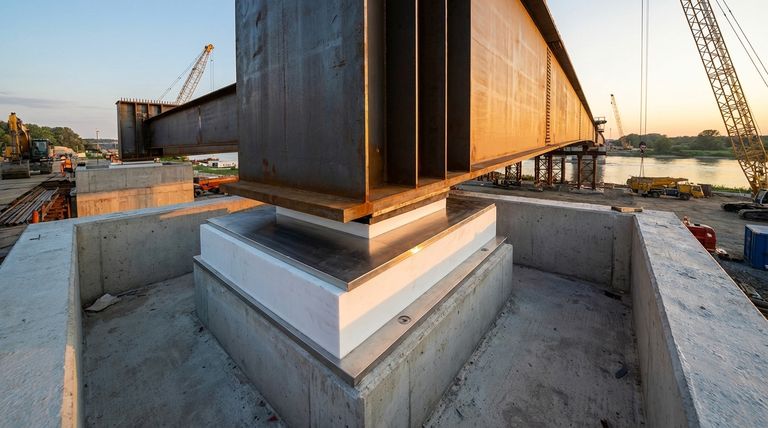

PTFE 슬라이드 베어링에서는 관계가 반비례합니다. 베어링 압력이 증가할수록 마찰 계수는 감소합니다. 이러한 독특한 거동은 PTFE가 구조용 및 교량 베어링과 같은 고하중 응용 분야에 지정되는 주요 이유입니다. 이 효과는 재료의 압축 응력 한계에 도달할 때까지 지속됩니다.
이해해야 할 핵심 원리는 PTFE의 분자 구조가 압력 하에서 "자가 윤활" 상태가 되도록 허용한다는 것입니다. 더 높은 응력은 재료의 긴 사슬 분자가 움직이는 방향으로 정렬되도록 강제하여 마찰 저항을 크게 줄이는 매우 낮은 전단면을 생성합니다.
반비례 관계: 압력이 마찰을 줄이는 이유
폴리테트라플루오로에틸렌(PTFE)을 사용하는 슬라이딩 시스템을 적절하게 설계하려면 고유한 마찰 특성 뒤에 있는 메커니즘을 이해하는 것이 필수적입니다. 많은 재료와 달리 더 많은 힘을 가할수록 더 미끄러워집니다.
PTFE의 분자 메커니즘
PTFE는 길고 선형적인 고분자 사슬로 구성되어 있습니다. 낮은 압력에서는 이 사슬들이 무작위로 배열됩니다.
상당한 압력이 가해지면 이러한 분자들의 얇은 층이 PTFE에서 끌어당겨져 맞닿는 표면으로 전달되며, 미끄러지는 방향으로 스스로 정렬됩니다. 이는 매우 정렬된 저전단 필름을 생성하여 움직임을 극도로 쉽게 만듭니다.
응력 증가의 영향
PTFE에 가해지는 응력이 허용 가능한 최대값에 도달할 때 마찰 계수는 최소화됩니다.
이는 더 높은 압력이 분자 필름의 정렬 및 전달을 개선하여 자가 윤활 효과를 향상시키기 때문입니다. PTFE는 매우 낮은 기준 마찰 계수(약 0.04)를 가지지만, 상당한 하중 하에서 작동시키는 것이 최적의 성능을 달성하는 열쇠입니다.
다른 재료와의 주요 차이점
이러한 거동은 다른 일반적인 베어링 재료와는 뚜렷한 대조를 이룹니다.
예를 들어, 흑연의 마찰 계수는 베어링 압력에 관계없이 약 0.15로 비교적 일정하게 유지됩니다. 이는 PTFE의 압력 의존적 마찰을 뚜렷하고 가치 있는 공학적 특성으로 만듭니다.
상충 관계 및 한계 이해
높은 압력은 마찰을 줄이는 데 유익하지만, 재료의 물리적 한계와 균형을 이루어야 합니다. 재료를 설계 한계 이상으로 밀어붙이면 조기 파손이 발생할 수 있습니다.
크리프의 중요한 역할
가장 중요한 한계는 크리프이며, 이는 "콜드 플로우(cold flow)"라고도 합니다. PTFE는 과도하고 지속적인 응력에 노출되면 시간이 지남에 따라 영구적으로 변형될 수 있습니다.
따라서 베어링은 압력이 마찰을 최소화하면서도 재료의 허용 가능한 크리프 한계 내에 있도록 설계되어 장기적인 구조적 무결성을 보장해야 합니다.
온도 제약
온도는 PTFE의 성능과 강도에 크게 영향을 미칩니다.
표준 PTFE 구성은 일반적으로 200°C 미만의 작동 온도로 제한됩니다. 더 높은 열을 포함하는 응용 분야의 경우, 더 높은 마찰 계수를 수반하더라도 400-500°C까지 안정적인 흑연과 같은 대체 재료를 고려해야 합니다.
낮은 정적 마찰의 이점
PTFE의 주요 이점은 정적 및 동적 마찰 계수가 거의 동일하다는 것입니다.
이는 다른 시스템에서 흔히 발생하는 "들러붙음-미끄러짐(stick-slip)" 현상을 제거합니다. 이 현상은 움직임을 시작하기 위해 더 높은 초기 힘이 필요한 경우입니다. PTFE를 사용하면 정지 상태에서 동적 상태로의 전환이 매우 부드러워 민감한 구조에 매우 중요합니다.
응용 분야에 적합한 선택
올바른 베어링을 선택하고 설계하려면 주요 공학적 목표와 이러한 재료 특성의 균형을 맞추어야 합니다.
- 가장 주된 목표가 가능한 가장 낮은 마찰 달성인 경우: 베어링을 최대 안전 응력 수준에서 작동하도록 설계하고, 무충전 PTFE를 사용하며, 맞닿는 표면(일반적으로 스테인리스 스틸)이 고도로 광택 처리되었는지 확인하십시오.
- 가장 주된 목표가 고온 성능인 경우: 더 높고 일정한 마찰 계수라는 상충 관계를 받아들이고 흑연과 같은 재료를 찾아야 합니다.
- 가장 주된 목표가 부드럽고 예측 가능한 움직임인 경우: PTFE는 정적 및 동적 마찰이 거의 동일하여 갑작스러운 움직임 없이 부드러운 시작을 보장하므로 탁월한 선택입니다.
이러한 원리를 이해함으로써 효율적일 뿐만 아니라 예상 가능하고 수명 동안 신뢰할 수 있는 슬라이딩 시스템을 설계할 수 있습니다.
요약표:
| 요소 | PTFE 마찰에 미치는 영향 | 주요 고려 사항 |
|---|---|---|
| 베어링 압력 | 마찰 계수 감소 | 크리프 한계 내에 유지되어야 함 |
| 온도 | 약 200°C 이상에서 성능 저하 | 흑연은 고열에 대한 대안임 |
| 재료 유형 | 무충전 PTFE가 가장 낮은 마찰을 제공함 | 충전 화합물은 내마모성을 위해 마찰과 교환됨 |
| 맞닿는 표면 | 광택 스테인리스 스틸이 성능을 최적화함 | 저전단 필름 형성에 중요함 |
KINTEK과 함께 PTFE 베어링 설계를 최적화하십시오
압력과 마찰 사이의 정확한 관계를 이해하는 것이 고성능 슬라이딩 시스템의 핵심입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 베어링을 포함한 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 PTFE의 고유한 특성을 활용하여 다음을 달성할 수 있도록 지원할 수 있습니다.
- 최소화된 마찰: 베어링을 최적의 응력 수준에서 작동하도록 설계하여 우수한 자가 윤활 성능을 제공합니다.
- 예측 가능한 움직임: PTFE의 거의 동일한 정적 및 동적 마찰로 들러붙음-미끄러짐 현상 제거.
- 장기적인 신뢰성: 높은 압력과 재료 한계의 균형을 맞춰 크리프를 방지하고 내구성을 보장합니다.
시제품이든 대량 생산이든, 맞춤형 PTFE 제작에 대한 당사의 전문 지식은 귀하의 응용 분야가 안정적으로 작동하도록 보장합니다. 특정 요구 사항에 대해 오늘 문의하여 당사 엔지니어가 완벽한 솔루션을 찾는 데 도움을 드리겠습니다.

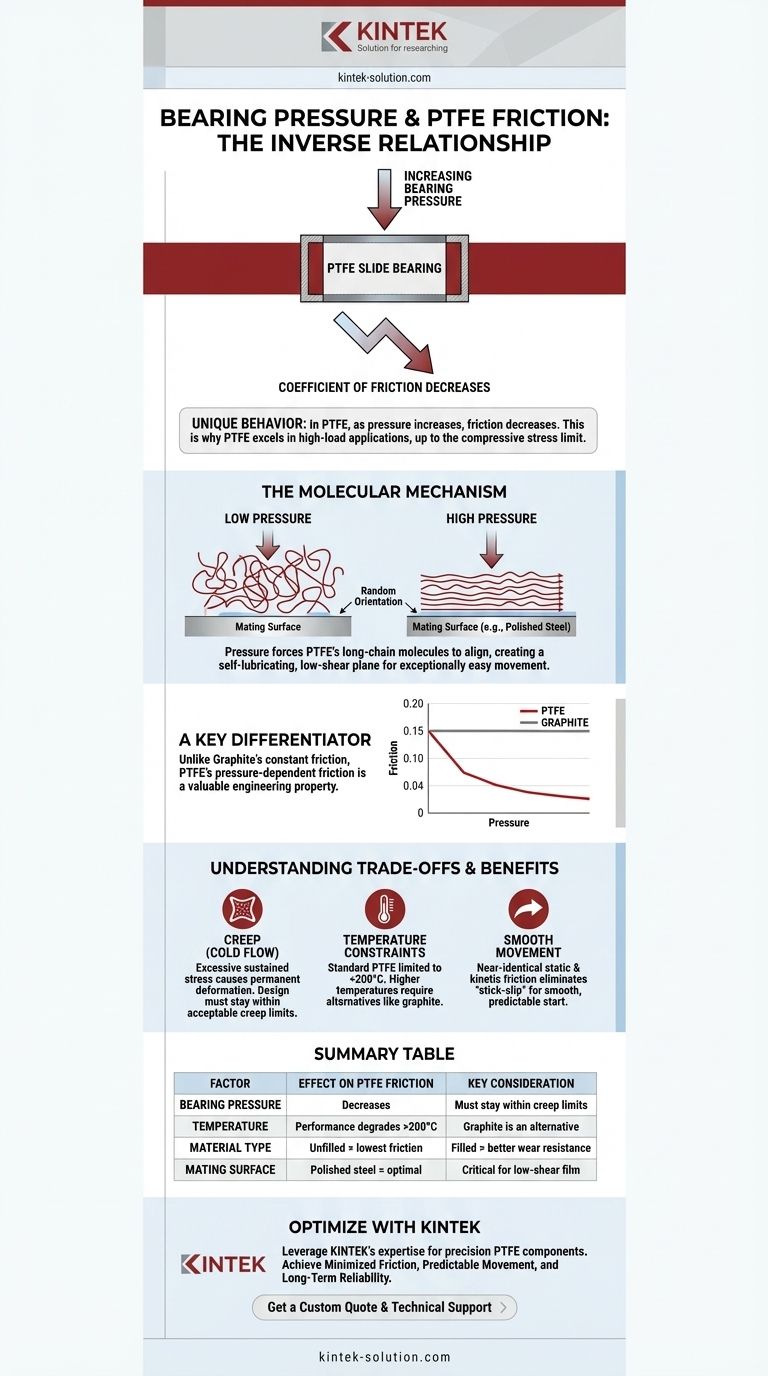

시각적 가이드
