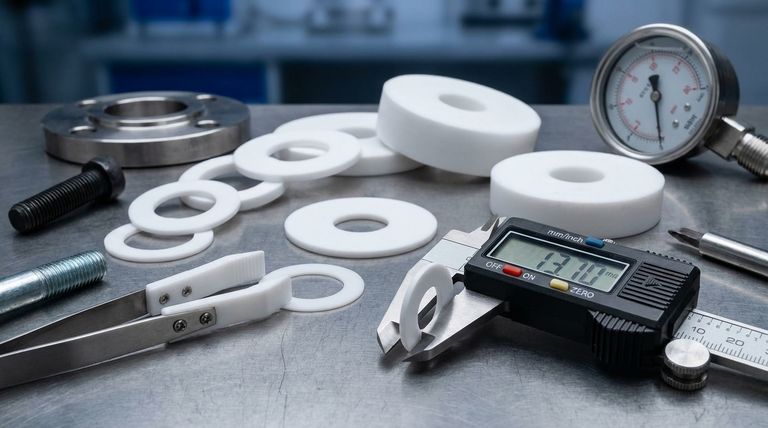

적절한 PTFE 와셔 두께를 선택하는 것은 어셈블리의 성능과 신뢰성에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다. 일반적으로 얇은 와셔(0.03mm – 0.5mm)는 고압 시스템의 정밀 씰링에 사용되며, 두꺼운 와셔(2mm – 6mm)는 간격 유지, 진동 감쇠 또는 불규칙한 표면 씰링과 같은 중장비 응용 분야에 사용됩니다.
이상적인 PTFE 와셔 두께는 고정된 수치가 아니라 계산된 균형입니다. 특정 하중 하에서 신뢰할 수 있는 씰을 생성하기 위해 변형될 만큼 충분히 두꺼워야 하지만, 시간이 지남에 따라 조인트 밖으로 흐르는 재료의 경향인 "크리프(creep)"를 방지하기에는 충분히 얇아야 합니다.
두께의 핵심 기능: 씰링 및 간격 유지
올바른 두께를 선택하려면 먼저 와셔의 주요 작업을 정의해야 합니다. 누출 방지 씰을 만드는 것입니까, 정밀한 틈을 유지하는 것입니까, 아니면 진동을 흡수하는 것입니까? 그 답이 최적의 두께를 결정합니다.
두께가 씰을 만드는 방법
PTFE는 비교적 부드러운 재료입니다. 두 표면(예: 파이프 플랜지) 사이에 압축될 때 와셔의 두께는 미세한 결함 속으로 변형되고 흐를 수 있는 필요한 양의 재료를 제공합니다. 이 작용은 밀착되고 누출 방지 장벽을 만듭니다.
더 두꺼운 와셔는 더 큰 틈이나 표면 불규칙성을 채울 재료가 더 많습니다. 그러나 여기에는 상당한 상충 관계가 따릅니다.
간격 유지 및 절연에서의 두께
씰링이 아닌 응용 분야에서 와셔는 저마찰 스페이서, 진동 감쇠기 또는 전기 절연체 역할을 할 수 있습니다.
이러한 경우 두께는 주로 특정 물리적 간격 또는 원하는 절연 수준을 달성하기 위해 선택되며, 견뎌야 하는 압축 하중도 고려됩니다.
선택에 영향을 미치는 주요 환경 요인
작동 환경은 와셔에 고유한 요구 사항을 부과하며, 두께는 이러한 요구 사항을 견디는 핵심 변수입니다.
작동 압력
높은 내부 압력은 와셔 재료를 조인트 밖으로 밀어내려는 주된 힘입니다. 이 현상은 압출(extrusion)이라고 합니다.
더 얇은 와셔는 이 내부 압력에 대해 더 작은 표면적을 제시하므로 제자리에서 밀려나는 것에 본질적으로 더 강합니다. 이것이 고압 응용 분야에서 더 얇고 더 견고한 씰을 선호하는 이유입니다.
온도 범위
PTFE는 온도 변화에 따라 팽창하고 수축합니다. 와셔는 열 순환 중 씰링력을 유지할 만큼 충분히 두꺼워야 하며, 너무 헐거워지거나 과도한 응력을 받지 않아야 합니다.
극심한 열은 PTFE를 부드럽게 하여 크리프에 더 취약하게 만들 수 있는 반면, 극심한 추위는 PTFE를 더 단단하게 만들어 표면에 적응하는 능력을 저하시킬 수 있습니다.
표면 상태 및 볼트 하중
맞닿는 표면의 상태가 중요합니다. 거칠거나, 휘거나, 손상된 플랜지는 틈을 효과적으로 채우고 씰을 만들기 위해 더 두껍고 더 순응적인 와셔를 필요로 합니다.
그러나 이는 종종 더 낮은 볼트 하중을 필요로 합니다. 과도한 볼트 하중을 받는 두꺼운 와셔는 쉽게 으깨지거나 조인트 밖으로 압출될 수 있습니다.
상충 관계 이해하기: 얇음 대 두꺼움
보편적으로 "더 나은" 옵션은 없습니다. 얇은 와셔와 두꺼운 와셔 사이의 선택은 응용 분야의 특정 요구 사항에 따른 엔지니어링 상충 관계의 문제입니다.
더 얇은 와셔의 경우 (0.03mm – 0.5mm)
더 얇은 와셔는 특히 고압과 관련된 정밀 응용 분야의 기본 선택입니다.
변위될 재료가 적기 때문에 압출 및 크리프에 대한 우수한 저항성을 제공합니다. 이는 더 안정적이고 신뢰할 수 있는 장기 씰로 이어집니다.
더 두꺼운 와셔의 경우 (2mm – 6mm)
더 두꺼운 와셔는 본질적으로 불완전한 조건을 위한 문제 해결사입니다.
주요 이점은 고르지 않은 표면을 씰링할 수 있는 능력입니다. 또한 증가된 재료 부피로 인해 더 나은 진동 감쇠 및 전기 절연을 제공합니다.
'크리프'(콜드 플로우)의 심각한 위험
크리프는 PTFE에서 고려해야 할 가장 중요한 요소입니다. 지속적인 압축 하중 하에서 재료는 천천히 변형되어 압력 지점에서 "흐릅니다".
더 두꺼운 와셔는 크리프에 훨씬 더 취약합니다. 와셔가 너무 많이 크리프되면 볼트 하중이 감소하고 씰이 결국 실패합니다. 이것이 작업을 수행할 수 있는 가장 얇은 와셔를 사용해야 하는 주된 이유입니다.
응용 분야에 맞는 올바른 선택
주요 목표에 따라 두께를 선택하려면 다음 지침을 사용하십시오.
- 고압의 기밀 씰이 주요 초점인 경우: 부품의 표면 마감을 수용할 수 있는 가능한 가장 얇은 와셔를 선택하십시오.
- 고르지 않거나 손상된 표면을 씰링하는 것이 주요 초점인 경우: 더 두꺼운 와셔는 틈을 채울 재료가 더 많지만, 크리프를 피하기 위해 압력 한계 내에서 작동하는지 확인하십시오.
- 간격 유지 또는 저마찰 움직임이 주요 초점인 경우: 압축 시 발생할 압축을 고려하여 필요한 간격을 기준으로 두께를 선택하십시오.
- 진동 감쇠 또는 전기 절연이 주요 초점인 경우: 더 두꺼운 와셔가 일반적으로 우수하며 에너지를 흡수하거나 전류를 차단하기 위한 재료가 더 많습니다.
궁극적으로 올바른 와셔 두께를 선택하는 것은 안정성과 수명을 가지고 작동하는 조립품을 설계하는 데 기본이 됩니다.
요약표:
| 응용 분야 초점 | 권장 두께 범위 | 주요 고려 사항 |
|---|---|---|
| 고압, 기밀 씰 | 0.03mm – 0.5mm | 우수한 압출 저항성, 최소한의 크리프. |
| 고르지 않거나 손상된 표면 씰링 | 2mm – 6mm | 틈을 채울 재료가 더 많음; 압력 한도 확인 필요. |
| 간격 유지 또는 저마찰 움직임 | 가변적 | 압축 후 필요한 간격을 기준으로 선택. |
| 진동 감쇠 / 절연 | 2mm – 6mm | 더 나은 성능을 위한 재료 부피 증가. |
맞춤형 PTFE 와셔 솔루션이 필요하십니까?
올바른 두께를 선택하는 것은 성능과 안전에 매우 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 와셔를 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 다음을 제공합니다:
- 전문가 안내: 당사의 엔지니어는 특정 압력, 온도 및 표면 조건에 맞는 이상적인 두께와 재료를 선택하는 데 도움을 드릴 수 있습니다.
- 맞춤 제작: 프로토타입부터 대량 주문까지, 당사는 신뢰성과 수명에 대한 귀하의 정확한 사양을 충족하는 와셔를 제공합니다.
귀하의 조립품 성공을 보장하십시오. 상담 및 견적을 위해 지금 바로 저희 팀에 문의하십시오!

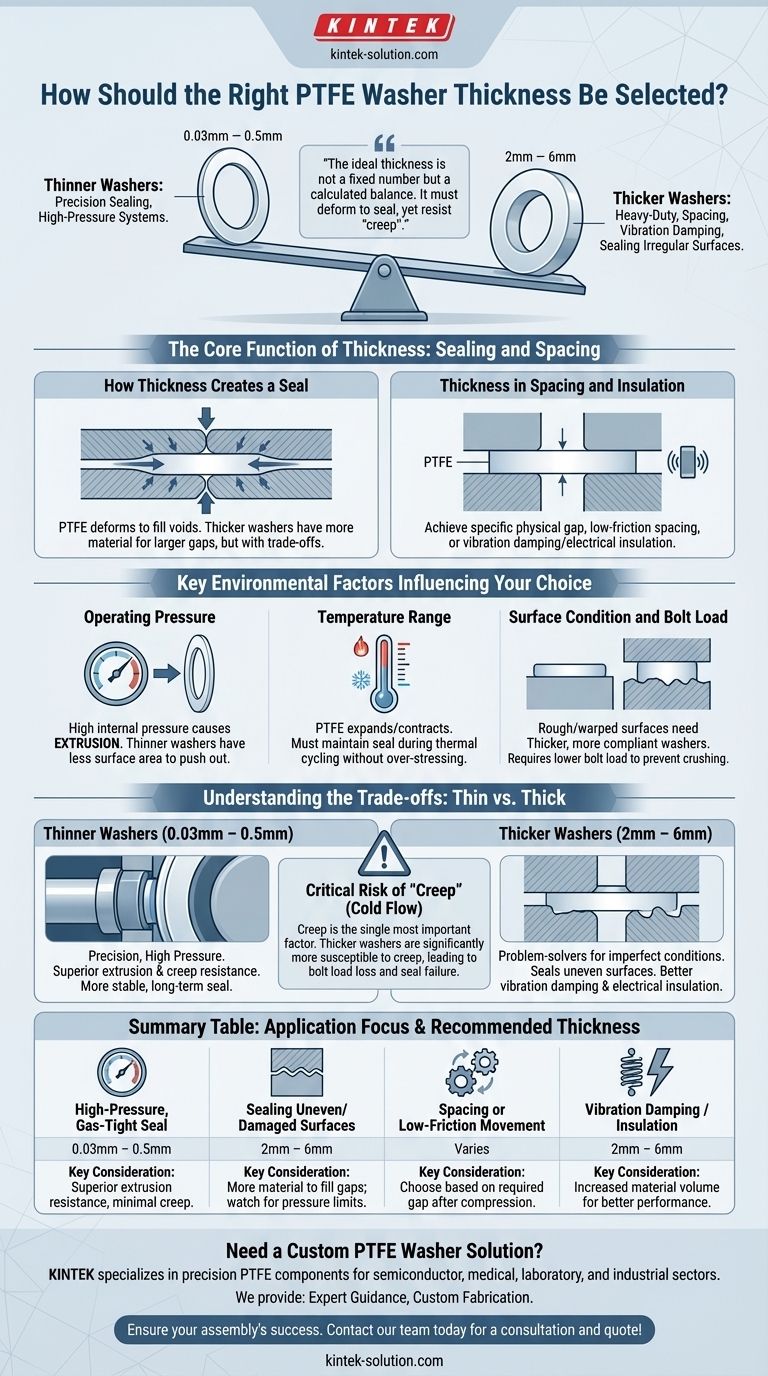

시각적 가이드
