Ptfe 가공을 위한 최적의 절삭 속도와 이송 속도는 얼마입니까? 정밀 가공 기술을 마스터하세요

폴리테트라플루오로에틸렌(PTFE) 가공의 경우, 최적의 매개변수는 절삭 속도 200~500 표면 피트/분(sfm) 및 이송 속도 0.002~0.010 인치/회전(IPR)입니다. 그러나 이러한 수치는 시작점일 뿐입니다. PTFE 가공의 성공은 특정 속도와 이송보다는 재료의 고유한 특성(예: 부드러움, 낮은 열전도율, 높은 열팽창)을 관리하는 데 더 달려 있습니다.

PTFE 가공의 핵심 과제는 재료 제거가 아니라 변형 방지 및 열 관리입니다. 성공은 매우 날카로운 인선각을 가진 매우 날카로운 공구를 사용하고, 치수 안정성을 유지하기 위해 최소한의 절삭 및 클램핑 압력을 가하는 데 달려 있습니다.

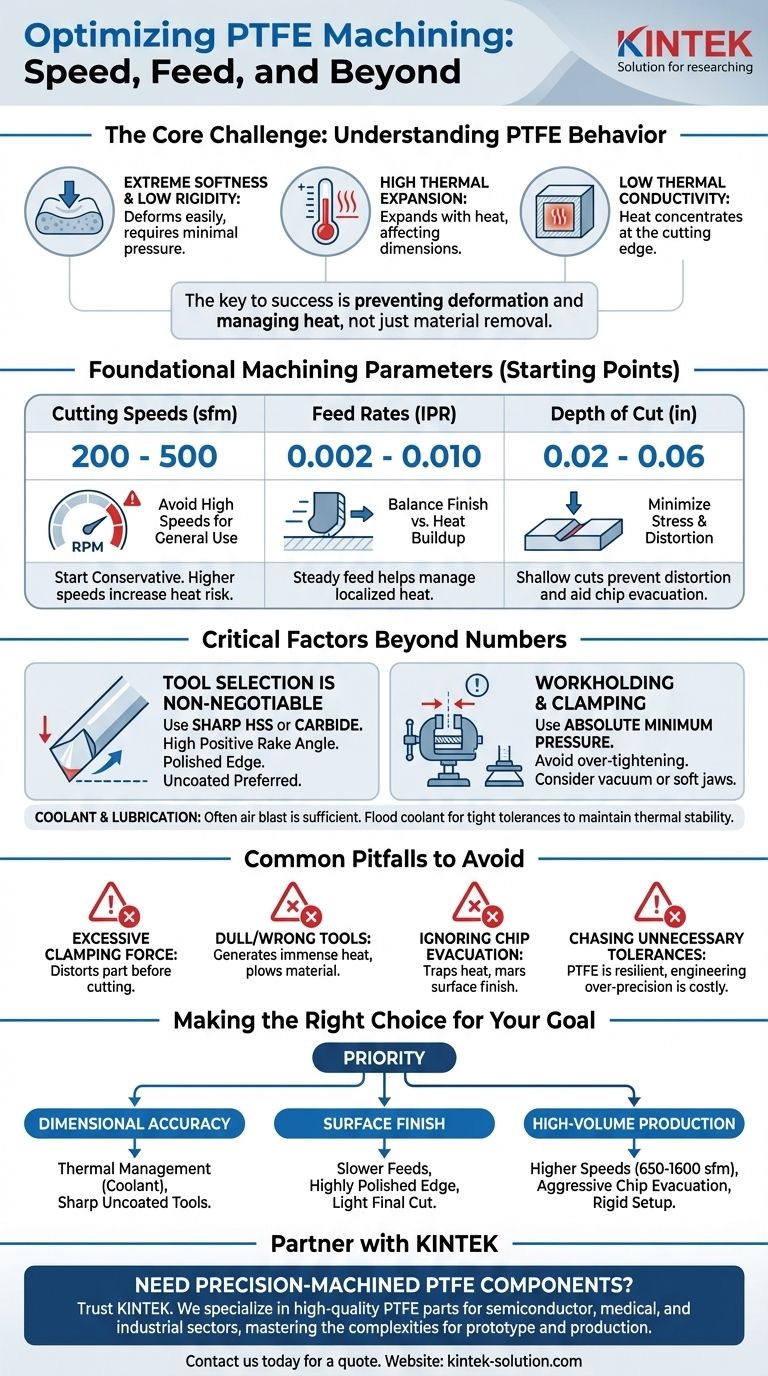

PTFE 가공을 위한 최적의 절삭 속도와 이송 속도는 얼마입니까? 정밀 가공 기술을 마스터하세요

핵심 과제: PTFE의 거동 이해

일반적으로 테플론으로 알려진 PTFE는 금속이나 다른 플라스틱과는 다릅니다. 그 특성은 가공에 대한 특정한 접근 방식을 요구합니다.

극도의 부드러움과 낮은 강성

PTFE는 압력 하에서 쉽게 변형되는 매우 부드러운 재료입니다. 클램핑이나 절삭 시 과도한 힘이 가해지면 가공물이 왜곡되어 정밀한 공차 유지가 불가능해집니다.

이러한 부드러움은 재료가 저항을 거의 제공하지 않음을 의미하며, 설정이 견고하지 않고 절삭 공구가 날카롭지 않으면 진동이나 "채터링"이 발생할 수 있습니다.

높은 열팽창

PTFE는 폴리머 중에서 열팽창 계수가 가장 높은 재료 중 하나입니다. 절삭 마찰로 인한 작은 온도 상승만으로도 재료가 크게 팽창하여 치수가 틀어지게 됩니다.

부품이 냉각되면 수축하여 최종적으로 치수가 작아지고 공차를 벗어난 부품이 됩니다.

낮은 열전도율

열을 가공물 전체로 분산시키는 금속과 달리 PTFE는 단열재입니다. 절삭 날에서 발생하는 열은 그곳에 집중됩니다. 이 국부적인 열은 재료를 부드럽게 만들고 끈적거리게 하며 공구 날에 쌓이게 하여 좋지 않은 표면 조도와 추가적인 절삭 문제를 유발할 수 있습니다.

기본 가공 매개변수

기술이 가장 중요하지만, 기계 설정에 대한 견고한 기준을 갖는 것이 필수적인 첫 단계입니다. 항상 보수적으로 시작하고 결과에 따라 조정하십시오.

절삭 속도: 균형 잡기

안전하고 효과적인 절삭 속도 시작 범위는 200~500 sfm(약 60~150 m/min)입니다.

일부 자료에서는 훨씬 더 높은 속도(최대 1600 sfm / 500 m/min)가 가능하다고 제안합니다. PTFE의 낮은 마찰이 이를 수용할 수 있지만, 열 관련 문제를 일으킬 위험이 크게 증가하며 우수한 칩 배출이 필요합니다. 일반적인 목적에는 낮은 범위를 유지하십시오.

이송 속도: 열 및 마감 처리 제어

0.002~0.010 IPR(약 0.05~0.25 mm/rev)의 이송 속도가 권장 시작점입니다.

여기에는 중요한 상충 관계가 있습니다. 느린 이송은 표면 조도를 개선할 수 있지만, 공구가 한 영역에서 마찰을 일으키는 시간이 길어집니다. 약간 더 빠르고 일정한 이송 속도는 국부적인 열이 과도하게 축적되기 전에 공구가 이동하도록 도와줄 수 있습니다.

절입 깊이: 응력 최소화

절입 깊이는 얕게 유지하며, 일반적으로 0.02~0.06인치(0.5~1.5mm) 범위 내로 합니다.

더 깊은 절삭은 유연한 재료에 더 많은 응력을 가하여 왜곡 가능성을 높이고 칩이 제대로 배출되는 것을 어렵게 만듭니다.

속도와 이송을 넘어서는 중요 요소

공구 선택과 설정은 기계에 입력하는 정확한 수치보다 최종 결과에 더 큰 영향을 미칩니다.

공구 선택은 타협 불가

가장 중요한 요소는 절삭 공구입니다. 매우 날카롭고 광택 처리된 절삭 날을 가진 고속강(HSS) 또는 초경 공구를 사용하십시오.

공구는 높은 양의 여유각(rake angle)을 가져야 합니다. 이는 재료를 밀거나 찢는 대신 깨끗하게 자르는 전단 작용을 만듭니다. 일부 코팅은 마찰과 열 축적을 증가시킬 수 있으므로 무코팅 공구가 종종 선호됩니다.

냉각 및 윤활 논쟁

절삭유가 항상 필요한 것은 아니며 오염원이 될 수 있습니다. 많은 응용 분야에서 단순한 압축 공기 분사만으로도 절삭 영역에서 칩을 효과적으로 제거하기에 충분합니다.

그러나 매우 정밀한 공차가 필요한 작업의 경우, 플러드 절삭유는 열 안정성에 매우 중요할 수 있습니다. 부품이 팽창하기 전에 열을 제거하여 치수 정확도를 유지합니다.

공작물 고정 및 클램핑 압력

공작물을 단단히 고정하는 데 필요한 최소한의 클램핑 압력을 사용하십시오. 바이스를 너무 세게 조이는 것이 변형된 부품의 가장 흔한 원인입니다.

섬세하거나 복잡한 형상의 경우, 재료를 으스러뜨리지 않으면서 안정성을 제공하기 위해 진공 고정구 또는 소프트 조(soft jaws) 사용을 고려하십시오.

피해야 할 일반적인 함정

PTFE 가공의 실수는 종종 이를 더 단단한 재료처럼 취급하는 것과 관련이 있습니다.

과도한 클램핑력 적용

이것이 첫 번째 오류입니다. 첫 번째 절삭을 하기 전에 부품을 왜곡시켜 부정확한 결과를 보장합니다.

무디거나 잘못 연삭된 공구 사용

면도날처럼 날카롭지 않거나 높은 양의 여유각이 없는 공구는 재료를 깎는 대신 밀고 지나갑니다. 이는 엄청난 열을 발생시키고, 재료가 공구에 쌓이게 하며, 끔찍한 표면 조도를 초래합니다.

칩 배출 무시

PTFE는 길고 끈 모양의 칩을 생성하여 공구와 공작물 주위에 감길 수 있습니다. 이는 열을 가두고 표면 조도를 손상시킬 수 있습니다. 이러한 칩을 지속적으로 제거하기 위해 공기 분사 또는 적절한 절삭유 흐름이 필수적입니다.

불필요한 공차 추구

PTFE는 복원력이 있는 재료입니다. 가공 후에는 종종 맞닿는 부품에 맞게 조정될 수 있습니다. 응용 분야가 매우 중요하지 않은 한, 극도로 엄격한 공차를 설계하는 것은 불필요하고 비용이 많이 드는 노력이 될 수 있습니다.

목표에 맞는 올바른 선택하기

특정 부품에 가장 중요한 결과에 따라 접근 방식을 조정하십시오.

치수 정확도가 주요 초점인 경우: 일정한 절삭유 흐름으로 열 관리를 우선시하고, 마찰을 최소화하기 위해 날카로운 무코팅 공구를 사용하십시오.
표면 조도가 주요 초점인 경우: 더 느린 이송 속도로 더 미세한 절삭을 하고, 공구에 고도로 광택 처리된 날이 있는지 확인하고, 가벼운 최종 절입 깊이를 사용하십시오.
고용량 생산이 주요 초점인 경우: 더 높은 절삭 속도(650-1600 sfm)를 탐색하되, 제어를 유지하기 위해 공격적인 칩 배출 및 견고한 설정을 결합하십시오.

궁극적으로 PTFE 가공을 마스터하는 것은 재료의 고유한 특성을 존중하고 그에 따라 기술을 조정하는 것에서 비롯됩니다.

요약표:

매개변수	권장 시작 범위	핵심 고려 사항
절삭 속도	200 - 500 sfm (60-150 m/min)	속도가 높을수록 열 위험 증가; 칩 배출과 균형을 맞추십시오.
이송 속도	0.002 - 0.010 IPR (0.05-0.25 mm/rev)	일정한 이송은 국부적인 열 축적 관리에 도움이 됩니다.
절입 깊이	0.02 - 0.06 in (0.5-1.5 mm)	얕은 절삭은 응력을 최소화하고 부품 변형을 방지합니다.
공구 재질	날카로운 HSS 또는 초경	높은 양의 여유각과 광택 처리된 날은 타협할 수 없습니다.
