PTFE 슬라이딩 베어링 패드를 생산하는 두 가지 주요 방법은 PTFE 플레이트를 고무 베어링에 접합하는 방식과 관련이 있습니다. 첫 번째 방법은 고무 베어링과 오목한 PTFE 플레이트를 별도의 구성 요소로 만든 다음 함께 접합하는 것을 포함합니다. 두 번째, 보다 통합된 방법은 고무 베어링 자체의 가황 공정 중에 PTFE 플레이트에 오목한 부분을 형성합니다.
베어링 패드 생산의 결정적인 차이점은 원료 PTFE 재료를 만드는 것이 아니라 PTFE 슬라이드 플레이트를 탄성 베어링과 통합하는 데 사용되는 특정 조립 공정에 있습니다. 이 선택은 제조 복잡성, 접합 무결성 및 전체 비용에 직접적인 영향을 미칩니다.
베어링 패드 조립 분해
제조 방법을 이해하려면 먼저 구성 요소와 그 기능을 이해해야 합니다. 일반적인 PTFE 슬라이딩 베어링 패드는 단일 재료가 아닌 복합 구조입니다.
핵심 구성 요소
완전한 슬라이딩 베어링 어셈블리는 세 가지 주요 부분으로 구성됩니다.
고무 베어링 패드는 충격 흡수 및 완충 기능을 제공합니다. 회전 및 수직 하중을 수용하는 동시에 진동과 소음을 줄입니다.
PTFE 패드는 고무 패드 상단에 접합됩니다. 극도로 낮은 마찰 계수가 열 팽창 및 수축을 수용하는 데 필요한 슬라이딩 움직임을 가능하게 합니다.
스테인리스 스틸 플레이트는 PTFE와 맞닿는 면입니다. 반대쪽 구조 요소에 부착되며 매끄럽고 내구성이 있으며 부식 방지 표면을 제공합니다.
그리스 포트의 역할
PTFE 패드의 표면은 평평하지 않습니다. 의도적으로 작은 오목한 부분 또는 "그리스 포트" 패턴으로 눌러져 있습니다.
이러한 포트는 실리콘 그리스의 저장소 역할을 합니다. 이 윤활제는 구조물의 수십 년에 이르는 서비스 수명 동안 패드의 낮은 마찰 특성을 유지하는 데 필수적입니다.
두 가지 핵심 제조 철학
두 가지 생산 방법은 그리스 포트가 형성되는 방식과 시점, 그리고 PTFE가 고무에 부착되는 방식에서 갈라집니다.
방법 1: 2단계 접합 공정
이것은 순차적인 조립 방법입니다.
먼저, 고무 베어링은 자체 가황 공정을 통해 생산됩니다. 별도로, 미리 제작된 PTFE 시트를 전용 몰드에 넣고 필요한 그리스 포트 패턴을 형성하도록 누릅니다.
마지막으로, 완성된 고무 베어링과 완성된 (오목한) PTFE 플레이트를 특수 접착제를 사용하여 함께 접합합니다. 이것은 별도의 최종 조립 단계입니다.
방법 2: 통합 가황 공정
이 방법은 단계를 결합하여 생산을 간소화합니다.
이 공정에서는 평평한 PTFE 시트를 원료 고무와 함께 몰드에 직접 놓습니다. 고무 가황 주기(열과 압력으로 고무를 경화시키는 공정) 동안 패턴이 있는 플레이트가 그리스 포트를 PTFE에 눌러 넣습니다.
동시에, 가황의 열과 압력은 PTFE 시트를 고무 베어링에 직접 접합하여 한 번의 작업으로 단일의 통합된 구성 요소를 만듭니다.
상충 관계 이해
어떤 방법도 모든 상황에서 본질적으로 우수하지는 않습니다. 그들은 뚜렷한 장점과 단점을 가진 다른 접근 방식을 나타냅니다.
복잡성과 비용
2단계 공정은 PTFE 플레이트를 누르기 위한 추가 몰드가 필요하며 별도의 접합 단계를 포함합니다. 이는 생산의 복잡성과 전반적인 비용을 증가시킬 수 있습니다.
통합 공정은 더 효율적입니다. 별도의 PTFE 몰드와 후속 접합 단계를 제거하여 특히 대량 생산 시 제조 비용을 낮출 수 있습니다.
접합 무결성
접합은 중요한 실패 지점입니다. 통합 공정에서는 가황이 고무와 PTFE 사이에 강력한 화학적 및 기계적 결합을 생성합니다. 이는 종종 더 강력하고 신뢰할 수 있는 결합으로 간주됩니다.
2단계 공정의 경우 접합 품질은 표면 준비와 사용된 접착제에 전적으로 의존합니다. 올바르게 수행되면 매우 효과적이지만, 엄격하게 제어해야 하는 또 다른 변수를 도입합니다.
혼동의 일반적인 지점: 패드 조립 대 원료
베어링 패드의 조립과 원료 PTFE 자체의 생산을 구별하는 것이 중요합니다.
원료 PTFE 생산
현탁 중합 및 분산 중합에 대한 언급은 PTFE 폴리머가 단량체 가스에서 화학적으로 생성되는 방식을 설명합니다.
현탁 중합은 베어링 패드에 필요한 시트를 성형하거나 압출하는 데 사용되는 단단한 펠릿으로 가공되는 PTFE 입자를 생성합니다. 분산 중합은 일반적으로 코팅에 사용되는 더 미세한 분말을 생성합니다.
PTFE 시트 제작
원료 PTFE가 생성되면 큰 시트나 블록으로 성형됩니다. 그런 다음 이들은 다이 커팅, 워터젯 커팅 또는 스탬핑과 같은 방법을 사용하여 베어링 패드에 필요한 치수로 절단된 후 두 조립 공정 중 하나에 사용됩니다.
정보에 입각한 결정 내리기
사양 선택은 프로젝트의 우선순위에 따라 달라져야 합니다.
- 최대 접합 신뢰성이 주요 초점인 경우: 통합 가황 방법이 일반적으로 층 사이에 더 강력하고 화학적으로 융합된 결합을 생성하므로 선호됩니다.
- 엄격하고 독립적인 품질 관리가 주요 초점인 경우: 2단계 방법을 사용하면 고무 패드와 PTFE 플레이트를 최종 접합 전에 별도의 구성 요소로 검사하고 인증할 수 있습니다.
- 대규모 비용 효율성이 주요 초점인 경우: 통합 가황 공정이 일반적으로 더 효율적이어서 단계를 제거하고 최종 단위 비용을 낮출 수 있습니다.
이러한 제조 미묘한 차이를 이해하면 프로젝트의 특정 성능, 품질 및 예산 요구 사항에 맞는 올바른 베어링 패드를 지정할 수 있습니다.
요약표:
| 방법 | 핵심 공정 | 주요 장점 | 주요 고려 사항 |
|---|---|---|---|
| 2단계 접합 | PTFE 플레이트를 오목하게 만든 후 완성된 고무 베어링에 별도의 단계로 접합합니다. | 최종 조립 전에 구성 요소를 독립적으로 검사할 수 있습니다. | 접합 무결성은 접착제 품질과 표면 준비에 따라 달라집니다. |
| 통합 가황 | 고무 가황 공정 중에 PTFE에 오목한 부분을 만들고 고무에 접합합니다. | 강력하고 화학적으로 융합된 결합을 생성하며 대규모로 비용 효율적입니다. | 구성 요소별 QC 기회가 적은 단일 단계 공정입니다. |
프로젝트에 고성능 PTFE 부품이 필요하십니까?
선택하는 제조 방법은 PTFE 슬라이딩 베어링 패드의 성능과 수명에 직접적인 영향을 미칩니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 부품의 정밀 제작을 전문으로 합니다.
우리는 이러한 중요한 제조 미묘한 차이를 이해하고 있으며, 시제품이든 대량 주문이든 특정 요구 사항에 맞는 올바른 프로세스를 선택하도록 도울 수 있습니다. 당사의 전문 지식은 최적의 접합 무결성, 치수 정확도 및 재료 성능을 보장합니다.
지금 KINTEK에 문의하여 PTFE 부품 요구 사항에 대해 논의하고 다음 프로젝트에 당사의 제조 전문 지식을 활용하십시오.

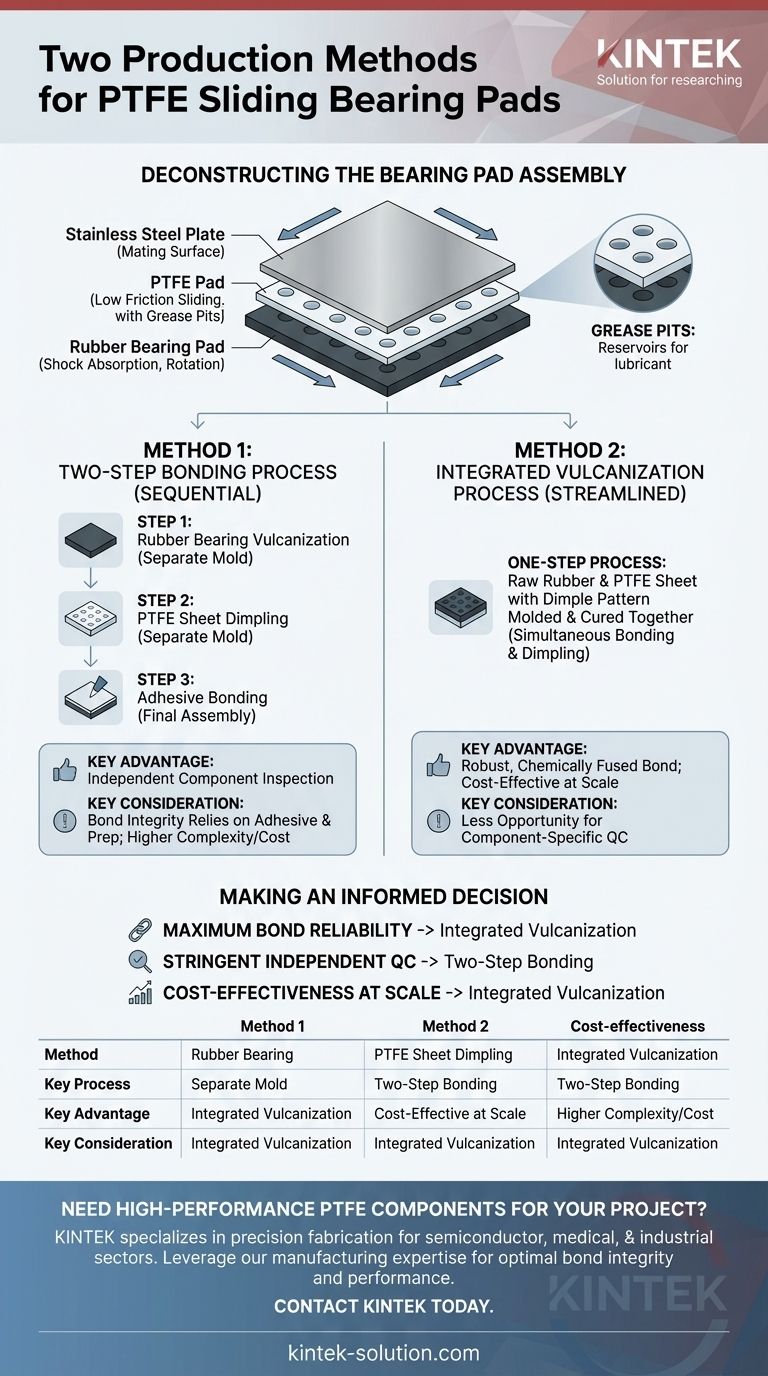

시각적 가이드
