Ptfe의 마찰 성능에 영향을 미치는 요인은 무엇입니까? 저마찰 설계를 최적화하십시오

분명히 말씀드리자면, 폴리테트라플루오로에틸렌(PTFE)은 단 하나의 마찰 계수를 갖지 않습니다. 이 재료의 유명한 저마찰 성능은 가해지는 압력(부하), 슬라이딩 속도, 맞닿는 표면 조도 및 주변 온도를 포함한 작동 조건에 크게 영향을 받는 동적 특성입니다.

이해해야 할 핵심 원칙은 PTFE의 마찰이 정적 값이 아니라 작동하는 전체 시스템의 가변적인 결과라는 것입니다. 최적의 성능을 위해 PTFE는 일반적으로 더 높은 압력과 더 낮은 슬라이딩 속도를 선호하며, 이때 안정적이고 낮은 전단력의 전이막을 형성할 수 있습니다.

PTFE 저마찰의 기초

외부 요인을 살펴보기 전에 PTFE가 본질적으로 미끄러운 이유를 이해하는 것이 중요합니다. 그 고유한 특성은 분자 구조에 뿌리를 두고 있습니다.

고유한 분자 구조

PTFE는 불소 원자로 완전히 둘러싸인 긴 탄소 원자 사슬로 구성되어 있습니다. 이 불소 외피는 탄소 골격을 보호하여 반 데르 발스 힘이라고 하는 매우 약한 분자 간 인력을 생성합니다.

이러한 힘이 매우 약하기 때문에 다른 재료는 PTFE 표면에 쉽게 "달라붙지" 않아 움직이는 데 필요한 에너지가 크게 감소합니다.

정지 마찰 대 동적 마찰

움직임을 시작하는 데 필요한 힘(정지 마찰)과 움직임을 유지하는 데 필요한 힘(동적 마찰)을 구별하는 것이 중요합니다.

PTFE의 경우, 정지 마찰 계수(COF)는 일반적으로 0.05에서 0.10 범위입니다. 동적 COF는 움직이는 동안 얇은 PTFE 막이 맞닿는 표면으로 전이되어 PTFE 대 PTFE 접촉면을 형성하므로 종종 0.04에서 0.08 범위로 더 낮습니다.

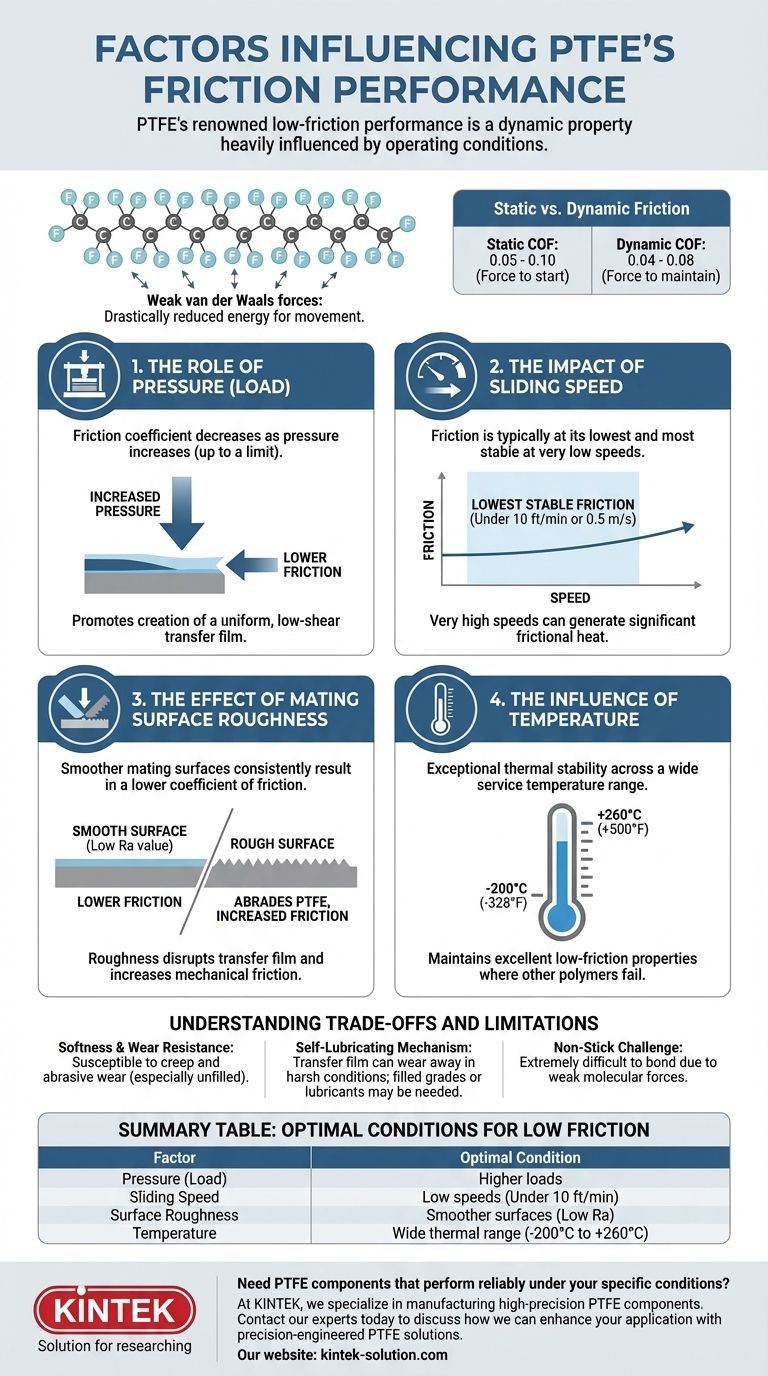

PTFE의 마찰 성능에 영향을 미치는 요인은 무엇입니까? 저마찰 설계를 최적화하십시오

마찰에 영향을 미치는 주요 작동 요인

PTFE 부품의 실제 성능은 환경과의 상호 작용 방식에 전적으로 달려 있습니다. 네 가지 요인이 가장 중요합니다.

압력(부하)의 역할

많은 재료와 달리 PTFE의 마찰 계수는 특정 한계까지 압력이 증가함에 따라 감소하는 경향이 있습니다.

높은 압력은 맞닿는 표면을 매끄럽게 하고 낮은 동적 마찰의 핵심 메커니즘인 균일하고 낮은 전단력의 전이막 생성을 촉진하는 데 도움이 됩니다.

슬라이딩 속도의 영향

슬라이딩 속도는 마찰과 복잡한 관계를 가집니다. 매우 낮은 속도(분당 10피트 또는 초당 0.5m 미만)에서는 마찰이 일반적으로 가장 낮고 안정적입니다.

속도가 증가함에 따라 동적 COF는 안정화되기 전에 약간 상승할 수 있습니다. 그러나 너무 높은 속도는 상당한 마찰열을 발생시켜 재료의 무결성에 영향을 줄 수 있습니다.

맞닿는 표면 조도의 영향

PTFE와 마찰하는 표면의 마감 처리가 중요합니다. 더 매끄러운 맞닿는 표면(더 낮은 Ra 값)은 일관되게 더 낮은 마찰 계수를 초래합니다.

거친 표면은 부드러운 PTFE를 마모시켜 전이막을 방해하고 마찰의 기계적 구성 요소를 증가시킬 수 있습니다.

온도의 영향

PTFE의 가장 중요한 장점 중 하나는 뛰어난 열 안정성입니다.

일반적으로 -200°C에서 +260°C(-328°F에서 +500°F)에 이르는 매우 넓은 사용 온도 범위에서 우수한 저마찰 특성을 유지하며, 이 점에서 거의 모든 다른 폴리머보다 뛰어납니다.

상충 관계 및 한계 이해

저마찰 특성은 놀랍지만 PTFE에는 실용적인 한계가 없는 것은 아닙니다. 효과적인 설계는 고유한 상충 관계를 고려해야 합니다.

부드러움 및 내마모성

PTFE는 비교적 부드러운 재료입니다. 이러한 부드러움은 맞닿는 표면에 잘 순응하도록 하지만, 특히 무충전 상태일 때 지속적인 부하 하에서의 크리프(변형) 및 마모 마모에 취약하게 만듭니다.

"자가 윤활" 메커니즘

PTFE는 맞닿는 표면에 막을 전달하기 때문에 자가 윤활제로 간주됩니다. 그러나 이 막은 마모성 또는 고속, 고부하 조건에서 마모될 수 있습니다.

가혹한 환경에서는 외부 윤활제가 여전히 유익할 수 있으며, 내마모성을 개선하기 위해 충전 등급의 PTFE(유리, 탄소 또는 기타 충전재 포함)가 필요할 수 있습니다.

논스틱(Non-Stick) 과제

PTFE에 저마찰 특성을 부여하는 동일한 약한 분자력은 PTFE를 접착하기 매우 어렵게 만듭니다. 이러한 논스틱 특성은 조리기구에는 장점이지만 PTFE 부품을 접착하거나 기계적으로 부착해야 할 때 상당한 설계 과제입니다.

애플리케이션을 위한 올바른 선택

PTFE를 효과적으로 활용하려면 특정 작동 조건에서 고유한 속성에 맞게 설계를 조정해야 합니다.

고부하 및 저속 베어링에 중점을 두는 경우: 압력 증가가 일반적으로 PTFE의 COF를 낮춘다는 사실을 활용하십시오.
시동 힘(정지 마찰) 최소화에 중점을 두는 경우: PTFE의 우수한 낮은 정지 COF를 기반으로 설계하되, 최상의 결과를 얻으려면 표면이 매끄러운지 확인하십시오.
극한 온도에서의 성능에 중점을 두는 경우: 다른 폴리머는 실패할 수 있는 곳에서 일관된 마찰 거동을 보장하는 PTFE의 탁월한 열 안정성에 의존하십시오.
마모성 시스템의 내구성에 중점을 두는 경우: 순수 PTFE는 빠르게 마모될 수 있음을 인지하고 기계적 강도와 내마모성을 향상시키기 위해 충전 등급의 PTFE 사용을 고려하십시오.

궁극적으로 PTFE의 마찰 계수를 고정된 숫자가 아닌 동적 시스템 변수로 취급하는 것이 성공적인 엔지니어링 설계의 핵심입니다.

요약표:

요인	PTFE 마찰에 미치는 영향	최적 조건
압력(부하)	압력이 증가함에 따라 마찰 감소	더 높은 부하
슬라이딩 속도	저속에서 마찰이 가장 낮음	분당 10피트(초당 0.5m) 미만
표면 조도	더 매끄러운 표면이 더 낮은 마찰을 유도	낮은 Ra 값(매끄러움)
온도	-200°C에서 +260°C까지 낮은 마찰 유지	넓은 열 범위

특정 조건에서 안정적으로 작동하는 PTFE 부품이 필요하십니까?

KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고정밀 PTFE 부품(씰, 라이너 및 맞춤형 실험실 기구 포함) 제조를 전문으로 합니다. 당사의 전문 지식은 귀하의 PTFE 부품이 프로토타입부터 대량 생산까지 고유한 마찰, 부하 및 온도 요구 사항에 맞게 최적화되도록 보장합니다.

정밀 엔지니어링된 PTFE 솔루션으로 애플리케이션을 향상시키는 방법에 대해 당사 전문가에게 지금 문의하십시오.
