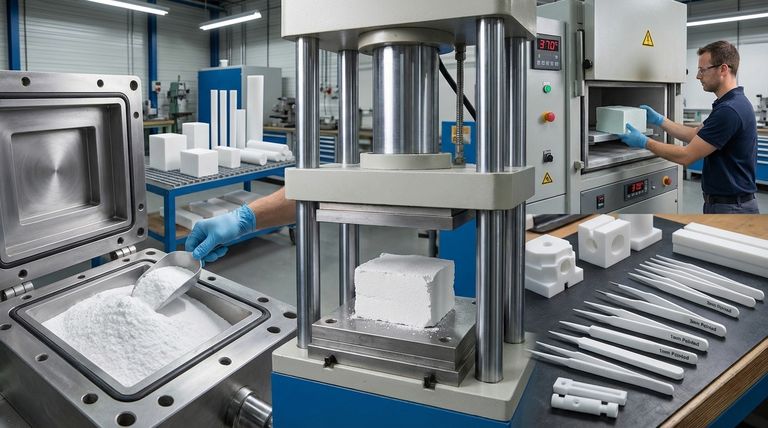

PTFE 압축 성형의 공정 흐름은 네 가지 주요 단계를 포함하는 정밀한 다단계 방식입니다. 첫째, PTFE 분말을 금형에 조심스럽게 채웁니다. 둘째, 이 분말은 냉간 프레스라는 단계를 통해 높은 압력을 받아 부서지기 쉬운 "그린" 부품을 형성합니다. 셋째, 이 부품은 소결이라는 공정에서 가열되어 분말 입자가 서로 융합됩니다. 마지막으로, 안정적인 최종 형태로 고형화되기 위해 느리고 제어된 냉각 단계를 거칩니다.
PTFE 압축 성형은 주로 완성된 복잡한 부품을 만드는 데 사용되지 않습니다. 대신, 핵심 기능은 로드, 시트 또는 블록과 같은 조밀하고 안정적인 단순 벌크 형상을 생산하는 것이며, 이는 정밀한 최종 치수를 얻기 위한 후속 CNC 가공을 위한 고품질 성형품 역할을 합니다.
공정의 단계별 분석
압축 성형 공정의 각 단계를 이해하는 것은 특정 응용 분야에 이 공정이 선택되는 이유와 최종 제품의 품질을 결정하는 요소를 이해하는 데 중요합니다.
1단계: 분말 충진
공정은 미리 측정된 양의 PTFE 과립 분말을 금형 공동(cavity)에 고르게 분배하는 것으로 시작됩니다.
이 분배의 균일성은 최종 부품의 밀도와 일관성에 직접적인 영향을 미치므로 매우 중요합니다. 고르지 않은 충진은 약한 부분이나 치수 부정확성을 초래할 수 있습니다.
2단계: 냉간 프레스 (성형)
금형이 채워지면 프레스가 일반적으로 10~50 MPa의 상당한 압력을 가합니다. 이는 상온에서 수행됩니다.
이 단계는 분말 입자를 압축하여 단단한 기계적 접촉을 강제하고 그린 바디(green body)라고 불리는 부서지기 쉬운 자립형 형상을 만듭니다. 이 부품은 최종 형상을 가지지만 최종 재료 특성은 없습니다.
3단계: 소결 (결정적인 융합)
그린 바디는 금형에서 조심스럽게 제거되어 소결을 위해 특수 오븐에 넣습니다.
부품은 PTFE의 녹는점보다 약간 높은 360–380°C의 정확한 온도로 가열됩니다. 재료가 실제로 액화되지는 않으며, 대신 개별 입자가 서로 융합되어 공극을 제거하고 부품의 밀도와 기계적 강도를 극적으로 증가시킵니다.
4단계: 제어 냉각
소결 후, 부품은 매우 느리고 제어된 조건 하에서 실온으로 다시 냉각되어야 합니다.
PTFE는 열팽창 및 수축률이 높습니다. 급속 냉각은 상당한 내부 응력을 유발하여 균열을 일으키고 부품의 구조적 무결성을 손상시킬 수 있습니다. 이 느린 냉각 단계는 안정적이고 응력이 없는 부품을 생산하는 데 필수적입니다.
PTFE에 압축 성형을 선택하는 이유
이 겉보기에 복잡한 공정은 재료의 고유한 특성과 일반적인 응용 분야에 부합하는 몇 가지 주요 이유로 PTFE에 선호되는 방법입니다.
벌크 형상에 이상적
압축 성형은 단순하고 두꺼운 벽 형상을 생산하는 데 탁월합니다. 시트, 로드, 블록 및 대형 개스킷과 같은 재고 재료를 만드는 가장 효과적인 방법입니다.
정밀 가공의 전구체
이 공정의 가장 일반적인 응용 분야는 최종 부품을 만드는 것이 아니라 고품질 빌렛을 만드는 것입니다. 이 조밀하고 안정적인 블록 또는 로드는 CNC 기계로 전달되어 엄격한 공차를 가진 부품으로 밀링 또는 선반 가공됩니다.
이러한 2단계 접근 방식(성형 후 가공)은 복잡한 PTFE 부품을 직접 성형하려고 시도하는 것보다 종종 더 경제적이고 효과적입니다.
절충점 및 한계 이해
효과적이지만, 이 공정에는 특정 응용 분야에 부적합하게 만드는 고유한 한계가 있습니다. 이러한 절충점을 인식하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.
복잡한 형상에는 부적합
분말을 단순한 공동으로 누르는 특성상 이 공정으로는 나사산, 날카로운 내부 모서리 또는 언더컷과 같은 복잡한 기능을 생산할 수 없습니다. 부품 형상은 누르고 배출될 수 있을 만큼 단순해야 합니다.
느린 사이클 시간
소결과, 더 중요하게는 매우 느린 냉각 단계의 조합으로 인해 긴 사이클 시간이 발생합니다. 이로 인해 열가소성 사출 성형에 비해 대량 생산에 덜 적합합니다.
내부 응력은 지속적인 우려 사항
냉각 주기를 적절하게 관리하는 것이 부품 품질에 가장 중요한 변수입니다. 신중한 제어에도 불구하고 잔류 내부 응력이 요인이 될 수 있으므로 종종 어닐링(응력 제거)된 재료에 대해 가공이 수행됩니다.
PTFE 압축 성형을 지정해야 하는 경우
올바른 제조 공정을 선택하는 것은 최종 목표에 전적으로 달려 있습니다. 압축 성형이 프로젝트에 올바른 경로인지 확인하기 위해 다음 지침을 사용하십시오.
- 블록, 시트 또는 두꺼운 벽 튜브와 같은 크고 단순한 부품 생산에 중점을 둔 경우: 압축 성형은 가장 효과적이며 종종 유일하게 실행 가능한 제조 방법입니다.
- 특정 공차를 가진 정밀한 맞춤형 부품 제조에 중점을 둔 경우: 압축 성형을 지정하여 CNC 가공을 통해 최종 사양으로 마감될 거의 최종 형상(near-net shape) 빌렛을 생성하십시오.
성형품을 만든 다음 최종 사양에 맞게 가공하는 이 2단계 접근 방식을 이해하는 것이 응용 분야에 PTFE의 고유한 특성을 성공적으로 활용하는 열쇠입니다.
요약표:
| 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 분말 충진 | PTFE 분말을 금형에 고르게 분배 | 최종 부품의 균일한 밀도와 일관성 보장 |
| 2. 냉간 프레스 | 상온에서 고압(10-50 MPa) 가압 | 원하는 형상을 가진 부서지기 쉬운 '그린 바디' 형성 |
| 3. 소결 | 부품을 360–380°C로 가열 | 분말 입자 융합, 밀도 및 강도 증가 |
| 4. 제어 냉각 | 실온으로 천천히 냉각 | 균열 및 내부 응력 방지, 안정적인 최종 부품 보장 |
고품질 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 제조를 전문으로 합니다. 당사의 압축 성형 전문 지식은 우수한 빌렛(로드, 시트 및 블록)을 생산하며, 이는 정밀한 최종 부품으로 CNC 가공하기에 완벽합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 부품이 정확한 사양을 충족하도록 보장합니다.
PTFE 프로젝트 요구 사항에 대해 논의하고 견적을 받으려면 KINTEL에 문의하십시오!

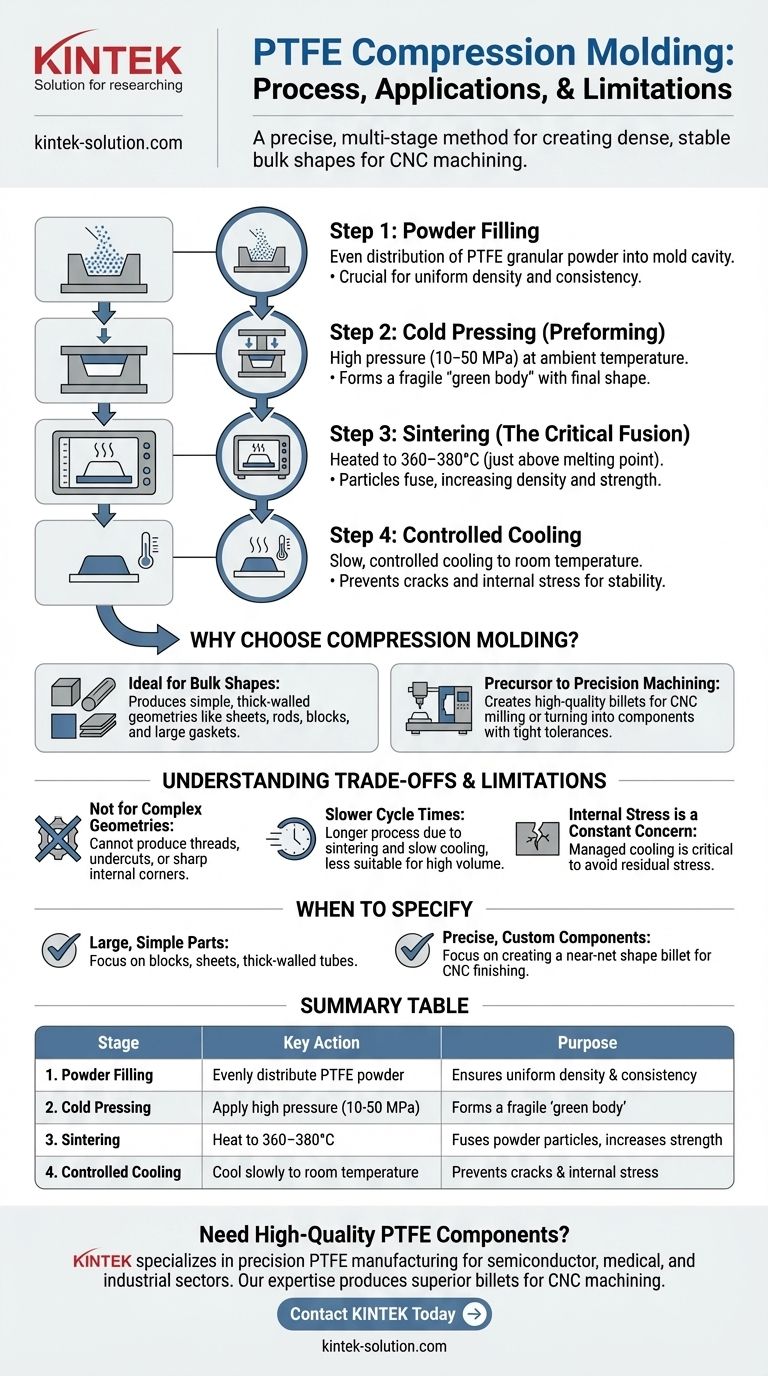

시각적 가이드
