요약하자면, 종방향 움직임은 PTFE 슬라이딩 베어링의 부차적인 특성이 아니라 주요 설계 기능입니다. 이 구성 요소는 주로 파이프라인 및 교량과 같은 대형 구조물의 열 팽창 및 수축을 수용하기 위해 단방향으로 제어된 저마찰 움직임을 허용하도록 특별히 설계되었으며, 이는 손상을 유발하는 내부 응력 축적을 방지합니다.
종방향 움직임을 설계할 때의 핵심 과제는 움직임 자체가 아니라 그것이 만들어내는 캔틸레버 하중을 관리하는 것입니다. 상부 베어링 플레이트가 미끄러질 때 지지되지 않은 오버행은 하중 하에서 구부러짐에 저항할 만큼 충분히 강해야 하며, 이는 강철 부품의 필요한 두께에 직접적인 영향을 미칩니다.
핵심 기능: 구조적 변화 수용
PTFE 슬라이딩 베어링은 근본적으로 정적이지 않은 구조물을 위한 솔루션입니다. 움직임이 안전하게 발생할 수 있는 제어된 인터페이스를 제공합니다.
움직임이 필요한 이유
거의 모든 대규모 구조물, 특히 강철로 만들어진 구조물은 열 팽창의 영향을 받습니다. 주변 온도가 변함에 따라 구조물이 팽창하거나 수축합니다.
이러한 움직임을 흡수할 메커니즘이 없으면 막대한 내부 응력이 축적되어 재료 피로, 좌굴 또는 치명적인 파손으로 이어질 수 있습니다.
베어링이 이를 촉진하는 방법

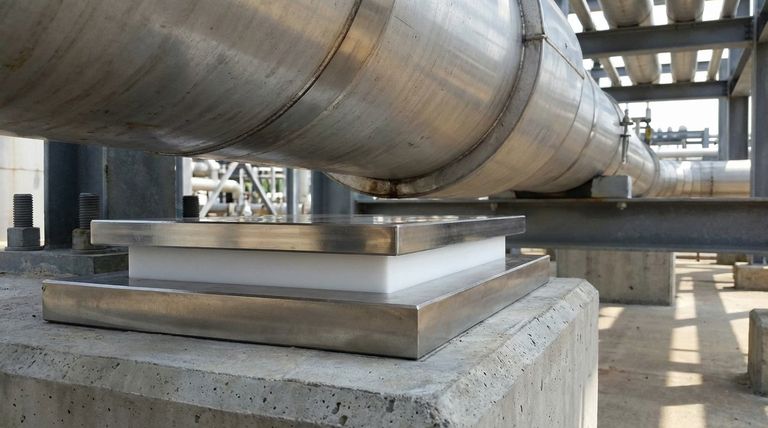

베어링 어셈블리는 저마찰 PTFE 패드 위를 미끄러지는 연마된 스테인리스 스틸 플레이트로 구성됩니다.
이 간단하면서도 효과적인 메커니즘을 통해 상부 구조물(예: 파이프라인)이 하부 구조물 위를 원활하게 미끄러지면서 길이가 변할 때 응력을 완화할 수 있습니다.
종방향 움직임을 위한 주요 설계 고려 사항
개념은 간단하지만, 베어링 자체가 고장의 원인이 되지 않도록 구현하려면 세심한 엔지니어링이 필요합니다.
캔틸레버 효과
상부 베어링 요소가 종방향으로 미끄러질 때 하부 PTFE 패드 너머로 돌출된 부분은 지지되지 않은 캔틸레버가 됩니다.
이 오버행은 위쪽 구조물로부터의 전체 수직 하중을 계속 받습니다.
구부러짐 및 파손 방지
이 캔틸레버 하중은 충분히 견고하지 않으면 상부 플레이트를 변형시키거나 파손시킬 수 있는 굽힘 모멘트를 생성합니다.
따라서 상부 연강판의 두께는 중요한 설계 매개변수입니다. 예상되는 최대 굽힘 모멘트에 저항하도록 설계되어야 합니다.
맞닿는 표면 크기 조정
전체 이동 범위를 용이하게 하려면 스테인리스 스틸 시트가 PTFE 패드보다 더 길게 돌출되어야 합니다. 이 돌출부의 길이는 항상 저마찰 표면이 존재하도록 보장하기 위해 지정된 최대 종방향 움직임과 같거나 커야 합니다.
더 넓은 설계 맥락 이해
종방향 움직임은 중요한 매개변수이지만 완전한 베어링 설계에서 고려해야 할 여러 요소 중 하나입니다.
다축 문제
클라이언트의 설계 사양에는 일반적으로 한 가지 축 이상의 움직임이 포함됩니다. 매개변수에는 다음이 포함되는 경우가 많습니다.
- 수직 하중: 베어링이 지지해야 하는 주요 힘.
- 횡방향 움직임: 좌우 움직임.
- 회전: 종종 탄성 패드를 추가하여 처리되는 약간의 각도 변화.
- 들어 올림 하중: 베어링 플레이트를 분리하려는 힘.
약간의 회전 수용
병진 이동을 위해 설계되었지만 약간의 회전이나 정렬 불량은 종종 피할 수 없습니다.
약간의 회전(0.1도 미만)은 네오프렌과 같은 탄성체를 어셈블리에 통합하여 보상할 수 있습니다. 더 두꺼운 탄성체는 더 많은 회전을 처리할 수 있지만 안정성 문제를 유발할 수 있습니다.
실제 프로젝트 제약 조건
엔지니어는 종종 베어링이 설계 프로세스 후반에 지정되는 실제 문제를 접합니다.
하부 구조물과 상부 구조물 사이의 공간 제한, 용접 제한 또는 작은 포털 플레이트 크기는 모두 기성품이 아닌 맞춤형 설계 솔루션을 필요로 합니다.
목표에 맞는 올바른 선택
PTFE 슬라이딩 베어링을 지정할 때 주요 목표에 따라 가장 중요한 설계 고려 사항이 결정됩니다.
- 대규모 열 팽창 수용에 중점을 둔 경우: 결과 캔틸레버 하중을 처리할 수 있도록 상부 강판이 충분히 두꺼운지 확인하기 위해 필요한 최대 종방향 움직임을 지정하는 데 우선순위를 두십시오.
- 공간 또는 설치 제약이 엄격한 프로젝트의 경우: 사용 가능한 공간 내에 맞도록 맞춤형 솔루션을 개발하기 위해 프로세스 초기에 베어링 제조업체와 협력하십시오.
- 움직임과 약간의 회전이 모두 발생하는 구조물의 경우: 각도 변화를 안전하게 관리하기 위해 탄성 요소를 통합해야 하므로 두 매개변수를 모두 명확하게 지정하십시오.
종방향 움직임과 베어링 구성 요소에 가해지는 구조적 요구 사항 간의 직접적인 관계를 이해함으로써 장기적인 무결성을 보장하는 솔루션을 자신 있게 지정할 수 있습니다.
요약표:
| 설계 매개변수 | 주요 고려 사항 |
|---|---|
| 종방향 움직임 | 캔틸레버 굽힘에 저항하기 위해 상부 플레이트 두께를 결정합니다. |
| 스테인리스 스틸 시트 | 전체 이동 범위를 덮기 위해 PTFE 패드보다 더 길게 돌출되어야 합니다. |
| 캔틸레버 하중 | 미끄러짐 동작으로 인해 발생하는 주요 기계적 과제입니다. |
| 회전 수용 | 약간의 각도 변화를 위해 탄성 패드로 관리되는 경우가 많습니다. |
특정 움직임 및 하중 요구 사항에 맞게 설계된 맞춤형 PTFE 슬라이딩 베어링이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이딩 베어링을 포함하여 정밀하게 엔지니어링된 PTFE 구성 요션을 전문으로 합니다. 당사의 전문 지식은 귀사의 베어링이 시제품부터 대량 생산까지 프로젝트의 정확한 종방향 움직임, 캔틸레버 하중 및 공간 제약을 처리할 수 있도록 보장합니다.
지금 문의하여 귀사의 구조적 요구 사항에 맞는 안정적이고 고성능의 솔루션을 제공하는 방법에 대해 논의하십시오.

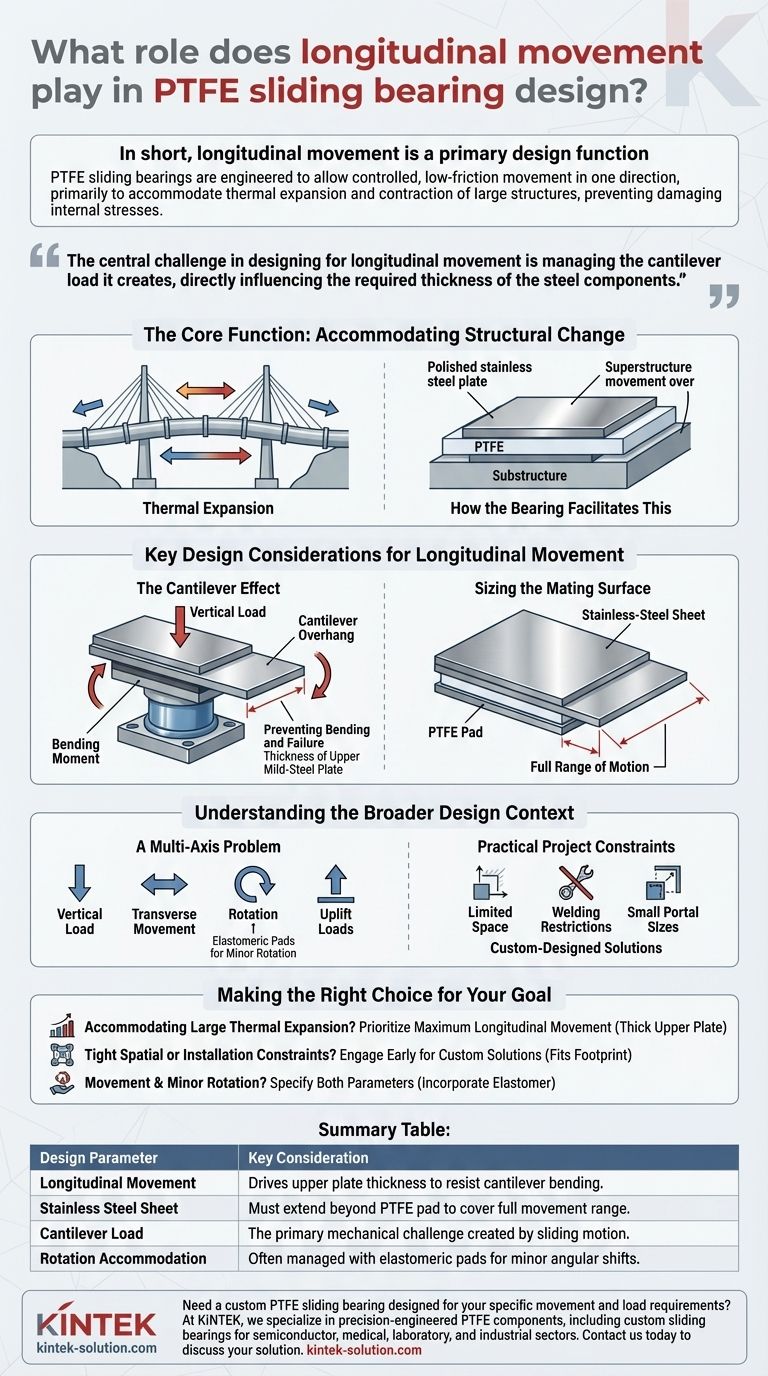

시각적 가이드
