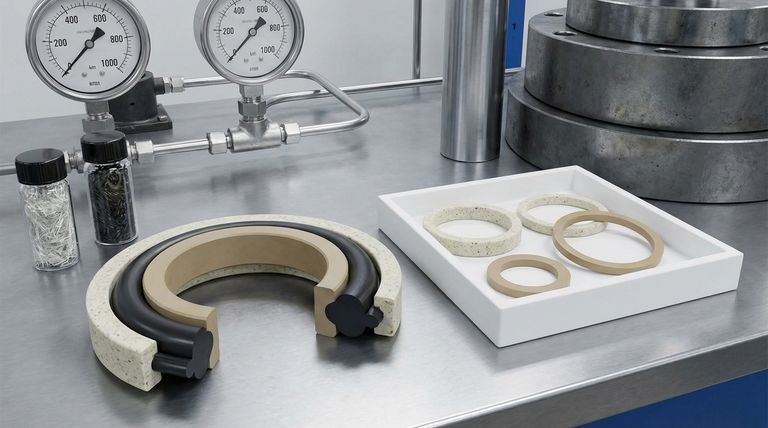

대부분의 엔지니어링 응용 분야에서, PTFE 및 PEEK 백업 링은 순수하지 않습니다. 재료의 기계적 특성, 특히 고압 하에서 변형 및 압출에 저항하는 능력을 향상시키기 위해 유리 또는 탄소 섬유와 같은 충전재와 거의 항상 혼합됩니다.
백업 링의 핵심 기능은 구조적 지지대를 제공하고 O-링이 고압 씰의 클리어런스 갭으로 압출되는 것을 방지하는 것입니다. 순수 PTFE 및 PEEK는 바람직한 저마찰 및 내화학성 특성을 가지고 있지만, 이 작업에 필요한 원시 압축 강도 및 치수 안정성이 부족합니다. 충전재는 까다로운 밀봉 응용 분야에 적합하게 만드는 중요한 추가 요소입니다.
충전재가 필수적인 이유
충전되지 않은, 또는 "순수한" 폴리머는 백업 링에 가해지는 강렬한 기계적 요구 사항을 종종 충족할 수 없습니다. 특정 충전재를 추가하면 고유한 약점을 직접적으로 해결할 수 있습니다.
문제: 압출 및 변형
고압 시스템에서 O-링은 백업 링에 밀착됩니다. 백업 링은 압출 갭을 닫고 씰을 지지하기 위해 정확하게 모양을 유지해야 합니다.
순수한 폴리머, 특히 PTFE는 "냉간 흐름" 또는 크리프에 취약합니다. 이는 지속적인 압력을 받을 때 영구적으로 변형되는 경향을 말합니다. 이러한 변형은 씰을 손상시키고 고장으로 이어집니다.
해결책: 향상된 기계적 특성
충전재는 철근이 콘크리트를 강화하는 것과 마찬가지로 폴리머 매트릭스 내에서 보강재 역할을 합니다. 이러한 보강은 두 가지 주요 이점을 제공합니다.
압축 강도를 증가시킵니다. 이는 재료가 압착에 저항하는 능력입니다. 이는 O-링과 백업 링이 클리어런스 갭으로 밀려들어가는 것을 방지하는 데 가장 중요한 단일 요소입니다.
치수 안정성을 향상시킵니다. 열팽창을 줄이고 하중 하에서 크리프를 최소화합니다. 충전된 백업 링은 다양한 온도 및 압력 범위에서 정밀한 모양과 크기를 유지하여 시간이 지나도 안정적인 씰을 보장합니다.
PTFE 및 PEEK의 핵심 이점 유지
결정적으로, 충전재를 추가하면 기본 폴리머의 가장 가치 있는 특성을 희생하지 않고 기계적 강도가 향상됩니다.
극도로 낮은 마찰
충전된 경우에도 PTFE는 예외적으로 낮은 마찰 계수를 유지합니다. 이는 동적 밀봉 응용 분야에서 드래그, 열 발생 및 움직이는 부품의 마모를 줄이는 데 매우 중요합니다.
우수한 내화학성
PTFE 및 PEEK는 내화학성으로 유명합니다. 다른 재료가 빠르게 분해될 수 있는 고부식성 환경에서 작동할 수 있어 화학적으로 공격적인 공정에 이상적입니다.
넓은 온도 범위
특히 PTFE는 극저온 조건(-200°C)부터 고온(260°C)까지 뛰어난 작동 온도 범위를 가지고 있어 극한의 열 환경에서도 백업 링이 안정적으로 작동할 수 있도록 합니다.
장단점 이해
충전재는 백업 링에 압도적으로 유익하지만, 재료 선택에 중요한 고려 사항을 도입합니다.
접촉면에 미치는 영향
유리 섬유와 같은 일부 충전재는 순수한 폴리머보다 더 마모성이 있을 수 있습니다. 부드러운 금속 샤프트 또는 보어가 있는 동적 응용 분야에서는 하드웨어의 조기 마모를 방지하기 위해 충전재 선택을 신중하게 고려해야 합니다.
충전재의 화학적 호환성
기본 폴리머는 특정 화학 물질에 내성이 있을 수 있지만, 충전재는 그렇지 않을 수 있습니다. 예를 들어, 유리 충전재는 특정 공격적인 화학 물질에 의해 공격을 받아 PTFE 또는 PEEK 매트릭스가 영향을 받지 않더라도 백업 링의 무결성을 손상시킬 수 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 백업 링 재료를 선택하려면 충전된 복합 재료의 특성을 시스템의 특정 요구 사항과 일치시켜야 합니다.
- 주요 초점이 극한의 압력 저항이라면: 충전된 PTFE 또는 PEEK는 필수 불가결합니다. 충전재가 필수적인 압축 강도 및 압출 방지 특성을 제공하기 때문입니다.
- 주요 초점이 공격적인 화학 물질과의 호환성이라면: PTFE 또는 PEEK 기반의 고유한 저항성이 출발점이지만, 선택한 충전재가 매체와 호환되는지 확인해야 합니다.
- 주요 초점이 동적 시스템에서 마찰 감소라면: PTFE의 자연적으로 낮은 마찰 특성이 우수한 선택이며, 시스템의 압력을 견딜 수 있도록 충전재가 추가됩니다.
궁극적으로 충전재는 이러한 다목적 폴리머를 신뢰성을 위해 설계된 고성능 백업 링으로 변환하는 핵심 성분입니다.
요약표:
| 특성 | 순수 폴리머 | 충전 폴리머 |
|---|---|---|
| 압축 강도 | 낮음 | 높음 (압력 하에서 변형에 저항) |
| 치수 안정성 | 나쁨 (냉간 흐름/크리프에 취약) | 우수 (하중 하에서 모양 유지) |
| 내화학성 | 우수 | 우수 (기본 폴리머는 저항성 유지) |
| 마찰 | 극도로 낮음 | 낮음 (PTFE 기반은 낮은 마찰 유지) |
| 접촉면 마모 | 최소 | 더 높을 수 있음 (충전재 유형에 따라 다름) |
까다로운 응용 분야에 신뢰할 수 있는 고성능 백업 링이 필요하십니까?
KINTEK에서는 귀하의 특정 요구 사항에 최적의 충전재로 강화된 맞춤형 백업 링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 당사의 전문 지식은 귀하의 씰이 극한의 압력, 부식성 화학 물질 및 넓은 온도 범위를 견딜 수 있도록 보장합니다.
우리는 프로토타입부터 대량 주문까지 정밀도와 성능을 우선시하는 맞춤형 제작을 제공합니다.
지금 문의하십시오 프로젝트를 논의하고 견적을 받으세요!

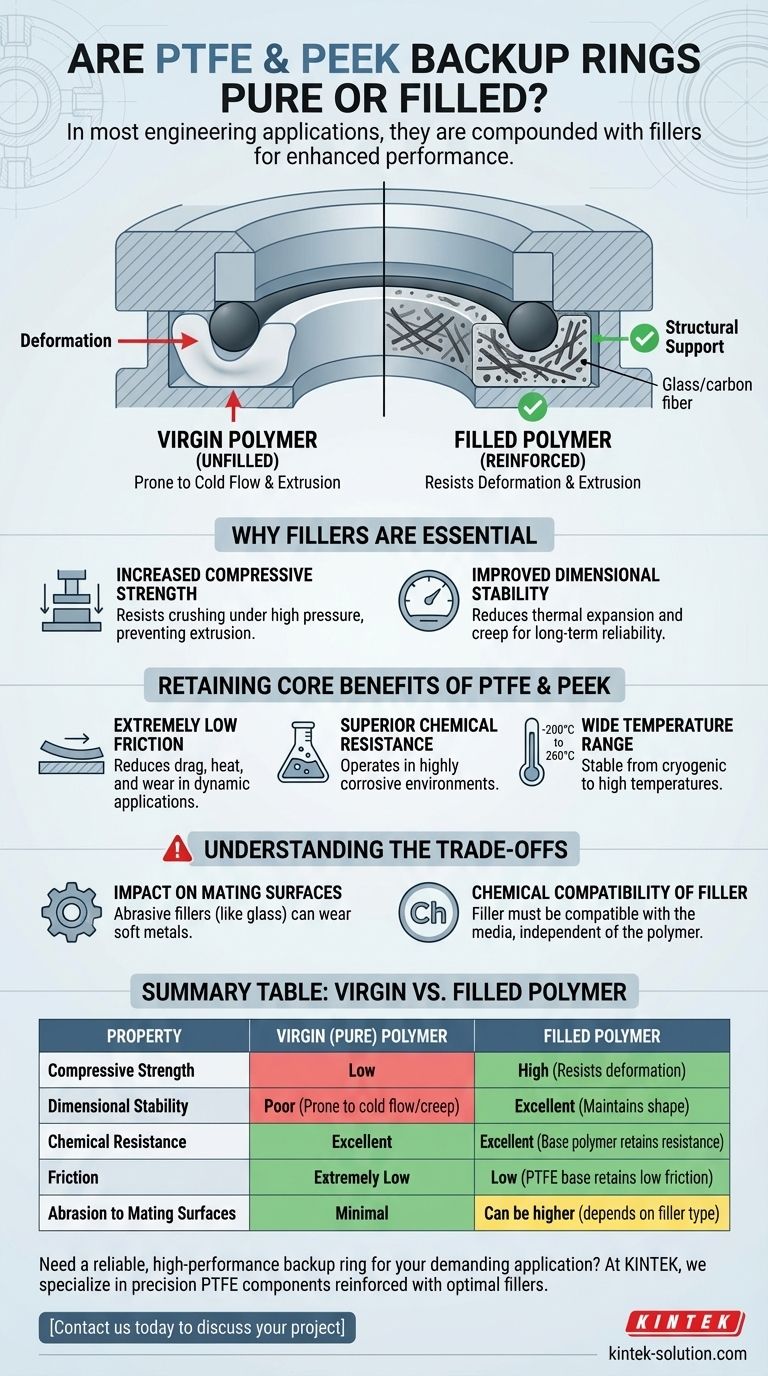

시각적 가이드
