성형 Ptfe 부싱은 일반적으로 어떻게 제조됩니까? 정밀 성형 공정 안내

핵심적으로, 성형 PTFE 부싱의 제조는 폴리머에 적용된 분말 야금 공정입니다. 이는 순수 또는 혼합 PTFE 분말을 예비 성형 형태로 압축한 다음 고온에서 가열, 즉 "소결"하여 입자를 단단하고 내구성 있는 구성 요소로 융합시키는 과정을 포함합니다.

중요한 점은 PTFE가 일반적인 플라스틱처럼 용융 가공되지 않는다는 것입니다. 대신, 상온에서 고압 압축을 통해 성형된 다음 오븐에서 구워지며, 이 과정이 최종 특성과 설계 가능성을 결정합니다.

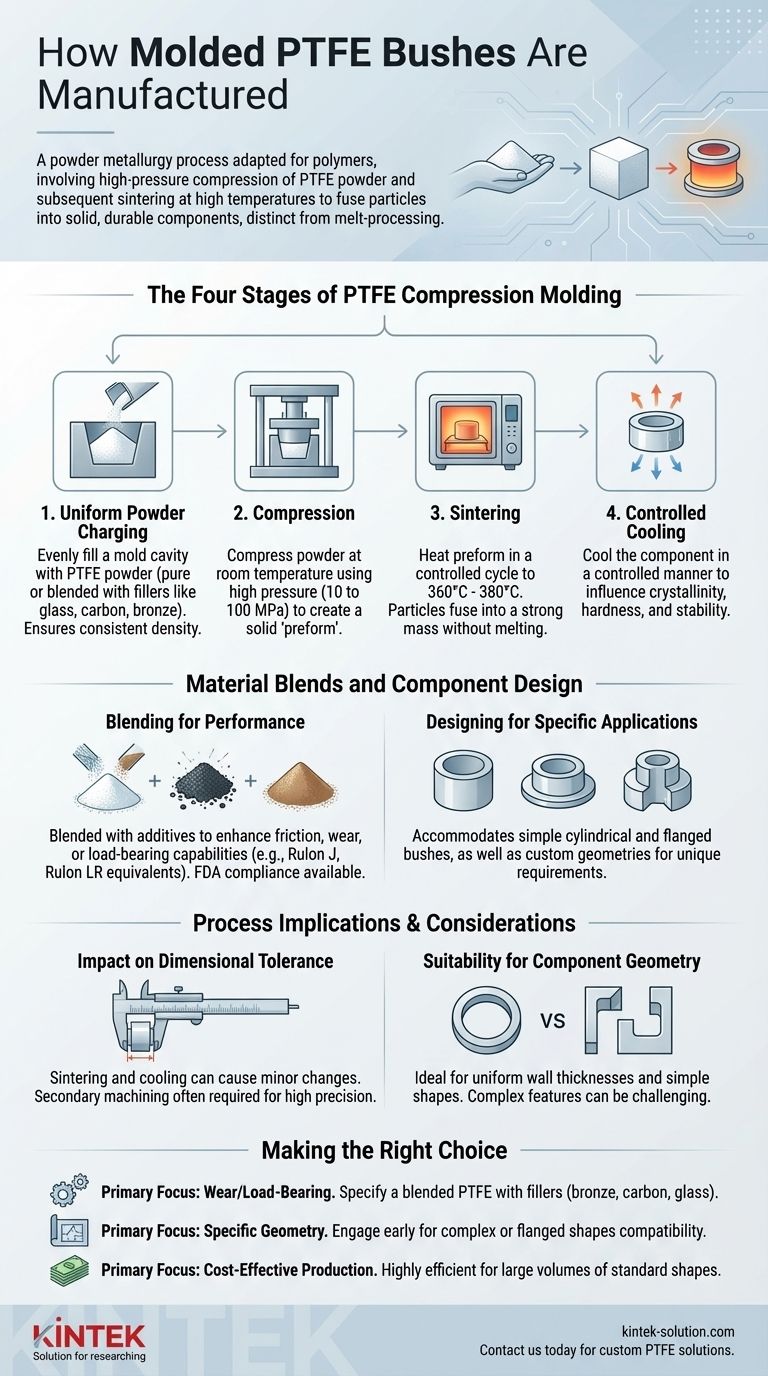

PTFE 압축 성형의 네 가지 단계

성형 PTFE 부싱의 제작은 정밀하고 다단계적인 공정입니다. 각 단계는 최종 구성 요소가 필요한 기계적 및 치수 사양을 충족하는지 확인하는 데 중요합니다.

1단계: 균일한 분말 충전

첫 번째 단계는 금형 캐비티에 PTFE 분말을 균일하게 채우는 것입니다. 이 분말은 순수 PTFE이거나 유리, 탄소 또는 청동과 같은 충전제를 포함하여 특정 특성을 향상시킨 혼합물일 수 있습니다.

분말이 균일하게 분포되도록 하는 것은 일관된 밀도를 보장하고 완성된 부품의 약점을 방지하는 데 필수적입니다.

2단계: 압축

다음으로, 분말은 상온에서 금형 내에서 압축됩니다. 이는 일반적으로 10에서 100 MPa 범위의 고압을 사용하여 수행됩니다.

이 압축 단계는 느슨한 분말을 최종 부싱의 기본 형태를 가진 "예비 성형체"라고 하는 깨지기 쉬운 고체 블록으로 변환합니다.

3단계: 소결

예비 성형체는 금형에서 조심스럽게 제거되어 소결 오븐에 넣습니다. 360°C에서 380°C (680-716°F) 사이의 온도로 정밀하게 제어된 사이클로 가열됩니다.

소결 과정에서 개별 PTFE 입자는 실제로 재료를 녹이지 않고 서로 융합되어 강하고 단단한 덩어리를 만듭니다. 이 분자 결합이 최종 부품에 강도와 고유한 특성을 부여합니다.

4단계: 제어 냉각

소결 후, 구성 요소는 제어된 방식으로 냉각됩니다. 냉각 속도는 PTFE의 결정도에 영향을 미치며, 이는 경도, 내마모성 및 치수 안정성과 같은 특성에 영향을 미치므로 중요합니다.

성형 PTFE 부싱은 일반적으로 어떻게 제조됩니까? 정밀 성형 공정 안내

재료 혼합 및 구성 요소 설계

압축 성형 공정은 매우 유연하여 재료 구성과 최종 부품 형상 모두를 크게 맞춤 설정할 수 있습니다.

성능을 위한 혼합

순수 PTFE는 거의 사용되지 않습니다. 더 자주, 분말은 특정 특성을 향상시키기 위해 첨가제 또는 충전제와 혼합됩니다.

예를 들어, 재료 혼합물은 Rulon J 또는 Rulon LR과 같은 특정 등급과 동등하도록 제조되어 원하는 마찰, 마모 또는 하중 지지 능력을 달성할 수 있습니다. 첨가제는 FDA와 같은 규제 표준을 충족할 수도 있습니다.

특정 응용 분야를 위한 설계

이 공정은 단순한 모양에 적합하지만, 다양한 부싱 설계를 생산할 수 있습니다.

일반적인 모양에는 단순한 원통형 부싱과 플랜지 부싱이 있습니다. 이 공정은 고유한 하드웨어 또는 조립 요구 사항에 맞춰진 맞춤형 형상도 수용할 수 있습니다.

공정의 의미 이해

압축 성형의 특성은 최종 제품에 직접적인 영향을 미치며, 엔지니어와 설계자는 이를 고려해야 합니다.

치수 공차에 미치는 영향

부품이 액체에서 사출 성형되지 않기 때문에 금형에서 직접 매우 엄격한 공차를 달성하는 것은 어려울 수 있습니다. 소결 및 냉각은 치수에 미미하지만 예측 가능한 변화를 일으킬 수 있습니다.

매우 높은 정밀도가 요구되는 응용 분야의 경우, 소결된 부싱에 대한 2차 가공 단계가 종종 수행됩니다.

구성 요소 형상에 대한 적합성

압축 성형은 링 및 실린더와 같이 비교적 균일한 벽 두께와 단순한 형상을 가진 부품을 생산하는 데 이상적입니다.

날카로운 내부 모서리 또는 급격한 두께 변화와 같은 복잡한 특징은 분말 흐름 및 밀도에 문제를 일으켜 최종 부품의 무결성에 영향을 미칠 수 있습니다.

귀하의 응용 분야에 적합한 선택

제조 공정을 사용하여 설계 및 재료 선택에 정보를 제공하십시오.

내마모성 또는 하중 지지력이 주요 초점인 경우: 청동, 탄소 또는 유리와 같은 충전제가 포함된 혼합 PTFE 재료를 지정하십시오.
특정 형상이 주요 초점인 경우: 설계가 압축 성형 공정, 특히 플랜지 또는 맞춤형 모양과 호환되는지 확인하기 위해 제조업체와 조기에 협력하십시오.
표준 모양의 비용 효율적인 생산이 주요 초점인 경우: 이 공정은 대량으로 단순한 원통형 부싱을 생산하는 데 매우 효율적입니다.

PTFE 부싱이 어떻게 만들어지는지 이해하면 의도된 기능에 완벽하게 적합한 구성 요소를 지정할 수 있습니다.

요약표:

단계	주요 공정	세부 정보
1. 분말 충전	금형을 균일하게 채움	PTFE 또는 충전제 혼합물로 일관된 밀도를 보장합니다.
2. 압축	고압 성형	10-100 MPa 압력으로 '예비 성형체'를 만듭니다.
3. 소결	고온 융합	360-380°C로 가열하여 녹지 않고 입자를 결합합니다.
4. 냉각	제어된 속도 냉각	최종 결정도 및 치수 안정성을 결정합니다.
