유리 직조 스타일은 기판의 유효 유전 상수(Dk)에 변화를 유발하여 위상 응답에 직접적인 영향을 미칩니다. 더 개방된 유리 직조는 유리 섬유 다발 옆에 더 넓은 순수 수지 영역을 만듭니다. 이러한 불균일성으로 인해 신호가 트레이스를 따라 이동할 때 전파 속도가 달라져 예측할 수 없는 위상 편이가 발생하며, 이는 섬유 직조 효과라고 불리는 현상입니다.
핵심 문제는 유전율의 불일치입니다. PCB 기판은 유리(높은 Dk)와 수지(낮은 Dk)의 복합 재료입니다. 개방형 직조는 불균일한 Dk 환경을 조성하여 신호의 트레이스가 유리 위를 지나가는지 수지 위를 지나가는지에 따라 신호의 위상이 예측할 수 없게 변동하게 만듭니다.
근본 원인: 섬유 직조 효과
위상에 미치는 영향을 이해하려면 먼저 재료 자체를 이해해야 합니다. RF 회로 기판은 단일 재료가 아니라 복합 재료입니다.
두 가지 재료의 복합체
표준 PCB 기판은 수지 시스템(에폭시, PTFE 또는 기타 폴리머와 같은)으로 함침된 직조 유리 직물로 만들어집니다. 이 두 구성 요소는 매우 다른 전기적 특성을 가집니다.
- 유리 섬유: 비교적 높은 유전 상수(일반적으로 약 Dk 6)를 가집니다.
- 수지 시스템: 훨씬 낮은 유전 상수(종종 약 Dk 3)를 가집니다.
최종 라미네이트의 "유효 Dk"는 이 두 값의 평균이지만, 이는 거시적인 규모에서만 해당됩니다.
직조 스타일이 불일치를 만드는 방식
유리가 직조되는 방식은 미시적 수준에서 Dk가 얼마나 균일한지를 결정하며, 이는 고주파 신호가 실제로 경험하는 것입니다.
- 개방형 직조(106 또는 1080 유리와 같은)는 구멍이 큰 넓은 그물과 같습니다. 이는 유리 다발 사이에 상당한 수지 풍부 영역을 만듭니다.
- 조밀하거나 퍼진 직조(1035 또는 기계적으로 퍼진 유리와 같은)는 미세하고 촘촘하게 짜인 직물과 같습니다. 유리와 수지가 훨씬 더 균일하게 분포됩니다.
개방형 직조가 있는 보드에서 실행되는 신호 트레이스는 높은 Dk 유리 다발과 낮은 Dk 수지 포켓 사이를 이동하며 교차할 수 있습니다.
신호 전파에 미치는 영향
전기 신호의 전파 속도는 유전 상수의 제곱근에 반비례합니다.
- 더 높은 Dk(유리 위): 신호가 느려집니다.
- 더 낮은 Dk(수지 위): 신호가 빨라집니다.
트레이스 경로를 따라 이처럼 지속적으로 빨라지고 느려지는 현상은 도착 시 신호 위상의 예측할 수 없는 변화로 직접 이어집니다. 이것이 바로 섬유 직조 효과입니다.
위상 영향 시각화
섬유 직조 효과는 고성능 시스템에 해로운 두 가지 주요 방식으로 나타납니다.
병렬 트레이스 간의 스큐
차동 쌍(differential pair)에서와 같이 나란히 실행되는 두 개의 완벽하게 일치하는 트레이스를 고려해 보세요. 한 트레이스가 주로 유리 다발 위를 지나가고 인접한 트레이스가 수지 영역 위를 지나간다면, 두 트레이스는 서로 다른 전파 지연을 갖게 됩니다. 이는 위상 스큐(phase skew)를 유발하여 차동 신호 전송을 손상시킵니다.
단일 트레이스 내의 지터
단일 트레이스조차도 이 효과를 경험합니다. 신호 경로가 유리 다발과 수지 포켓을 가로지를 때 도착 시간이 약간씩 달라집니다. 이상적인 타이밍으로부터의 이러한 변화는 타이밍 지터(timing jitter)로 알려져 있으며, 이는 고속 디지털 시스템에서 비트 오류율을 저하시킬 수 있습니다.
주파수가 높아질수록 악화되는 이유
이 효과는 주파수가 증가함에 따라 훨씬 더 문제가 됩니다. 주파수가 높을수록 신호의 파장은 짧아지고 유리 직조의 구멍 크기와 비슷해질 수 있습니다. 이로 인해 신호는 작고 국소적인 Dk 변화에 매우 민감해집니다.
상충 관계 이해
기판을 선택하는 것은 단순히 최고의 전기적 성능을 선택하는 것 이상이며, 실제적인 제약 조건의 균형을 맞추는 것을 포함합니다.
성능 대 비용
더 조밀하고 평평하거나 퍼진 유리 직조를 가진 기판은 우수한 위상 안정성을 제공하며 까다로운 애플리케이션에 확실한 선택입니다. 그러나 이러한 고급 재료는 일반적인 개방형 직조를 사용하는 표준 라미네이트보다 훨씬 비쌉니다.
설계를 통한 완화
비용 때문에 더 조밀한 직조가 옵션이 아닌 경우, 일부 설계자는 중요 트레이스를 직조 축에 대해 약간의 각도(예: 10도)로 라우팅합니다. 이는 트레이스 경로가 유리와 수지를 더 고르게 교차하도록 하여 Dk 변화를 평균화하도록 보장하지만, 더 나은 재료를 사용하는 것보다 덜 효과적인 해결책입니다.
언제 문제가 되나요?
많은 저주파 RF 회로(예: 3GHz 미만) 또는 속도 한계를 넘어서지 않는 디지털 설계의 경우 섬유 직조 효과는 무시할 수 있을 수 있습니다. 핵심은 특정 애플리케이션의 위상 및 타이밍 예산을 평가하는 것입니다.
애플리케이션에 적합한 직조 선택
재료 선택은 설계의 특정 성능 요구 사항에 따른 신중한 결정이어야 합니다.
- 주요 초점이 고성능 위상 배열, 레이더 또는 위성 통신인 경우: 예측 가능한 위상 일관성을 보장하기 위해 평면 또는 퍼진 유리 직조가 있는 기판을 선택해야 합니다.
- 주요 초점이 고속 디지털 인터페이스(>10 Gbps)인 경우: 차동 쌍 스큐를 최소화하고 데이터 종속 지터를 줄이기 위해 더 조밀한 직조 재료를 사용해야 합니다.
- 주요 초점이 비용에 민감하거나 저주파 애플리케이션인 경우: 표준의 더 개방된 직조로 충분할 수 있지만, 설계 마진에서 잠재적인 성능 변화를 고려해야 합니다.
궁극적으로 올바른 유리 직조를 선택하는 것은 위상 성능을 예측할 수 없는 변수에서 신뢰할 수 있는 상수로 전환하는 근본적인 설계 선택입니다.
요약표:
| 직조 스타일 | 일반적인 유리 유형 | 위상 응답에 미치는 영향 | 적합한 애플리케이션 |
|---|---|---|---|
| 개방형 직조 | 1060, 1080 | 높은 Dk 변화, 예측할 수 없는 위상 편이 및 스큐 | 비용에 민감한 저주파(<3 GHz) 설계 |
| 조밀한/퍼진 직조 | 1035, 퍼진 유리 | 낮은 Dk 변화, 안정적이고 예측 가능한 위상 응답 | 고성능 RF, 위상 배열, 고속 디지털(>10 Gbps) |
KINTEK의 고급 PTFE 부품으로 RF PCB에서 정밀한 위상 제어를 달성하세요.
궁극적인 신호 무결성이 요구되는 반도체, 의료 및 실험실 산업의 경우 기판의 유전 특성이 가장 중요합니다. KINTEK은 고급 PCB 기판의 성능을 보완하는 맞춤형 씰, 라이너 및 실험실 기구를 포함하여 고정밀 PTFE 부품 제조를 전문으로 하며 안정적이고 손실이 적은 성능을 제공합니다.
프로토타입이든 대량 생산이든, 맞춤형 제작에 대한 당사의 전문 지식은 고주파 설계가 엄격한 위상 및 타이밍 요구 사항을 충족하도록 보장합니다.
다음 RF 또는 고속 디지털 프로젝트의 성능을 향상시키는 방법에 대해 논의하려면 오늘 엔지니어링 팀에 문의하세요.

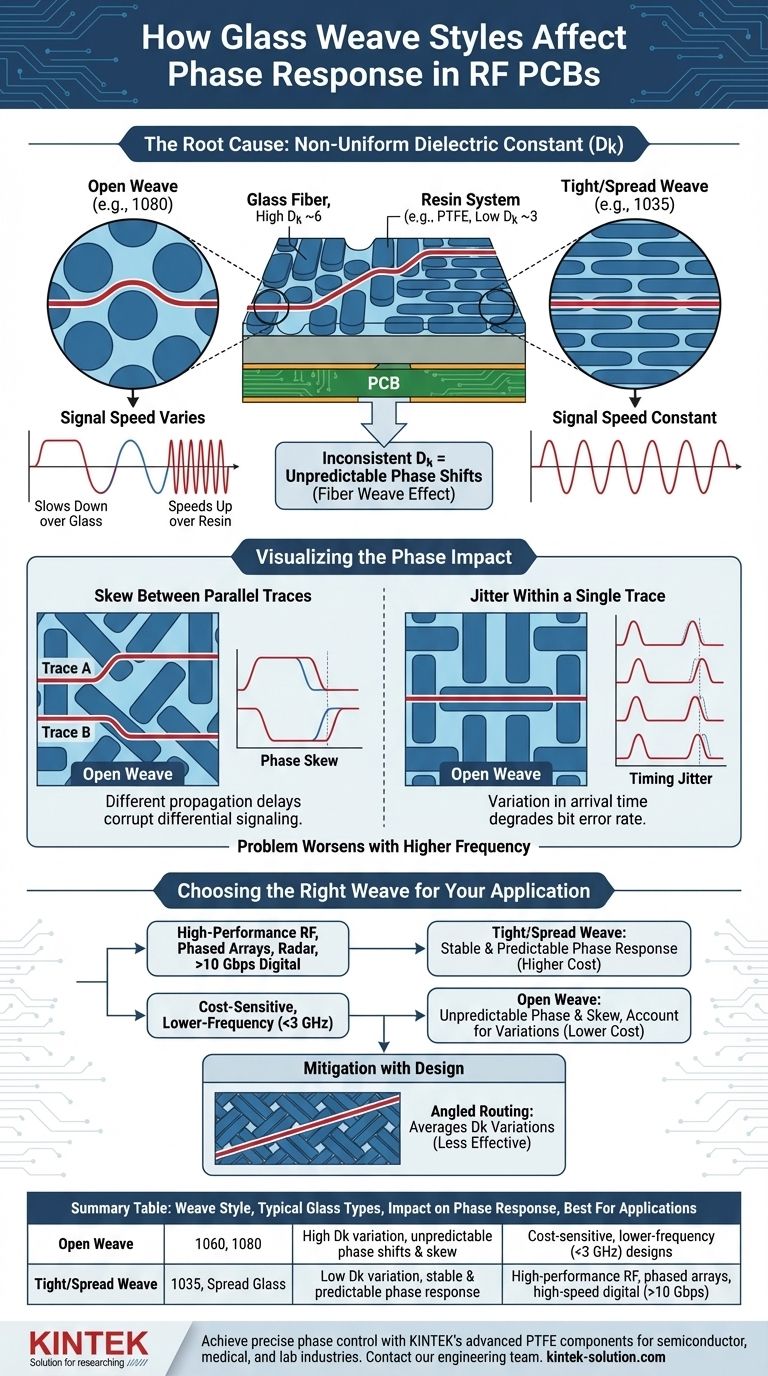

시각적 가이드
