분명히 말씀드리자면, 씰 재질(NBR 대 PTFE)과 밸브 본체 스타일(웨이퍼 대 러그)은 서로 다른 작동 문제를 해결하는 두 가지 독립적인 설계 선택 사항입니다. NBR은 오일 및 물과 같은 중간 조건에 이상적인 유연하고 비용 효율적인 고무인 반면, PTFE는 공격적인 화학 물질 및 극한 온도에 대한 우수한 내성을 제공하는 단단한 폴리머입니다. 밸브 스타일(웨이퍼 또는 러그)은 씰 재질 자체가 아닌 기계적 설치 및 유지보수 요구 사항에 따라 선택됩니다.
선택 과정에서는 이 두 가지를 별개의 결정으로 다루어야 합니다. 첫째, 유체 및 열 요구 사항에 따라 씰 재질(NBR 또는 PTFE)을 선택합니다. 둘째, 배관 시스템의 물리적 설치 및 서비스 용이성 요구 사항에 따라 본체 스타일(웨이퍼 또는 러그)을 선택합니다.
두 가지 주요 결정: 재질 대 기계적 요소
버터플라이 밸브의 성능은 단일 특성이 아닙니다. 이는 화학적 내구성과 기계적 무결성의 조합입니다. 이 두 가지 측면을 혼동하는 것은 흔하고 비용이 많이 드는 실수입니다.
씰: 화학적 및 열적 게이트키퍼
밸브 씰은 디스크에 대한 밀봉을 만듭니다. 씰 재질은 공정 유체와 직접적이고 지속적으로 접촉하는 부품입니다.
이는 밸브의 금속 본체가 아니라 씰 재질의 특성이 특정 유체나 온도 범위에 대한 적합성을 결정한다는 것을 의미합니다.
본체: 기계적 앵커
밸브 본체 스타일은 밸브가 설치 및 서비스되는 방식을 결정합니다. 이는 안전, 유지보수 및 시스템 설계와 관련된 순전히 기계적인 고려 사항입니다.
러그 스타일 본체는 더 나은 보안과 서비스 용이성을 제공하지만 웨이퍼 스타일에 비해 부식성 화학 물질을 처리하는 밸브 능력에 본질적인 영향을 미치지 않습니다.
NBR 대 PTFE: 두 가지 재질의 이야기
이 두 재질 중에서 선택하는 것이 장기적인 신뢰성과 안전을 보장하는 가장 중요한 요소입니다.
NBR: 탄력 있는 일꾼
NBR(니트릴 부타디엔 고무)은 범용 애플리케이션에서 뛰어난 밀봉 능력으로 알려진 매우 유연한 탄성체입니다.
주요 강점은 오일, 연료 및 탄화수소 기반 유체에 대한 저항성입니다. 또한 매우 비용 효율적입니다. NBR은 중간 온도에서 작동하는 공압 시스템, 수처리 및 식품 가공 애플리케이션에 대한 기본 선택입니다.
PTFE: 화학적 요새
PTFE(폴리테트라플루오로에틸렌)는 거의 보편적인 화학적 불활성과 넓은 작동 온도 범위로 높이 평가되는 불소수지입니다.
NBR을 거의 즉시 파괴할 수 있는 매우 공격적인 산, 용제 및 부식성 물질을 처리할 수 있습니다. PTFE는 가혹한 화학 처리, 제약 및 고온 애플리케이션을 위한 확실한 선택입니다.
웨이퍼 대 러그: 기계적 결정
이 선택은 밸브가 배관에 연결되는 방식과 유지보수 시 수행해야 하는 작업에 관한 것입니다.
웨이퍼 스타일: 단순성과 경제성
웨이퍼 스타일 버터플라이 밸브는 가장 일반적이고 경제적인 설계입니다. 이는 두 개의 파이프 플랜지 사이에 끼워지는 얇은 본체입니다.
긴 볼트가 두 플랜지와 밸브 본체를 통과하여 전체 어셈블리를 함께 고정합니다. 주요 단점은 전체 라인을 차단하지 않고는 다운스트림 배관을 서비스할 수 없다는 것입니다.
러그 스타일: 서비스 용이성 및 안전
러그 스타일 버터플라이 밸브에는 밸브 본체에 나사산이 있는 "러그" 또는 인서트가 주조되어 있습니다. 이를 통해 각 측면에서 볼트를 설치하여 밸브를 각 파이프 플랜지에 독립적으로 연결할 수 있습니다.
이 설계는 밸브가 데드엔드 서비스(dead-end service)에 사용될 수 있도록 하며, 밸브가 제자리에 고정되어 압력을 유지하는 동안 다운스트림 배관을 유지보수를 위해 제거할 수 있도록 합니다.
상충 관계 이해
올바른 선택을 하려면 성능, 안전 및 예산의 균형을 맞추어야 합니다.
비용 대 성능
이러한 옵션 간에는 상당한 비용 차이가 있습니다. 웨이퍼 스타일 본체의 NBR 씰은 사용 가능한 가장 비용 효율적인 밸브 구성 중 하나입니다.
반대로, 러그 스타일 본체의 PTFE 씰은 우수한 내화학성과 향상된 안전 및 서비스 용이성 기능으로 정당화되는 훨씬 더 높은 초기 투자를 나타냅니다.
일반적인 오해
러그 스타일 밸브에서 PTFE 씰을, 웨이퍼 스타일 밸브에서 NBR 씰을 보는 것은 일반적입니다. 이것은 규칙이 아니라 상관관계입니다.
내화학성을 위해 값비싼 PTFE가 필요한 애플리케이션은 종종 러그 스타일 본체의 추가적인 안전 및 서비스 용이성을 필요로 합니다. 그러나 특정 요구 사항에 따라 필요한 재질과 본체 스타일을 독립적으로 지정할 수 있습니다.
애플리케이션에 맞는 올바른 선택
주요 작동 동인을 기반으로 결정을 분류하십시오.
- 비용 효율성이 일반 유체에 대한 주요 초점인 경우: NBR 씰을 선택하십시오. 웨이퍼 스타일 본체가 충분할 가능성이 높으며 가장 경제적인 선택이 될 것입니다.
- 공격적인 화학 물질 또는 극한 온도를 처리하는 것이 주요 초점인 경우: 반드시 PTFE 씰을 사용해야 합니다. 다운스트림 서비스 용이성 또는 데드엔드 서비스가 요구 사항인 경우 러그 스타일 본체를 선택하십시오.
- 시스템 유지보수 용이성이 주요 초점인 경우: 전체 시스템을 차단하지 않고 다운스트림 장비를 격리할 수 있으므로 러그 스타일 본체가 유일한 선택입니다.
궁극적으로 신뢰할 수 있는 시스템은 각 구성 요소를 특정 목적에 맞게 선택하여 구축됩니다.
요약표:
| 특징 | NBR 씰 | PTFE 씰 | 웨이퍼 본체 | 러그 본체 |
|---|---|---|---|---|
| 주요 용도 | 중간 조건(오일, 물) | 공격적인 화학 물질, 극한 온도 | 경제적, 범용 | 데드엔드 서비스, 쉬운 유지보수 |
| 주요 장점 | 비용 효율적, 유연한 씰 | 화학적으로 불활성, 넓은 온도 범위 | 간단한 설치, 낮은 비용 | 다운스트림 서비스 용이성, 안전성 |
| 이상적인 용도 | 공압, 수처리, 식품 가공 | 화학 처리, 제약 | 자주 다운스트림 유지보수가 필요 없는 시스템 | 격리 또는 부분 차단이 필요한 시스템 |
중요한 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 맞춤형 밸브 씰, 라이너 및 실험실 기구를 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사는 시제품부터 대량 주문까지 맞춤 제작 서비스를 제공하여 가장 까다로운 환경에서도 내화학성, 내구성과 신뢰성을 보장합니다.
지금 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 견적을 받아보십시오.

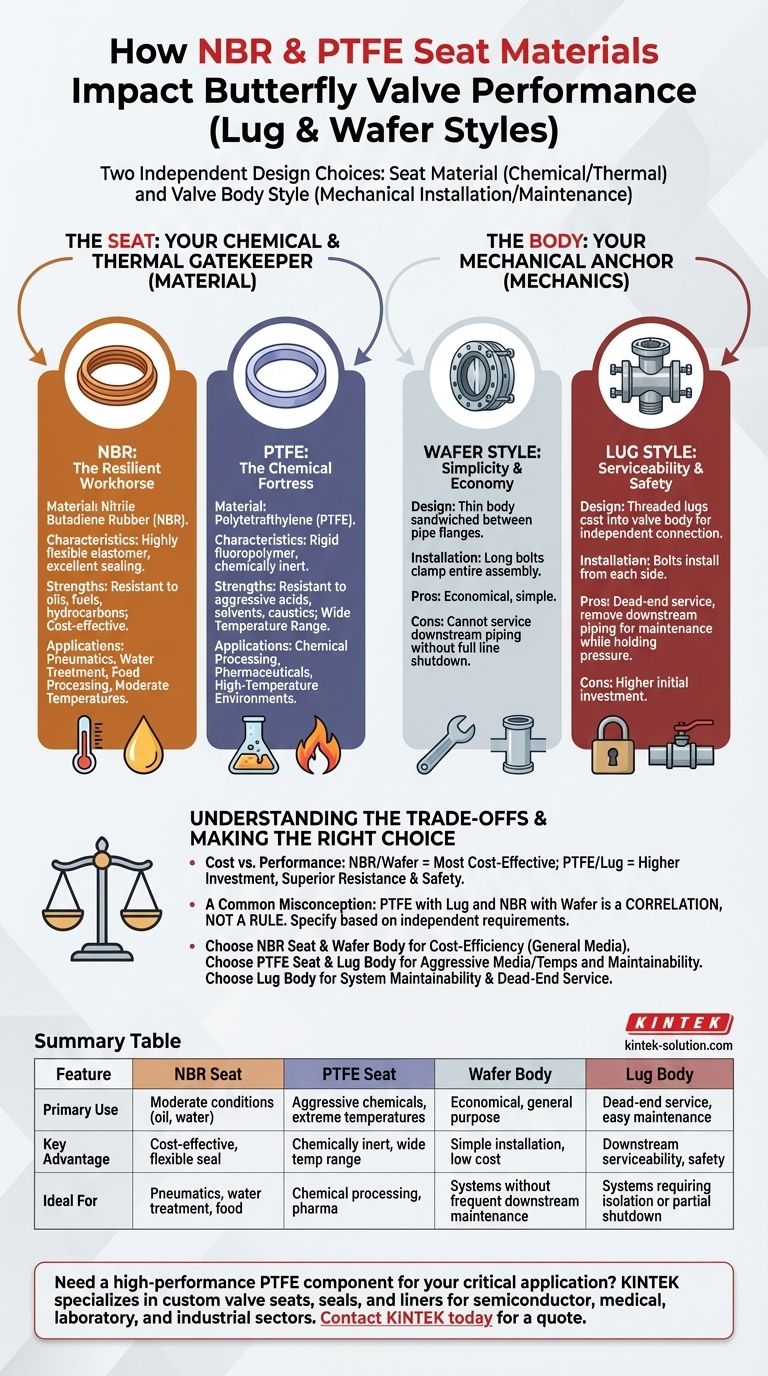

시각적 가이드
