비 PTFE, PTFE, 세라믹 충전 PTFE 소재를 비교할 때 주요 차이점은 전기적 성능, 열 안정성, 기계적 특성, 비용 및 제조 복잡성에 있습니다.FR-4 및 폴리이미드와 같은 비 PTFE 소재는 중간 정도의 성능과 저렴한 비용의 균형을 제공하여 일반적인 용도에 적합합니다.순수 PTFE는 전기적 성능과 내화학성이 뛰어나지만 가격이 비싸고 가공이 어렵습니다.세라믹 충전 PTFE는 높은 전기적 성능을 유지하면서 기계적 및 열적 특성을 향상시키지만 순수 PTFE의 높은 비용과 처리 문제를 공유합니다.선택은 고주파 요구 사항이나 예산 제약과 같은 특정 애플리케이션 요구 사항에 따라 달라집니다.
핵심 사항을 설명합니다:
-
전기적 성능
- Non-PTFE:유전율과 손실이 적당하여 일반적인 고속 신호 전송에 적합하지만 PTFE에 비해 신호 손실이 높습니다.예를 들어 Isola의 FR408HR과 Panasonic의 R-5775K가 있습니다.
- PTFE:유전율과 손실이 낮은 우수한 전기적 성능으로 고주파 애플리케이션에 이상적입니다.예를 들어 Rogers의 RT/duroid® 5880과 AGC의 TLY-5가 있습니다.
- 세라믹 충전 PTFE:높은 전기적 성능을 유지하면서 강성을 더합니다.예를 들어 RF 및 마이크로웨이브 애플리케이션에 맞춤화된 Rogers의 RO3003™ 및 AGC의 RF-30A가 있습니다.
-
열 안정성
- Non-PTFE:중간 정도의 열 안정성으로 고온 환경에서의 사용이 제한됩니다.
- PTFE:열 안정성과 내화학성이 뛰어나 까다로운 조건에 적합합니다.
- 세라믹 충전 PTFE:세라믹 필러로 열적 특성이 향상되어 순수 PTFE보다 내열성이 우수합니다.
-
기계적 특성
- 비 PTFE:기계적 특성이 균형 잡혀 있지만 세라믹으로 채워진 옵션보다 강성이 떨어집니다.
- PTFE:유연하지만 일부 응용 분야에서는 기계적 강도가 부족합니다.
- 세라믹 충전 PTFE:세라믹 보강재는 강성과 향상된 기계적 성능을 제공하지만, 공급업체는 '세라믹 강화'와 '세라믹 충전'과 같은 용어를 혼용하여 사용할 수 있습니다.
-
비용 및 제작 복잡성
- 비 PTFE:비용이 저렴하고 제작이 용이하여 많은 응용 분야에 비용 효율적인 선택입니다.
- PTFE:비용이 많이 들고 공정이 까다로워 종종 다음과 같은 특수 장비가 필요합니다. 머플 퍼니스 소결에 사용됩니다.
- 세라믹 충전 PTFE:비슷하게 비싸고 처리 과정이 복잡하지만, 향상된 특성으로 인해 고성능 애플리케이션의 경우 비용을 감당할 수 있습니다.
-
애플리케이션 적합성
- 비 PTFE:비용과 제작 용이성이 우선시되는 범용 PCB에 가장 적합합니다.
- PTFE:항공 우주 또는 통신과 같은 고주파 및 고성능 애플리케이션에 이상적입니다.
- 세라믹 충전 PTFE:전기적 성능과 기계적 내구성이 모두 요구되는 RF 및 마이크로파 애플리케이션에 최적입니다.
다음과 같은 특수한 요구 사항의 경우 맞춤형 PTFE 부품 의 경우 특정 성능 요구 사항과 예산 제약 조건에 따라 소재 선택이 달라집니다.각 자료는 고유한 장점을 제공하므로 애플리케이션의 요구 사항에 따라 결정해야 합니다.

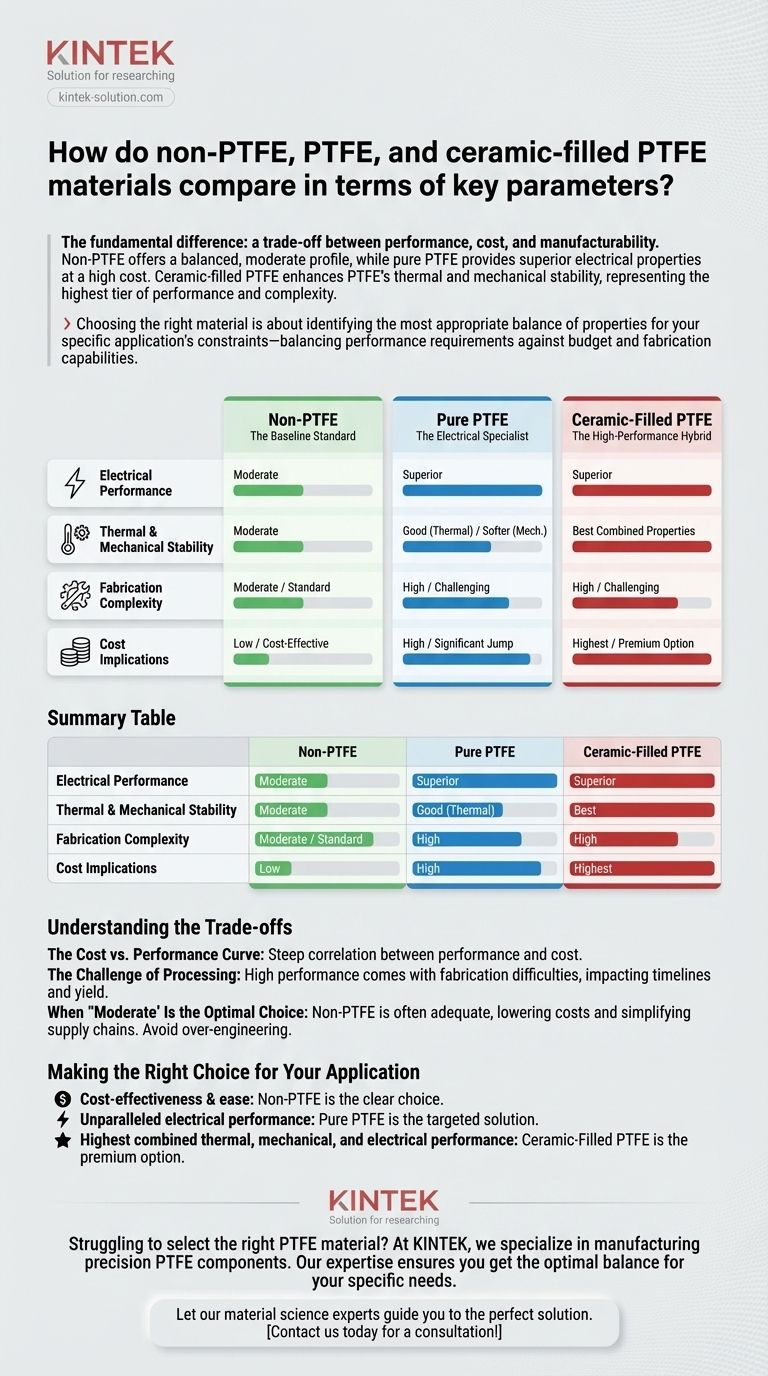

요약 표:
| 매개변수 | 비 PTFE(예: FR-4, 폴리이미드) | PTFE(순수) | 세라믹 충전 PTFE |
|---|---|---|---|
| 전기적 성능 | 적당한 유전율, 높은 신호 손실 | 낮은 유전 상수, 고주파에 탁월함 | 높은 전기적 성능과 강성 |
| 열 안정성 | 보통, 고온 사용에는 제한적 | 뛰어난 내열성 및 내화학성 | 세라믹 필러로 내열성 강화 |
| 기계적 특성 | 균형 잡히지만 덜 단단함 | 유연하지만 강도가 부족함 | 기계적 성능이 개선된 견고함 |
| 비용 및 제작 | 더 낮은 비용, 더 쉬운 처리 | 비싸고 복잡한 처리 | 고비용, 특수 처리 필요 |
| 최상의 대상 | 범용 PCB | 고주파, 항공우주, 통신 | 내구성이 요구되는 RF/마이크로파 애플리케이션 |
