고압 가스 응용 분야에서 밀봉 신뢰성은 가장 중요합니다. 테플론 캡슐화 O-링은 독특한 2부 구조 덕분에 이러한 조건에서 매우 효과적입니다. 이음매 없는 테플론(FEP 또는 PFA) 재킷은 가스 투과에 대한 탁월한 장벽을 제공하며, 내부 엘라스토머 코어는 단단한 밀봉을 유지하는 데 필요한 일정한 활성화 힘을 제공합니다.
테플론 캡슐화 O-링의 핵심 장점은 단단한 플라스틱의 낮은 가스 투과성과 고무 엘라스토머의 유연성 및 기억력을 결합할 수 있다는 것입니다. 이는 고압 가스 하에서 표준 고무 O-링에서 흔히 발생하는 느리고 지속적인 누출을 효과적으로 방지하는 밀봉을 생성합니다.

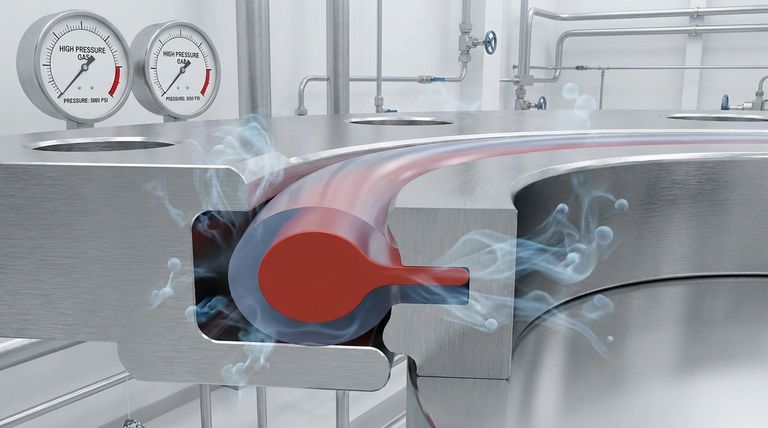

핵심 밀봉 메커니즘: 2부 시스템
이러한 밀봉의 성능을 이해하려면 먼저 구성 요소를 이해해야 합니다. 이들은 균질한 재료가 아니라 각 부분이 뚜렷하고 중요한 역할을 하는 복합 시스템입니다.
엘라스토머 코어: 힘 제공
일반적으로 실리콘 또는 바이톤(FKM)으로 만들어진 내부 링은 밀봉의 "엔진" 역할을 합니다. 그 목적은 탄성과 기억력을 제공하는 것입니다.
글랜드에 압축되면 이 코어는 단단한 테플론 재킷에 지속적으로 바깥쪽으로 밀어내어 밀봉 표면과 단단히 접촉하도록 합니다.
테플론 재킷: 불침투성 장벽
FEP 또는 PFA 테플론으로 만들어진 이음매 없는 외부 재킷은 고압 가스에 직면하는 구성 요소입니다. 그 주된 역할은 보호 및 불침투성 장벽 역할을 하는 것입니다.
이 재킷은 극히 낮은 가스 투과율로 정의됩니다. 가스를 흡수하고 천천히 통과시킬 수 있는 표준 엘라스토머와 달리 테플론의 조밀한 분자 구조는 가스 분자가 침투하기 매우 어렵게 만듭니다.
고압 가스에서의 주요 성능 이점
이중 구성 요소 설계는 이러한 O-링에 까다로운 가스 밀봉 작업에 적합하게 만드는 특정 이점을 제공합니다.
탁월한 가스 투과 저항성
이는 고압 가스 서비스에 있어 가장 중요한 특성입니다. 테플론 재킷은 밀봉 본체 자체를 통해 가스가 누출될 수 있는 속도를 크게 줄여 장기간 시스템 압력을 유지합니다.
광범위한 화학적 호환성
테플론 재킷은 거의 보편적으로 불활성입니다. 이는 더 민감한 내부 엘라스토머 코어를 부식성 또는 반응성 가스로부터 보호하여 밀봉을 안전하게 사용할 수 있는 응용 분야의 범위를 크게 확장합니다.
낮은 마찰 표면
테플론의 낮은 마찰 계수는 O-링이 글랜드 표면에 달라붙는 것을 방지합니다. 정적 밀봉에서는 덜 중요하지만, 가끔 움직임이나 낮은 이탈력이 필요한 모든 응용 분야에서 귀중한 특성입니다.
절충점 및 한계 이해
완벽한 밀봉 솔루션은 없습니다. 매우 효과적이지만 테플론 캡슐화 O-링에는 밀봉 실패를 방지하기 위해 설계 단계에서 고려해야 할 특정 한계가 있습니다.
폭발 감압(ED) 위험
이는 고압 가스 시스템에서 중요한 실패 모드입니다. 시간이 지남에 따라 고압 가스는 테플론 재킷을 통해 천천히 침투하여 엘라스토머 코어에 흡수될 수 있습니다. 시스템 압력이 갑자기 해제되면 이 갇힌 가스가 격렬하게 팽창하여 테플론 재킷을 내부에서부터 파열시켜 전체 밀봉 실패를 유발합니다.
제한된 탄성
단단한 테플론 재킷은 O-링에 표준 고무 밀봉보다 훨씬 적은 유연성을 제공합니다. 이는 압축하는 데 더 많은 힘이 필요하며 밀봉 표면의 불완전성에 덜 관대하다는 것을 의미합니다. 적절한 글랜드 설계와 우수한 표면 마감이 필수적입니다.
더 높은 압축 영구 변형
테플론 재킷은 실제로 탄성이 아니므로 이러한 O-링은 오랫동안 압축된 후 영구적인 "변형"이 발생하기 쉽습니다. 이는 잦은 분해 및 재조립이 필요한 응용 분야에는 덜 적합합니다. 밀봉이 두 번째로 글랜드를 효과적으로 채우기 위해 다시 튀어 오르지 않을 수 있기 때문입니다.
응용 분야에 적합한 선택
올바른 밀봉을 선택하려면 시스템의 요구 사항에 맞게 특성을 일치시켜야 합니다.
- 주요 초점이 정적이고 안정적인 고압 시스템인 경우: 테플론 캡슐화 O-링은 낮은 가스 투과성으로 인해 탁월한 장기 성능과 최소한의 누출을 제공합니다.
- 응용 분야에 빠른 압력 주기 또는 잦은 환기가 포함되는 경우: 폭발 감압(ED)의 위험을 신중하게 평가하고 이를 방지하도록 설계된 재료를 지정해야 할 수 있습니다.
- 설계에 잦은 조립 및 분해가 필요한 경우: 밀봉의 더 높은 압축 영구 변형과 테플론 재킷의 설치 손상 가능성을 염두에 두십시오.
고유한 강점과 중요한 한계를 모두 이해함으로써 고압 가스 밀봉을 위해 테플론 캡슐화 O-링을 자신 있게 지정할 수 있습니다.
요약 표:
| 성능 측면 | 주요 특성 |
|---|---|
| 가스 투과성 | 극히 낮음, 표준 고무 O-링보다 우수함 |
| 화학 저항성 | 불활성 테플론(FEP/PFA) 재킷으로 인해 우수함 |
| 마찰 | 낮은 계수, 달라붙는 것을 방지함 |
| 주요 한계 | 급격한 압력 변화 시 폭발 감압(ED) 위험 |
| 유연성 | 제한적; 정밀한 글랜드 설계 및 표면 마감 필요 |
까다로운 응용 분야에 안정적이고 고성능의 밀봉이 필요하십니까?
KINTEK은 맞춤형 테플론 캡슐화 O-링을 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 응용 분야에 필요한 낮은 가스 투과성, 화학 저항성 및 기계적 강도 간의 중요한 균형을 이해합니다.
저희 팀은 프로토타입부터 대량 생산까지 고객과 협력하여 극한 압력에서도 밀봉 솔루션이 성능과 신뢰성에 최적화되도록 합니다.
오늘 전문가에게 문의하여 특정 요구 사항을 논의하고 맞춤형 솔루션을 얻으십시오.

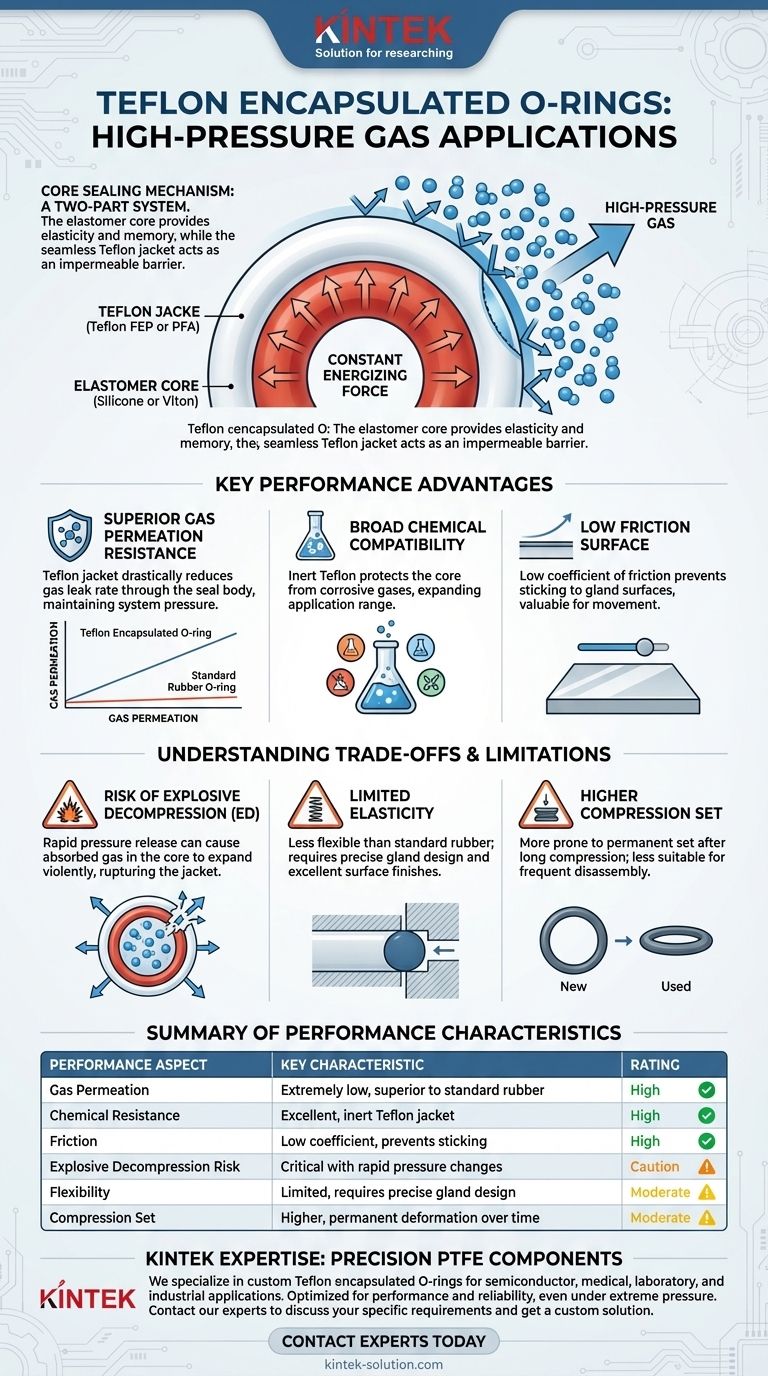

시각적 가이드
