근본적으로, PTFE는 훨씬 더 낮은 유전 상수와 손실 탄젠트로 인해 고주파 응용 분야에서 우수한 전기적 성능을 제공합니다. 이와 대조적으로 표준 FR4 재료는 주파수에서 더 높은 신호 손실을 가지지만, 대다수의 주류 전자 제품에 대해 훌륭하고 비용 효율적인 절연 및 전압 처리를 제공합니다.
FR4와 PTFE 사이의 핵심 결정은 "더 나은" 재료를 찾는 것이 아니라 재료의 특성을 응용 분야의 주파수 및 예산에 맞추는 것입니다. FR4가 기본값인 데는 이유가 있습니다. 대부분의 용도에 충분히 좋기 때문입니다. 반면 PTFE는 고성능 요구 사항을 위한 특수 도구입니다.
중요한 전기적 측정 기준: Dk 및 Df
FR4와 PTFE의 주요 전기적 차이점은 유전 상수(Dk)와 손실 탄젠트(Df)라는 두 가지 핵심 매개변수로 정의됩니다. 이러한 특성은 특히 주파수가 증가함에 따라 신호 무결성에 직접적인 영향을 미칩니다.
유전 상수(Dk): 속도 및 무결성 요소
재료의 유전 상수(Dk)는 전기 에너지를 저장하는 능력을 측정합니다. 고속 신호 무결성을 위해서는 낮은 Dk가 거의 항상 더 좋습니다.
PTFE는 약 2.1의 Dk 값을 가지며, 이는 진공에 매우 가깝고 넓은 주파수 범위에서 매우 안정적입니다.
FR4는 일반적으로 4.3에서 4.8 사이로 훨씬 더 높은 Dk 값을 가집니다. 이 더 높은 값은 신호 전파를 늦추고 트레이스 간의 원치 않는 용량 결합을 증가시킬 수 있습니다.
손실 탄젠트(Df): 신호 손실 요소
손실 탄젠트(Df) 또는 탄젠트 손실은 PCB 재료 자체 내에서 신호 에너지의 얼마나 많은 부분이 열로 흡수되고 손실되는지를 정량화합니다.
PTFE는 신호 감쇠를 최소화하는 극도로 낮은 Df를 나타냅니다. 이는 고주파 신호가 보드를 가로질러 이동할 때 신호 강도를 보존하는 데 중요합니다.
FR4는 약 0.02의 상당히 높은 Df를 가집니다. 이러한 수준의 손실은 디지털 로직 및 저주파 아날로그 신호에는 종종 허용되지만 RF 및 마이크로파 회로에서는 신호 저하의 주요 원인이 됩니다.
응용 스트레스 하에서의 성능
Dk와 Df는 신호 무결성에 중요하지만, 다른 특성들이 일반 용도 및 고전력 사용에 대한 재료의 적합성을 정의합니다.
절연 및 전압 처리
FR4는 우수한 절연체입니다. 층과 트레이스 사이의 전류 누설을 방지하는 매우 높은 절연 저항을 특징으로 합니다.
또한 FR4는 10-20 kV/mm의 높은 절연 파괴 전압을 가지므로 신호 주파수가 주요 관심사가 아닌 고전압 응용 분야에서 견고하고 신뢰할 수 있는 선택입니다.
작동 환경에서의 안정성
PTFE는 열악한 환경에서 우수한 성능을 제공합니다. 그 특성은 넓은 온도 범위에서 안정적으로 유지되며, 습기 흡수 및 화학 물질 노출에 매우 강합니다.
FR4는 견고하지만, 온도와 습도의 상당한 변화에 따라 전기적 특성이 변할 수 있으며, 이는 매우 민감한 회로에 문제가 될 수 있습니다.
실질적인 상충 관계 이해
특정 PCB 재료를 사용할지 여부에 대한 결정은 전기적 특성만으로 이루어지지 않습니다. 비용과 제조 용이성이 종종 결정적인 요소가 됩니다.
비용: 지배적인 고려 사항
비용 차이는 현저합니다. PTFE 기반 PCB는 동급의 FR4 보드보다 3~5배 더 비쌀 수 있습니다.
이러한 프리미엄은 원료 PTFE 재료의 높은 비용과 이를 효과적으로 제작하는 데 필요한 특수 제조 공정 모두에 기인합니다.
제조 용이성 및 기계적 특성
FR4는 유리 섬유로 보강된 단단하고 강한 재료입니다. 표준화되고 비용 효율적인 기술을 사용하여 쉽게 드릴링, 밀링 및 가공할 수 있습니다.
PTFE는 훨씬 더 부드러운 재료이므로 정밀하게 가공하기가 더 어렵습니다. 이는 제조 공정에 복잡성과 비용을 추가합니다.
설계에 적합한 선택하기
올바른 재료를 선택하려면 주요 설계 목표를 재료의 강점과 일치시켜야 합니다.
- 비용에 민감한 디지털 로직 또는 저주파 아날로그(1GHz 미만)가 주요 초점인 경우: FR4는 가격 대비 우수한 성능을 제공하는 명확하고 논리적인 선택입니다.
- 고주파 RF, 마이크로파 또는 매우 빠른 디지털 회로가 주요 초점인 경우: 필요한 신호 무결성을 유지하고 손실을 최소화하려면 PTFE가 필수적입니다.
- 고전압 절연 및 기계적 강도가 주요 초점인 경우: FR4는 특수 재료 비용의 일부로 뛰어난 성능과 내구성을 제공합니다.
궁극적으로 올바른 PCB 재료를 선택하는 것은 솔루션을 과도하게 설계하지 않으면서 성능 목표를 충족하기 위해 작업에 올바른 도구를 사용하는 것입니다.
요약표:
| 속성 | FR4 | PTFE |
|---|---|---|
| 유전 상수 (Dk) | 4.3 - 4.8 | ~2.1 |
| 손실 탄젠트 (Df) | ~0.02 | 극도로 낮음 |
| 최적 용도 | 비용 효율적인 디지털/아날로그(<1 GHz), 고전압 절연 | 고주파 RF/마이크로파, 고속 디지털 |
| 상대 비용 | 낮음 | 3배 - 5배 높음 |
귀하의 중요 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
귀하의 설계에 PTFE의 우수한 신호 무결성과 안정성이 필요하다면 KINTEK이 제공할 전문 지식을 보유하고 있습니다. 당사는 반도체, 의료 및 실험실 산업을 위한 씰, 라이너 및 실험실 기구를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 PTFE의 제조 용이성 문제를 해결할 수 있도록 돕습니다.
당사의 PTFE 솔루션이 귀사 제품의 성능을 어떻게 향상시킬 수 있는지 논의해 봅시다. 지금 바로 당사 엔지니어링 팀에 문의하십시오!

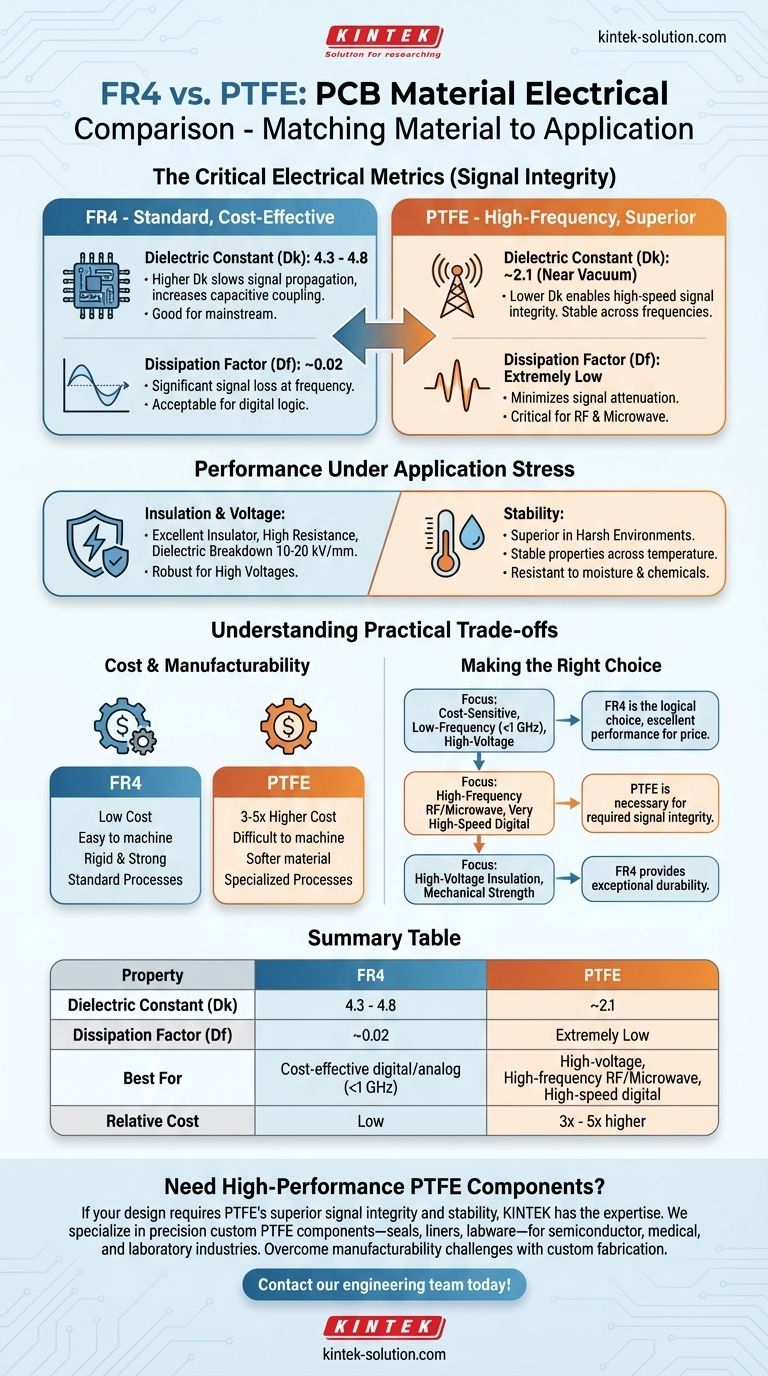

시각적 가이드
