유체 제어 시스템에서 PTFE는 볼 밸브의 시트와 Y 스트레이너의 씰에 사용되는 핵심 재료입니다. 주요 기능은 신뢰할 수 있는 누출 방지 씰을 생성하고, 공격적인 화학 물질이나 넓은 온도 변화에 노출될 때에도 밸브 메커니즘의 원활하고 적은 힘으로 작동하도록 보장하는 것입니다.
PTFE의 선택은 임의적이지 않습니다. 이는 전략적인 엔지니어링 선택입니다. 화학적 불활성, 낮은 마찰 및 재료 안정성의 고유한 조합은 까다로운 산업 환경에서 밸브 및 스트레이너의 성능과 수명을 보장하는 핵심 구성 요소입니다.
시스템 구성 요소에서 PTFE의 기능적 역할
PTFE의 적용은 각 장치의 기계적 요구 사항에 매우 구체적입니다. 그 특성은 볼 밸브와 Y 스트레이너의 뚜렷한 문제를 해결하기 위해 활용됩니다.
볼 밸브의 시트 재료
볼 밸브는 내부에 구멍이 뚫린 회전하는 볼을 사용하여 유량을 제어합니다. PTFE 시트는 이 볼을 압박하는 두 개의 링입니다.
PTFE는 두 가지 이유로 여기에 필수적입니다. 첫째, 그 연성으로 인해 약간 변형되어 매끄러운 금속 볼에 대해 기포가 새지 않는 밀봉을 생성할 수 있습니다. 둘째, 매우 낮은 마찰 계수 덕분에 최소한의 힘으로 볼을 돌릴 수 있어 마모가 줄어들고 자동 액추에이터에 필요한 동력이 감소합니다.
Y 스트레이너의 씰링 개스킷
Y 스트레이너는 유체에서 고체 입자를 걸러내어 다운스트림 장비를 보호합니다. 내부 스크린을 청소할 수 있도록 분리 가능한 캡 또는 덮개가 있습니다.
PTFE는 이 덮개의 개스킷 또는 씰에 사용됩니다. 그 역할은 외부 누출을 방지하는 것입니다. 이 재료의 내화학성은 산이나 용매와 같은 부식성 공정 매체를 처리할 때에도 씰이 무결성을 유지하도록 보장하는 데 가장 중요합니다.
PTFE를 필수적으로 만드는 핵심 특성
이러한 구성 요소에서 PTFE의 광범위한 사용은 우연이 아닙니다. 이는 산업용 씰링 작업에 거의 완벽하게 적합한 고유한 재료 특성에서 비롯됩니다.
탁월한 내화학성
PTFE는 거의 완전히 화학적으로 불활성입니다. 대부분의 산업용 화학 물질, 산 및 염기에 노출되어도 반응하거나 분해되지 않습니다. 이것이 부식성이 높은 응용 분야에서 PTFE 라이닝 밸브가 표준이 되는 이유입니다.
극도로 낮은 마찰
종종 테플론이라는 브랜드 이름으로 알려진 PTFE는 고체 중에서 마찰 계수가 가장 낮은 물질 중 하나입니다. 이 "논스틱" 특성은 볼 밸브에서 밸브를 열거나 닫는 데 필요한 토크를 최소화하여 구성 요소 수명 동안 마모 감소 및 에너지 소비 감소로 이어지므로 매우 중요합니다.
넓은 온도 안정성
PTFE는 일반적으로 -350°F ~ 550°F(-212°C ~ 287°C)의 매우 넓은 온도 범위에서 안정적으로 작동합니다. 이를 통해 단일 밸브 또는 스트레이너 사양을 온도 변화가 큰 시스템에서도 밀봉 성능을 저하시키지 않고 사용할 수 있습니다.
내구성과 수명
화학적, 열적, 마모 저항성의 조합은 PTFE 구성 요소에 매우 긴 서비스 수명을 제공합니다. 이는 유지 보수 빈도를 줄이고 운영 비용을 낮추며 전체 유체 시스템의 전반적인 신뢰성을 높입니다.
절충점 이해하기
PTFE는 뛰어난 재료이지만, 모든 엔지니어링 선택에는 한계가 있습니다. 이를 인식하는 것은 올바른 적용에 매우 중요합니다.
크리프에 대한 민감성
지속적인 고압 및 고온에서 PTFE는 "크리프", 즉 느리고 영구적인 변형이 발생하기 쉽습니다. 중요한 밀봉 응용 분야에서는 적절한 밸브 설계를 통해 또는 강성을 개선하기 위해 다른 재료(유리 또는 탄소 등)를 통합한 충전 등급의 PTFE를 사용하여 이를 관리해야 합니다.
낮은 기계적 강도
금속에 비해 PTFE는 부드러운 재료입니다. 유체 흐름 내의 모래나 금속 조각과 같은 마모성 입자에 의해 손상될 수 있으며, 이는 시트를 긁고 씰을 손상시킬 수 있습니다. 이러한 서비스에서는 다른 시트 재료나 상류 여과가 필요할 수 있습니다.
높은 열팽창
PTFE는 온도 변화에 따라 금속보다 더 많이 팽창하고 수축합니다. 밸브 설계자는 전체 작동 온도 범위에서 씰이 단단히 유지되도록 이 차동 팽창을 고려해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 밸브 또는 스트레이너 구성 요소를 선택하려면 재료를 시스템의 작동 요구 사항과 일치시켜야 합니다.
- 공격적이거나 부식성 화학 물질 처리가 주요 초점인 경우: 탁월한 화학적 불활성으로 인해 씰 및 시트에는 PTFE가 거의 항상 올바른 선택입니다.
- 고주기 또는 자동 작동이 주요 초점인 경우: PTFE 시트의 낮은 마찰 특성은 액추에이터 크기를 줄이고, 에너지 사용을 최소화하며, 긴 작동 수명을 보장하는 데 필수적입니다.
- 고압 서비스 또는 연마성 매체가 주요 초점인 경우: 표준 PTFE가 충분한지 또는 조기 파손을 방지하기 위해 충전 PTFE 또는 금속과 같은 더 단단한 재료가 필요한지 평가해야 합니다.
궁극적으로 PTFE의 특성을 이해하면 그 강점을 활용하여 매우 안정적이고 내구성이 뛰어난 유체 제어 시스템을 만들 수 있습니다.
요약표:
| 특성 | 볼 밸브 및 Y 스트레이너의 이점 |
|---|---|
| 화학적 불활성 | 산, 용매 및 공격적인 매체에 의한 부식 방지. |
| 낮은 마찰 | 쉬운 밸브 작동 및 액추에이터 마모 감소 가능. |
| 온도 안정성 | -350°F ~ 550°F(-212°C ~ 287°C)에서 안정적으로 작동. |
| 내구성 | 긴 서비스 수명 제공 및 유지 보수 비용 절감. |
중요 유체 시스템에 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 시트, 라이너 및 맞춤형 실험 기구 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 당사의 맞춤 제작 전문 지식은 우수한 내화학성, 신뢰성 및 수명을 제공하는 구성 요소를 얻을 수 있도록 보장합니다.
오늘 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 다음 프로젝트에 당사의 재료 과학 전문 지식을 활용하십시오.

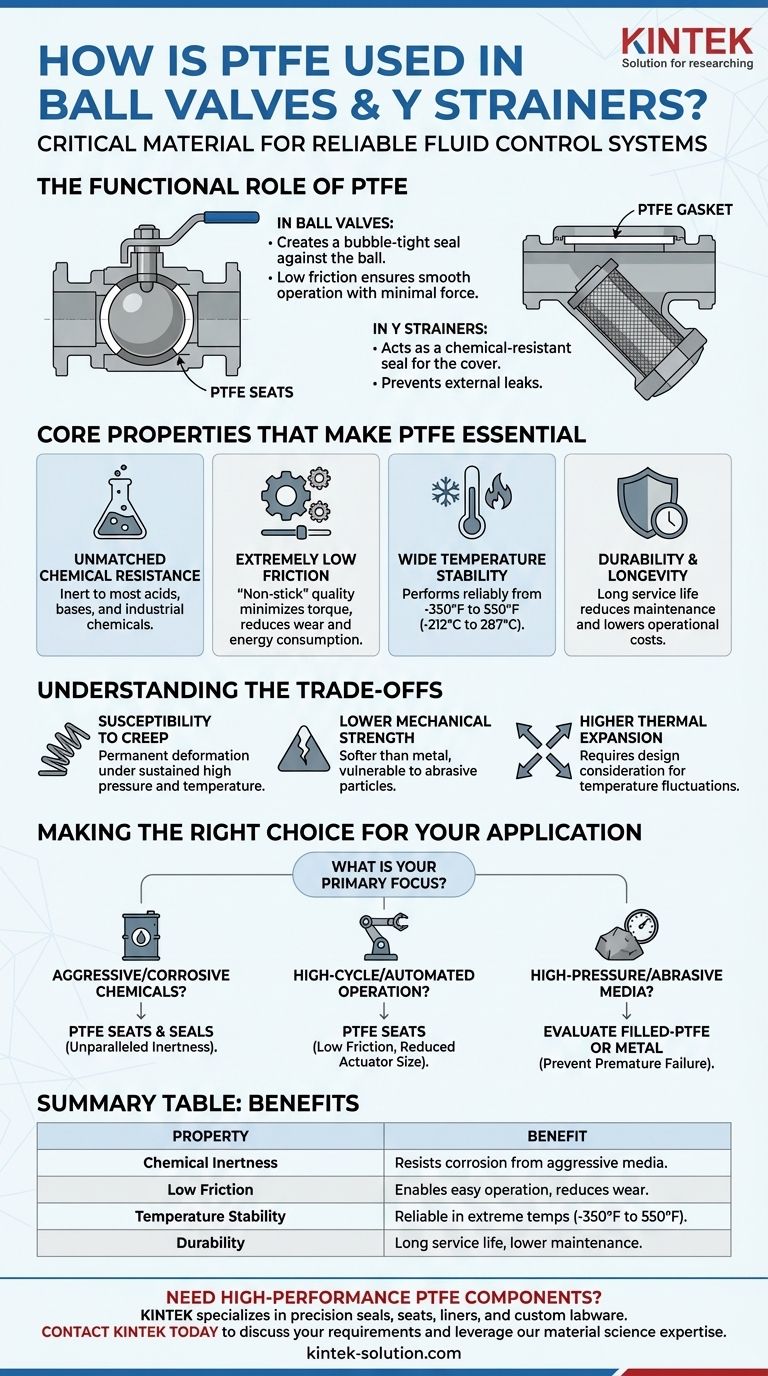

시각적 가이드
